农用折叠臂喷杆喷雾机结构设计

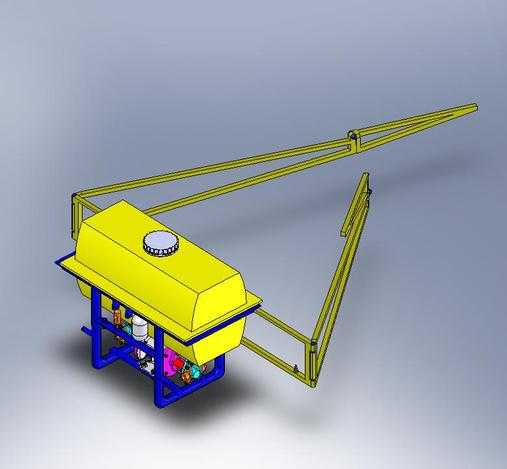

本作品为农用喷杆喷雾机的三维参数化模型，采用SolidWorks完成全零件建模与总装搭建，整体建模过程遵循实际农机的生产装配逻辑，所有零件均按真实尺寸比例绘制，无干涉错配问题。模型主体分为储药供液单元与折叠喷杆作业单元两大部分，储药单元采用卧式矩形圆角药箱设计，药箱顶部设置圆形加药口与密封端盖，药箱底部通过蓝色方管焊接机架承载，机架内部集成排布了液泵、控制阀组、管路接头、过滤组件等供液核心部件，不同功能的零部件采用差异化色彩区分，便于识别装配关系与管路走向。喷杆部分采用多段铰接式折叠臂结构，主臂与侧臂通过铰接支座连接，可实现展开作业与折叠收纳两种状态切换，展开后可满足宽幅农田的喷药覆盖需求，折叠后可缩小设备整体宽度，适配道路运输与地块转移的尺寸要求，喷杆臂架采用矩形截面型材建模，铰接位置预留了销轴安装位与转动间隙，还原真实机构的运动自由度。渲染阶段采用哑光工业漆面材质模拟真实农机的涂装效果，药箱表面添加轻微的半透明磨砂质感，机架金属部件赋予蓝色烤漆材质，管路与阀组根据功能分别赋予金属、橡胶、工程塑料对应的材质属性，场景采用柔和的漫反射光照，避免过度反光遮挡结构细节，多角度渲染视图可清晰展示设备的整体布局与局部结构特征。设计过程中充分考虑了农用设备的实用性需求，机架底部预留了与动力底盘连接的安装接口，喷杆臂架的铰接位置设置了限位结构，避免展开作业时出现过位晃动，供液管路的排布沿机架内侧走线，减少作业过程中被作物剐蹭的风险，整体模型结构完整，可用于农机设计方案展示、结构优化参考以及教学演示使用。
