工业传动用滚子链与链轮组合结构

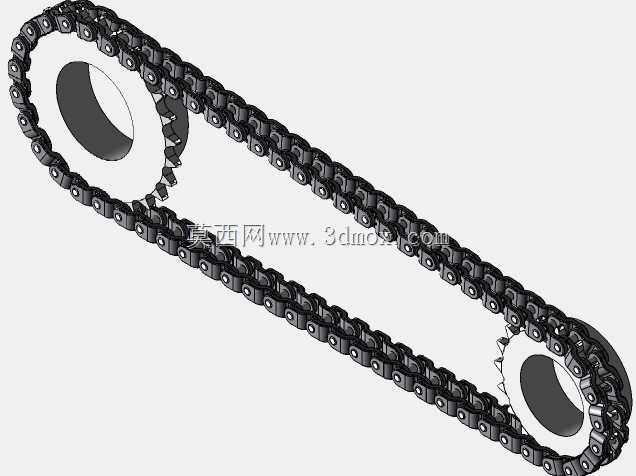

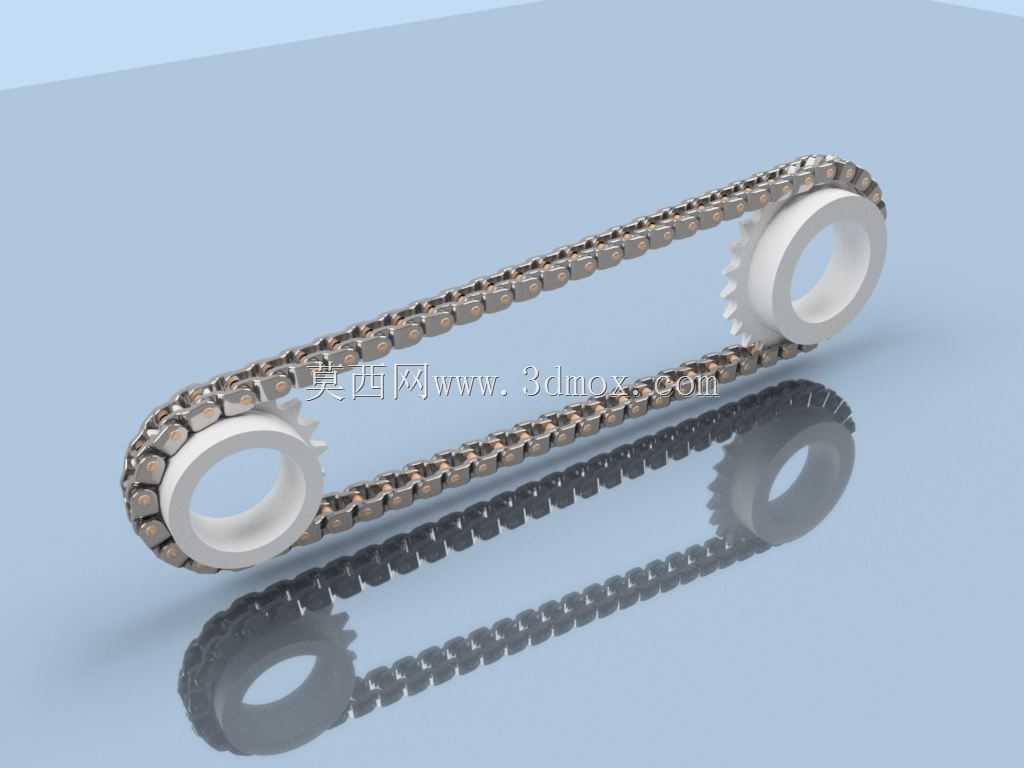

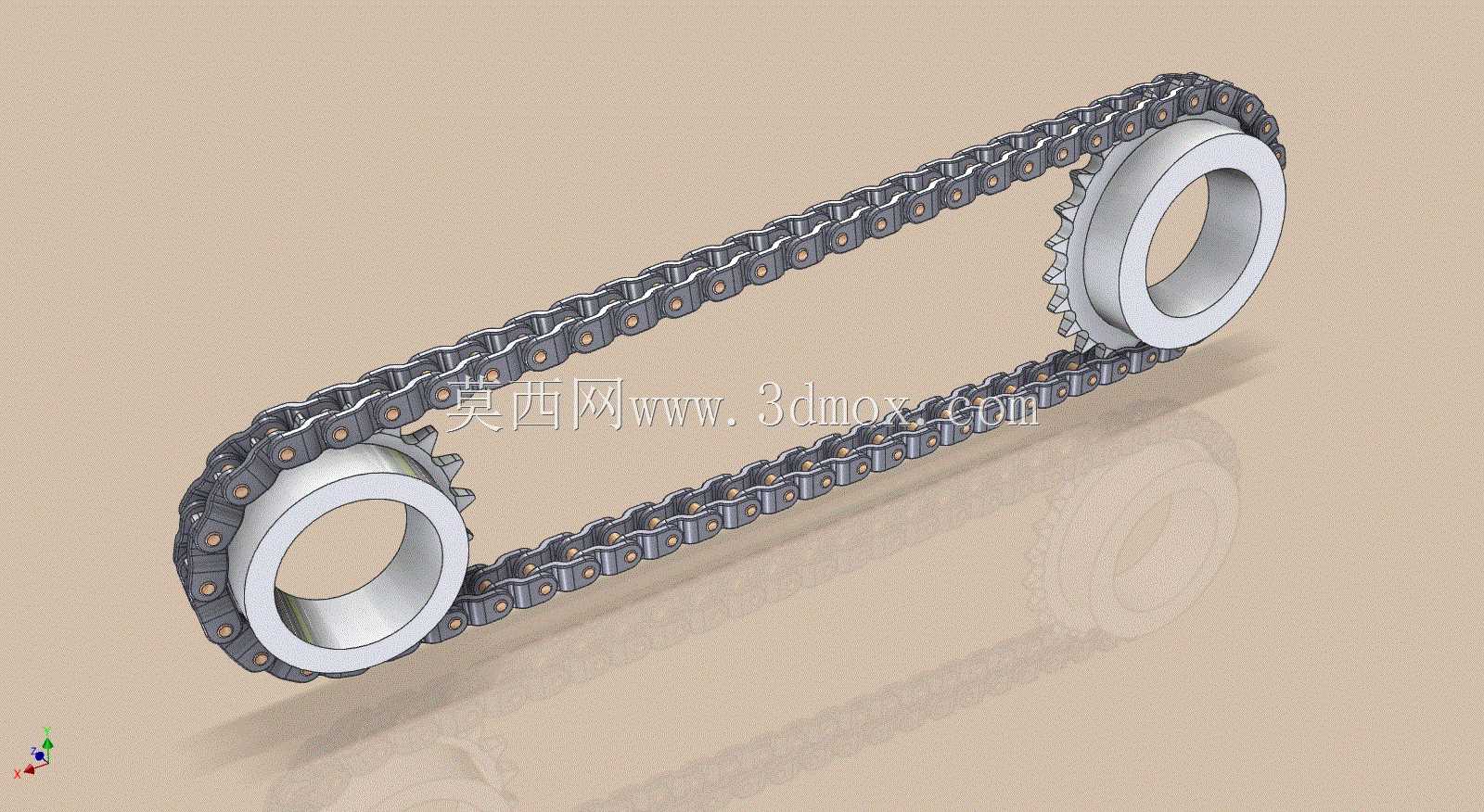

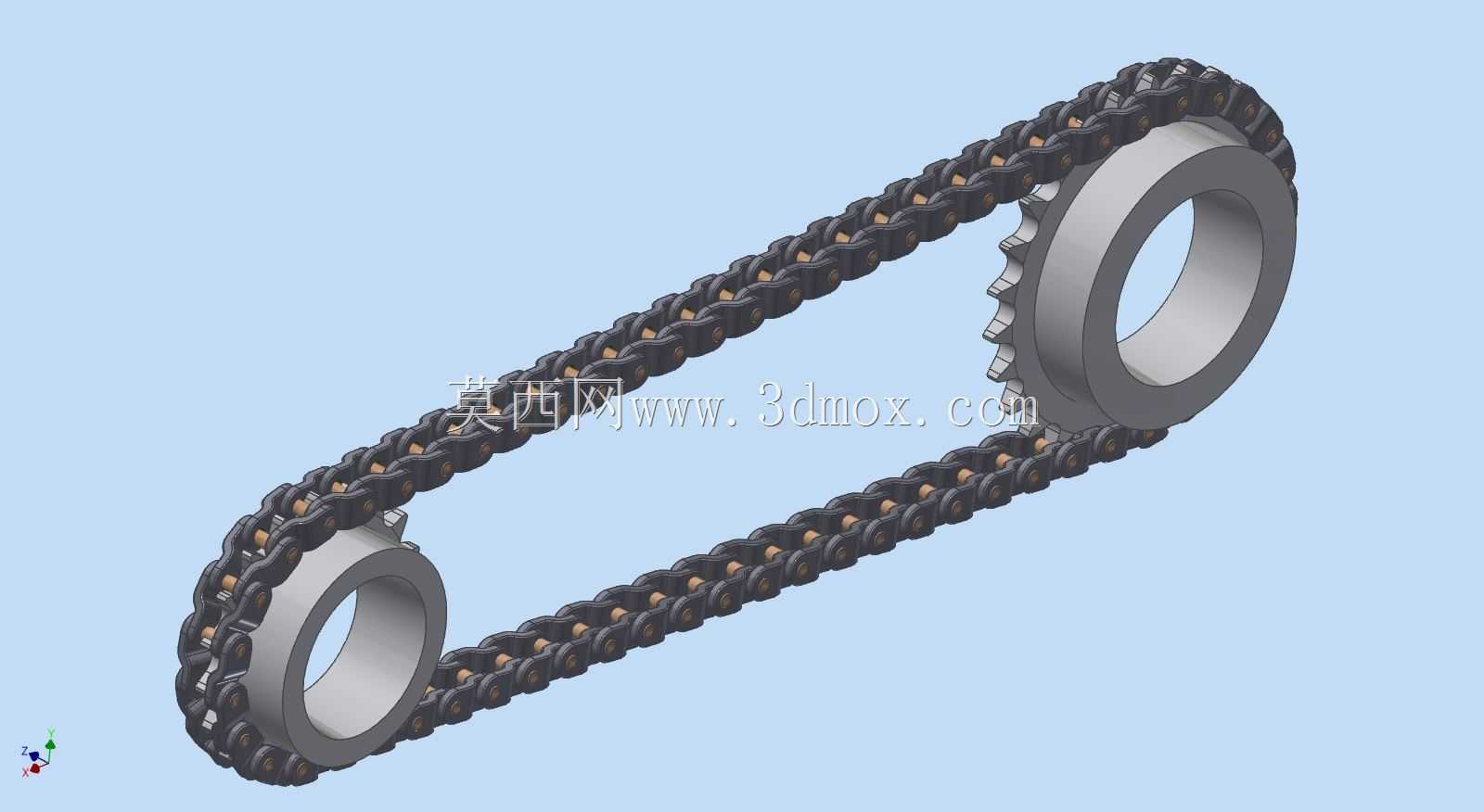

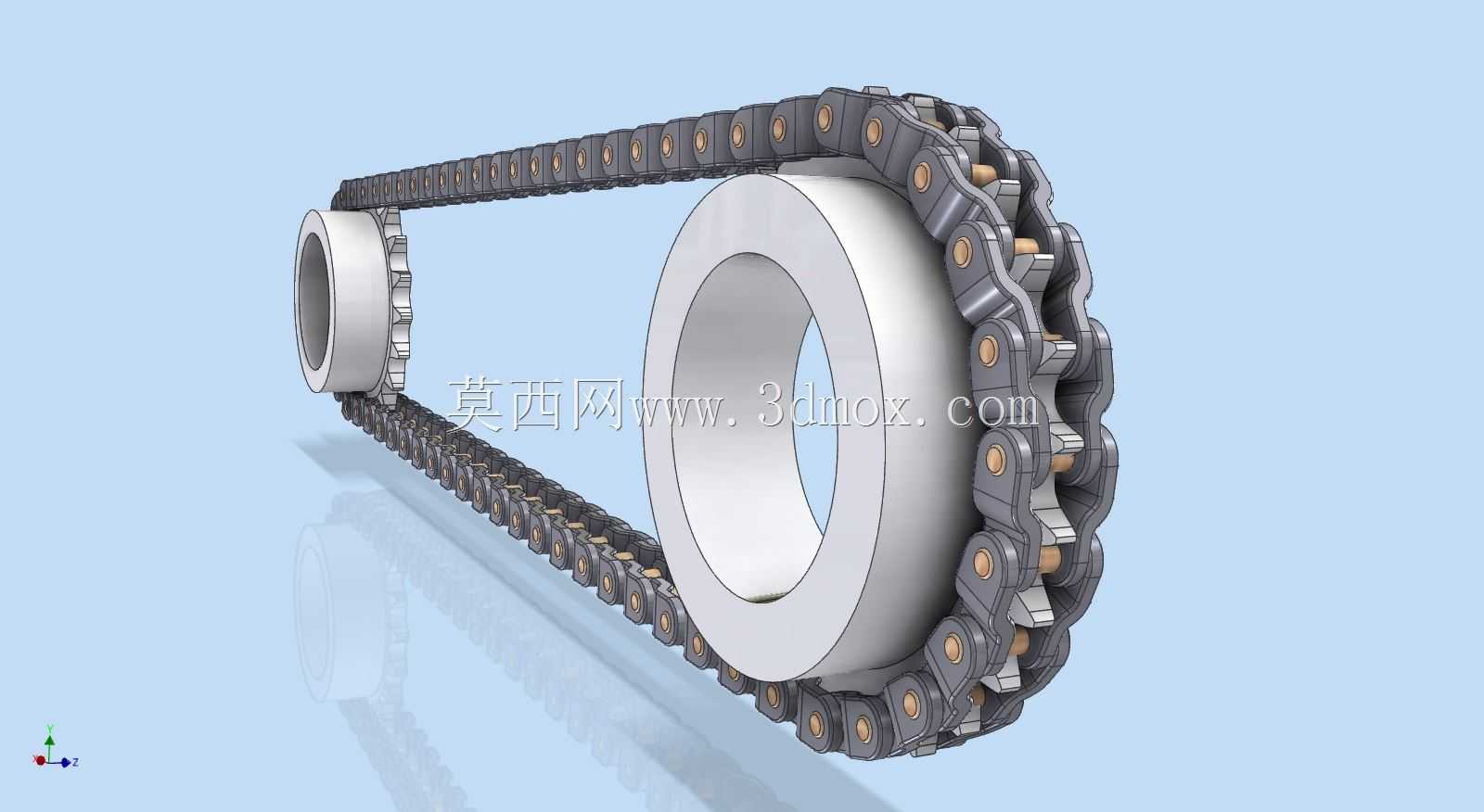

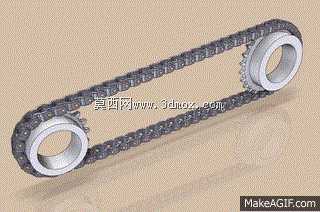

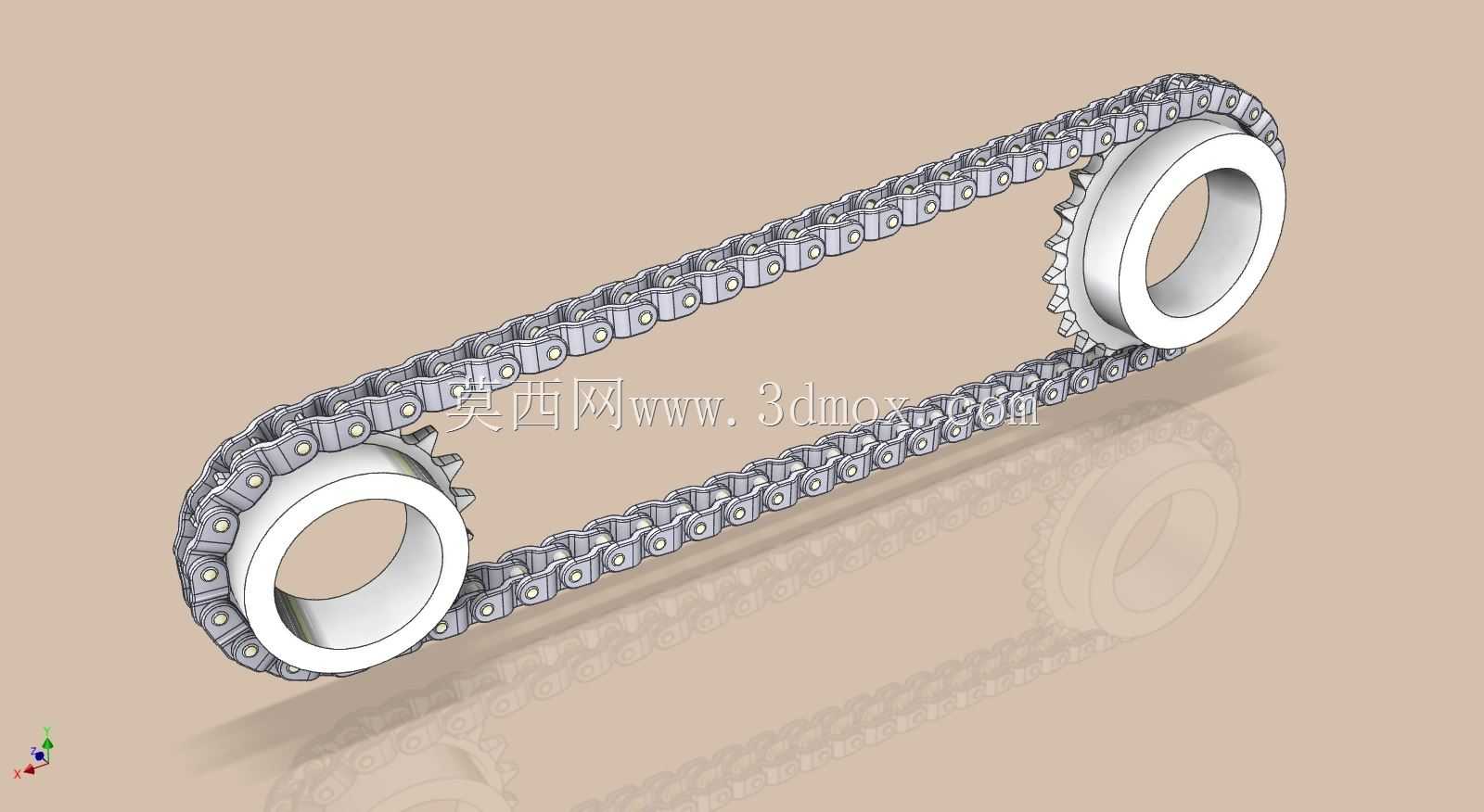

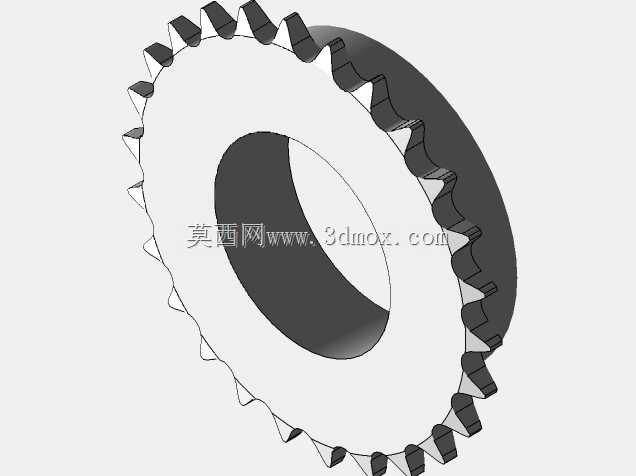

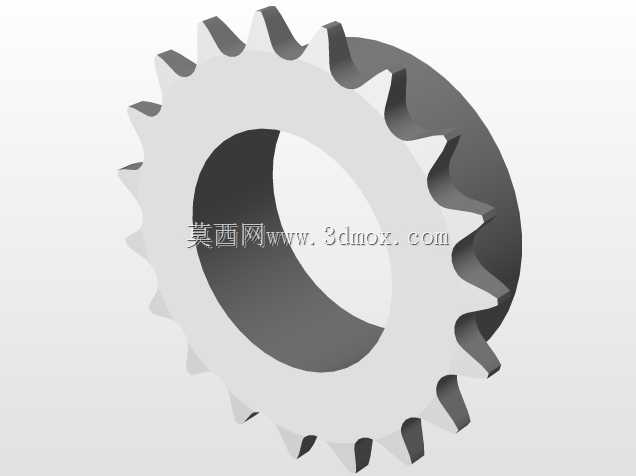

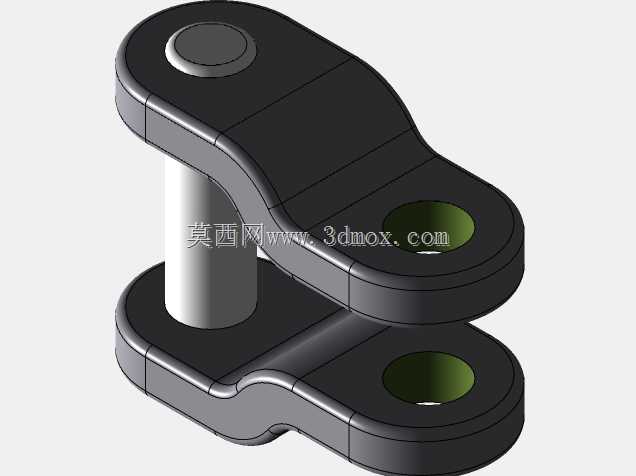

这套滚子链与链轮组合是机械传动系统中应用极为广泛的核心动力传递部件，常见于各类需要精准同步传动、长距离动力输送的工业场景中，覆盖轻工生产线输送、农业机械动力传递、物流分拣设备驱动、摩托车及非机动车传动、机床进给机构传动等多个领域，可在多粉尘、有一定油污的复杂工况下保持稳定的传动效率，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的适配范围更广，能适应两轴中心距较大的传动布局需求。整套结构由主动链轮、从动链轮与闭合循环的滚子链条构成，链轮采用带内凹齿廓的轮体结构，齿形经过啮合优化，可在链条进入与退出啮合时实现平滑过渡，减少刚性冲击与啮合噪音，轮体中心设置标准通孔用于与传动轴配合安装，端面预留的键槽结构可传递额定扭矩，避免运转过程中轮体与轴发生相对滑转。滚子链由内链板、外链板、销轴、套筒、滚子五个核心零件依次铰接装配而成，相邻链节可灵活弯折，环绕链轮形成闭合传动回路，运转时滚子与链轮齿槽接触可自由转动，能大幅降低啮合过程中的摩擦磨损，延长整套传动副的使用寿命。设计过程中严格遵循链传动的啮合匹配原则，链轮的齿距、齿形参数与链条节距完全适配，保证每一节链节都能准确卡入链轮齿槽，避免跳齿、脱链等故障发生；同时充分考虑了安装边界的适配性，两链轮的中心距预留了合理的张紧调节余量，链条松边设置了合理的垂度范围，既避免张紧过紧加剧销轴与套筒的磨损，也防止垂度过大引发运转抖动。链板采用等强度外形设计，在保证链节抗拉强度的前提下尽可能降低运动惯量，适配中高速运转的传动需求，整套结构可根据实际传递功率、传动比、运转转速调整链轮齿数与链条节数，灵活适配不同设备的动力传递需求，在重载、低速、有冲击载荷的工况下也能保持可靠的传动性能，不会因为瞬时载荷波动出现传动失效的问题。
