木工框架夹持固定专用夹具结构设计

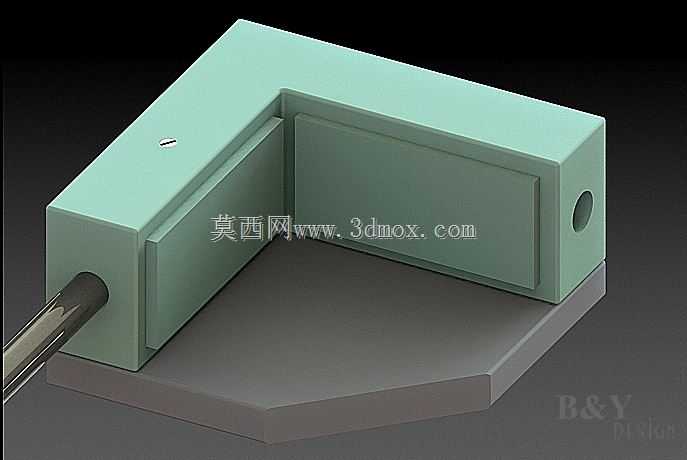

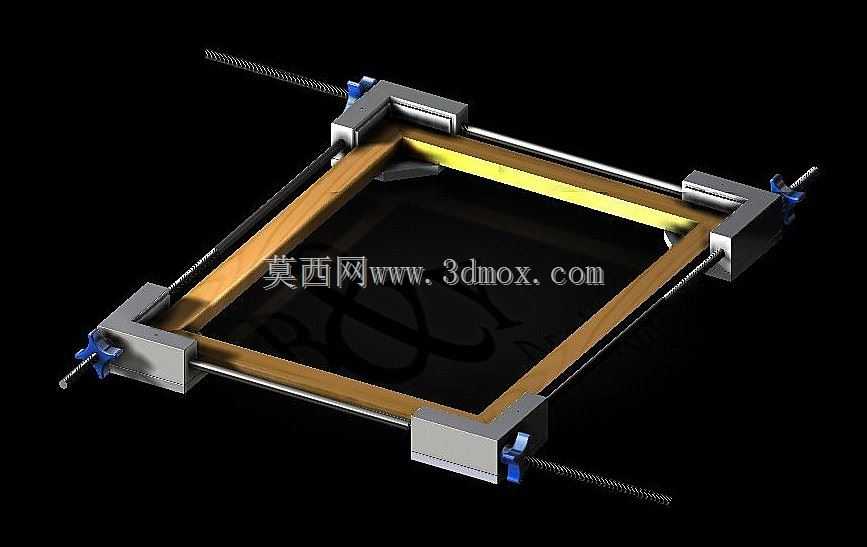

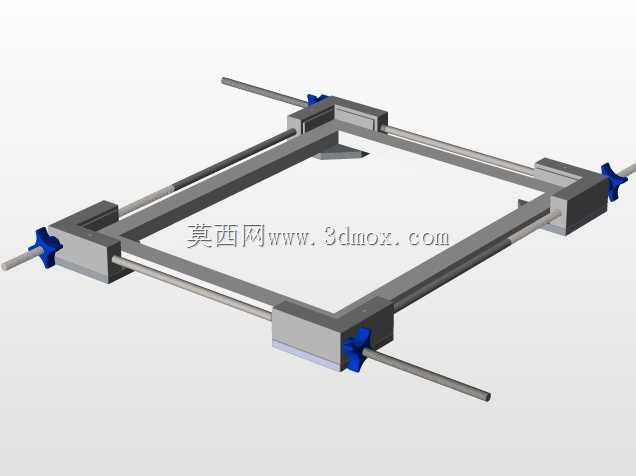

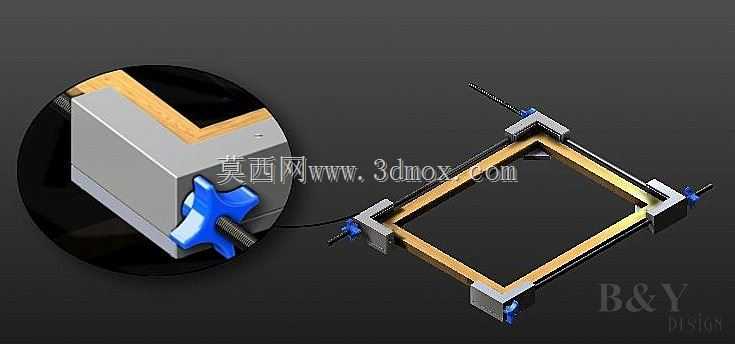

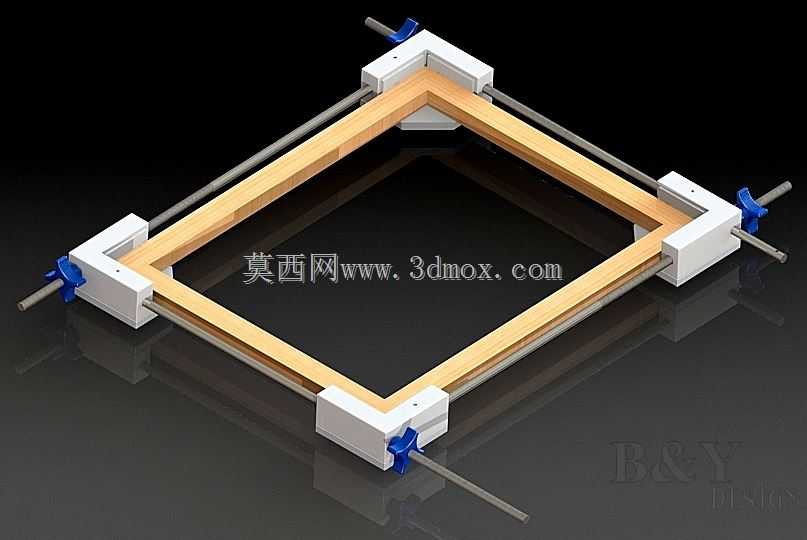

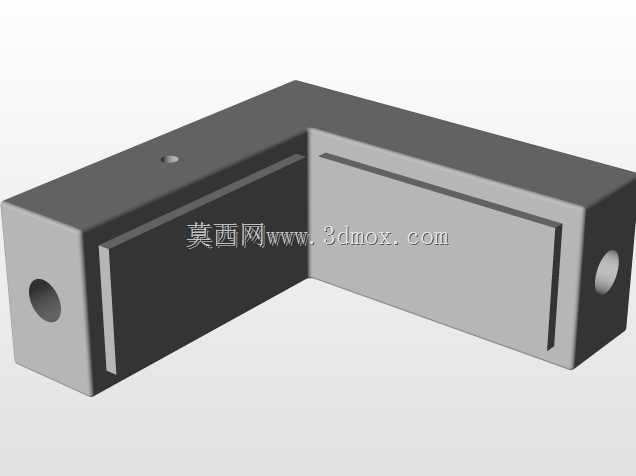

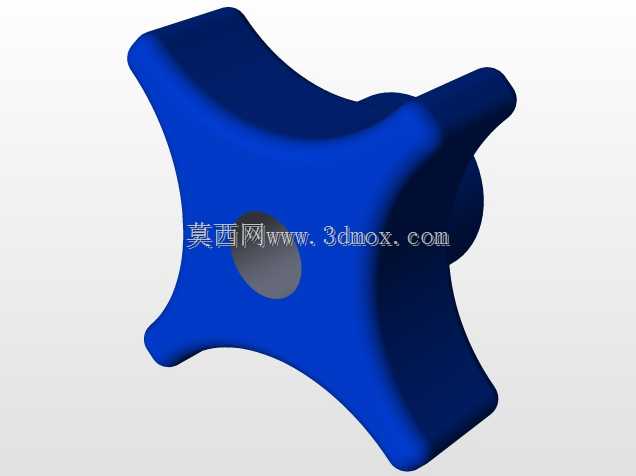

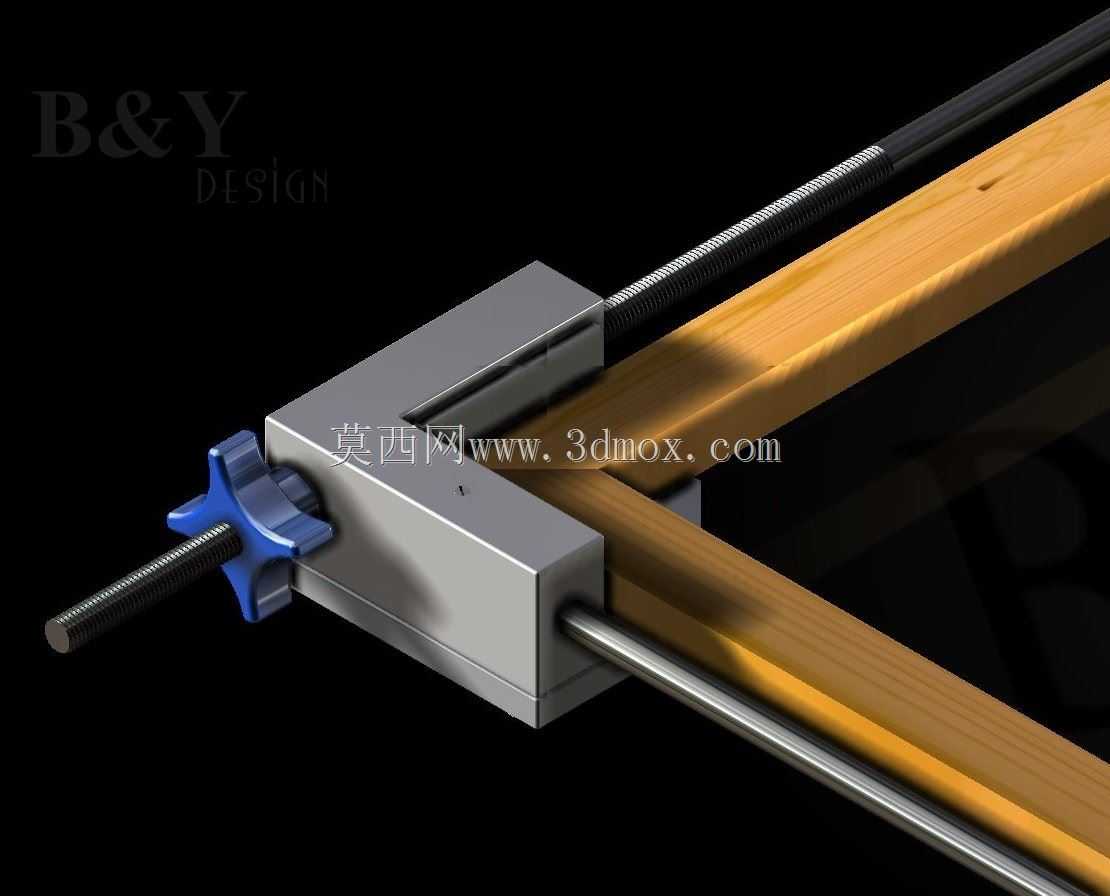

这款框架夹是面向木材加工、家具组装场景开发的专用夹持工装，主要用于实木框架拼接、木方定位粘接、框架组件预装等作业环节，能够在木工组装过程中提供稳定的持续夹紧力，避免木方拼接处出现移位、开缝、角度偏差等问题，是小型木工工坊、定制家具生产、手工木作场景中非常实用的辅助工装。从实际使用场景来看，这款夹具可以适配不同宽度的木质框架型材，既可以用于矩形框架的直角拼接固定，也可以在长料对接、边框压合工序中作为辅助定位工具使用，相比传统的F夹、G型夹，它的双导向杆结构能够让夹持过程更平稳，不会出现夹头偏转、压伤木料表面的问题。产品的功能设计围绕木工夹持的实际需求展开，主体采用方块式夹座结构，搭配两根平行的光滑导向光杆，夹座可以沿着光杆顺畅滑动，快速适配不同宽度的工件，前端的星形旋钮配合传动螺杆，能够通过手动旋转逐步施加夹紧力，旋钮的星形结构不需要额外工具就可以徒手操作，施力过程手感均匀，用户可以根据木料的材质硬度灵活调整夹紧力度，避免力度过大导致木料变形、力度不足导致拼接错位的问题。夹座与木料接触的端面做了平整处理，不会在软质木材表面留下压痕，夹持时受力均匀分布在接触面上，对于松木、桐木这类质地偏软的家具用材也能友好适配。设计思路上，这款夹具没有采用复杂的结构，整体以实用性为核心，夹座部分采用方正的块式结构，既保证了自身的结构强度，也让夹座可以平稳贴靠在木料表面，不会出现晃动；双导向杆的设计除了引导夹座滑动之外，还能承担夹持时的侧向力矩，避免螺杆受弯变形，延长工装的使用寿命；螺杆的传动行程经过合理规划，既覆盖了常规家具框架的常用宽度范围，也不会因为行程过长导致夹具整体过于笨重，方便单人操作移动。从安装与尺寸边界来看，这款夹具的整体结构紧凑，夹座的宽度尺寸适配常规20-50mm厚度的木方夹持，导向杆的长度可以根据常用的框架规格选择对应尺寸，使用时不需要额外固定安装，直接将夹座跨放在需要拼接的框架木料上，滑动夹座贴靠木料端面后旋转星形旋钮锁紧即可，作业完成后反向旋转旋钮就可以快速松脱，不需要复杂的调试步骤，既可以在固定工作台面上使用，也可以在现场组装、户外木作等移动场景下灵活使用。在家具制作的框架拼接工序中，这类夹具可以多只配合使用，在框架的四个角、长边框的中间位置分别布置夹紧点，能够让框架拼接处的受力更均匀，保证粘接固化过程中框架的尺寸精度和角度方正度，有效降低后续打磨、校正的工作量，提升木工作业的效率和成品质量。
