工业传动用立式皮带轮支撑固定座

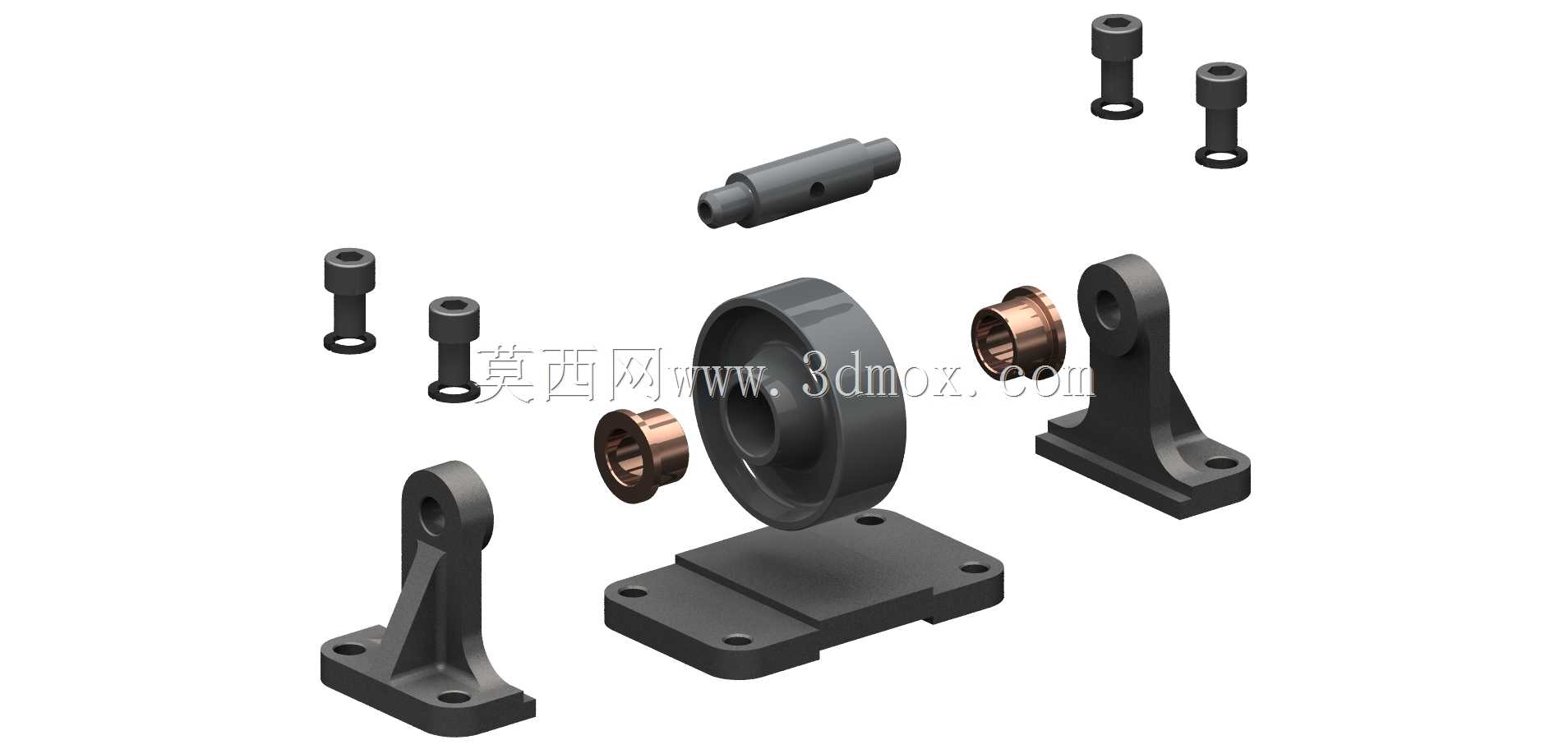

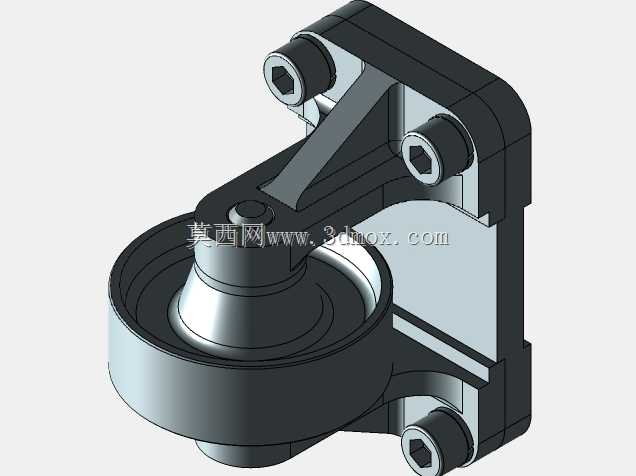

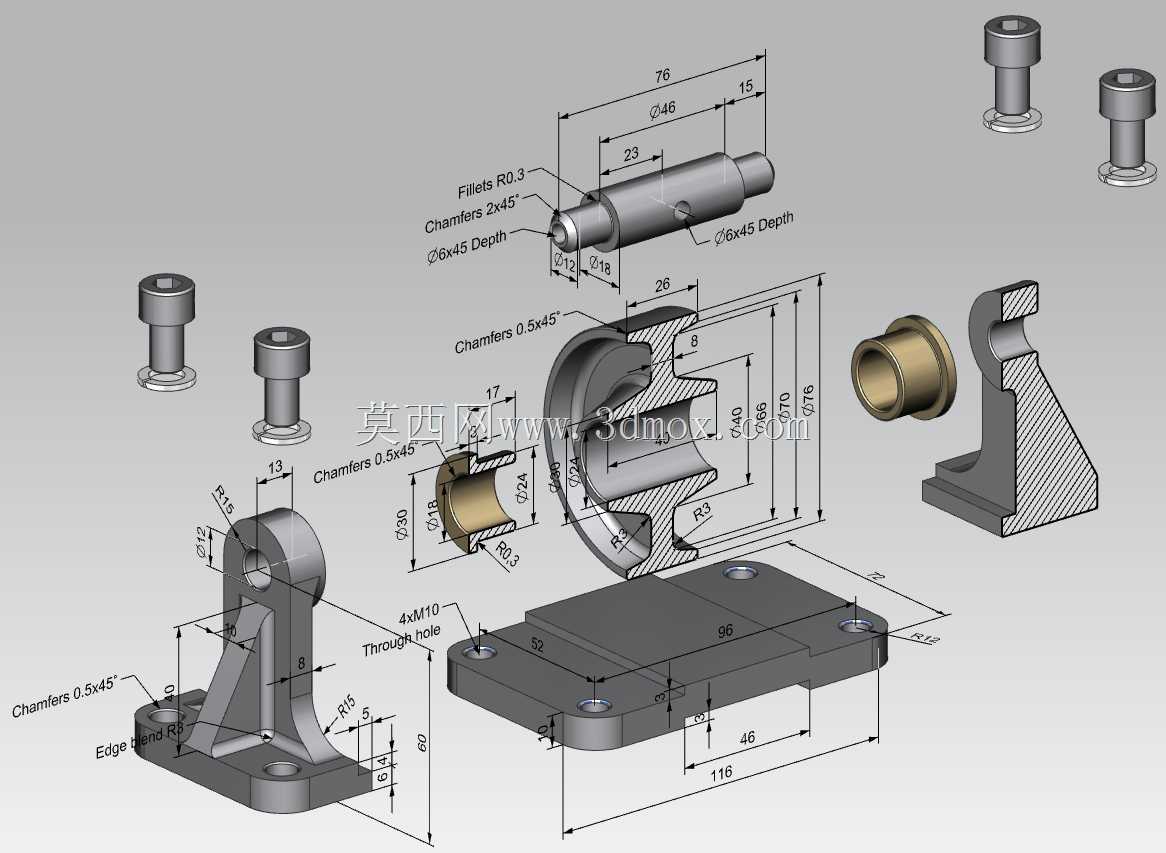

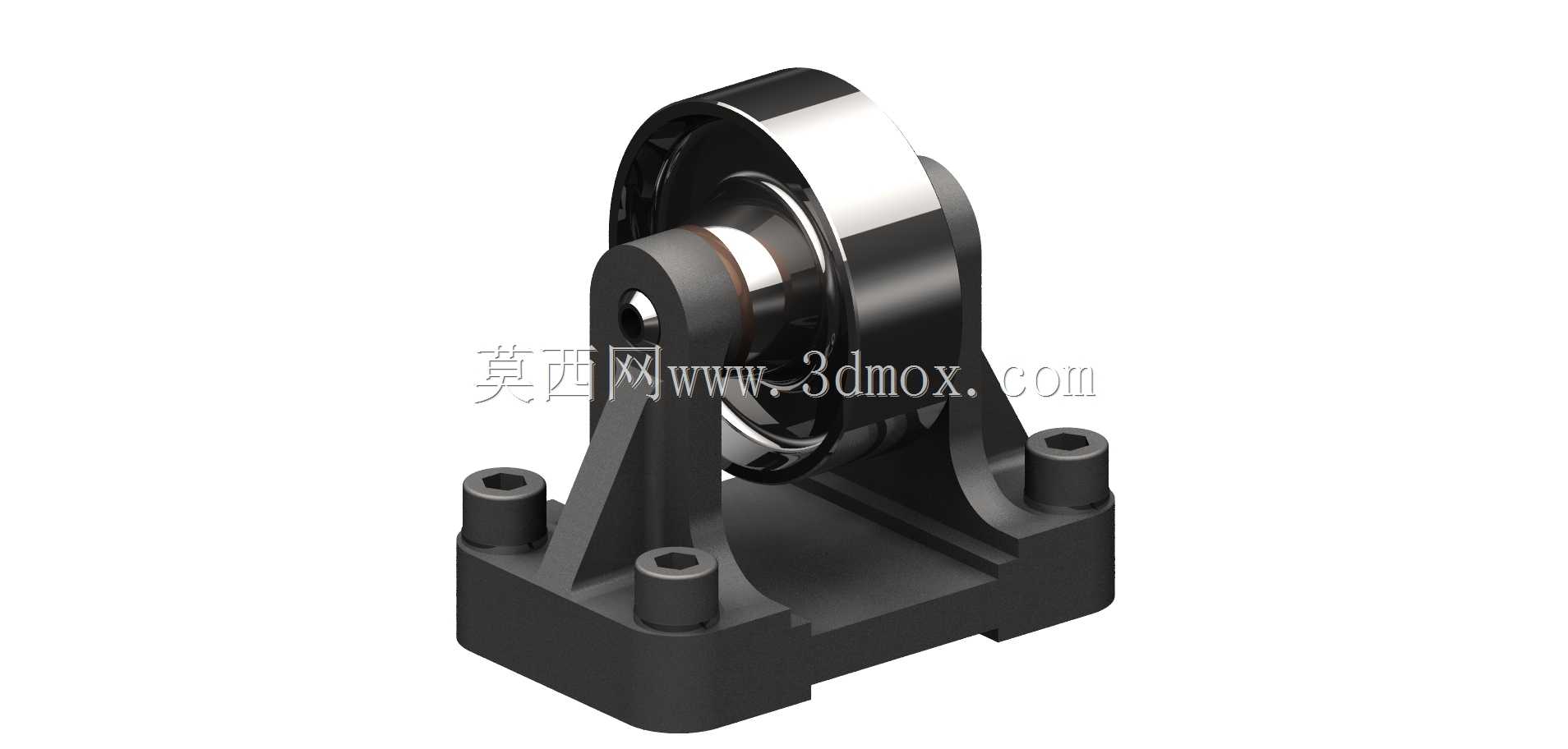

这款皮带轮支撑结构是工业传动系统中承担带轮定位、载荷承载与传动稳定性保障的核心配套部件，广泛应用于轻工生产线输送传动、小型机床动力传递、农用加工设备动力接驳、通用工业装备动力传输等场景，是带传动布局中不可或缺的支撑类组件。在实际生产场景中，带传动依靠皮带与带轮的摩擦力实现动力的跨轴传递，过程中会产生持续的径向张紧载荷与运转振动，若带轮缺乏刚性足够、定位精准的支撑结构，极易出现带轮偏摆、皮带打滑、传动效率骤降、轴承异常磨损等问题，严重时甚至会导致皮带过早断裂、传动链路中断，影响整线生产节奏。这款支撑结构的核心功能，就是为皮带轮提供稳定的安装基准，将带轮运转过程中产生的径向载荷、振动冲击均匀传导至设备安装基面，同时保证带轮与动力输出轴、负载端带轮的平行度公差，维持皮带张紧力的均匀分布，保障带传动系统长期平稳运行。从设计思路来看，这款支撑座采用了一体式立式承载结构，底部为方形安装基座，四个角位设置带沉孔的安装柱，可通过螺栓直接固定在设备安装平台或机架台面上，沉孔设计能够让螺栓头部完全嵌入安装柱内部，避免螺栓突出干涉周边部件，同时四个安装点的对称布局能够让支撑座承受的载荷均匀分散到各个连接点位，避免局部应力集中导致的基座变形。支撑立臂采用三角加强筋结构连接底部基座与带轮安装位，三角筋的布局完全贴合载荷传递路径，在不额外增加整体重量的前提下大幅提升了立臂的抗弯曲、抗扭转刚度，即使在皮带长期高张紧力的工况下，也能保证带轮安装位的形位公差不发生偏移。带轮安装位采用同轴轴承容纳腔设计，可适配标准深沟球轴承的安装，腔体内侧设置轴承定位台阶，能够精准限制轴承的轴向位移，避免带轮运转过程中出现轴向窜动，同时腔体与带轮轮毂的配合间隙经过合理设计，既保证转动顺畅无卡滞，又能避免间隙过大带来的运转晃动。从安装边界来看，底部安装基座的长宽尺寸适配多数中小型传动设备的安装空间，四个安装孔的孔距符合通用机械安装的标准间距，无需额外加工转接板即可直接完成安装；整体高度经过优化设计，能够匹配常规中心高的动力输出轴，保证皮带安装后处于水平张紧状态，减少皮带的附加弯曲应力；带轮容纳空间的径向尺寸预留了足够的安全间隙，适配对应规格的标准V带轮或平带轮安装，不会出现带轮与支撑臂摩擦的问题。整体结构采用等强度设计理念，在保证结构刚性、承载能力满足工况要求的前提下，尽可能去除非承载区域的多余材料，既降低了部件自重，也减少了加工过程中的材料消耗，适配批量生产的工艺要求。
