风机配套用FAG VRE305C轴承支撑单元

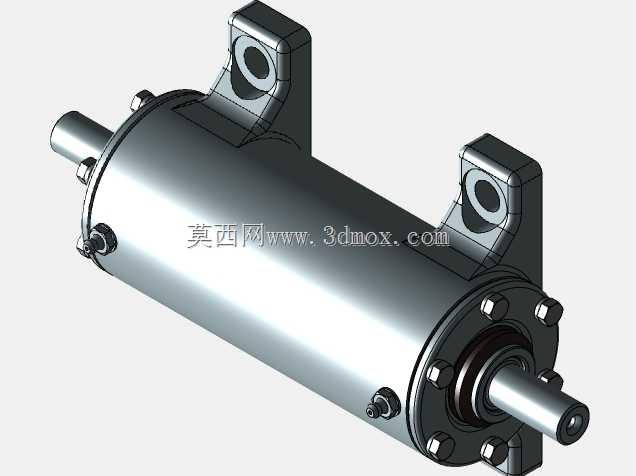

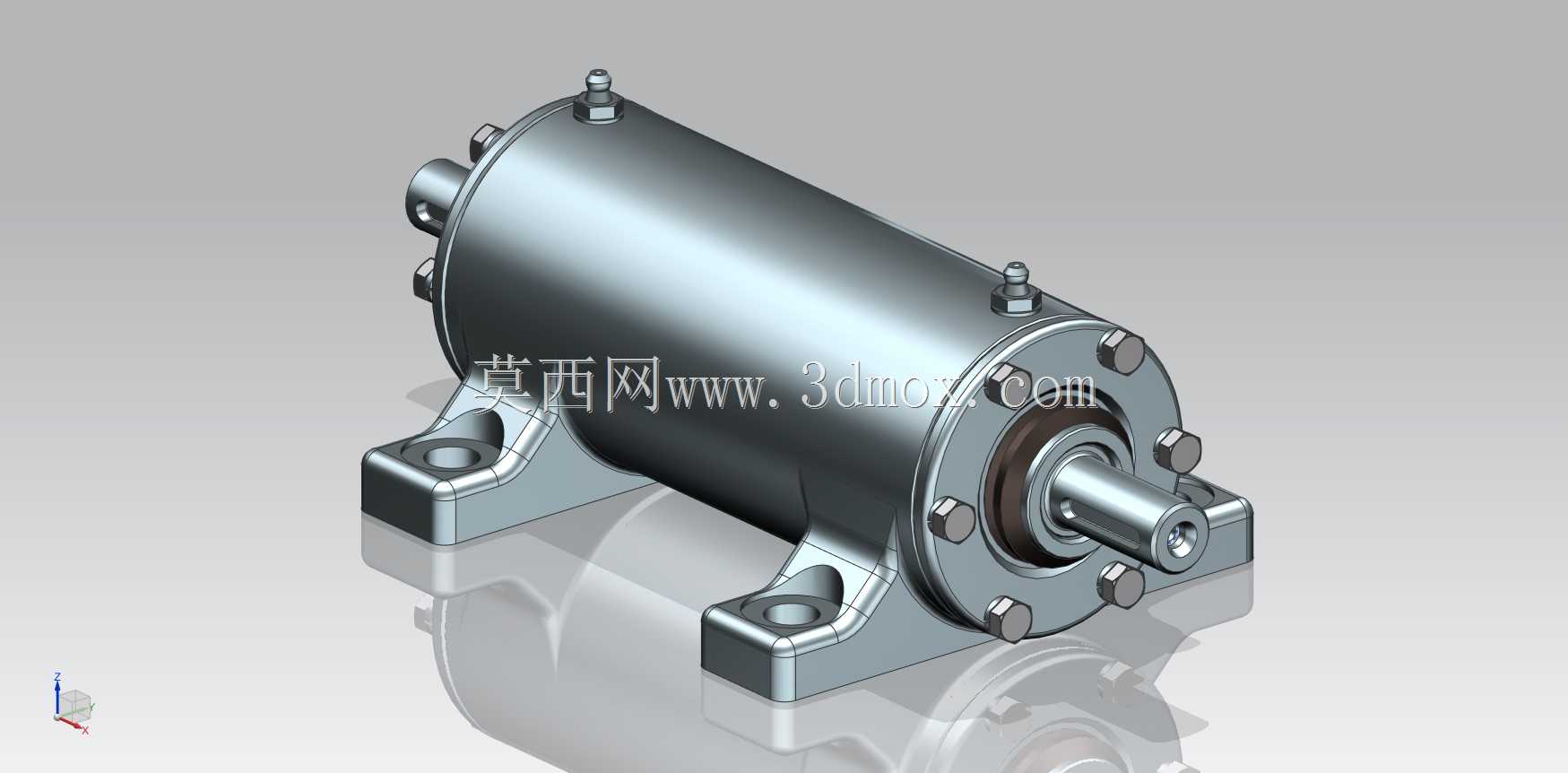

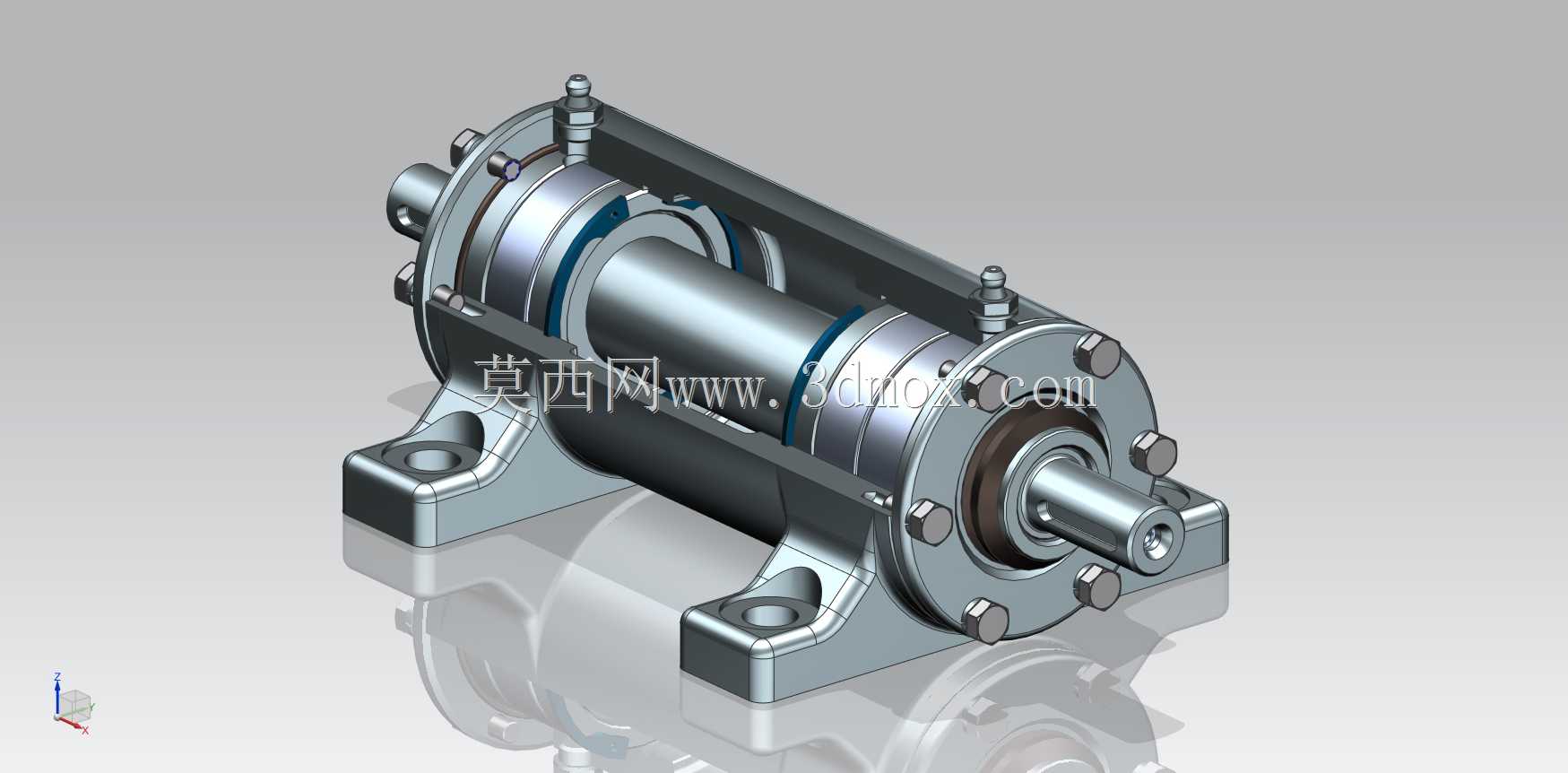

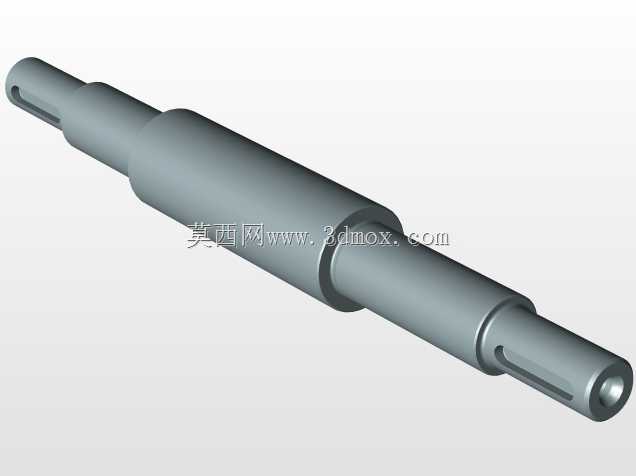

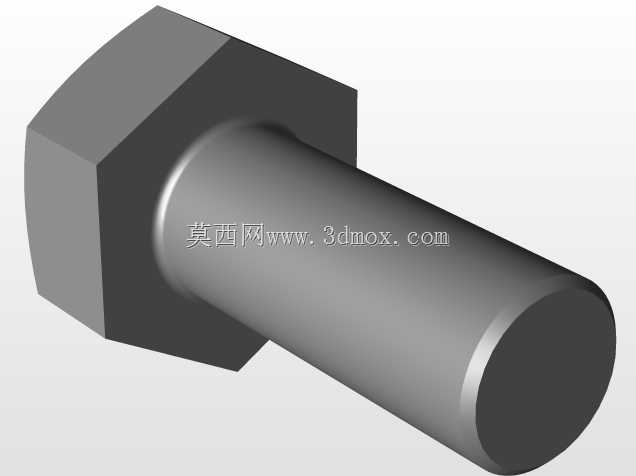

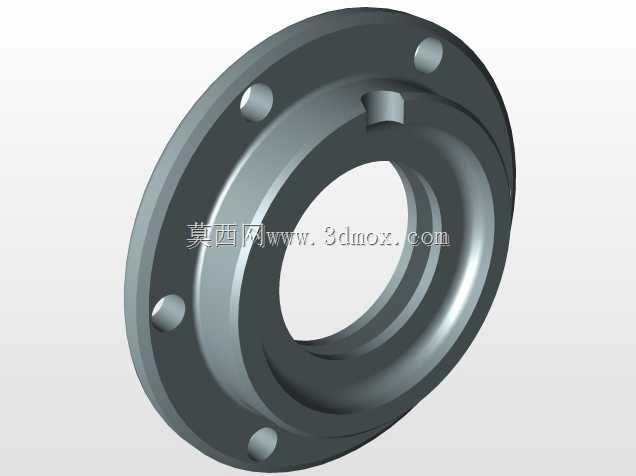

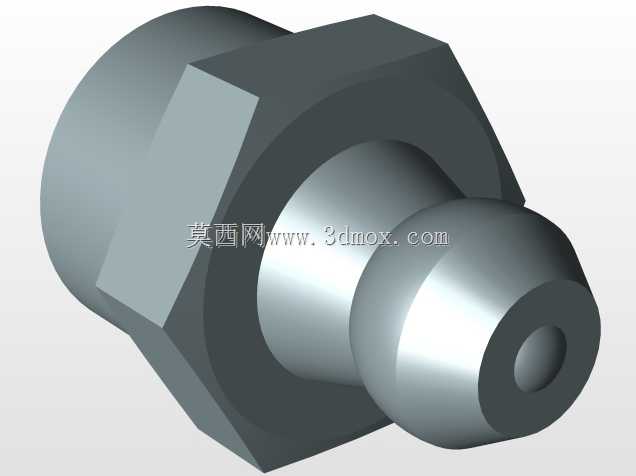

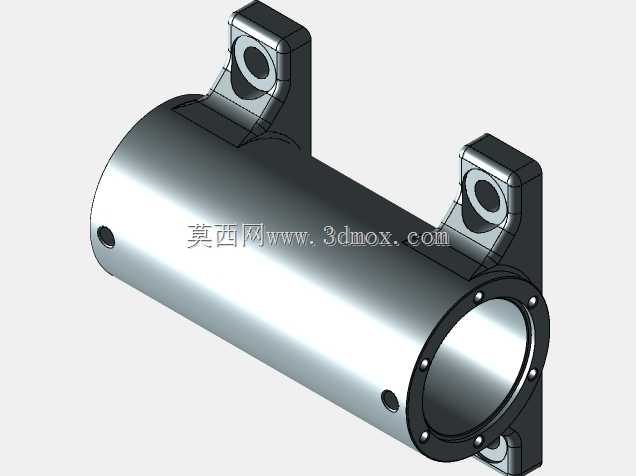

在工业通风、除尘、废气输送等风机应用场景中，主轴的支撑稳定性直接决定整台设备的运行寿命与振动水平，这款VRE3系列的轴承支撑单元，就是针对风机类设备长周期连续运行的工况开发的集成化支撑组件。不同于零散采购轴承、座体、密封件自行组装的方案，该单元将所有支撑相关零件集成在统一的筒式壳体内，现场安装时无需额外调整轴承游隙、配对密封组件，只需将风机主轴穿入单元内孔，通过两端轴锁结构完成轴向定位，再将底部两个铸造成型的安装脚固定在设备机架的对应安装面上即可，大幅降低现场装配的调试难度，也避免了零散装配时容易出现的同轴度偏差、密封预紧不当等问题。从结构设计来看，筒式的整体壳体采用一体铸造成型，相比剖分式轴承座拥有更高的整体刚性，能够承受风机运行时皮带传动或者直联传动带来的径向载荷，同时也能抵消部分轴向窜动带来的附加载荷；壳体上预留的注油嘴位置，可在设备不停机的状态下完成润滑脂补充，适配连续运行的工业场景维护需求。两端的密封结构采用多重迷宫式设计，能够阻挡风机输送介质中携带的粉尘、水汽进入轴承滚道，也能防止内部润滑脂泄漏污染输送介质，适配除尘风机、窑炉引风机等工况相对恶劣的使用场景。安装边界方面，底部两个安装脚的螺栓孔中心距、轴中心高都匹配常规VRE3系列风机的安装尺寸，壳体的外径尺寸预留了足够的散热间隙，安装时不需要额外在机架上加工避让槽，两端伸出的轴颈尺寸适配标准规格的风机主轴，不需要额外定制轴套或者转接件。在实际选型过程中，这类集成轴承单元常被用于替代传统的分体式轴承座搭配深沟球轴承的方案，尤其适合主轴转速中等、运行周期长、现场维护空间有限的风机设备，能够有效降低后期运维的备件更换成本，减少因支撑故障导致的非计划停机。建模过程中完整还原了壳体的铸造圆角、安装脚的加强筋结构、端盖的螺栓排布、注油嘴的安装位置以及轴端的锁紧结构，所有配合面的尺寸公差都按照实际工业产品的装配要求设置，可直接用于风机设备的整体装配干涉检查、安装布局模拟，也可作为同类型支撑单元结构优化的参考原型。
