弹性压紧式工装夹具锁紧组件结构

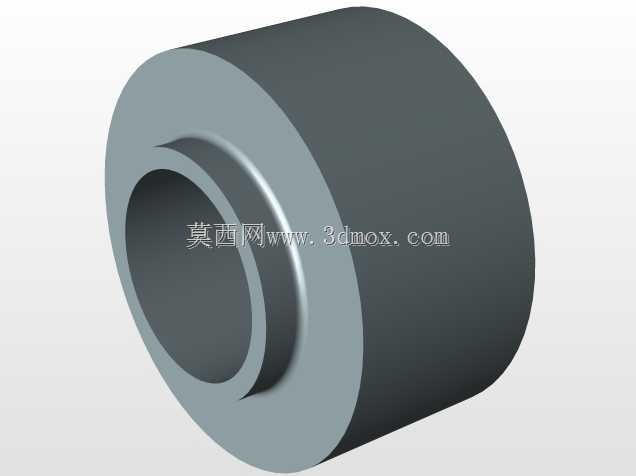

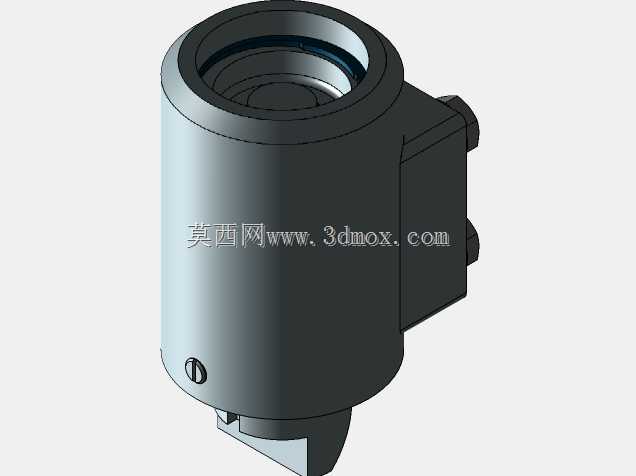

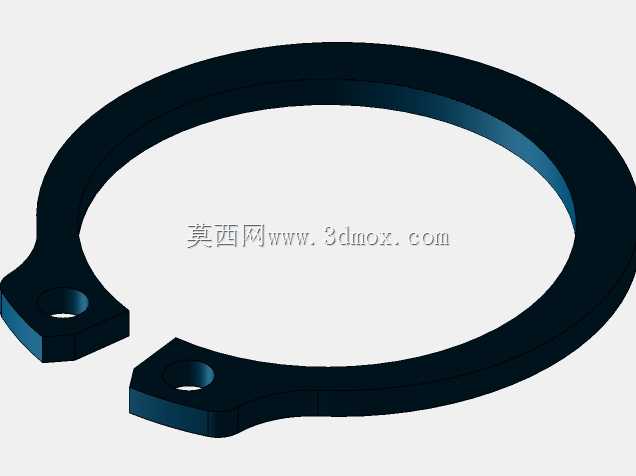

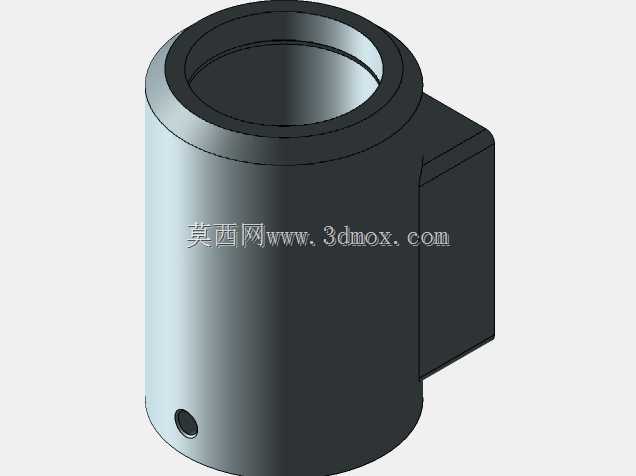

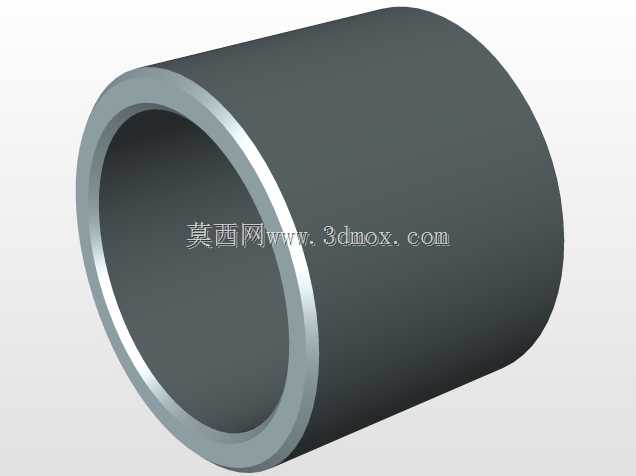

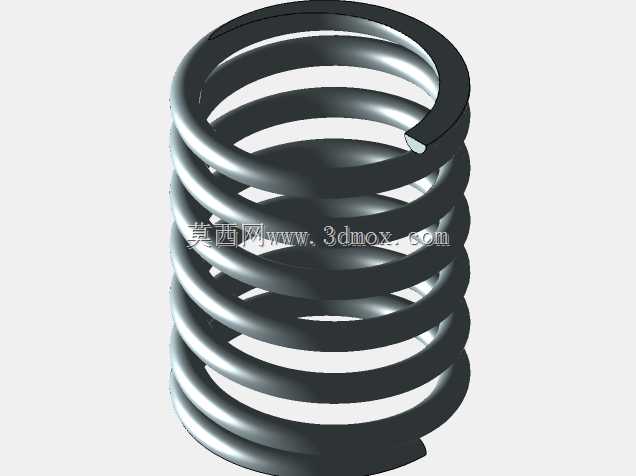

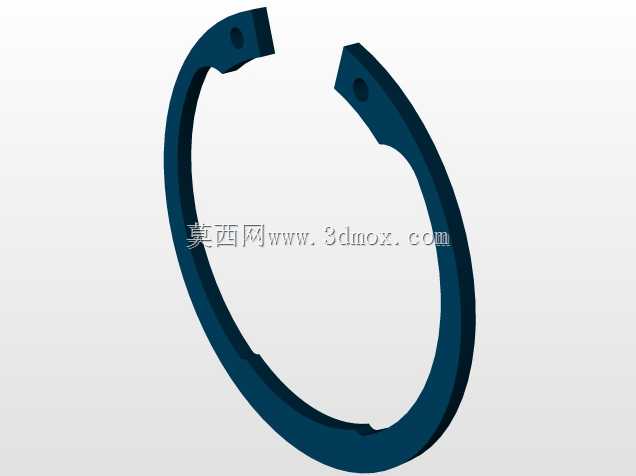

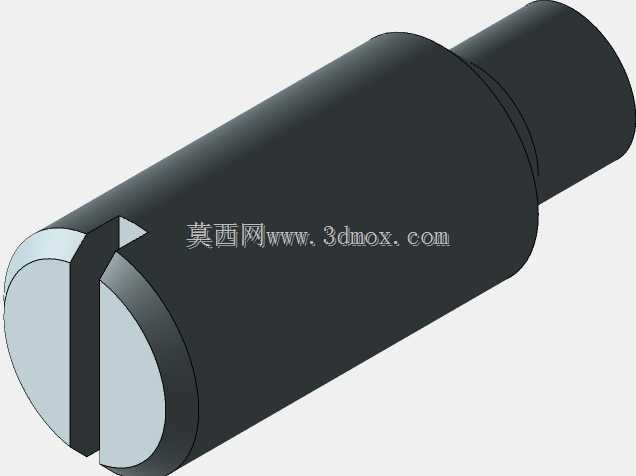

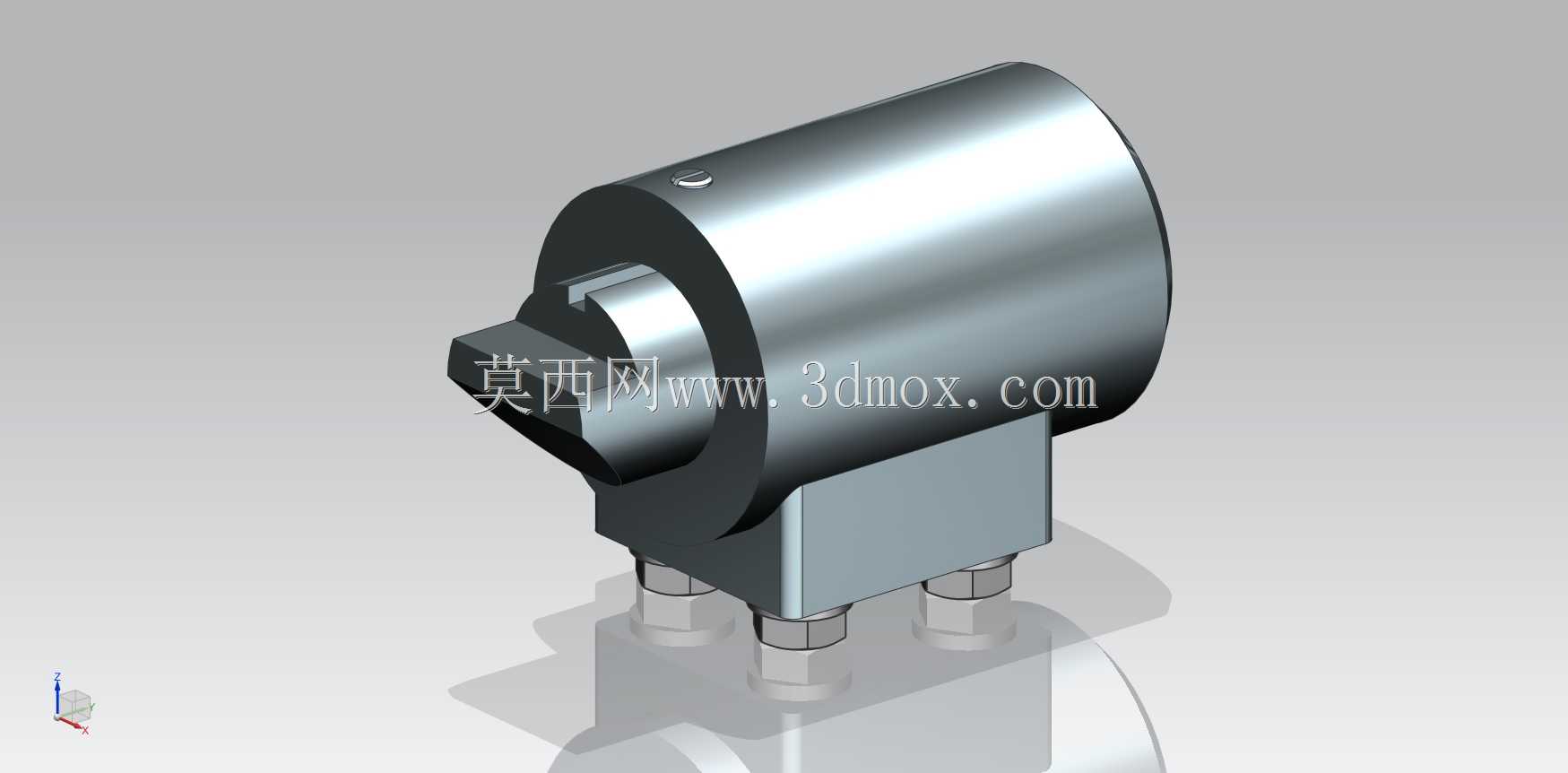

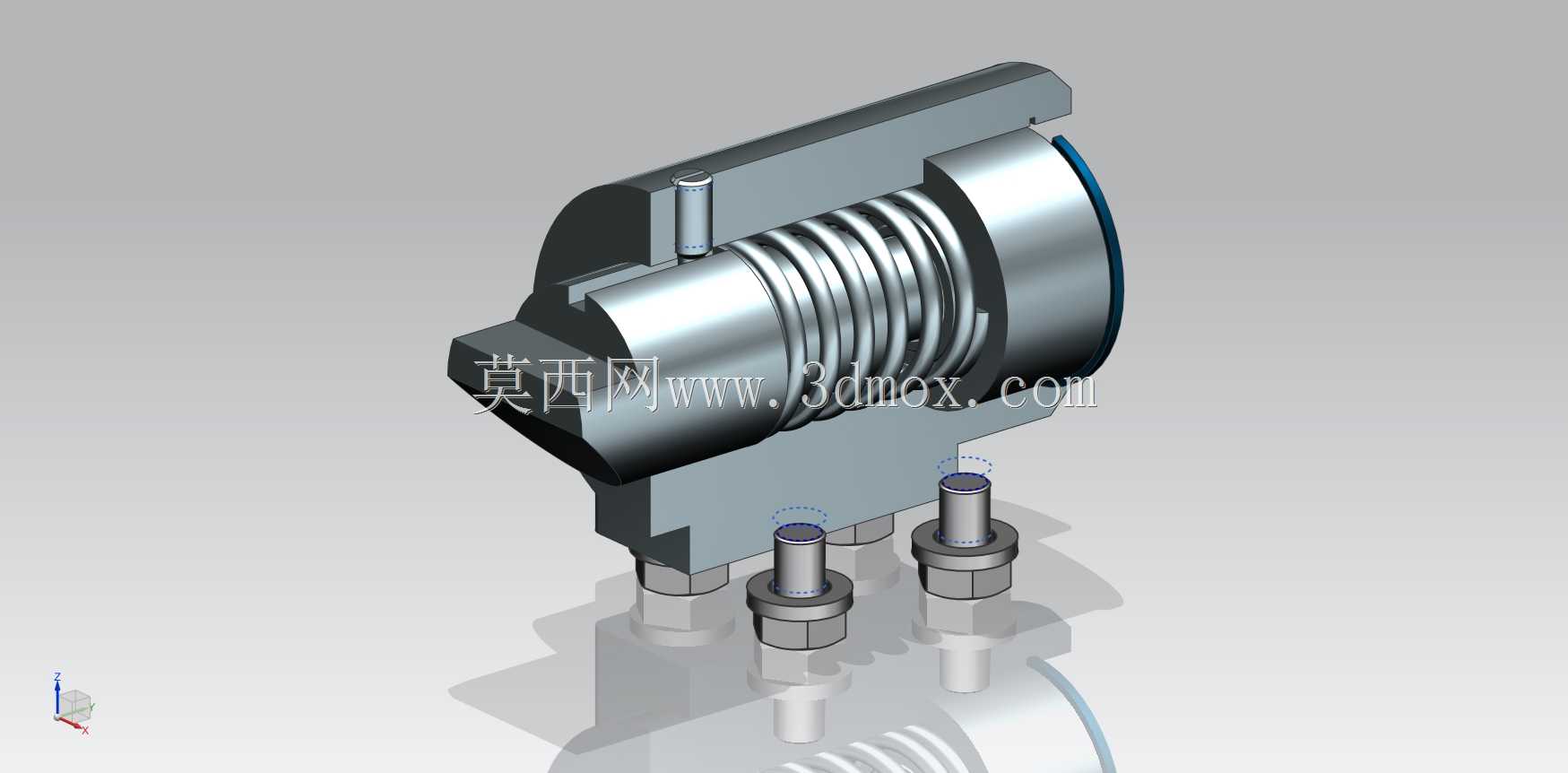

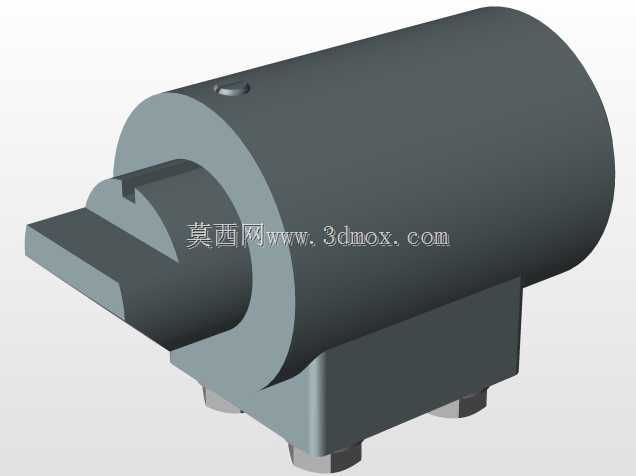

该锁紧组件主要面向机加工工位的工件快速装夹场景，可适配小型轴类、盘类零件的铣削、钻削工序定位，替代传统手动压板的繁琐装夹流程，在批量加工工位中能有效缩短单件装夹的辅助时长，降低操作人员的劳动强度。组件核心采用螺旋压缩弹簧作为预紧力输出源，弹簧嵌套在中心导向轴外侧，一端抵接固定基座的台阶面，另一端顶紧活动压块，自然状态下活动压块保持伸出趋势，当工件装入定位工位后，压块在弹簧力作用下自动贴合工件定位面，配合底部三个带六角头的锁紧螺栓完成基座与机床工作台的固定，无需额外施加手动锁紧力即可实现工件的预定位。设计过程中优先考虑了装夹的自适应补偿能力，弹簧的行程预留了0.8mm的压缩余量，可适配工件定位面存在的微小尺寸公差，避免过定位导致的工件装夹变形，同时活动压块与基座之间采用间隙配合的导向结构，导向面的配合公差选H7/g6，保证压块伸缩过程无卡滞，侧向受力时不会出现偏摆。安装边界方面，组件整体的轴向总长度控制在120mm以内，径向最大直径为62mm，底部三个安装螺栓呈120°圆周分布，螺栓规格为M8，安装孔中心距基座中心的距离为28mm，可直接适配常规小型台虎钳、钻床工作台的T型槽安装间距，无需额外加工过渡连接板。结构上还在活动压块的外侧设置了限位销，限制压块的最大伸出行程，防止弹簧弹出导致的组件散架，压块与工件接触的端面做了R2的圆角处理，避免压痕损伤工件已加工表面。实际使用中，该组件可成对布置在夹具座的两侧，对工件形成对称的夹持力，抵消加工过程中刀具切削带来的径向冲击力，弹簧预紧力的选型经过测算，在最大压缩量下可输出120N的压紧力，足以覆盖常规有色金属、小型钢件的轻切削加工装夹需求，若需要更大夹紧力，仅需更换对应刚度的弹簧即可完成适配，无需改动其余结构尺寸，具备较强的场景通用性。
