参数化多联同轴齿轮组结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:218515
  • 参数化多联同轴齿轮组结构设计
  • 参数化多联同轴齿轮组结构设计
  • 参数化多联同轴齿轮组结构设计
  • 参数化多联同轴齿轮组结构设计
  • 参数化多联同轴齿轮组结构设计
  • 参数化多联同轴齿轮组结构设计

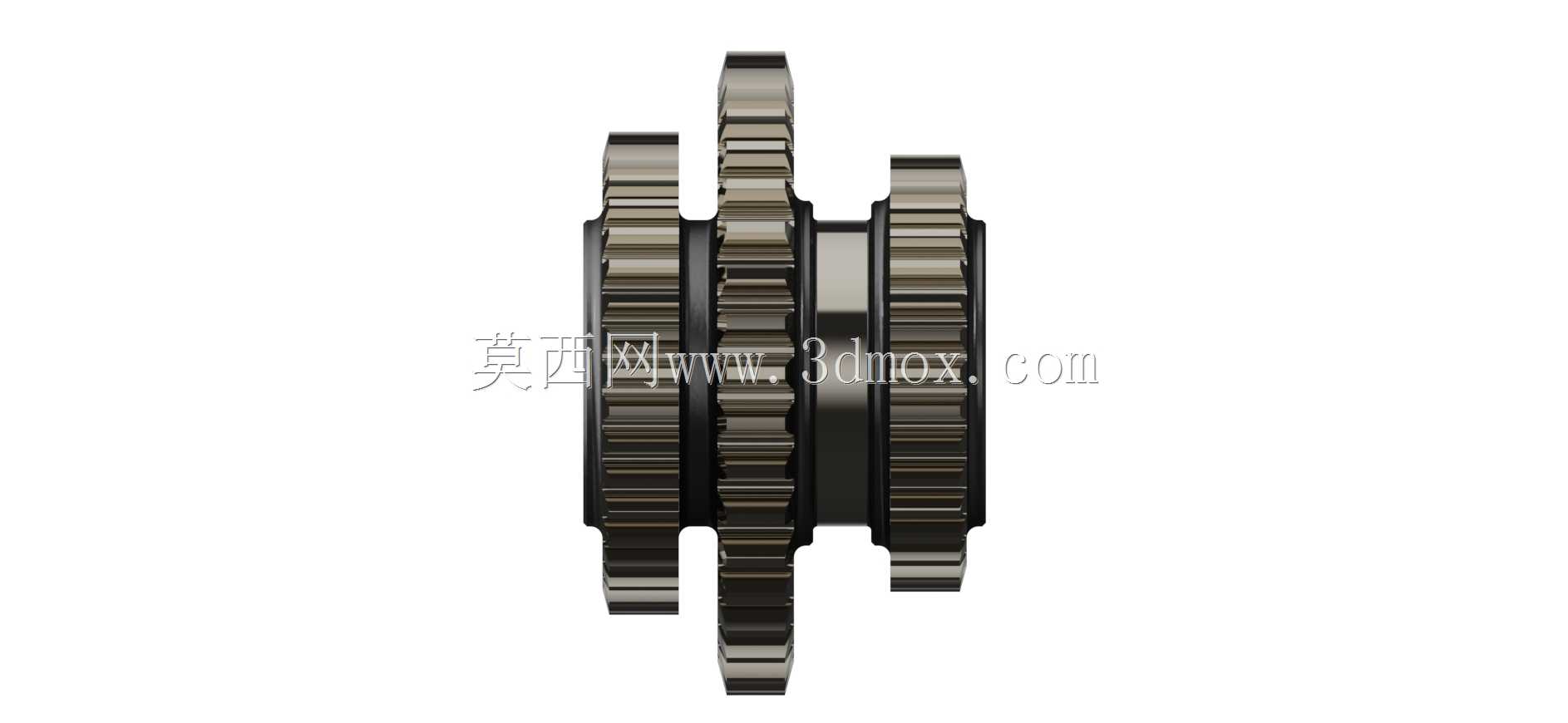

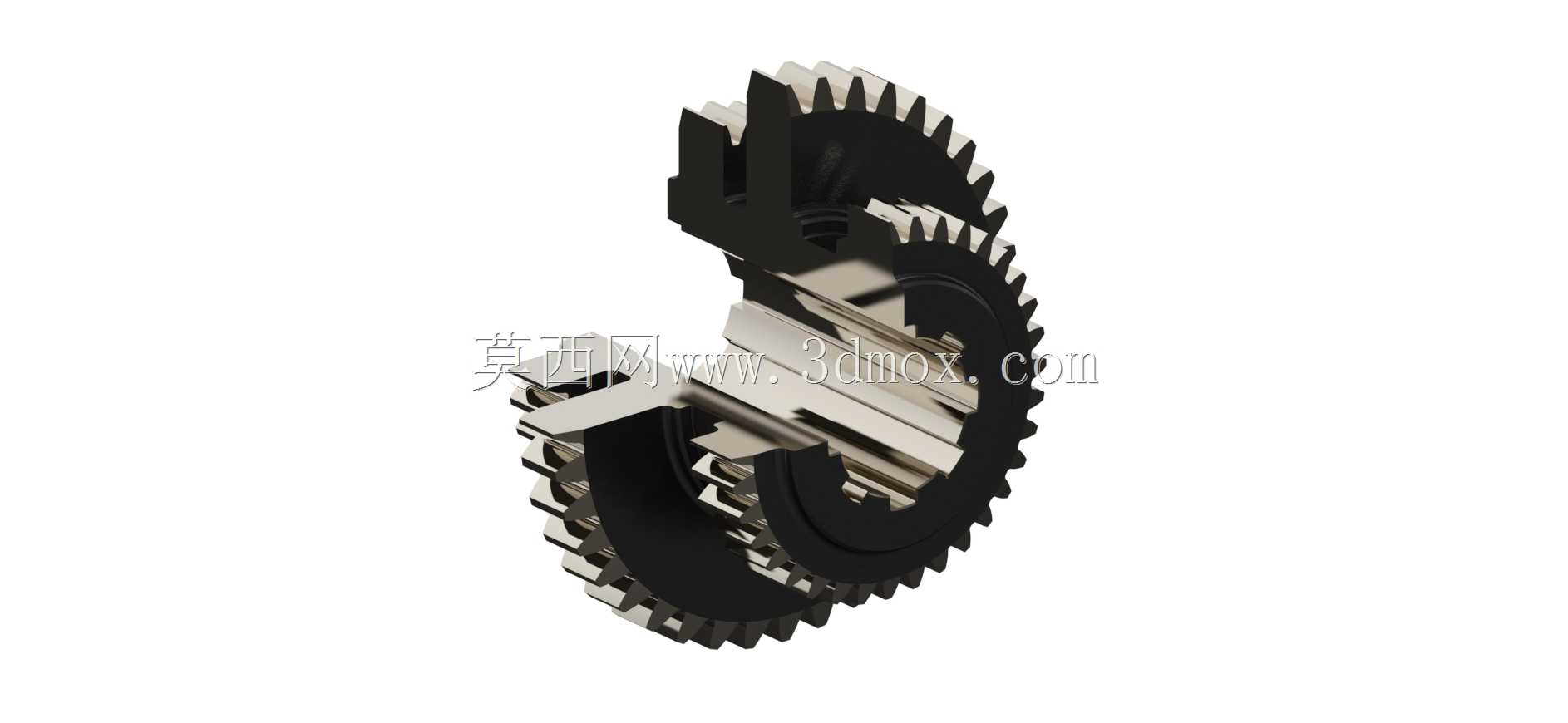

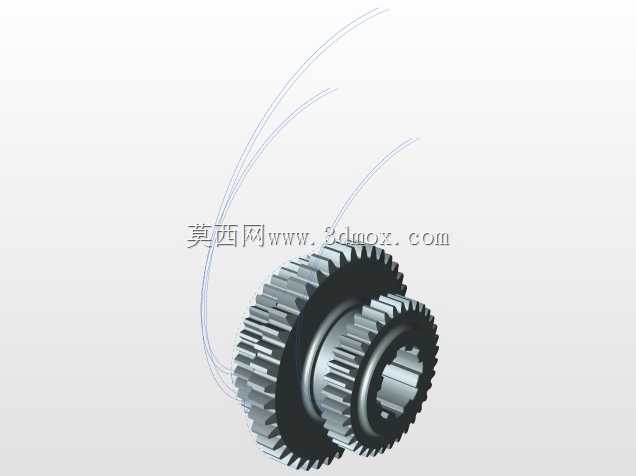

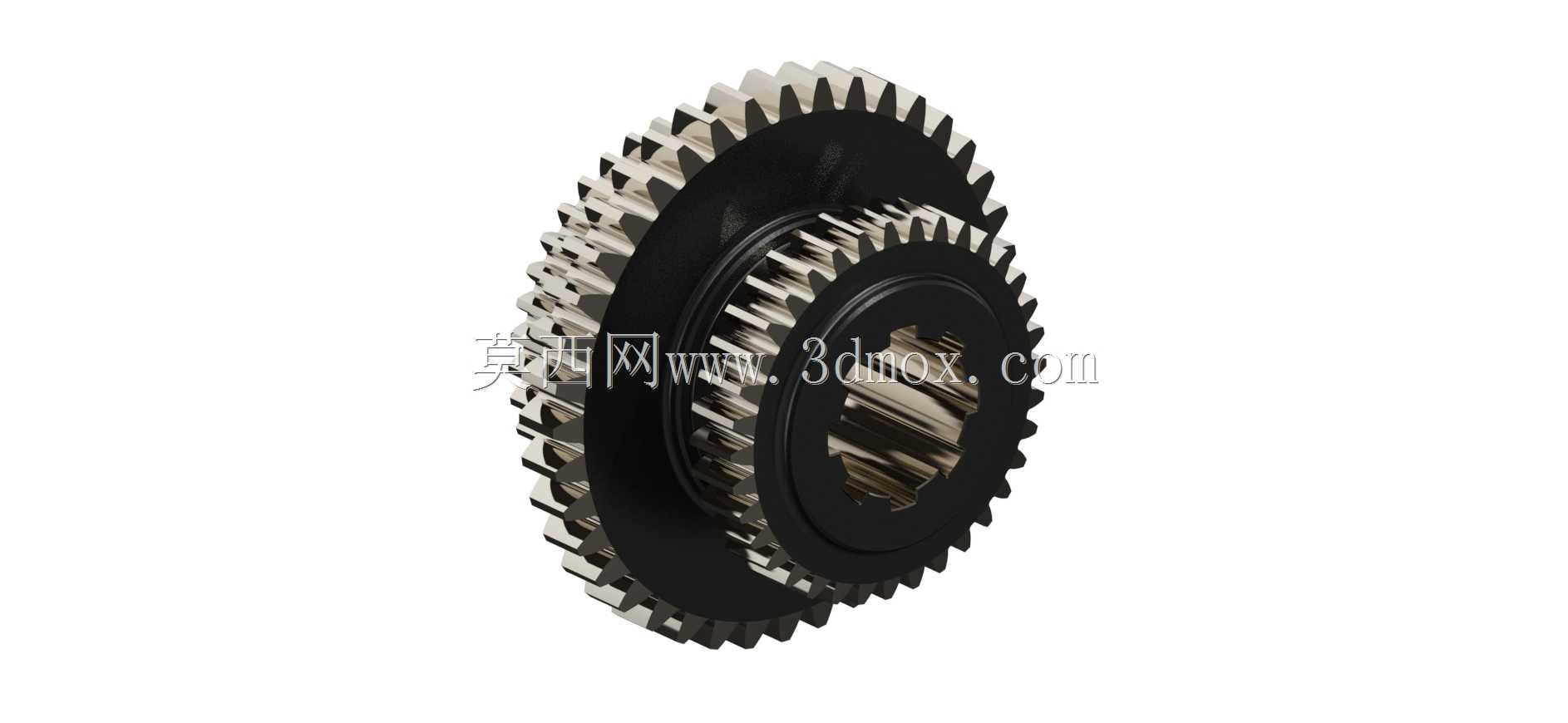

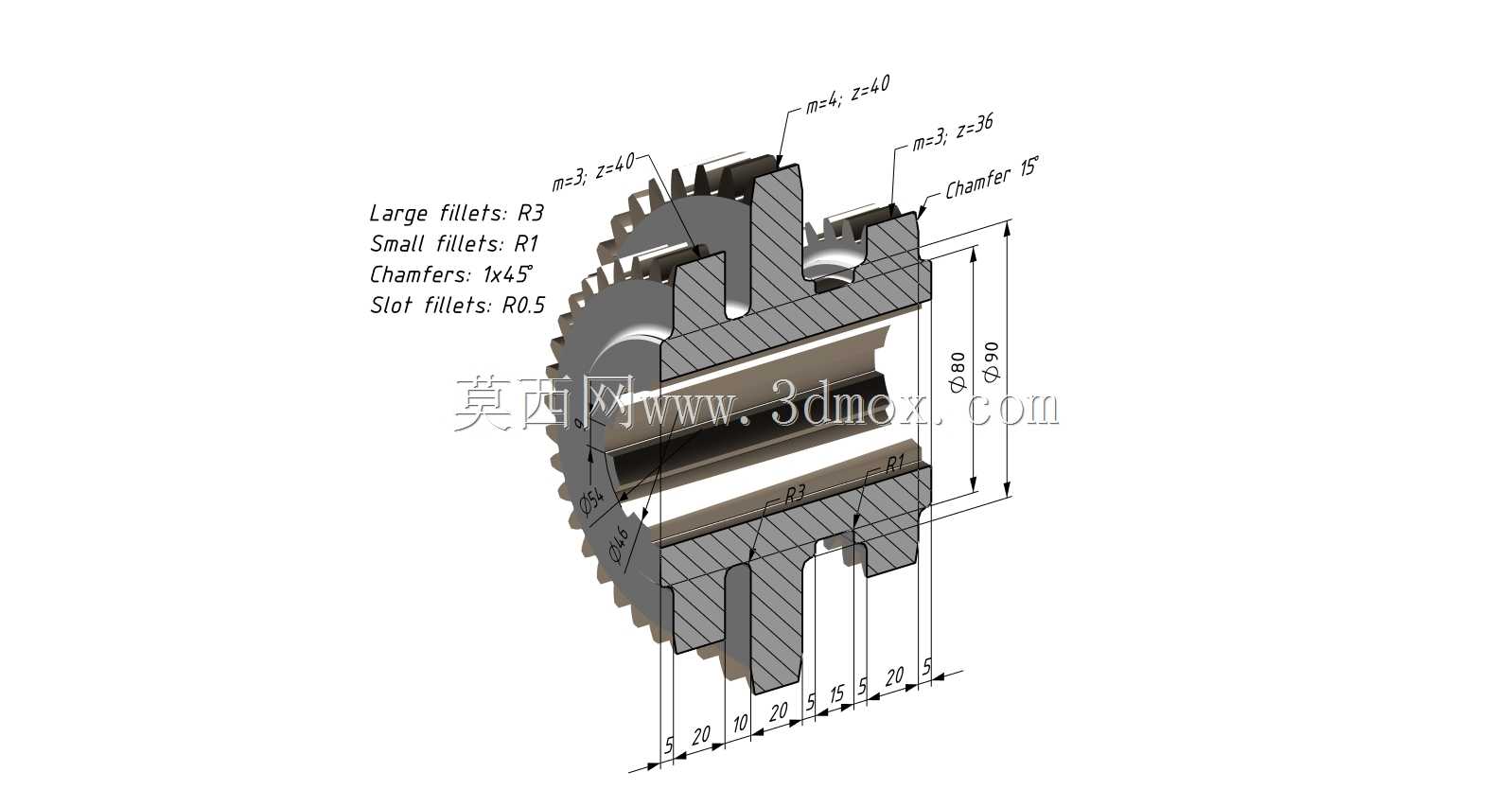

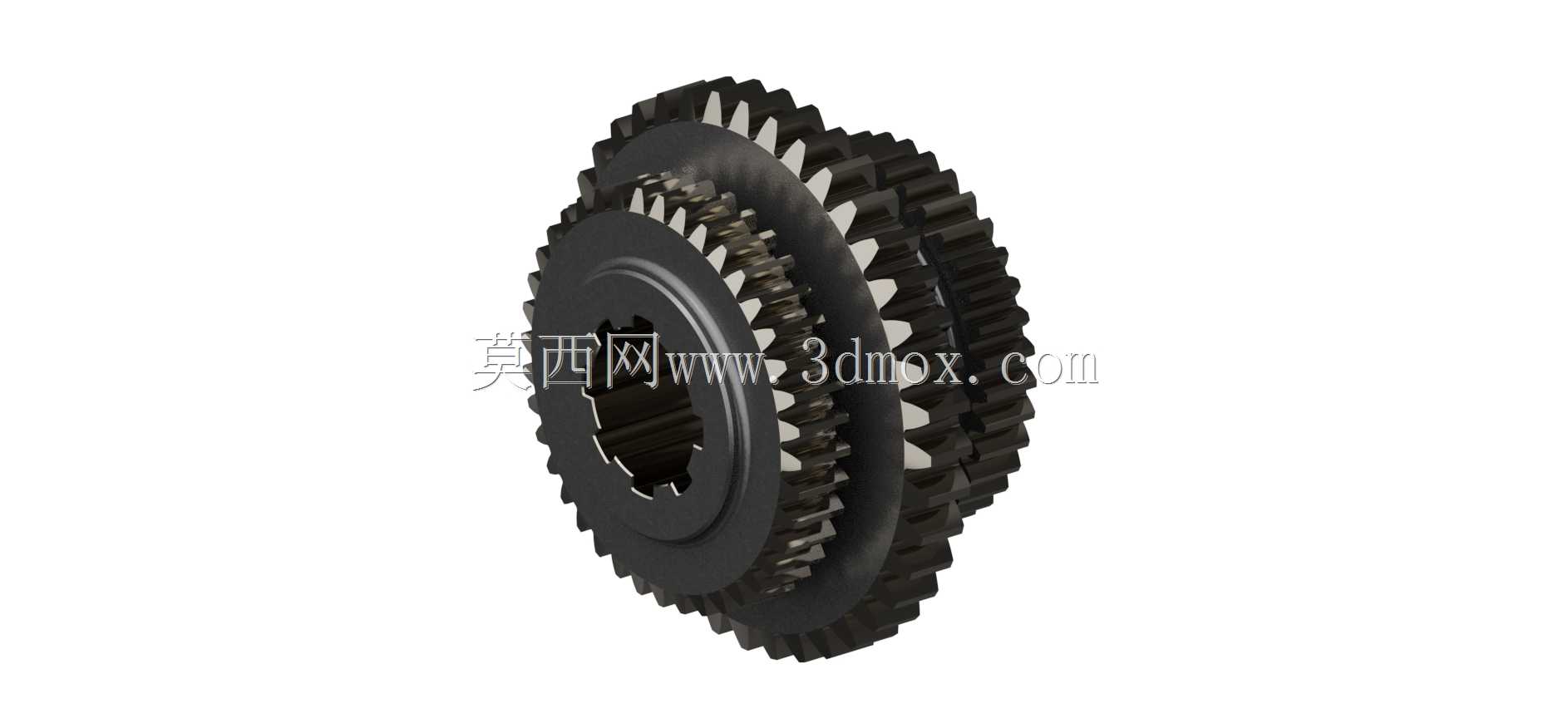

这款多联同轴齿轮组是机械传动系统中的核心动力传递部件,主要应用于需要多级定传动比匹配的动力传输场景,常见于中小功率的工业传动箱、精密机床进给机构、自动化生产线的动力分配单元以及小型工程机械的变速模块中,能够在紧凑的安装空间内实现多组转速与扭矩的匹配输出,替代分散布置的多组独立齿轮,大幅缩减传动机构的整体占用空间,提升传动链路的同轴度与运行稳定性。从功能特性来看,该齿轮组集成了三组不同参数的正齿轮结构,可同时与三个不同位置的啮合齿轮配合,实现单输入轴带动多组输出端的动力分配,或是通过不同齿数的齿圈组合实现固定速比的变速传动,齿轮啮合过程中传动比精准,传动效率高,正齿轮的啮合形式不存在轴向分力,可降低支撑轴承的轴向载荷,延长支撑部件的使用寿命。在设计思路上,该齿轮组采用一体化同轴结构设计,将三组齿轮集成在同一轮毂基体上,避免了分体式齿轮装配带来的同轴度误差、连接松动等问题,同时对结构的应力集中区域做了针对性的圆角处理:大圆角采用R3规格、小圆角采用R1规格,齿槽位置设置R0.5的圆角过渡,有效降低齿轮在交变载荷下的应力集中系数,提升零件的抗疲劳强度;轮毂端面设置1x45°的倒角,既方便装配时的导向导入,也能去除加工后的锐边毛刺,避免装配过程中划伤操作人员或配合部件。从外形尺寸与安装边界来看,该齿轮组最大外圆直径为90mm,轮毂定位段直径为80mm,轴向各段安装尺寸依次为5mm、20mm、20mm、10mm、20mm、5mm、15mm、5mm、20mm、5mm,总轴向长度可通过各段尺寸累加得到,安装时以中心内孔作为同轴定位基准,通过轴向的台阶面实现轴向位置的限位,可直接套装在对应直径的传动轴上,通过键连接实现周向的扭矩传递,安装过程无需额外调整多组齿轮的相对位置,装配难度低,定位精度有保障。三组齿轮分别采用不同的模数与齿数匹配,其中一组模数为4、齿数40,另外两组模数为3、齿数分别为46与36,可根据实际传动需求匹配对应的啮合齿轮,实现不同的传动比组合,适配不同的转速扭矩输出要求,参数化的设计逻辑也方便后续根据不同的安装空间、传动比需求快速调整齿轮参数,生成适配不同工况的衍生结构,大幅缩短同类型零件的设计迭代周期。
