詹森连杆机构多自由度运动结构设计

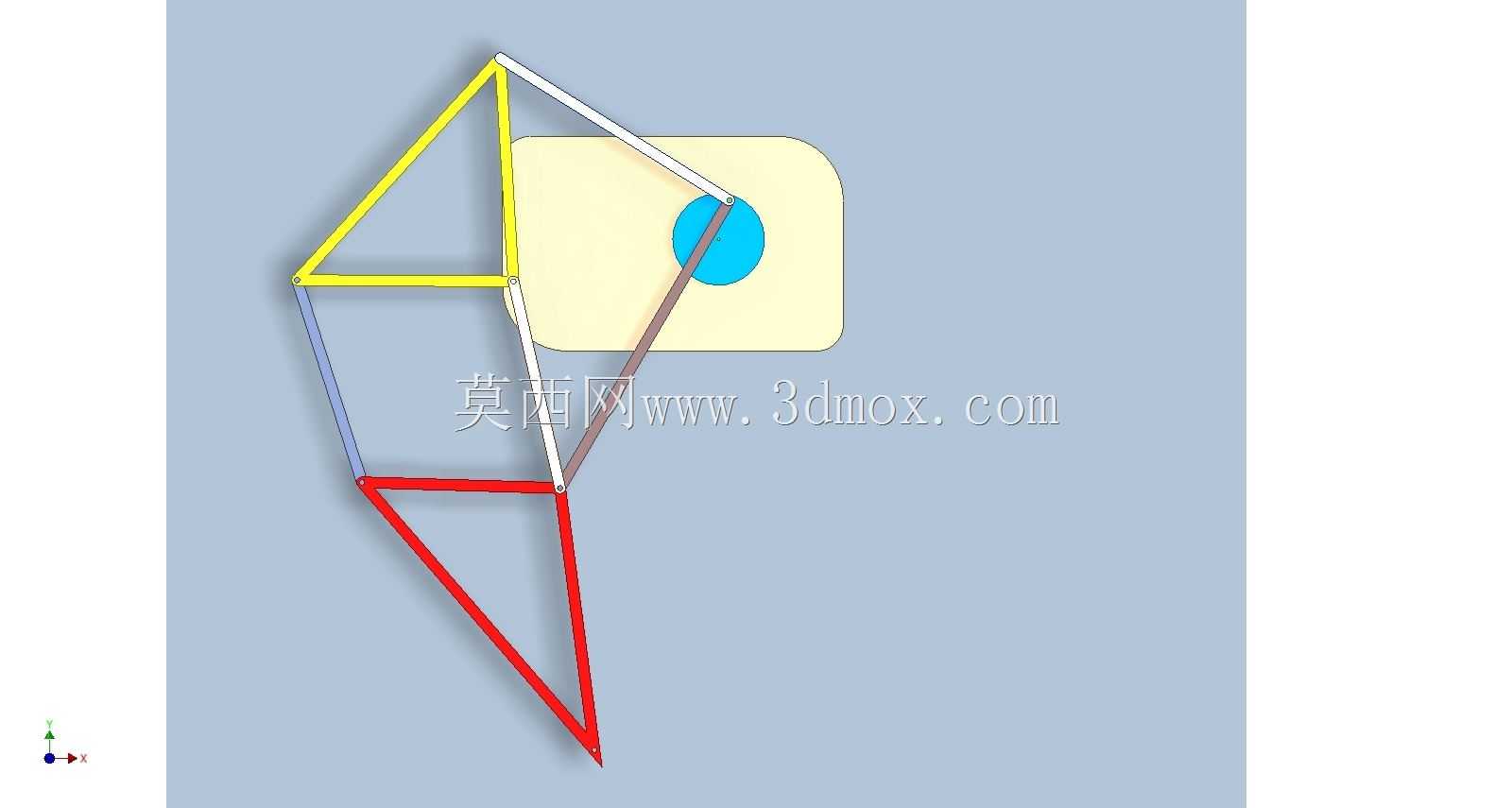

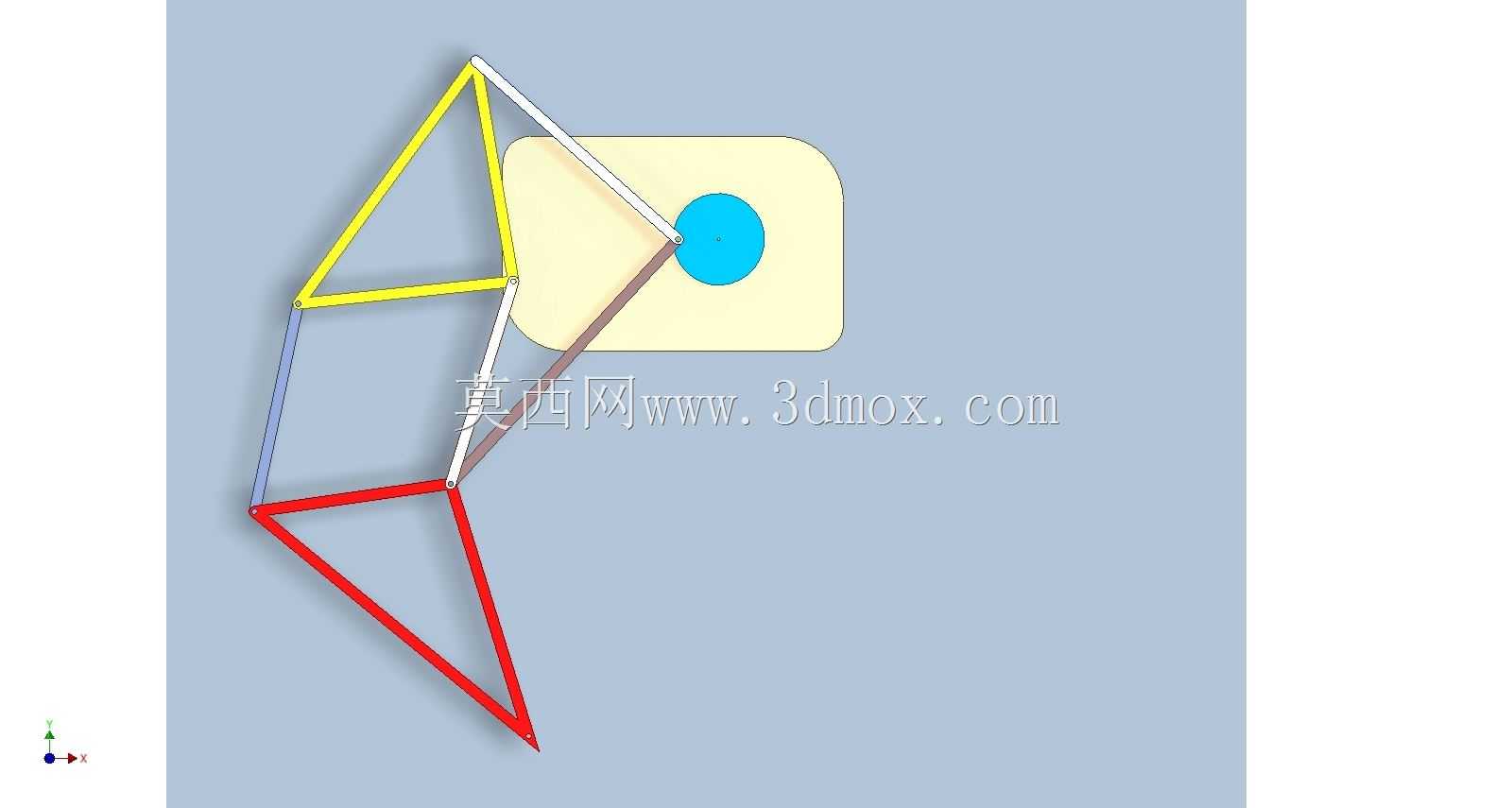

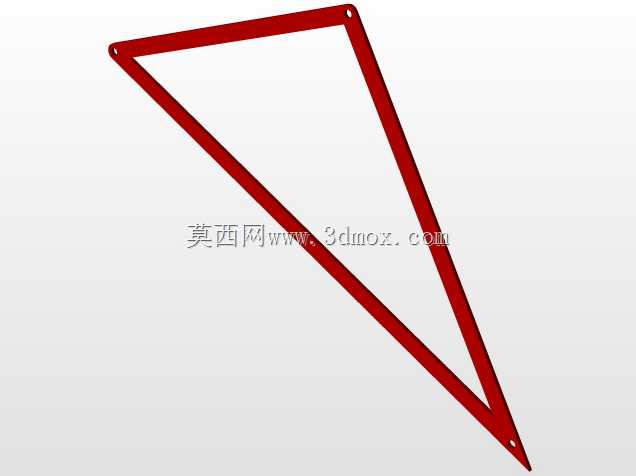

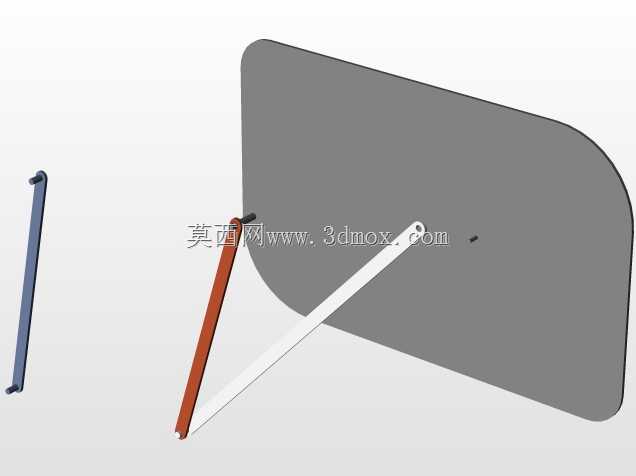

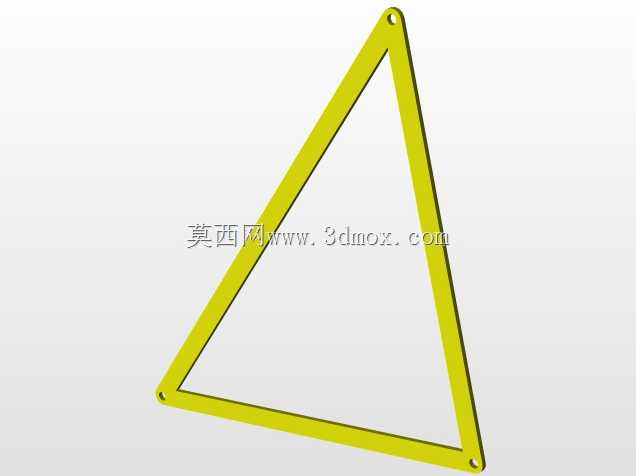

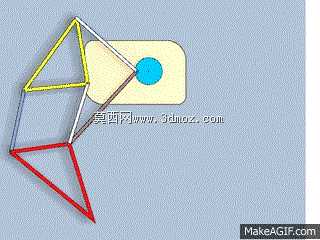

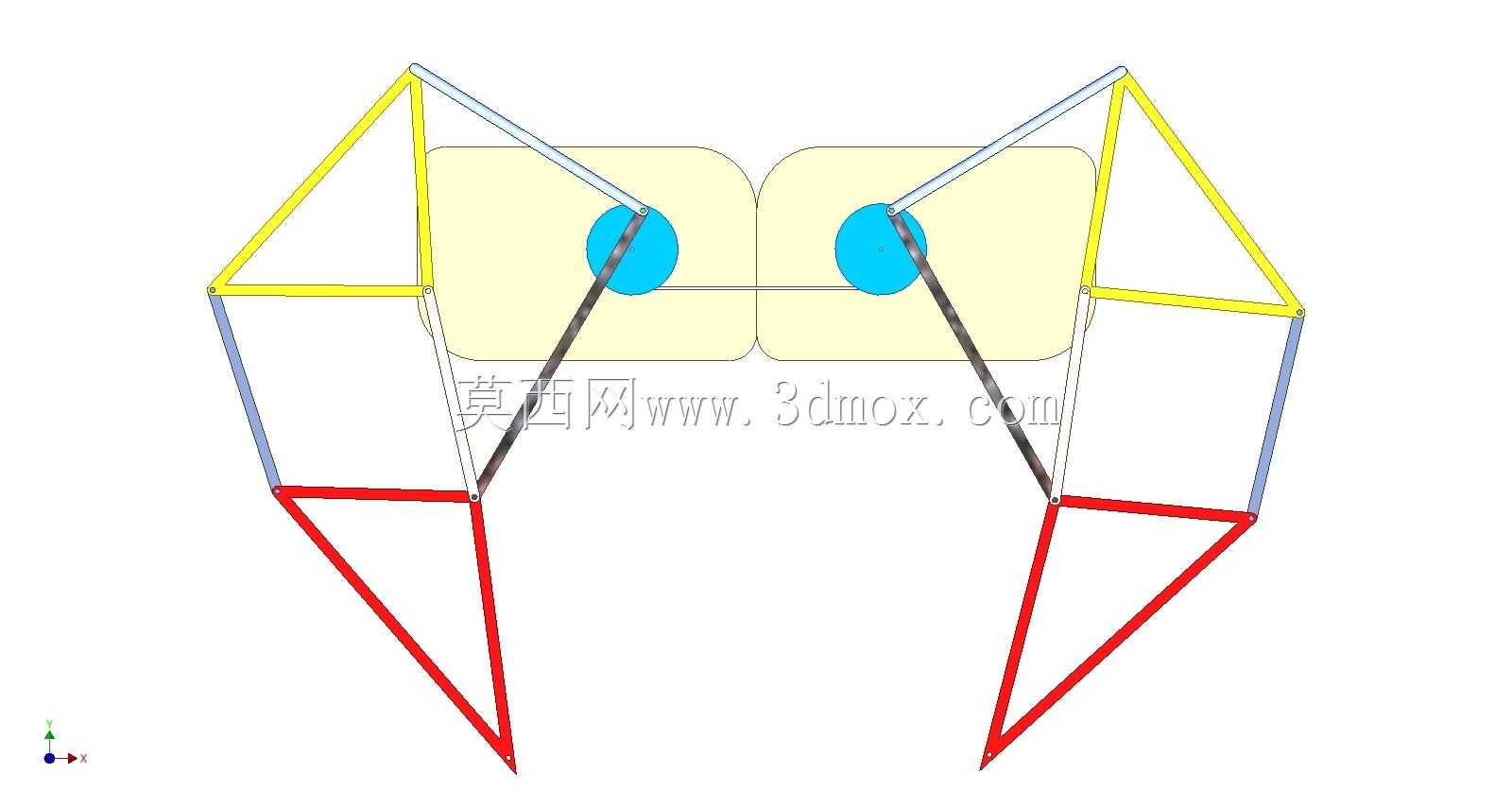

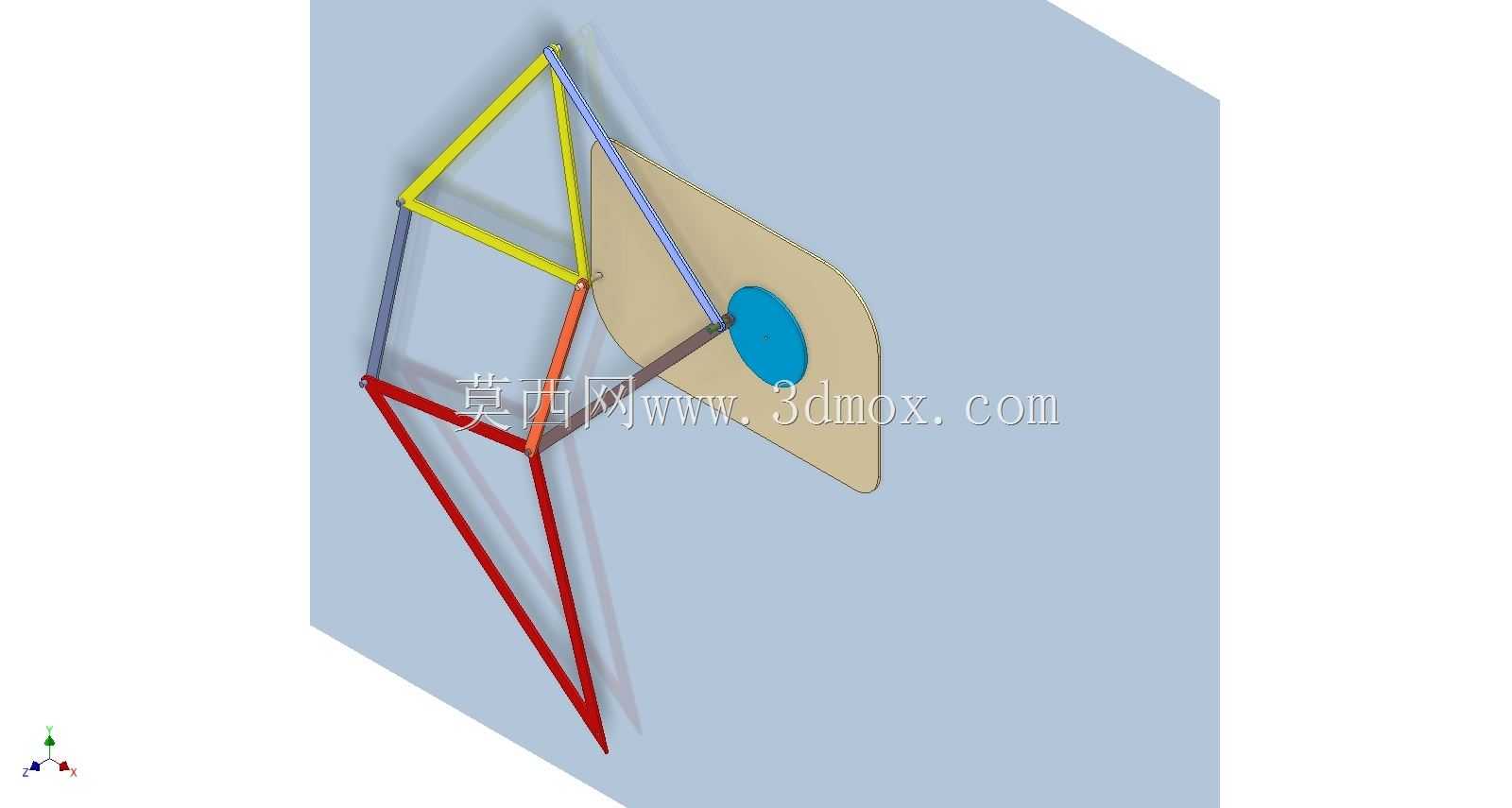

詹森连杆机构是经典的平面多连杆运动结构，在轻工自动化输送、仿生行走机械、教学演示教具、特种作业小型移动平台领域有着广泛的应用场景。这类连杆机构依托多组杆件的铰接配合，能够将单一的旋转输入转化为规律的步进式行走轨迹，无需复杂的电控程序即可实现稳定的周期性往复运动，在低成本自动化设备、无动力辅助输送装置中能够大幅降低系统的整体复杂度与运维成本。从实际用途来看，该结构既可以作为小型仿生行走机器人的核心行走单元，适配狭窄空间内的巡检、探测作业需求，也可以作为教学演示载体，直观展示平面连杆机构的自由度耦合、运动轨迹生成原理，帮助从业者快速理解多杆机构的运动传递逻辑，同时还能嵌入到轻工生产线的间歇送料工位，实现工件的定距步进输送，替代结构复杂的槽轮、棘轮机构，降低工位的运行噪音与磨损速率。在功能特性层面，这套连杆结构通过三组不同长度杆件的铰接配合，能够实现端点轨迹的精准可控，运动过程中无刚性冲击，杆件铰接处的受力分布均匀，长期运行下的磨损量远低于同行程的凸轮传动结构，同时机构的运动行程可通过调整杆件铰接点的位置实现灵活适配，无需重新加工整套核心构件，即可匹配不同的步距需求，适配多规格的作业场景。从设计思路来看，整套结构采用对称式杆件布局，固定端的旋转铰座作为动力输入点，通过长短杆件的长度配比计算，将连续旋转运动拆解为两组三角形连杆组的耦合摆动，最终输出端形成类椭圆的行走轨迹，保证运动过程中支撑阶段的轨迹平缓，抬升阶段的高度充足，避免行进过程中出现卡滞、打滑问题。在外形尺寸与安装边界层面，整套机构的固定安装面为带圆角的矩形基座，基座中心预留标准旋转轴安装孔位，可直接适配常规的低速输出轴，杆件展开后的最大运动包络范围覆盖基座外侧的三角形区域，安装时仅需预留对应摆动空间即可完成部署，铰接点均采用标准销轴配合，后期维护更换杆件无需复杂的专用工装，可快速完成拆装调整，适配不同的作业参数需求。
