壁挂式导向滑轮支撑组件结构设计

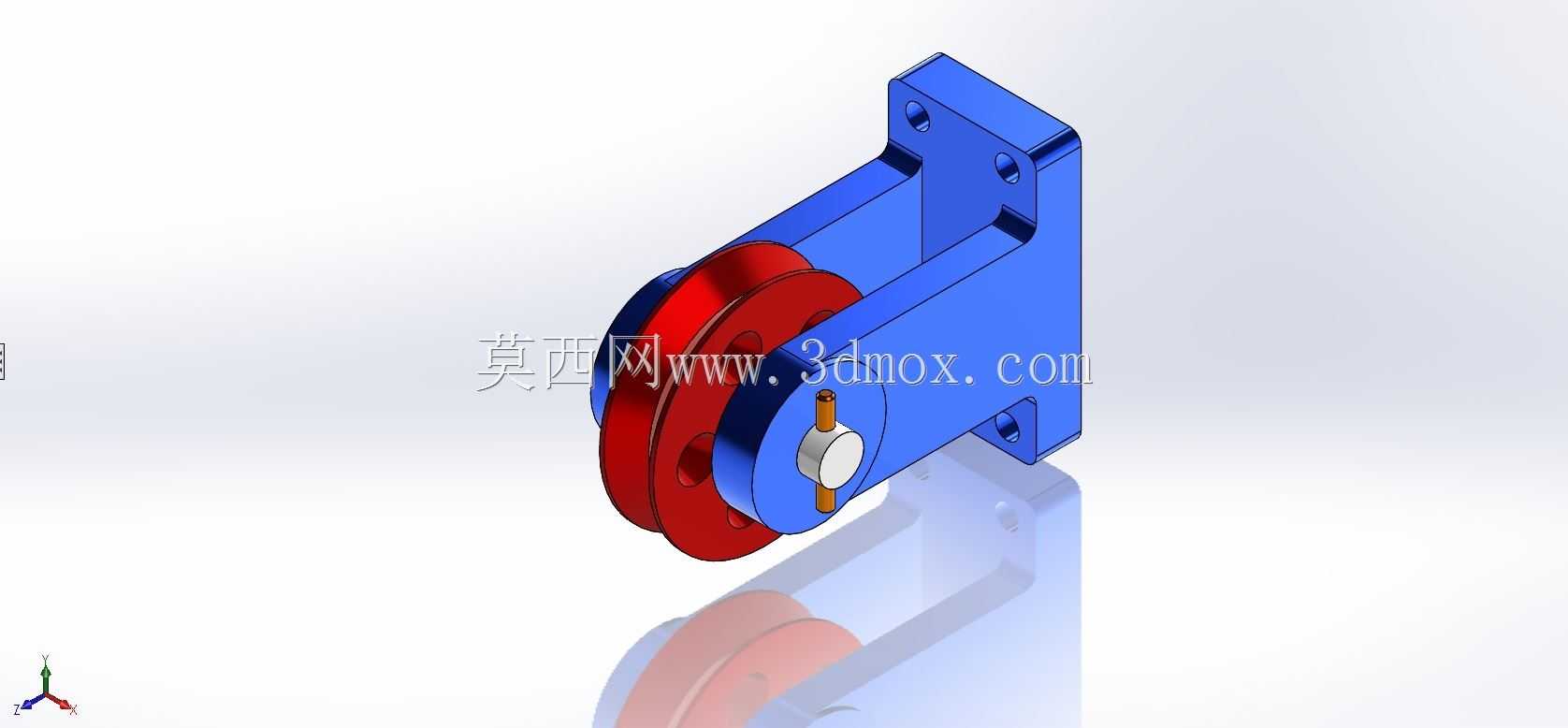

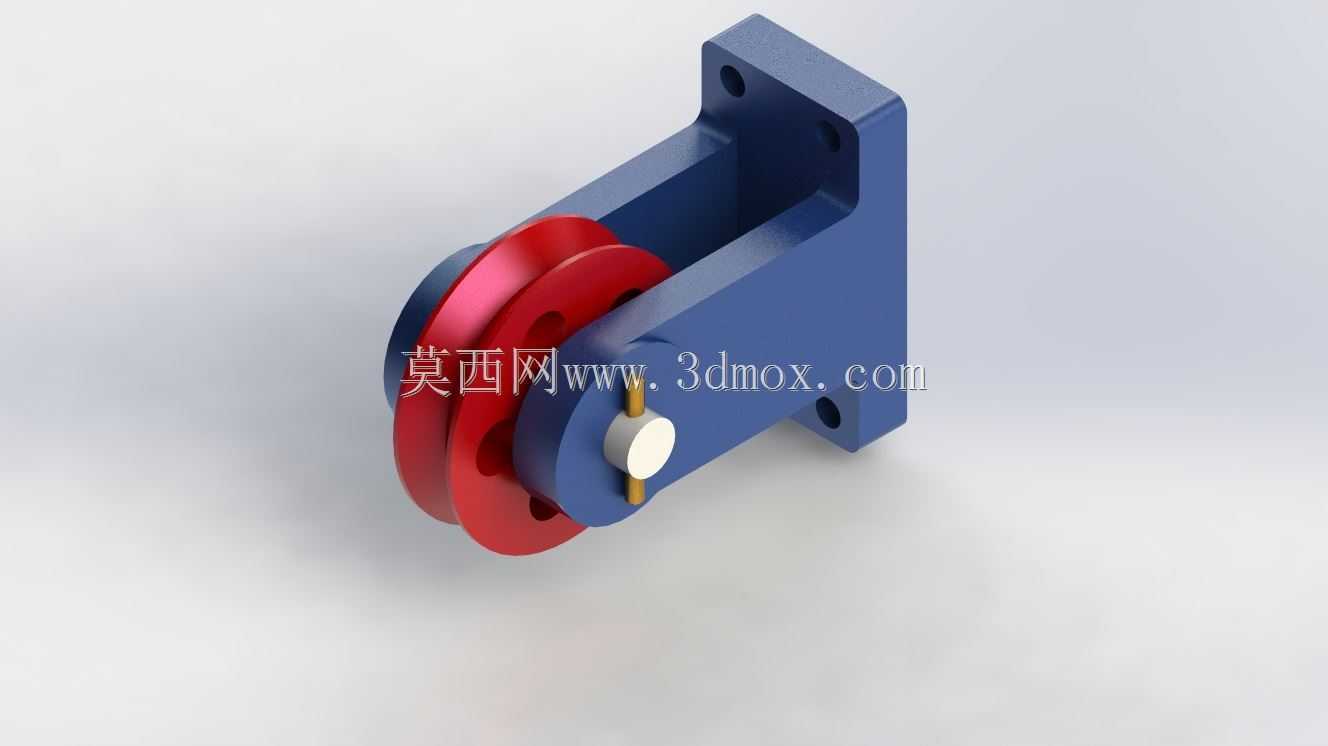

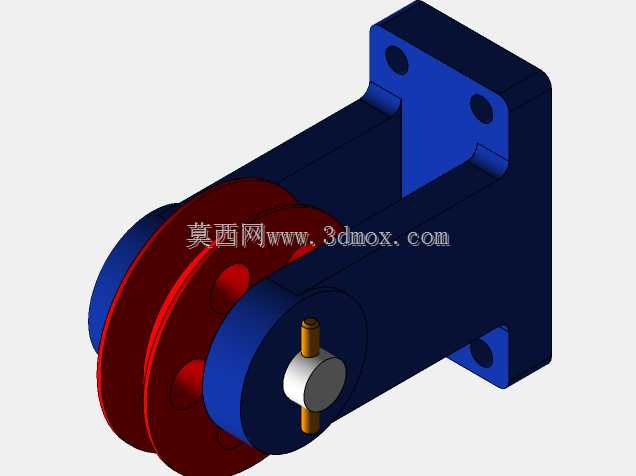

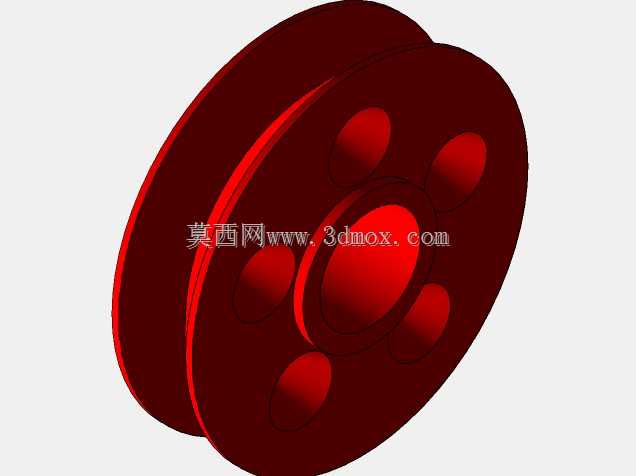

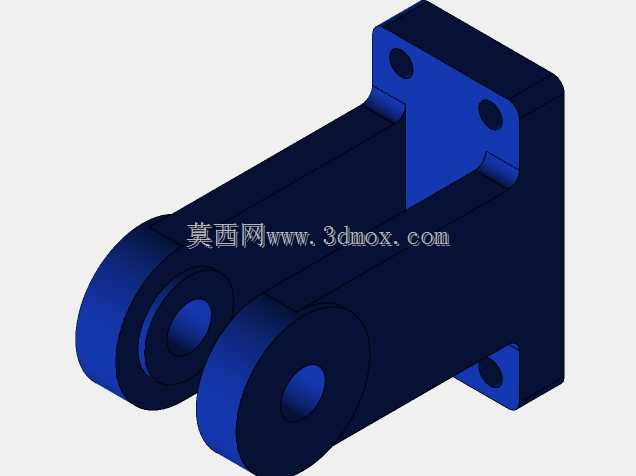

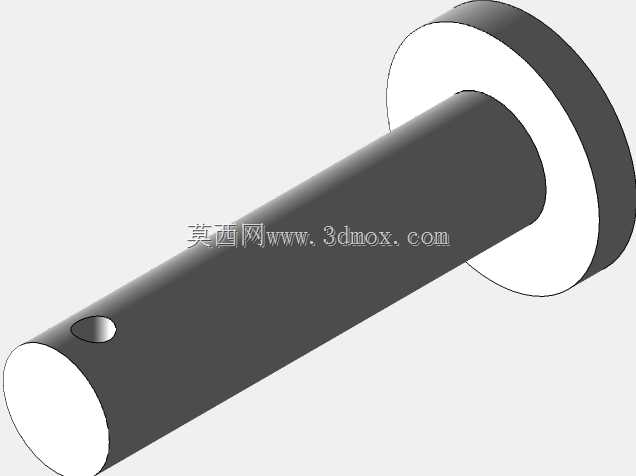

这款壁挂式导向滑轮支撑组件，主要应用在轻载物料导向移位、小型设备缆绳换向、生产线辅助走线等场景中，常见于车间工位辅助吊运、仓储轻型货物导向、小型设备传动走线等实际工况，能够为柔性缆绳、轻型牵引带提供稳定的转向支撑，减少牵引过程中的摩擦阻力，避免缆绳与安装基面直接摩擦造成的磨损，延长牵引构件的使用寿命。组件整体采用壁挂侧装的结构形式，核心功能是通过可自由转动的双槽滑轮，为经过的牵引件提供低阻力的转动支撑，同时依靠一体式的折弯支撑座将载荷传递到安装基面，保证受力过程中的结构稳定性。从设计思路来看，这款组件优先考虑了安装便捷性与运行可靠性，支撑座采用L型折弯的一体式结构，安装侧设置了四个对称分布的安装孔，能够适配常见的墙面、设备机架立面安装需求，安装时无需额外制作转接支架，直接通过螺栓即可完成固定，有效降低了现场安装的适配成本。滑轮部分采用双轮槽的结构设计，能够同时兼容两根独立牵引件的走线需求，也可以单槽使用适配不同直径的牵引绳，轮槽的圆弧过渡设计能够避免牵引绳在运行过程中出现卡滞、硬折的问题，减少牵引件的弯折损耗。滑轮与支撑座之间通过带限位的销轴完成连接，销轴端部设置了防脱限位结构，避免设备运行过程中销轴窜动脱出导致滑轮脱落，同时销轴与滑轮内孔之间预留了合理的转动间隙，保证滑轮转动顺畅无卡涩，即使在长期未润滑的工况下也能保持稳定的转动性能。从安装边界来看，支撑座的安装面与滑轮的外端面预留了足够的安全间隙，避免牵引绳运行过程中与安装基面发生摩擦，滑轮的外伸长度经过合理设计，既保证牵引件有足够的活动空间，又不会因为外伸过长导致支撑座承受过大的弯矩载荷，整体结构的受力路径清晰，牵引载荷通过滑轮传递到销轴，再由销轴均匀传递到支撑座的两个侧板上，最终通过安装面的螺栓分散到安装基面，受力分布均匀，能够长期承受稳定的径向载荷，不会出现局部应力集中导致的结构变形。组件的整体外形紧凑，占用安装空间小，在狭小的安装工位上也能完成布置，同时结构没有冗余的多余零件，日常维护仅需定期检查销轴的紧固状态与滑轮的磨损情况即可，维护成本极低，非常适合各类轻型牵引导向的工况使用。
