斯特林动力装置结构演示三维设计

　　本次呈现的斯特林动力装置结构，是外燃式热机原理的具象化结构实现，这类动力装置在分布式低品位热能利用、教学演示、偏远区域小型离网供电、余热回收场景中有着不可替代的应用价值，区别于内燃机依赖燃料在缸内爆燃做功的逻辑，它通过外部热源对工质持续加热，依靠封闭腔体内工质的周期性热胀冷缩推动活塞往复，再通过传动机构将直线运动转化为旋转动力输出，整个做功过程工质完全封闭在回路内，不需要频繁进排气，运转平顺性与噪音控制表现远优于同功率等级的小型内燃机。

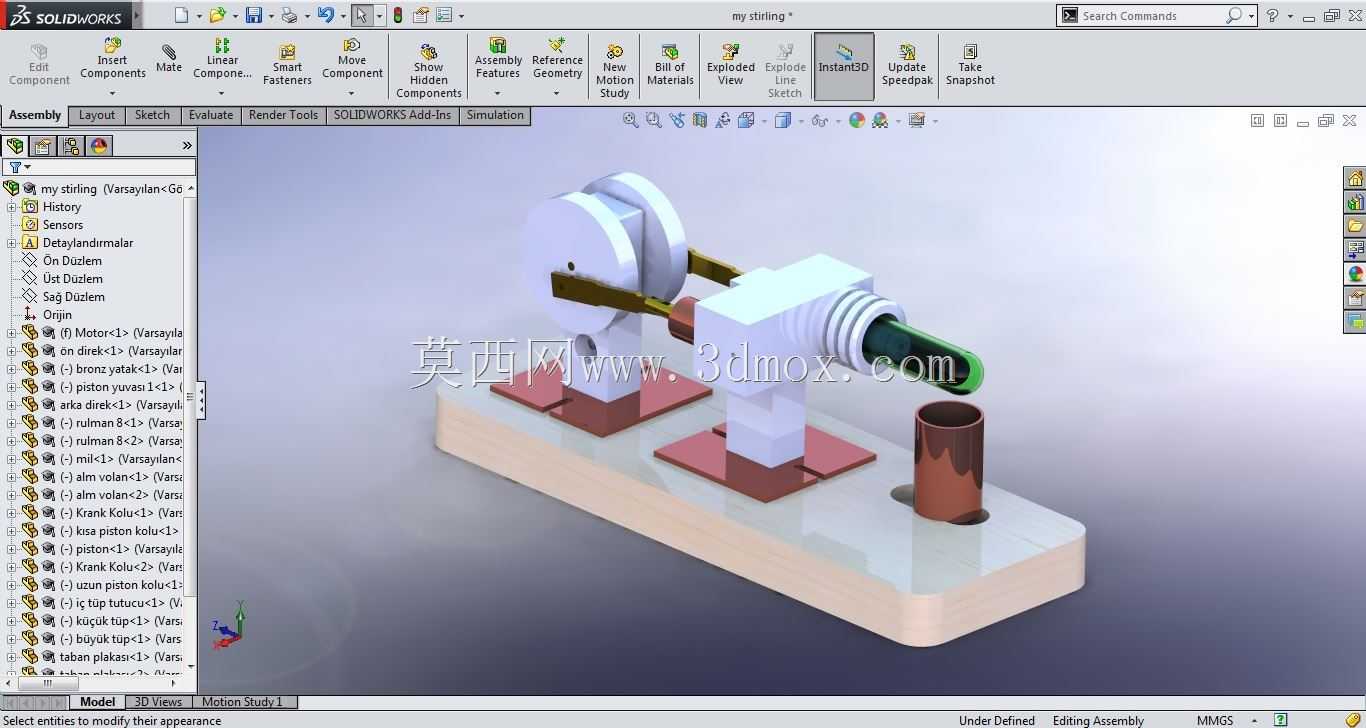

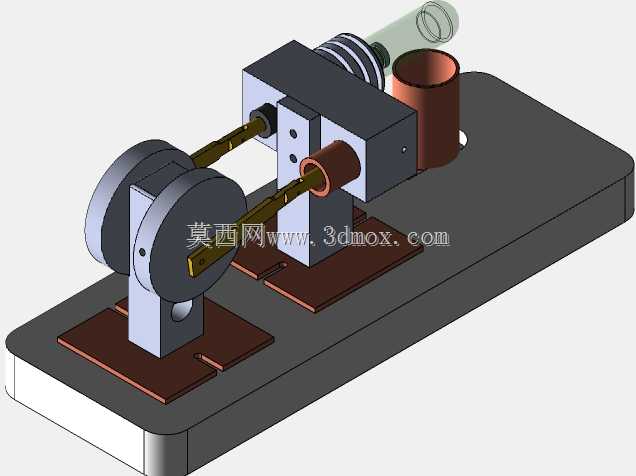

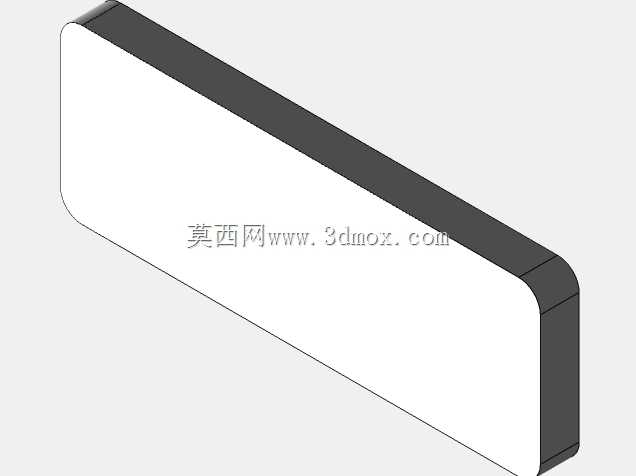

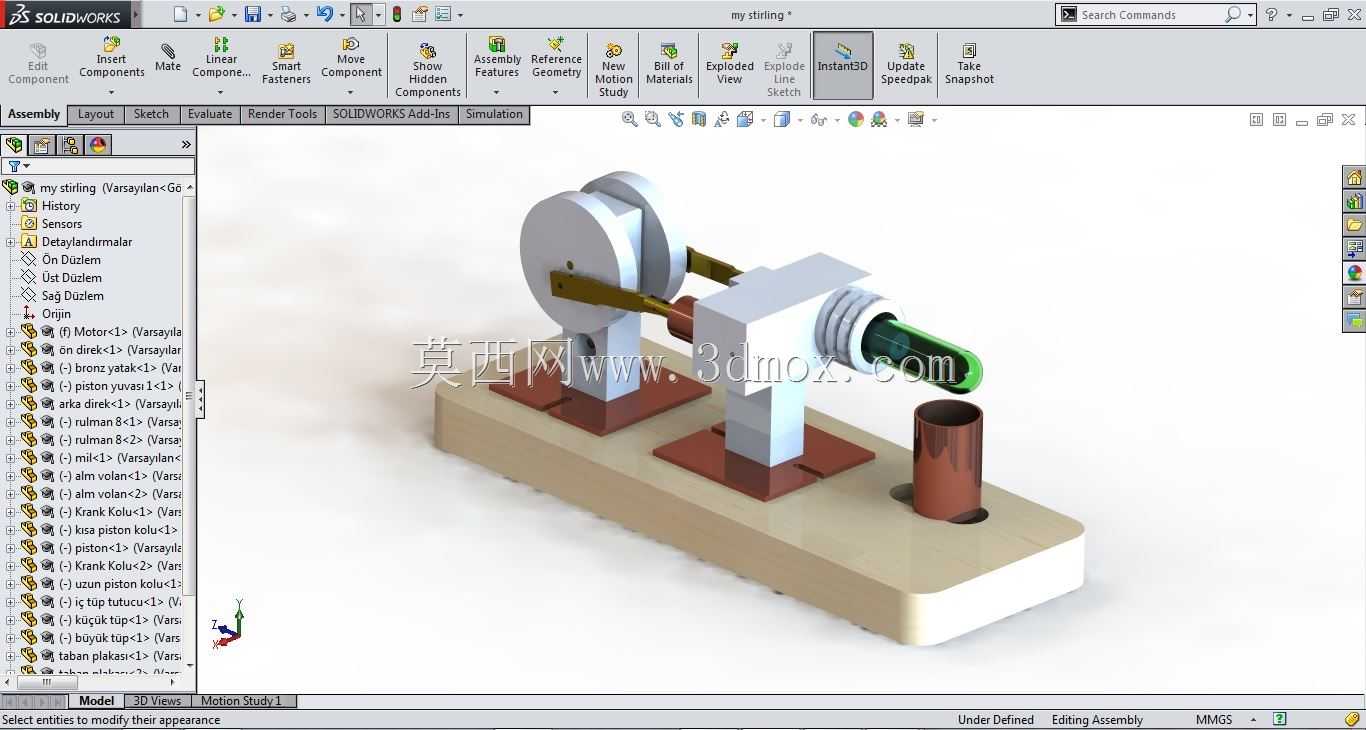

　　从结构设计逻辑来看，整套装置采用卧式双活塞布局，动力活塞与置换活塞呈平行排布，固定在一体化成型的绝缘基座上，基座采用层压木质或工程塑料材质，既可以隔绝外部热源向传动侧的热量传递，避免连杆、曲柄等运动副受热膨胀出现卡滞，也能为所有组件提供统一的安装定位基准，所有支撑立柱都通过方形安装法兰与基座贴合，采用沉头螺钉锁紧，安装时不需要额外制作定位工装，只要对齐基座上预加工的安装孔位即可完成组件固定，安装边界控制在长220mm、宽100mm、高130mm的矩形空间内，不需要预留过大的周边操作间隙，适合放置在实验台、展示柜这类狭小空间内使用。

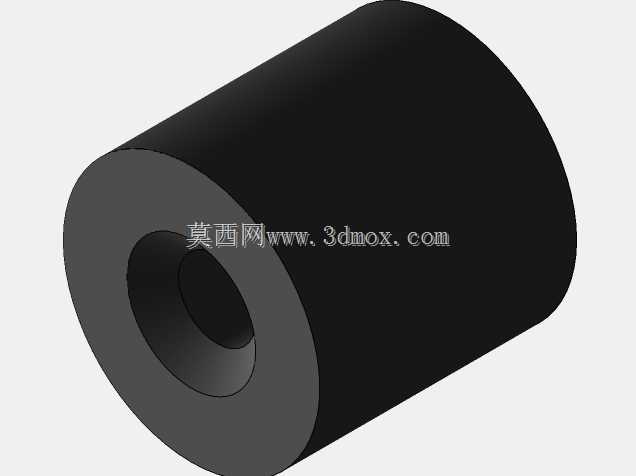

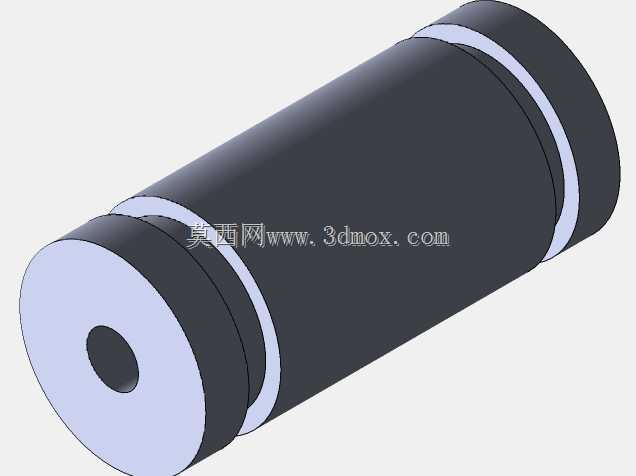

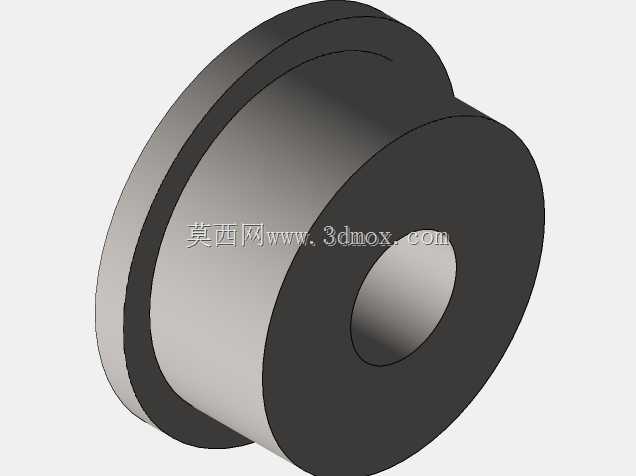

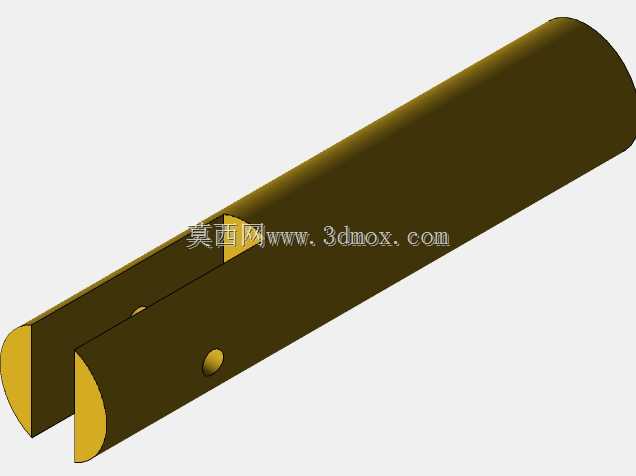

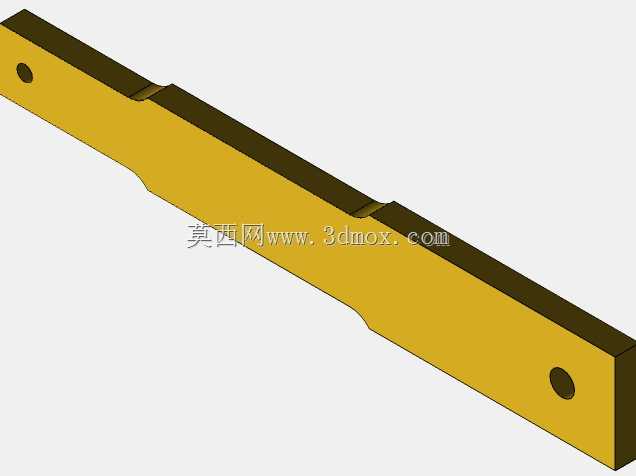

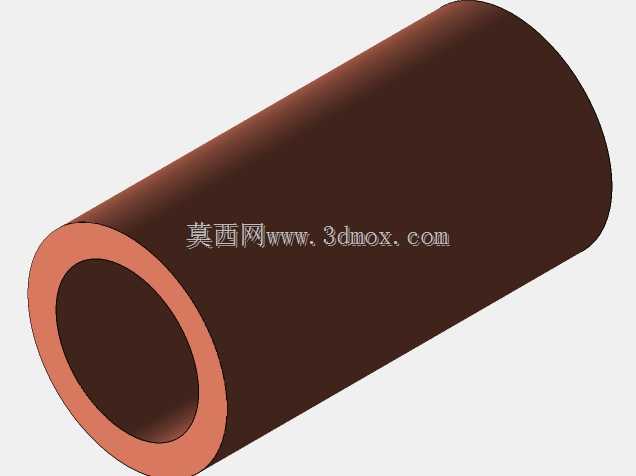

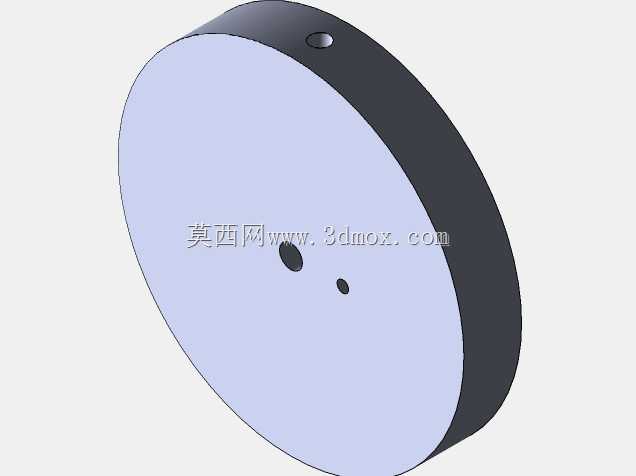

　　核心做功组件的设计充分考虑了运动干涉与密封可靠性，动力活塞侧采用阶梯式气缸结构，活塞与缸壁之间采用间隙密封配合，加工时严格控制活塞外圆与缸体内孔的圆柱度公差在0.02mm以内，既保证活塞往复运动时的气密性，又不会因为摩擦阻力过大消耗输出功；置换活塞连接的活塞杆从动力气缸端盖的导向孔穿出，导向孔内嵌有聚四氟乙烯导向套，既可以对活塞杆的运动轨迹做径向约束，避免活塞运动过程中出现偏磨，也能减少往复运动的摩擦阻力。传动部分采用对称式曲柄连杆结构，两个活塞的连杆分别连接到曲轴的两个错拐轴颈上，相位角严格控制在90度，保证置换活塞的运动始终超前动力活塞四分之一个周期，匹配斯特林循环的工质流动时序要求，曲轴的支撑端采用铜套滑动轴承，直接集成在支撑立柱的安装孔内，不需要额外加装轴承座，减少了零件数量与装配工序，曲轴的动力输出端延伸至飞轮侧，飞轮采用圆盘式结构，通过键连接与曲轴固定，依靠自身转动惯量抵消活塞往复运动的死点冲击，保证整套装置运转的连续性，即使外部热源温度出现小幅波动，飞轮储存的动能也能维持曲轴持续转动，不会出现中途停机的问题。

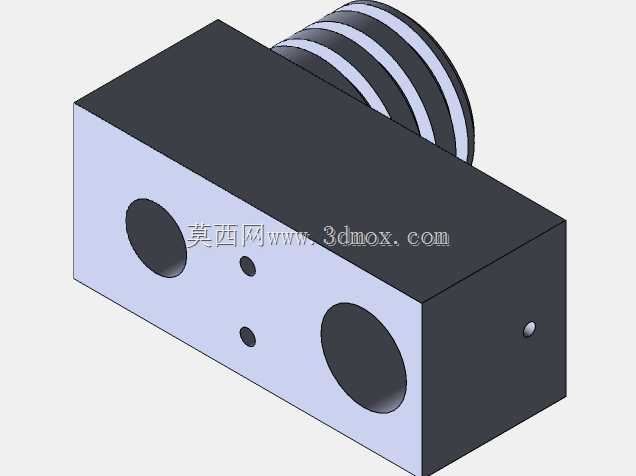

　　热源适配部分的设计兼顾了演示性与实用性，装置的加热端直接裸露在气缸外侧，可适配酒精灯、小型电热片、工业余热气流等多种外部热源，不需要对装置本身做结构改造，只要将热源对准加热端即可启动运转；冷端采用外露式散热翅片结构，依靠空气自然对流即可完成工质冷却，不需要额外加装水冷回路或者散热风扇，简化了附属配套要求。整套结构的所有运动部件都没有设置额外的安全防护罩，主要是面向教学演示场景设计，运转时可以直观观察到活塞往复、连杆摆动、曲轴旋转的完整运动过程，帮助学习者快速理解外燃机的做功逻辑，在实际用于余热回收场景时，可根据现场安全要求在传动侧加装透明亚克力防护罩，不影响结构观察的同时避免运动部件剐蹭操作人员。

　　从装配与维护的角度来看，所有零件都采用模块化设计，气缸、活塞、连杆、曲轴、支撑柱都可以单独拆卸更换，不需要对其他组件做破坏性拆解，日常维护只需要定期在连杆铰接点、曲轴支撑位置涂抹少量润滑脂，即可保证长期运转的可靠性，因为工质完全封闭在气缸回路内，不需要像内燃机一样定期更换机油、清理积碳，维护成本极低。在实际选型应用时，这类小型斯特林动力装置可作为小型发电装置的动力核心，搭配低功率发电机即可为野外监测设备、小型照明负载提供持续电力，也可作为热能转换实验的教学载体，帮助学生理解热力学循环的实际转化过程，其结构设计中采用的相位匹配、密封配合、运动惯量补偿思路，也可以为更大功率等级的斯特林发动机开发提供结构参考。
