圆锥棱锥几何造型教学演示结构

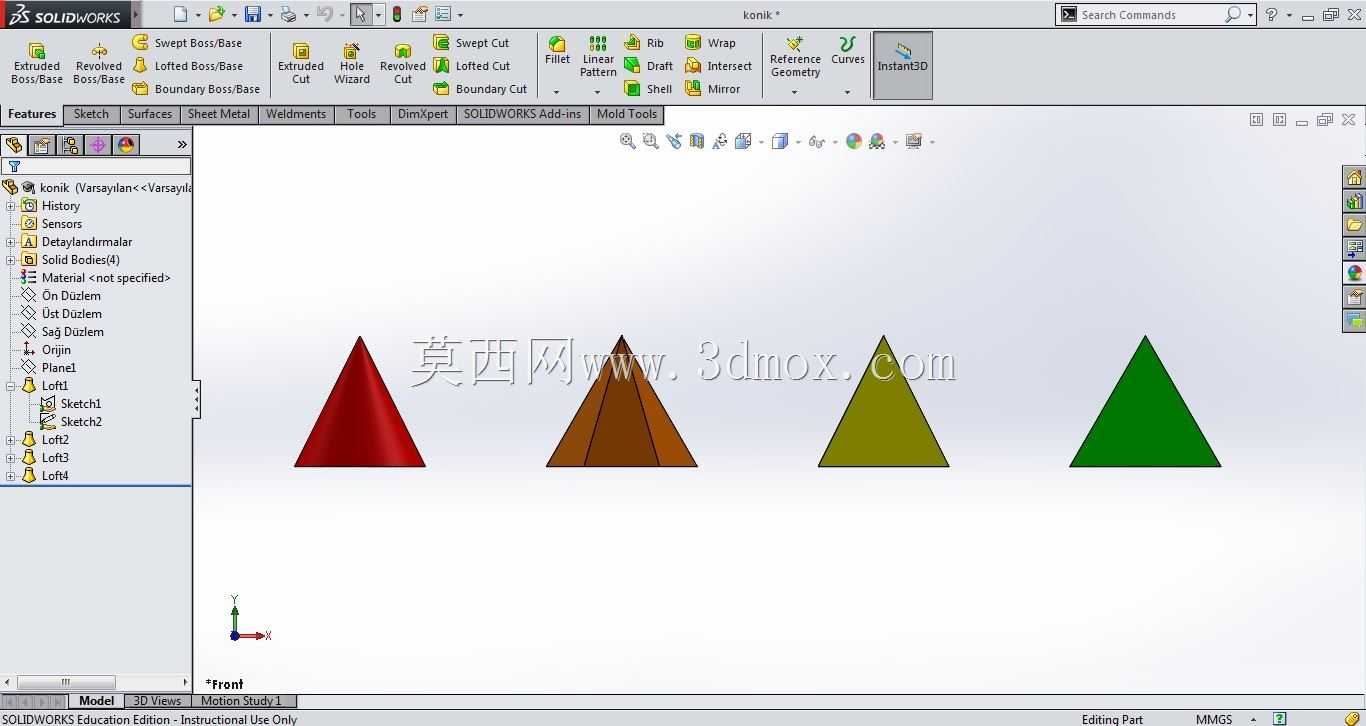

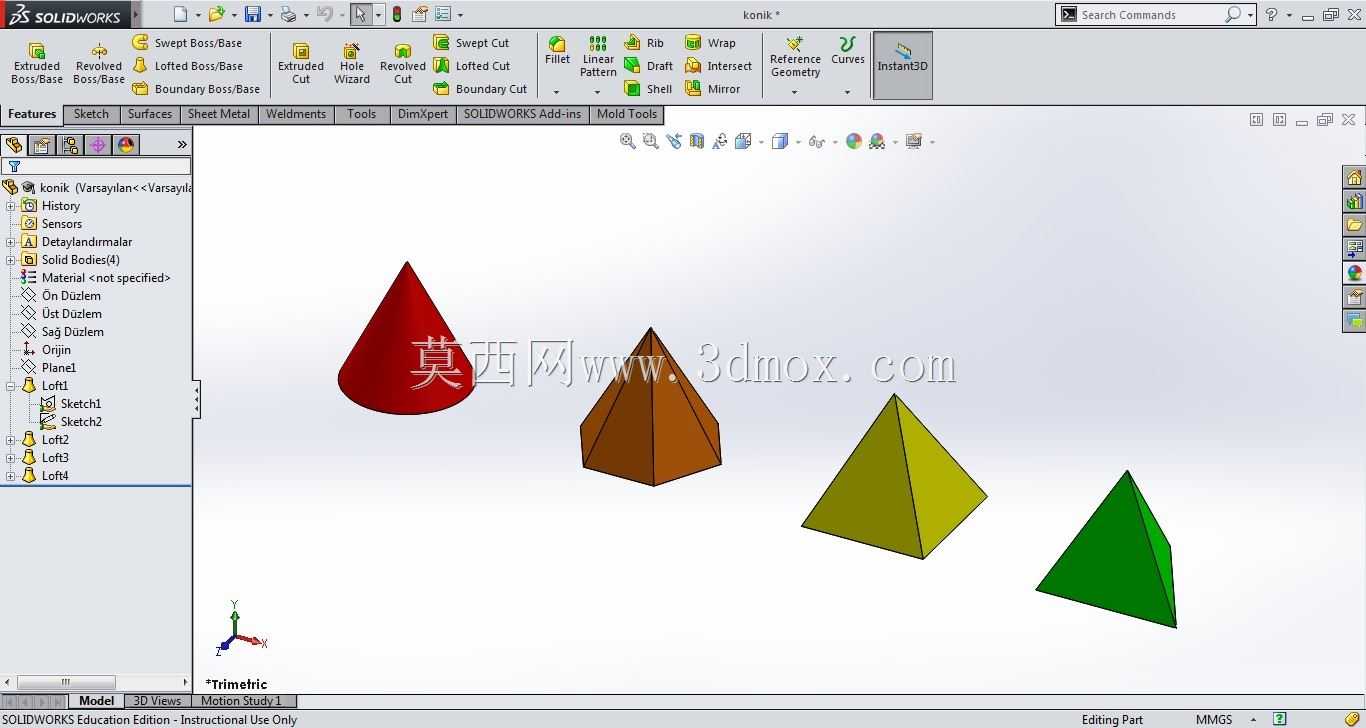

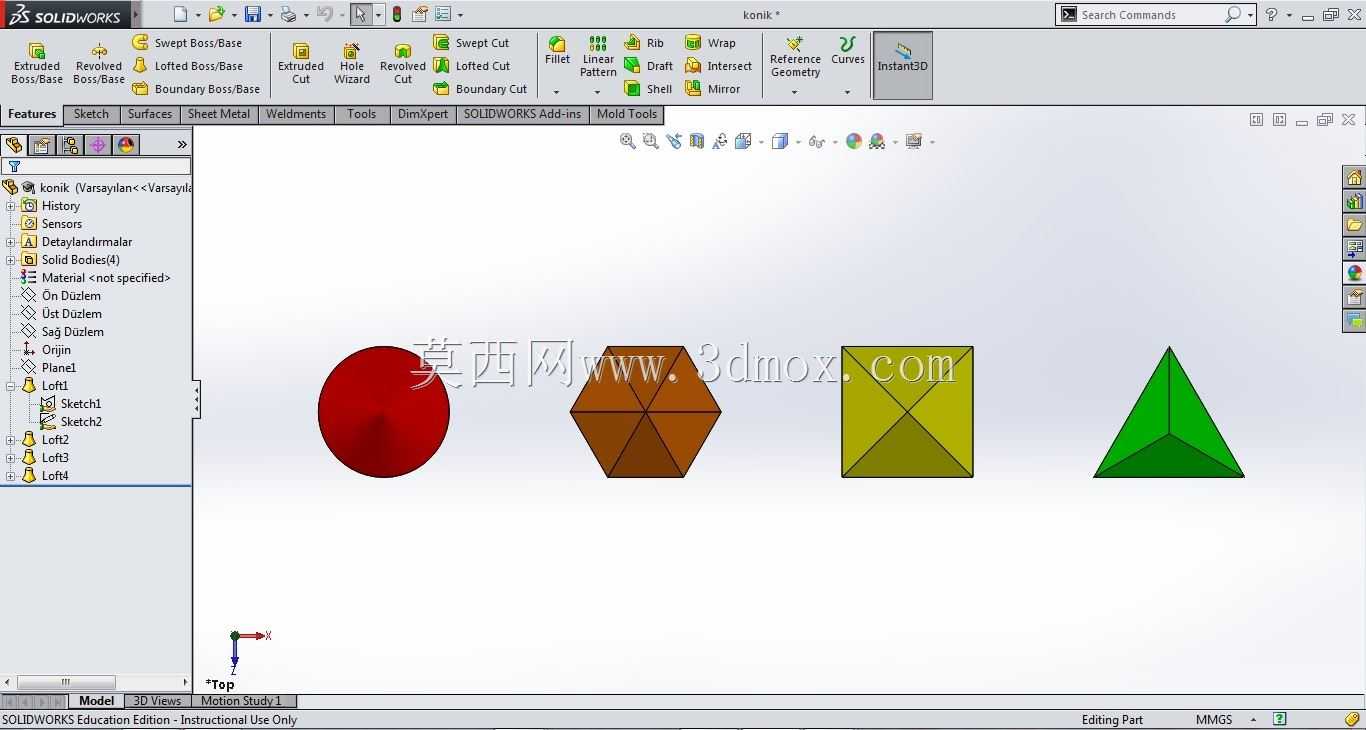

　　在机械结构设计的基础教学、工装夹具定位元件开发以及非标设备的导向结构选型过程中，圆锥与棱锥类基础几何体是应用频率极高的结构单元，这类结构的建模逻辑掌握程度，直接决定了后续复杂锥面配合、导向定位结构的设计效率。本次呈现的四款锥类实体，分别对应正圆锥、四棱锥、三棱锥等典型锥面结构，覆盖了工程场景中绝大多数锥类结构的基础形态。从实际应用场景来看，正圆锥结构常被用于设备的快速导向定位销、流体管路的节流锥面、物料输送的导流结构，这类结构依靠连续变化的锥面实现无卡滞的导入效果，在自动化装配线的工件定位工位，圆锥定位销可以补偿工件±2mm以内的位置偏差，无需额外的视觉校正即可完成精准对位，相比圆柱定位销对工件定位孔的位置精度要求降低60%以上，

　　大幅降低上游机加工序的精度控制成本。棱锥类结构则更多应用在需要防转的定位场景，比如焊接工装的工件支撑座、模具的内模镶件定位结构，依靠多面贴合的棱边实现周向锁止，避免工件在加工或装配过程中出现周向转动，其中四棱锥结构的四个贴合面可以均匀承受径向载荷，在大吨位冲压模具的送料定位结构中，四棱锥定位块的抗冲击载荷能力比同尺寸圆锥定位结构高出40%，适合承受频繁的往复冲击载荷。从设计思路来看，这几款锥类结构均采用SolidWorks的放样凸台特征完成建模，建模过程中首先绘制底部的封闭轮廓，正圆锥对应底部圆形轮廓，棱锥对应底部正多边形轮廓，顶部轮廓统一收敛为一个草图点，通过控制两个轮廓之间的放样路径，保证锥面的母线直线度误差控制在0.

　　02mm以内，满足工程场景中锥面配合的形位公差要求。建模过程中需要特别注意轮廓的约束关系，正圆锥的底部圆形需要与原点添加同心约束，顶部收敛点需要与底部轮廓的中心添加重合约束，避免生成的锥面出现偏心，导致后续工程图导出时出现尺寸标注基准偏移的问题；棱锥结构的底部正多边形需要添加边相等、中心与原点重合的约束，保证各个棱面的锥度一致，避免出现单侧壁厚不均的问题。从外形尺寸与安装边界来看，这类基础锥类结构的尺寸可以根据实际应用场景灵活缩放，作为定位元件使用时，通常锥度控制在1:50到1:10之间，小锥度结构具备自锁特性，适合需要长期保持配合状态的固定连接场景，大锥度结构具备快速拆装特性，适合频繁更换工件的快换工装场景。安装边界方面，

　　锥类结构通常与安装基座采用过盈配合或者螺纹连接，底部需要预留至少5mm的圆柱直段作为安装定位段，避免锥面直接与安装基座接触导致装配应力集中，直段与锥面的衔接处需要添加R0.5mm的圆角过渡，降低应力集中系数，提升结构的抗疲劳寿命。在实际建模练习过程中，这类基础几何体的建模训练可以帮助设计人员快速掌握放样特征的约束逻辑、多轮廓草图的基准对齐方法，为后续复杂的变径管路、异形导流结构、锥形凸轮等复杂零件的建模打下基础，很多刚入行的结构设计人员在处理锥面配合结构时，容易出现锥度计算错误、轮廓约束不全导致的建模失败问题，通过这类基础结构的反复建模练习，可以形成标准化的锥类结构建模流程，将单款锥类零件的建模时间从15分钟压缩到2分钟以内，大幅提升整体设计效率。另外在工程图导出环节，锥类结构的尺寸标注需要明确标注大端直径、小端直径、锥度或者锥角参数，避免加工环节出现尺寸误解，棱锥结构还需要标注相邻棱面的夹角参数，保证加工后的棱面角度与设计值一致，避免装配时出现贴合间隙超差的问题。
