L型多工位包装输送分拣设备结构

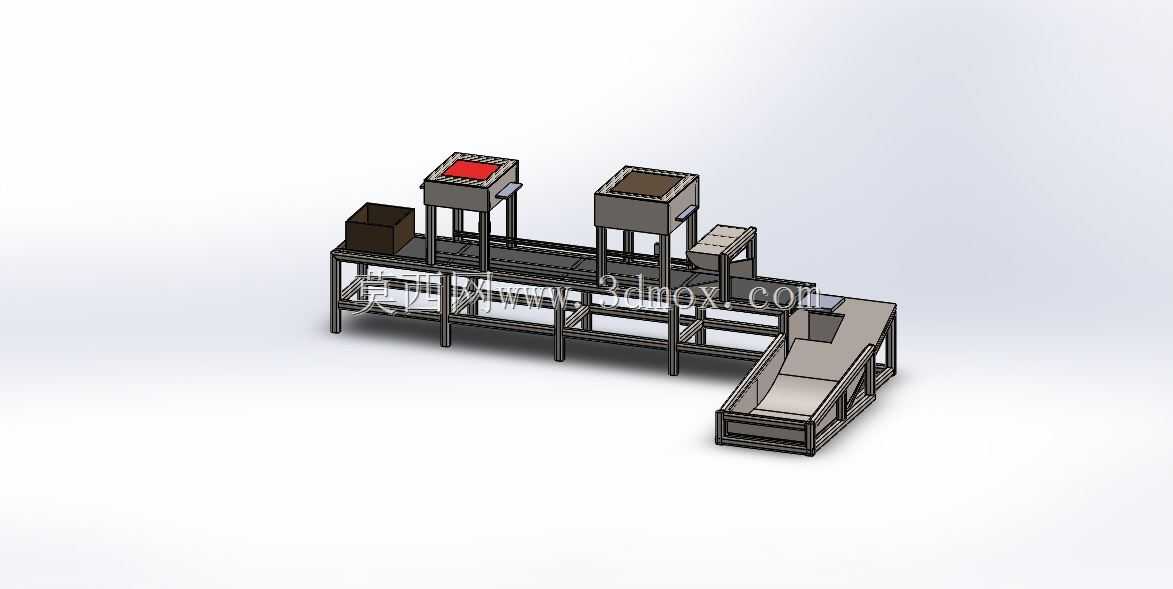

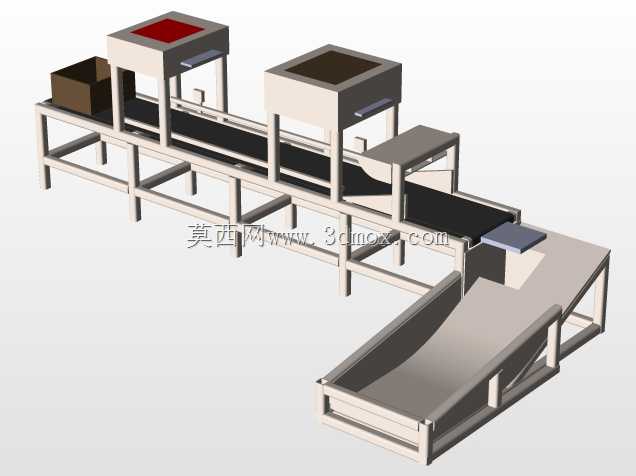

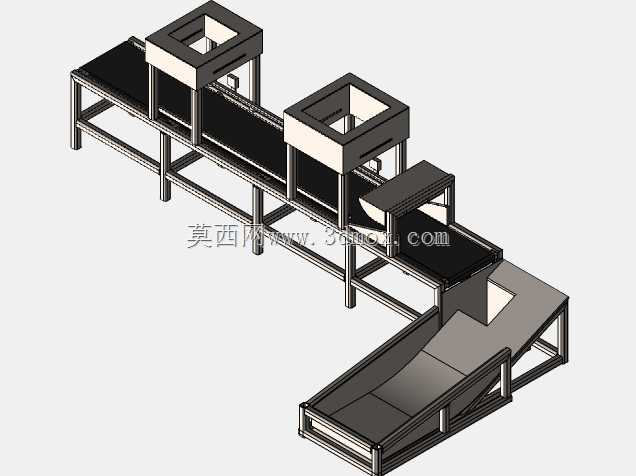

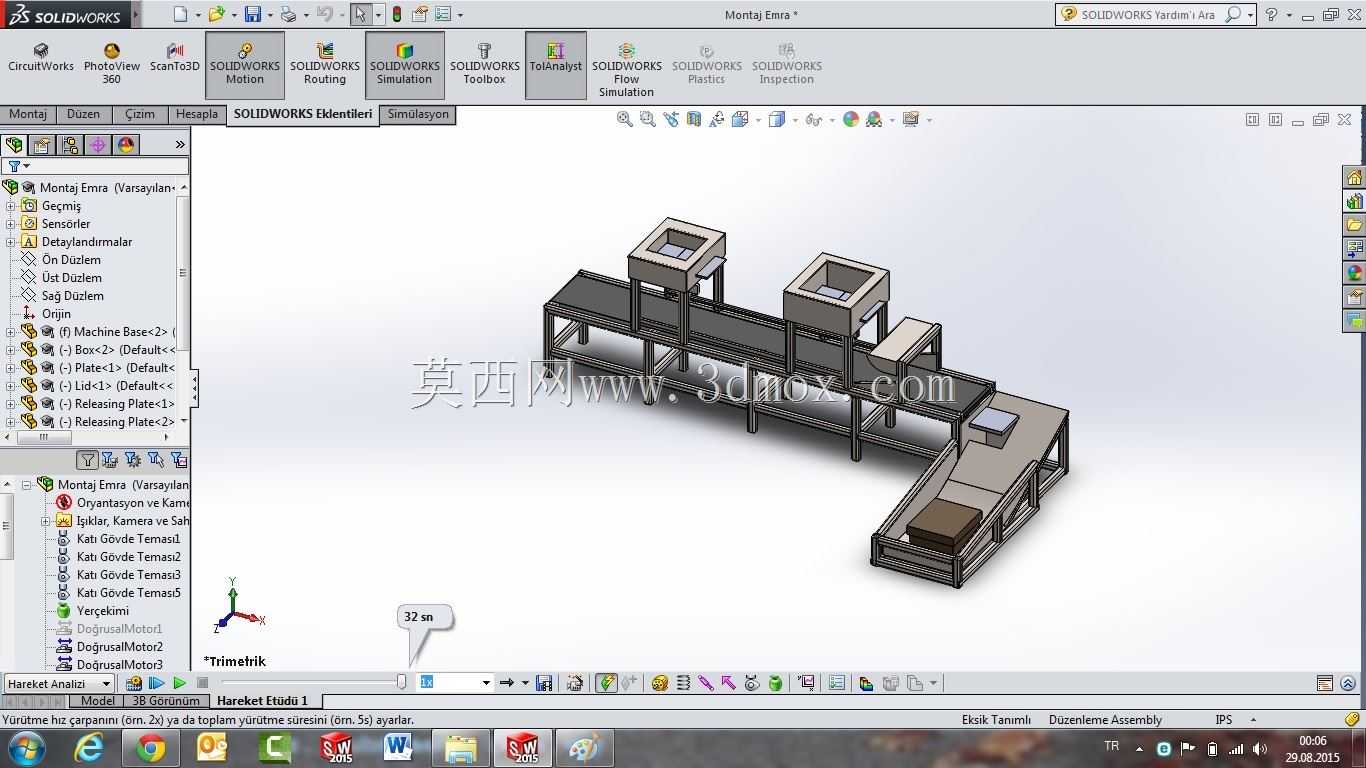

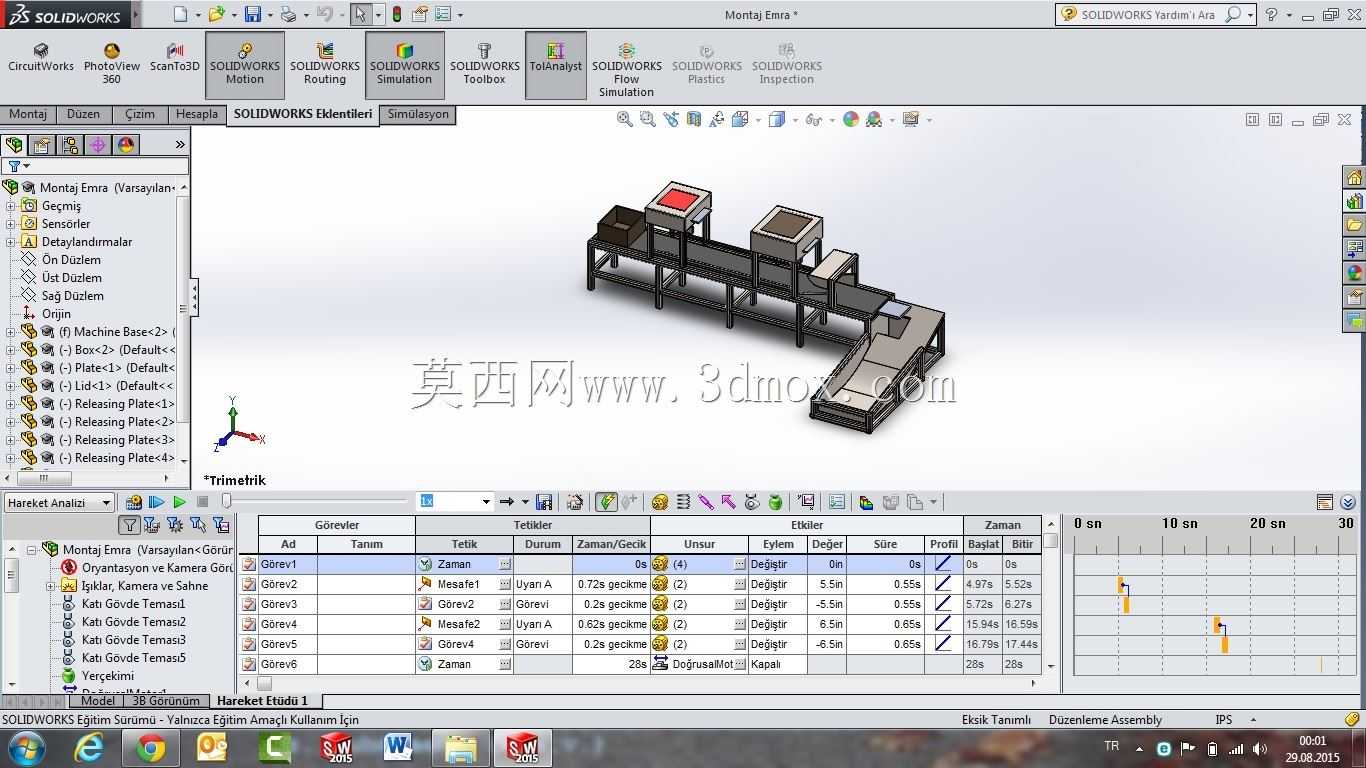

　　这套设备的整体布局采用L型转角输送结构，主要面向中小规格散件、预包装半成品的在线分拣、集料与包装前送料工序，常见于食品分装、小五金配件包装、日化小件封装这类生产场景，可衔接上游的理料机构与下游的装袋、封箱设备，替代传统人工分拣送料的重复作业环节。从结构设计来看，主输送段采用标准铝型材搭建机架框架，这种选型思路是兼顾了机架的轻量化与装配灵活性，型材的T型槽可以方便后续调整工位安装位置，不需要额外焊接支架，后期产线调整工位间距时只需要松开紧固件就能移位，适配多规格产品的生产换型需求。输送面采用平皮带承载，皮带下方设置分段式托板支撑，避免长距离输送时皮带下垂导致物料偏移，主输送段上依次布置了三个独立的集料工位，

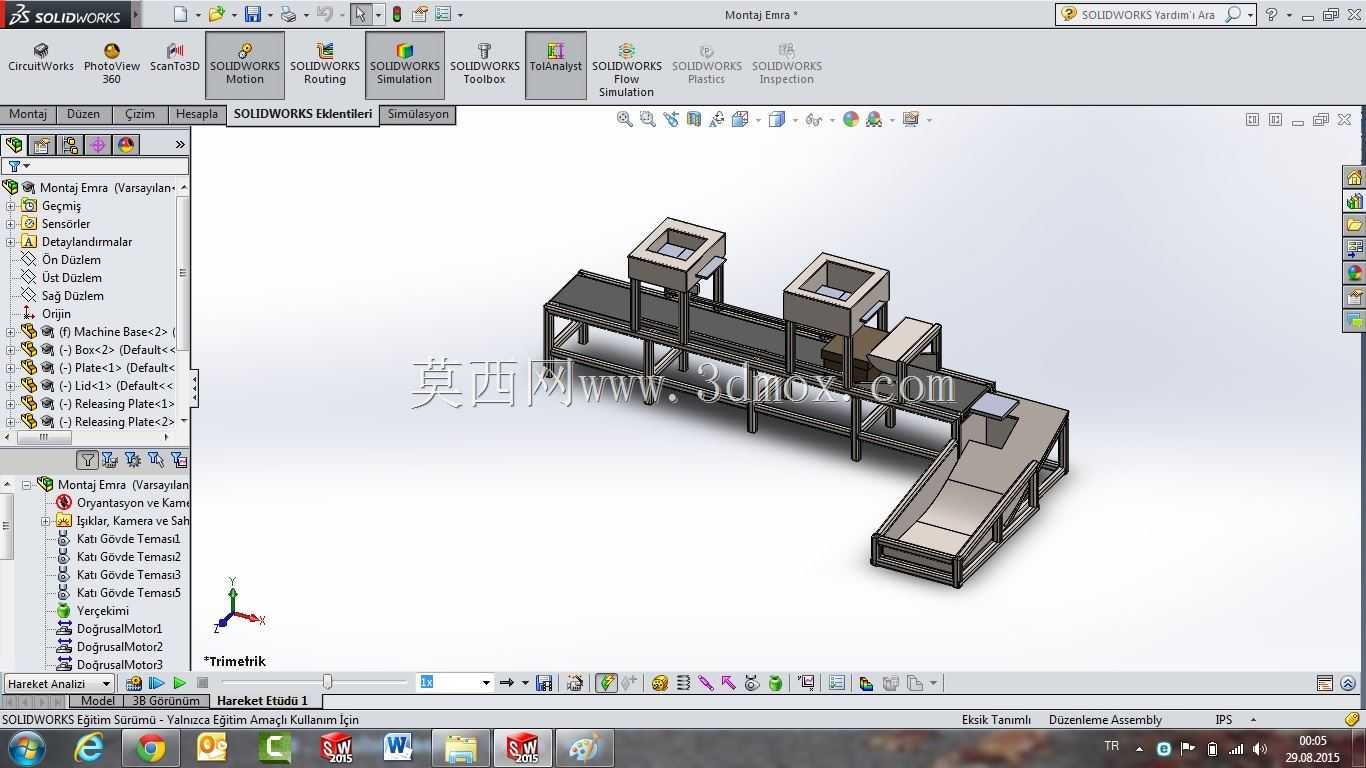

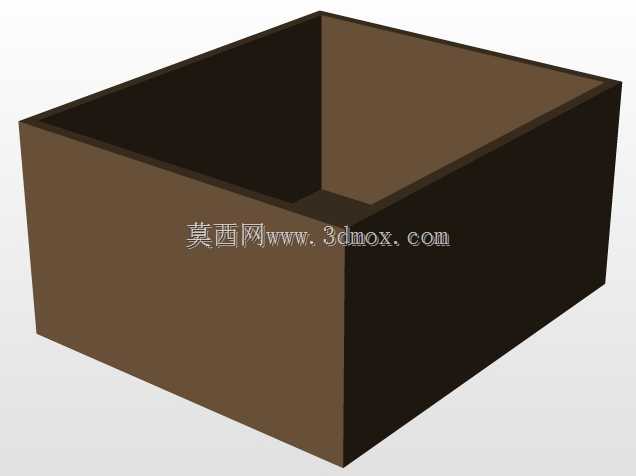

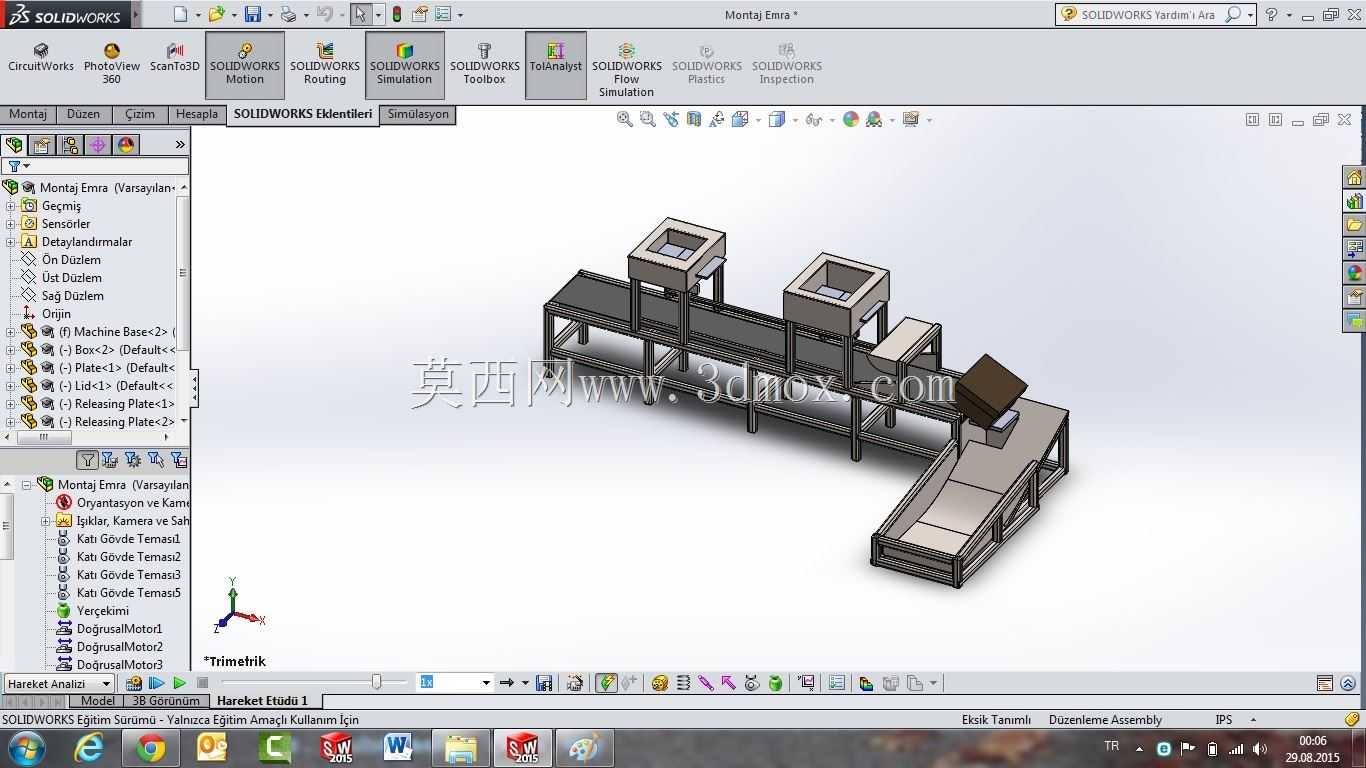

　　每个工位都带有上方的敞口料斗结构，料斗下部设置挡料闸门，可根据生产节拍控制单次落料的物料量，落料位置正对皮带中线，保证物料落到输送面后不会出现偏斜卡料的问题。转角段采用无半径直角转接结构，相比转弯皮带输送机，这种结构的转接点更紧凑，占用的车间横向空间更小，转接位置设置了倾斜导料溜槽，溜槽表面采用光滑不锈钢板材折弯成型，倾斜角度设置为38度，保证散状物料可以依靠自重顺滑滑落到下段输送面，不会在转角位置积料，溜槽两侧设置挡边，高度为120mm，避免物料滑落时从侧边掉落。下段输送段的末端设置了集料导向口，导向口采用渐缩式结构，可将输送过来的物料收拢到固定宽度范围，直接对接下游包装机的进料口，不需要额外设置导向机构。

　　设计过程中需要重点关注几个安装边界尺寸：主输送段的总长度为2800mm，宽度为600mm，机架底部的可调脚杯调节范围为±30mm，可适应车间地面不平整的安装条件，安装时需要保证主输送段的水平度误差不超过1mm/m，避免皮带运行时出现跑偏问题；转角位置的横向突出尺寸为1200mm，整体设备的安装占地范围为2800mm×1800mm，预留的设备周边维护通道宽度不小于800mm，方便日常清理皮带缝隙残留物料、检修料斗闸门的驱动部件。每个集料工位的料斗容积为25L，可根据物料的堆积密度调整单次落料的间隔时间，料斗与机架的连接采用快拆式卡扣结构，不需要工具就能拆卸料斗进行清理，适配多品类物料生产时的快速清洁需求，避免不同物料混料。

　　设备的驱动单元布置在主输送段的尾部，采用减速电机直接驱动主动辊，主动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时皮带打滑，从动辊端设置张紧调节机构，张紧行程为50mm，可补偿皮带长期运行后的拉伸量。在结构校核阶段，需要重点验证机架的承重能力，每个工位满载物料时的总重量为40kg，三个工位加上输送段自身重量，机架的整体承重冗余量设置为2.5倍，保证长期运行时铝型材框架不会出现形变。另外，转角溜槽的焊接位置需要做打磨抛光处理，不能有凸起的焊渣或毛刺，避免物料滑落时被刮擦破损，尤其是针对食品类物料的输送场景，溜槽表面还需要做食品级防护处理，满足卫生生产要求。这套结构的设计没有采用复杂的专用定制件，大部分结构件都可以采用标准型材与标准板材加工制作，加工成本可控，装配难度低，适合中小规模生产车间的产线搭建需求，后续如果需要扩展工位，只需要延长主输送段的铝型材长度，增加对应的集料料斗即可，不需要对整体结构做大幅改动。
