鲁尔曼结构深沟球滚动轴承设计

　　在旋转类机械设备的传动链路里，这类径向接触的滚动轴承是应用覆盖范围极广的基础支承部件，从普通的民用家电电机主轴，到工业生产线的输送辊道、中小型机床的传动轴系，再到农用机械、轻工纺织设备的旋转支承位，都能见到这类结构的身影。它的核心作用是在支承旋转轴类零件的同时，将轴运转过程中的摩擦系数控制在极低区间，减少动力传递过程中的无用损耗，同时把轴系的径向、轴向窜动量约束在设计允许的公差范围内，保证轴上安装的齿轮、带轮、叶轮等执行件始终保持精准的工作位置，不会因为支承间隙过大出现运转抖动、啮合错位、密封件偏磨等连锁故障。

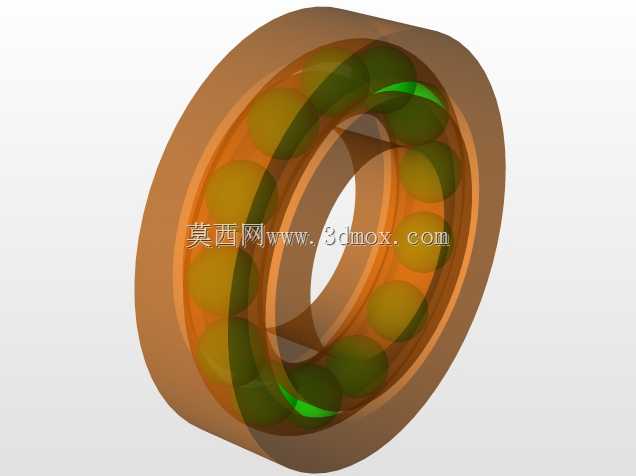

　　从结构设计逻辑来看，这个轴承采用了最经典的深沟球构型，整体由内圈、外圈、滚动体、保持架四个核心部分组成：内圈的内径面与轴颈采用过盈配合装配，随轴一同做旋转运动；外圈的外径面与设备的轴承座孔采用过渡或间隙配合，起到固定支承的作用；内圈和外圈相对的端面上都加工有连续的弧形滚道，滚道的曲率半径略大于滚动体的半径，既可以保证滚动体在滚道内顺畅滚动，又能在承受径向载荷的同时，承载一定比例的双向轴向载荷，适配很多同时存在复合载荷的轴系工况。中间的保持架采用兜孔结构将每一粒滚动体均匀分隔开，避免相邻滚动体在运转过程中直接接触产生额外摩擦和磨损，同时引导滚动体在滚道内均匀分布，让整圈滚动体的受力更加均衡，避免局部载荷集中导致的早期点蚀失效。

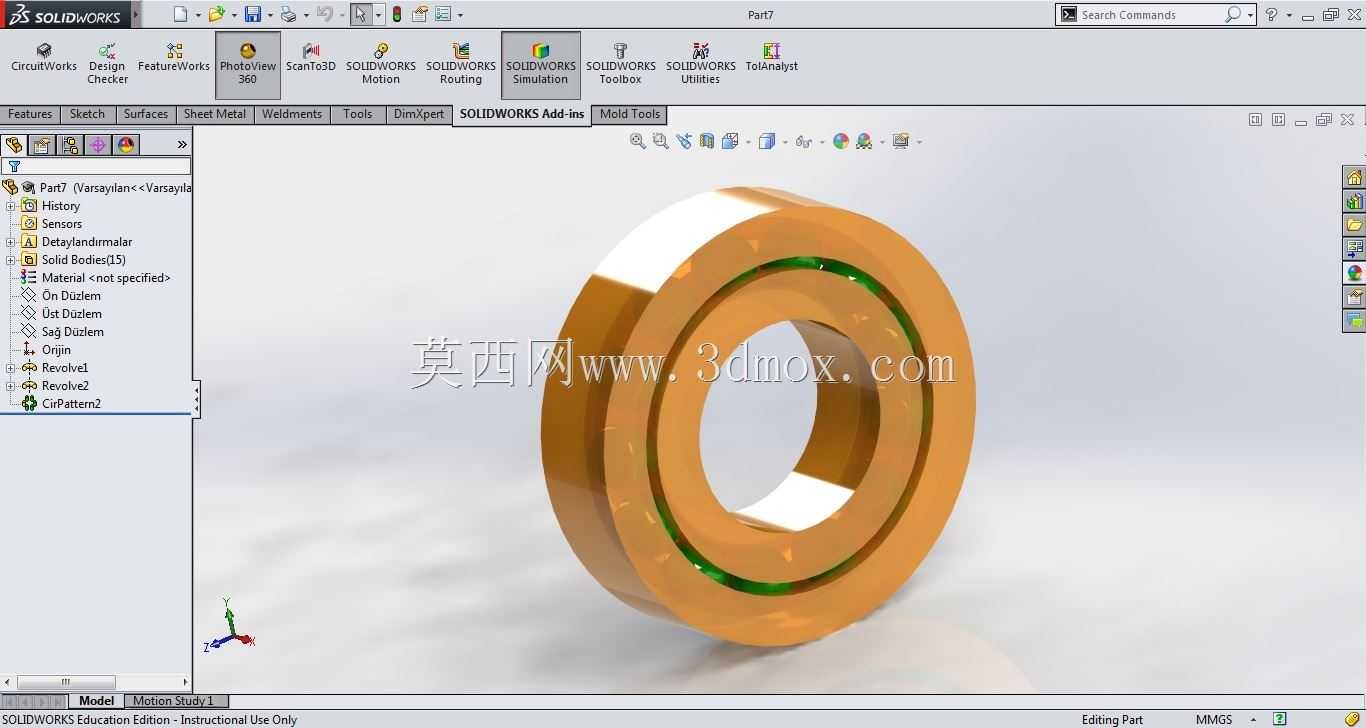

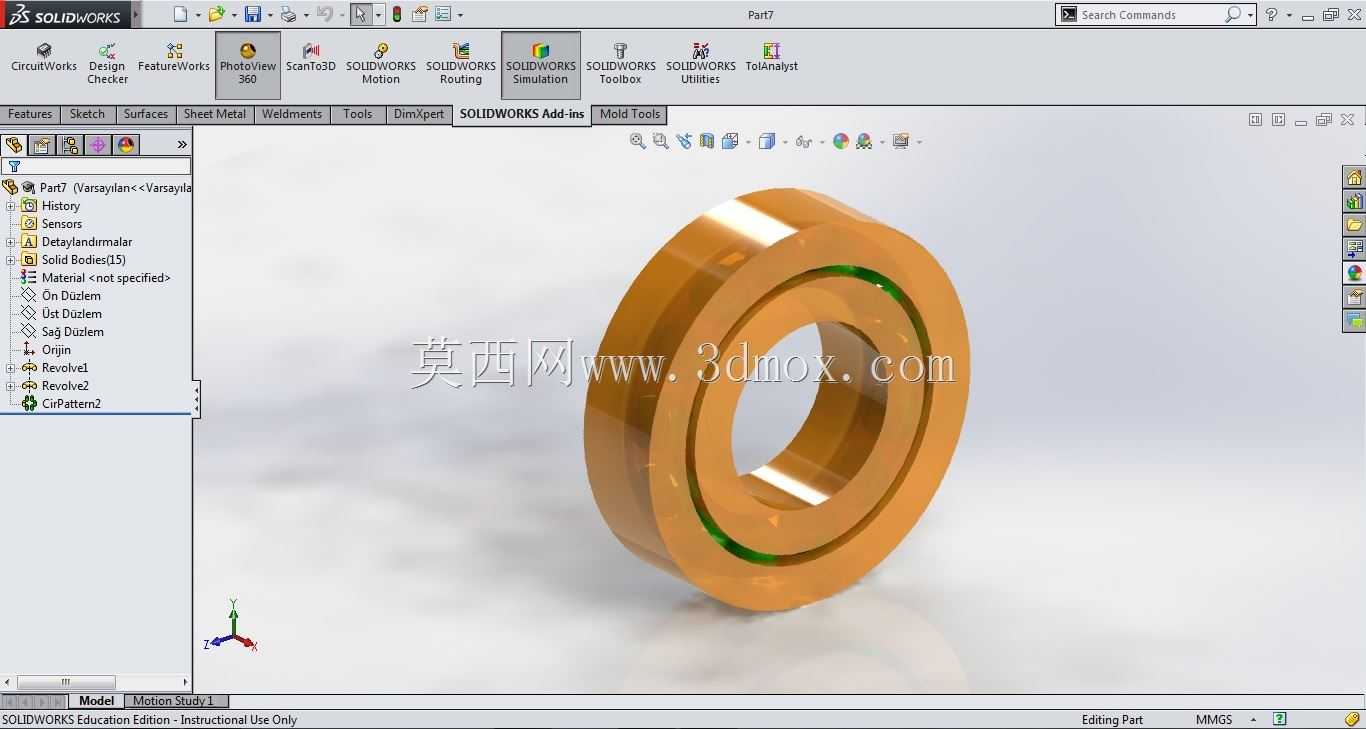

　　建模过程中需要重点关注几个配合边界的尺寸精度：首先是内圈与轴的配合面公差，通常根据载荷大小、转速高低选取k6、m6这类过渡或轻过盈公差带，既保证运转时内圈不会和轴颈出现相对打滑跑圈，又不会因为过盈量过大导致内圈滚道变形，挤压滚动体造成运转卡滞；其次是外圈与轴承座孔的配合，一般选取H7、J7公差带，兼顾装配便利性和外圈的固定可靠性，在需要轴向游动的轴系支承端，还可以适当放大外圈配合间隙，允许轴系在热胀冷缩时产生微量轴向位移，避免轴系因为热变形产生附加内应力。另外滚道的表面粗糙度、滚动体的圆度公差都是影响轴承运转精度和使用寿命的关键参数，建模时需要把这些形位公差的设计要求在三维特征里体现出来，方便后续工程图输出和生产加工环节的精度管控。

　　在实际设备选型应用中，这类轴承的安装边界需要提前预留足够的轴向定位空间：内圈通常靠轴肩做轴向定位，轴肩的高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位，也会给后续拆卸维护造成困难；外圈通常靠轴承座孔的台肩或者端盖做轴向固定，台肩的高度同样需要低于外圈的倒角尺寸，同时要在端盖和外圈端面之间预留合理的间隙或者加装弹性垫圈，补偿轴系运转升温带来的轴向伸长量。针对不同的工况环境，还可以在轴承两侧加装密封结构，阻挡外界的粉尘、水汽进入滚道内部，同时防止轴承内部的润滑脂泄漏，延长维护保养的周期，比如在粉尘较大的矿山输送设备、有喷淋清洗环节的食品加工设备上，带双面密封圈的同结构轴承应用占比就非常高。

　　从载荷传递路径来看，轴运转时产生的径向载荷会通过内圈滚道传递给接触区的滚动体，再通过滚动体传递到外圈滚道，最终分散到轴承座和设备基体上，这种点接触滚动的传动方式相比滑动轴承的面接触滑动，摩擦阻力可以降低70%以上，启动时的摩擦转矩也更小，非常适合频繁启停、转速中等偏高的工作场景。设计时还需要根据额定动载荷、额定静载荷参数核算轴承的额定寿命，结合设备的设计使用年限、日常工作载荷波动系数，选取足够安全裕度的轴承型号，避免出现轴承提前失效导致的整台设备非计划停机。另外在装配环节，这类轴承通常采用热装工艺，通过感应加热将内圈均匀加热到合适温度后套装到轴颈上，避免直接敲击轴承内外圈造成滚道、滚动体的损伤，装配完成后需要手动转动轴系检查运转是否顺畅，有没有卡滞、异响的情况，确认轴承的游隙处在设计合理区间内。
