可换批头绝缘手柄螺丝刀结构设计

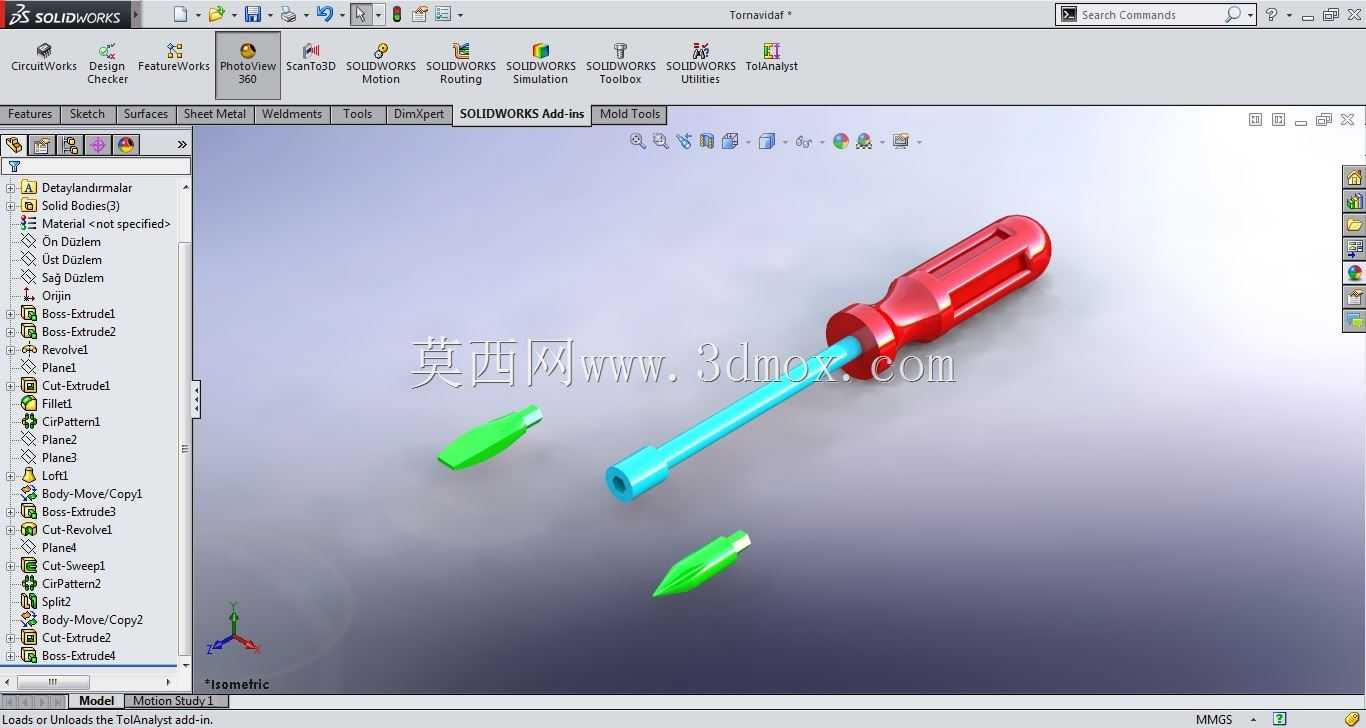

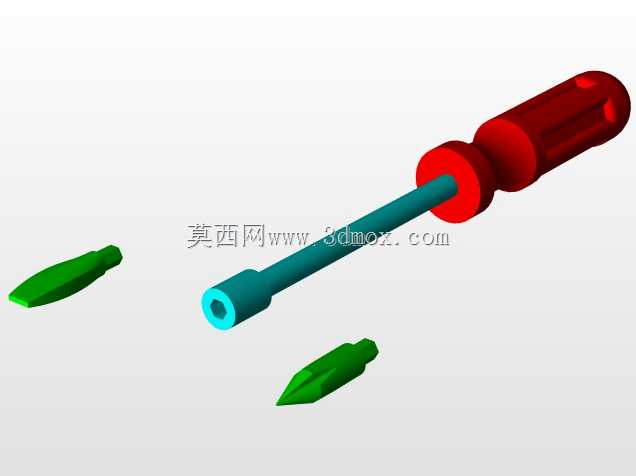

这款可换批头螺丝刀的设计，首先围绕电子装配、低压电气检修、日常家电拆装这类高频手动紧固场景展开，日常作业里遇到不同槽型的螺丝时，不用反复更换整把螺丝刀，只需要替换对应批头就能完成作业，能有效减少工具携带数量，降低一线作业人员的工具负重。设计过程中优先考虑了手持操作的受力合理性，手柄部分采用多棱面防滑结构，表面做了圆弧过渡处理，没有尖锐棱角，长时间握持拧动时不会硌手，手柄尾部做了加宽处理，施加轴向压力时手掌受力更均匀，不会出现局部压强过大导致的操作疲劳。批头与刀杆的连接采用标准六角快装接口，接口处做了定位卡槽设计，批头插入后能自动卡紧，作业过程中不会出现批头脱落、打滑的问题，更换批头时只需要拉动刀杆前端的滑套就能快速解锁，单手即可完成批头替换，适配常规的一字、十字、梅花等不同规格批头，覆盖M2到M6规格的常见螺丝紧固需求。刀杆部分采用高强度合金钢结构，表面做了防锈处理，杆身直径控制在6mm，既能保证足够的抗扭强度，又能伸入深度较深的螺丝孔位作业，不会因为杆身过粗干涉周边元器件。手柄采用绝缘工程塑料材质，能耐受1000V以下的交流电压，适合低压电气检修场景使用，避免作业过程中出现触电风险。整体外形尺寸控制在总长210mm，手柄最大直径35mm，批头收纳在手柄尾部的空腔内，不用额外配备批头收纳盒，携带时不会出现批头遗失的问题。设计时还考虑了批头的安装边界，刀杆前端的快装结构伸出长度控制在15mm，在狭窄空间作业时，不会因为快装结构体积过大无法伸入作业位置，刀杆与手柄的连接部位做了加强筋结构，施加较大扭矩时不会出现刀杆与手柄松脱、断裂的问题。实际作业场景中，这类螺丝刀不仅适用于电子生产线的装配工位，也适合家电维修、水电安装、日常家用拆装等场景，相比固定批头的螺丝刀，它的适配性更强，单把工具就能覆盖绝大多数日常螺丝紧固需求。设计过程中反复调整了手柄的棱面数量与角度，经过多次手持测试，最终确定的六棱面结构既能保证拧动时的防滑性能，又不会因为棱面过于尖锐影响握持舒适度，手柄表面做了细磨砂处理，手上沾有少量油污时也能稳定握持，不会出现打滑脱手的情况。批头的固定结构采用弹簧钢卡珠设计，卡珠的伸出量经过反复调校，既能保证批头安装后的固定强度，承受最大8N·m的扭矩不打滑，又能保证更换批头时的操作顺畅度，不需要施加过大的力气就能完成批头插拔。刀杆的直线度控制在0.1mm以内，拧动螺丝时不会出现刀杆晃动导致的批头滑牙问题，能有效保护螺丝槽口，延长螺丝的使用寿命。手柄尾部的批头收纳仓做了密封设计，日常携带时灰尘、水汽不会进入仓内腐蚀批头，收纳仓盖采用旋扣结构，打开和关闭都很方便，不会因为日常磕碰出现仓盖意外打开导致批头掉落的问题。整体结构没有多余的复杂零件，后期维护也很方便，刀杆与手柄的连接采用过盈配合加定位销固定，长期使用也不会出现松动，整体使用寿命比普通一体式螺丝刀更长。
