汽轮机叶轮转子精密结构设计

该转子是汽轮机组的核心做功部件，主要应用于火力发电厂、工业驱动汽轮机组、中小型分布式能源站的透平设备中，承担着将高温高压蒸汽的热能转化为旋转机械能的核心功能，是整套汽轮动力系统中决定能量转换效率与运行稳定性的关键构件。在实际运行场景中，高温高压蒸汽经喷嘴导流后以特定角度冲击转子上的叶片流道，推动转子整体做高速旋转运动，输出的轴功可直接驱动发电机、工业压缩机、给水泵等核心负载，其气动设计精度、结构强度冗余直接决定整套机组的热效率与连续运行寿命。

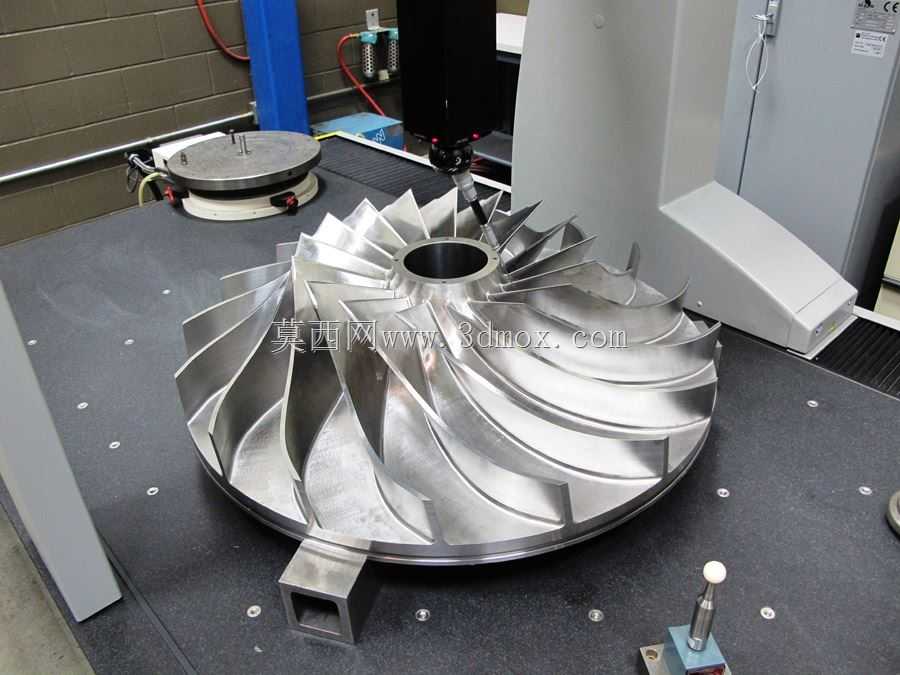

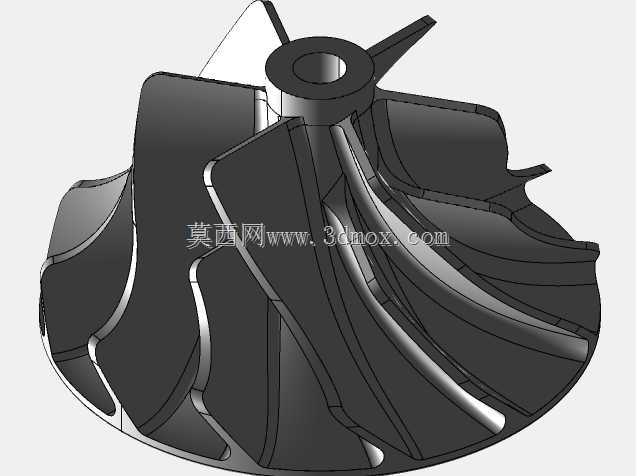

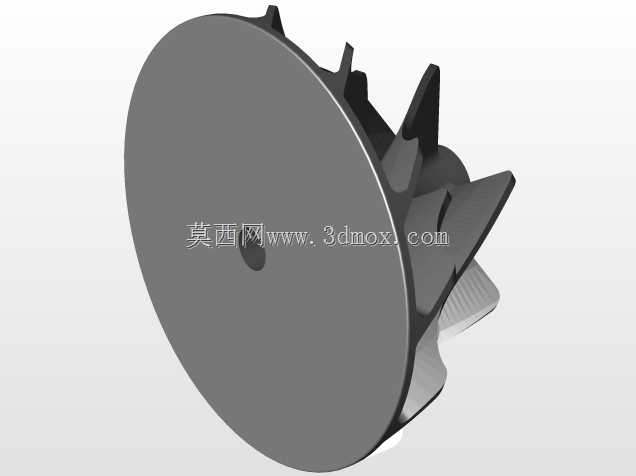

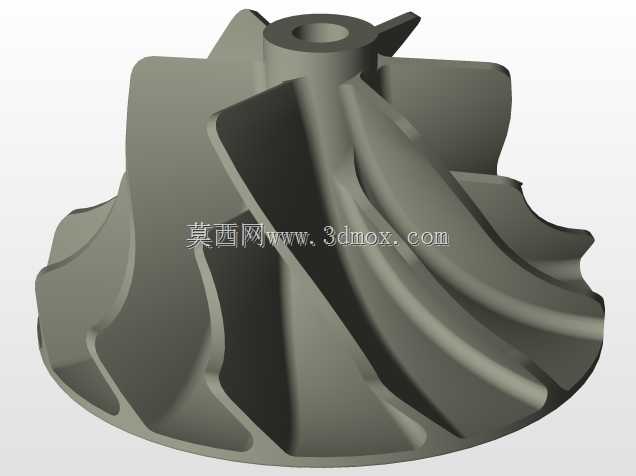

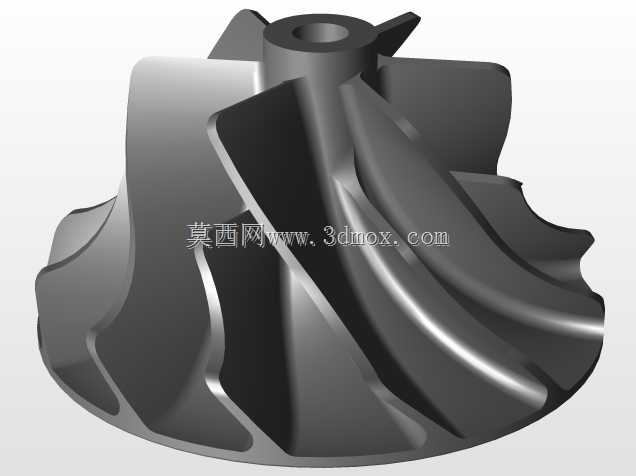

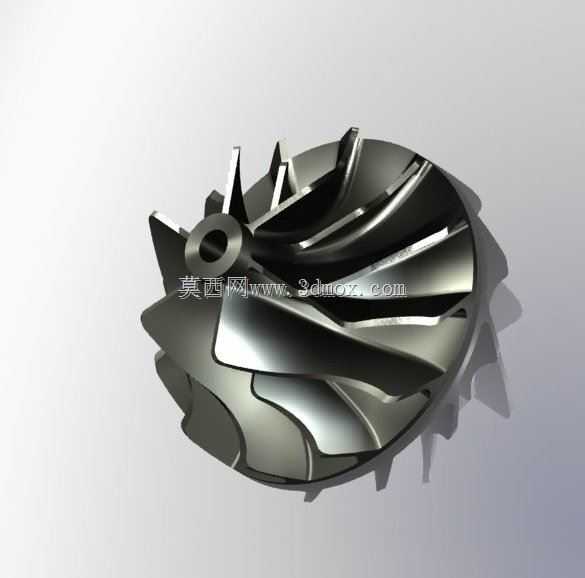

从功能特性来看，该转子采用整体铣制的半开式叶轮结构，叶片型线为三元流扭曲设计，能够适配不同径向位置的蒸汽流速与流向变化，最大程度减少蒸汽在流道内的流动损失，避免气流分离与涡流损耗，相比传统直叶片设计可提升轮周效率8%以上。转子中心设置有标准锥度安装孔与定位键槽，可与主轴实现过盈配合加键连接的双重固定，能够承受高速旋转下的巨大离心力与蒸汽脉动载荷，叶片前缘做了圆角钝化处理，可抵御蒸汽中微小杂质颗粒的冲蚀，延长部件的检修周期。

设计过程中，首先围绕目标工况的蒸汽参数、额定转速、输出功率要求完成叶片型线的气动计算，通过流场仿真反复调整叶片的安装角、扭曲度与流道收敛比，确保蒸汽在整个流道内实现顺畅的加速与转向，将动能高效传递给叶轮。结构设计阶段重点校核了高速旋转下的离心应力分布，对叶片根部与轮盘的过渡区域做了大圆角应力释放设计，避免应力集中导致的疲劳开裂，同时做了精确的动平衡设计，对轮盘各区域的质量分布做对称优化，确保在额定转速下运行时振动值控制在工业标准允许范围内。

在安装边界层面，该转子的轴向定位尺寸与轮盘外径适配中小型工业汽轮机的气缸内腔安装空间，中心安装孔的锥度与键槽尺寸匹配对应规格的主轴配合公差，叶片顶部与气缸内壁的间隙设计预留了热膨胀余量，可适配机组启动与变工况运行时的金属热变形量，避免运行过程中出现动静碰磨故障，整体结构可直接替换同规格的传统装配式转子，无需对气缸与主轴做额外改造即可完成升级安装。
