连杆式仿生跑马运动机械结构设计

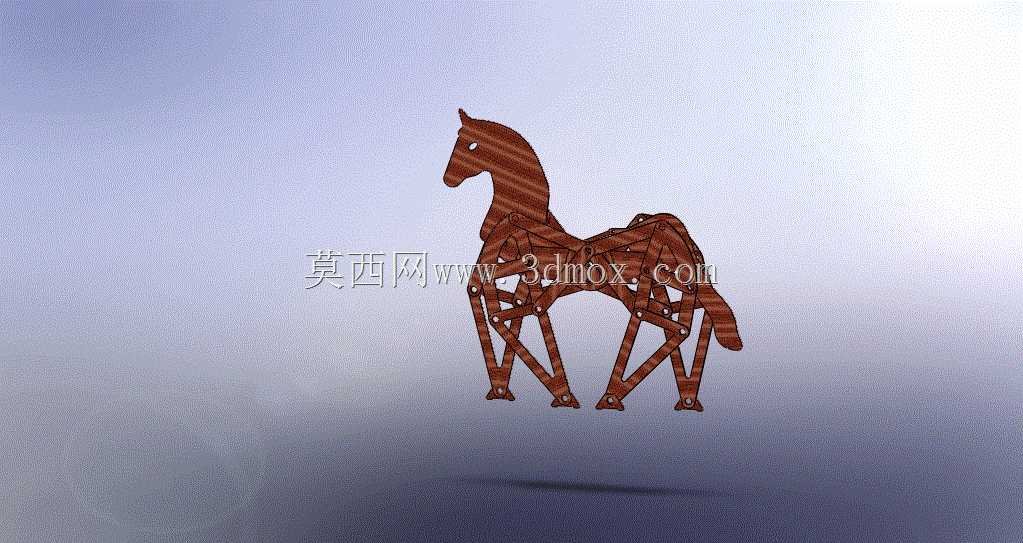

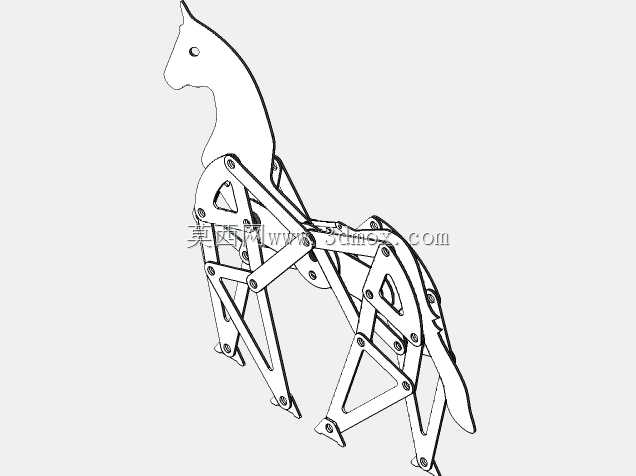

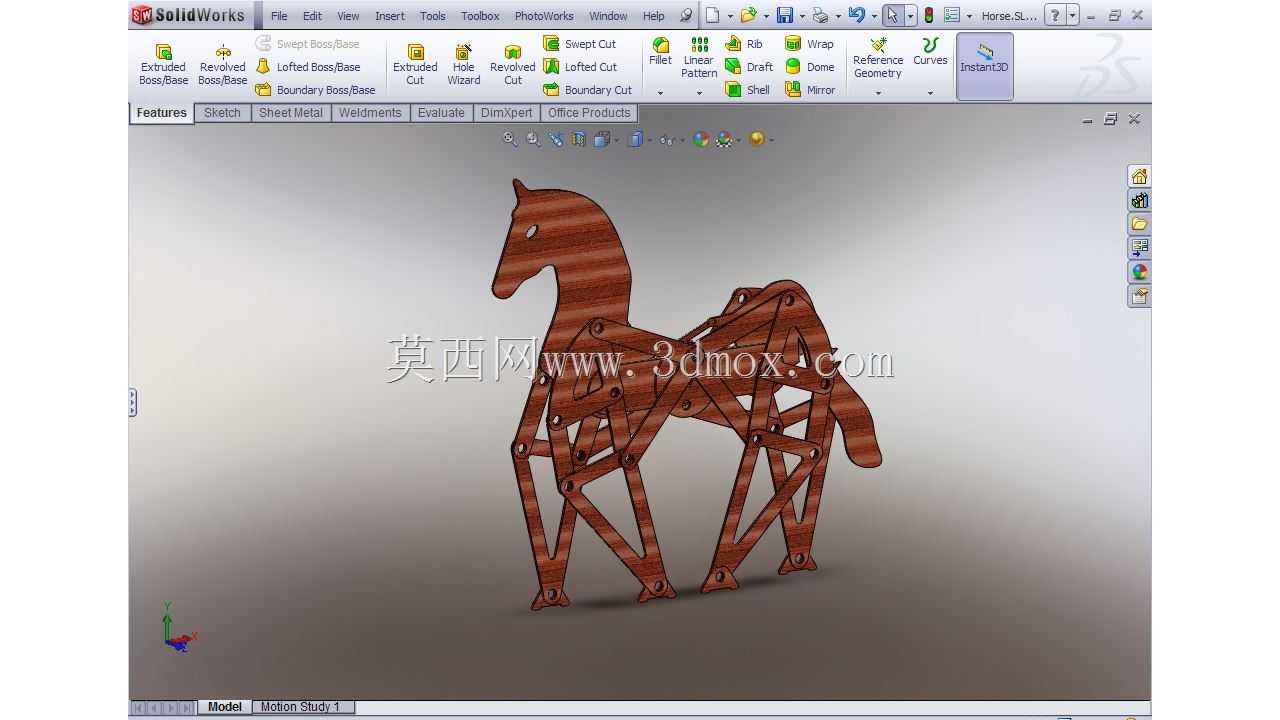

这款连杆式仿生跑马机构，是典型的平面连杆仿生运动装置，核心应用场景覆盖科普教具展示、创意动态摆件开发、机械原理教学演示多个领域，也可作为文创动态装置的核心运动单元，嵌入到主题展陈、互动橱窗、文创产品设计中，依靠纯机械结构实现仿生跑动效果，无需复杂电控系统即可完成连贯的步态模拟。从实际用途来看，该机构通过多组铰接连杆的协同传动，将单一旋转输入转化为四肢协调的迈步动作，完整模拟马匹行走、小跑时的腿部运动轨迹，在教学场景中可以直观展示平面连杆机构的运动转换逻辑，帮助学习者理解曲柄摇杆、多连杆串联传动的运动特性；在文创应用场景中，搭配木质、金属板材切割加工的构件，可组装成可动的工艺摆件，通过手动或低速电机驱动即可实现连续的跑马动态效果，兼具机械美感与互动趣味性。从功能特性来看，该机构采用对称式连杆布局，四条腿部的连杆组通过躯干内部的传动连杆实现运动同步，运动过程中整体重心始终保持在支撑面范围内，无需额外辅助支撑即可稳定完成连续步态动作，各铰接点采用转动副连接，运动过程中无卡滞点，传动效率高，输入扭矩需求小，手动拨动即可驱动完整运动循环。设计思路上，该机构以马匹骨骼运动形态为仿生原型，将马匹腿部的多关节运动拆解为多组连杆的复合摆动，通过反复调整各连杆的长度比例、铰接点位置，匹配真实马匹迈步时的腿部抬起、前伸、落地、后蹬的完整轨迹，同时兼顾躯干部分的结构稳定性，将传动连杆隐藏在马形轮廓内部，保证外形的仿生整体性，外部轮廓采用流畅的马形剪影设计，兼顾运动功能与视觉美观度。从安装边界与尺寸适配来看，该机构整体为平面结构，厚度方向仅需预留板材厚度加铰接件的安装间隙，可适配不同厚度的板材加工，各连杆之间的铰接点采用标准销轴连接，安装时只需保证各转动副的转动灵活性，预留足够的腿部摆动空间即可，整体外轮廓尺寸可根据应用场景等比例缩放，小尺寸版本可作为桌面摆件，大尺寸版本可用于展陈装置搭建，缩放过程中只需保持各连杆的长度比例不变，即可保证运动轨迹的准确性，不会出现运动干涉或步态失真的问题。
