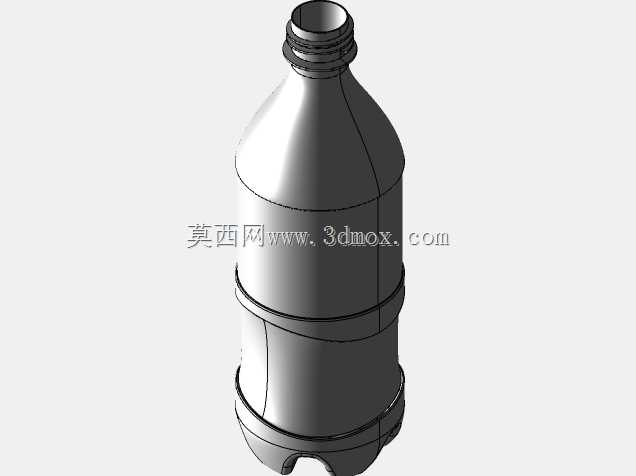

带加强筋结构的可口可乐塑料瓶三维数模

　　日常快消品的包装结构设计中，PET吹塑饮料瓶的结构合理性直接关系到灌装效率、运输损耗率与终端握持使用体验，这款可乐瓶的三维数模完整还原了量产瓶型的全部结构细节，可直接用于包装结构验证、灌装生产线适配调试、二次外观创意设计等场景。从结构设计逻辑来看，瓶身采用三段式环形加强筋布局，靠近瓶底的两道环形凸起并非装饰结构，而是用于匹配自动化灌装线的卡瓶定位工位，灌装时输送线上的卡爪会卡入这两道环槽位置，保证高速输送过程中瓶身不发生偏转、移位，适配每分钟数百瓶的高速灌装节拍，避免定位偏差导致的漏液、歪盖等生产异常。瓶身中部的微弧收腰结构，一方面是贴合人手握持的人体工学弧度，单手握持时手指可自然贴合收腰曲面，提升握持稳定性，

　　减少满瓶状态下的滑脱概率；另一方面收腰结构可提升瓶身的径向抗挤压能力，在堆码运输过程中，横向堆叠的压力会通过收腰的弧面分散到整个瓶身侧壁，避免瓶身发生不可逆的瘪陷变形，保证终端货架陈列时的外观完整性。瓶口采用标准的PCO1881螺纹接口，数模中完整还原了螺纹的导程、牙型高度与瓶口密封面的平面度要求，可直接匹配市面通用的碳酸饮料瓶盖，密封面的0.3mm凸起环结构是保证碳酸饮料气密性的关键，装配后瓶盖的密封胶圈会被该凸起环压紧，避免内部二氧化碳泄漏，保证产品保质期内的含气量符合标准。瓶底采用五瓣式内凹底结构，这种结构是碳酸饮料瓶的典型设计，一方面内凹结构可承受碳酸饮料内部的正压力，避免瓶底受压向外鼓出导致瓶身放置不稳；

　　另一方面五瓣的凹槽结构可匹配吹塑模具的底部冷却工位，提升吹塑成型时瓶底的冷却效率，减少成型周期内的应力集中，降低跌落测试时瓶底开裂的风险。从安装适配边界来看，该瓶型的最大外径为66mm，总高度235mm，可适配常规的500ml规格饮料灌装线的星轮导槽、封盖头工位，无需对现有生产线的定位工装做大幅调整即可直接投产。建模过程中对所有过渡圆角做了R0.5-R2的不等值处理，完全还原吹塑工艺的壁厚变化规律，瓶身侧壁的平均壁厚控制在0.3mm，加强筋位置壁厚增加到0.5mm，在保证结构强度的前提下尽可能减少原料用量，符合包装轻量化的设计趋势。
