汽车传动用PIN型柔性联轴器结构设计

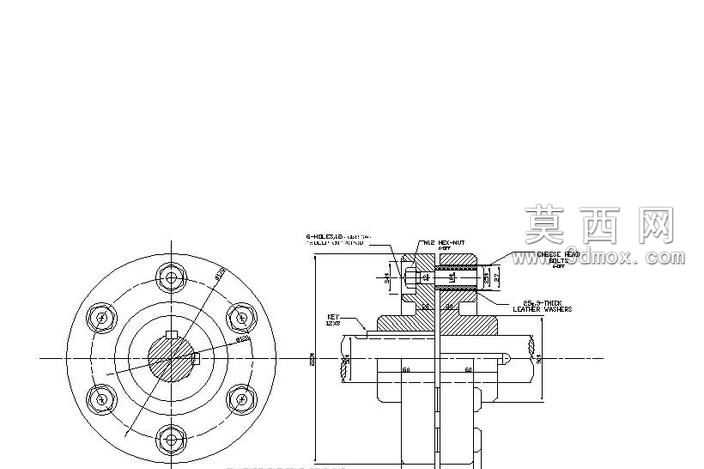

本次设计的PIN型柔性联轴器，是面向汽车传动场景开发的传动连接部件，建模过程围绕柔性补偿、扭矩传递的核心功能展开，首先基于传动系统的同轴度补偿需求，确定了PIN销作为核心弹性传力元件的整体布局，建模时先完成两端半联轴器的基体结构绘制，针对半联轴器的轴孔部分，按照汽车传动轴的标准配合尺寸设计键槽结构，保证与传动轴的周向固定可靠性，同时在半联轴器的连接端面上均匀排布PIN销安装孔，孔位的同轴度、位置度公差在建模阶段就通过参数化约束完成校准，避免后续装配出现干涉问题。PIN销作为柔性补偿的核心部件，建模时单独构建销体与配套的弹性缓冲结构，通过材质参数的区分设置，将销体的刚性金属材质与缓冲部位的弹性材质做差异化处理，渲染阶段针对金属部件添加哑光金属质感，弹性部件添加橡胶类材质的漫反射效果，清晰区分不同功能的结构区域。整体结构设计上，充分考虑PIN型联轴器的工作特性，通过PIN销的微量变形来补偿两轴之间的径向、角向与轴向偏差，建模时特意预留了合理的变形间隙，既保证扭矩传递的稳定性，又避免刚性连接带来的传动冲击。装配阶段通过同轴、重合等约束完成各部件的组装，模拟实际工作状态下的相对位移范围，验证结构的补偿能力是否满足汽车传动系统的工况需求，同时对边角部位做倒圆角处理，消除应力集中隐患，提升部件的使用寿命。渲染输出时采用正交视角展示整体装配效果，同时搭配剖视视角展示内部PIN销的排布结构，让使用者能够清晰理解该联轴器的传力逻辑与柔性补偿原理，整体模型的参数完全匹配汽车传动系统的常用规格，可直接用于相关传动方案的设计验证、教学演示等场景。
