凸轮驱动式弹簧往复运动机构设计

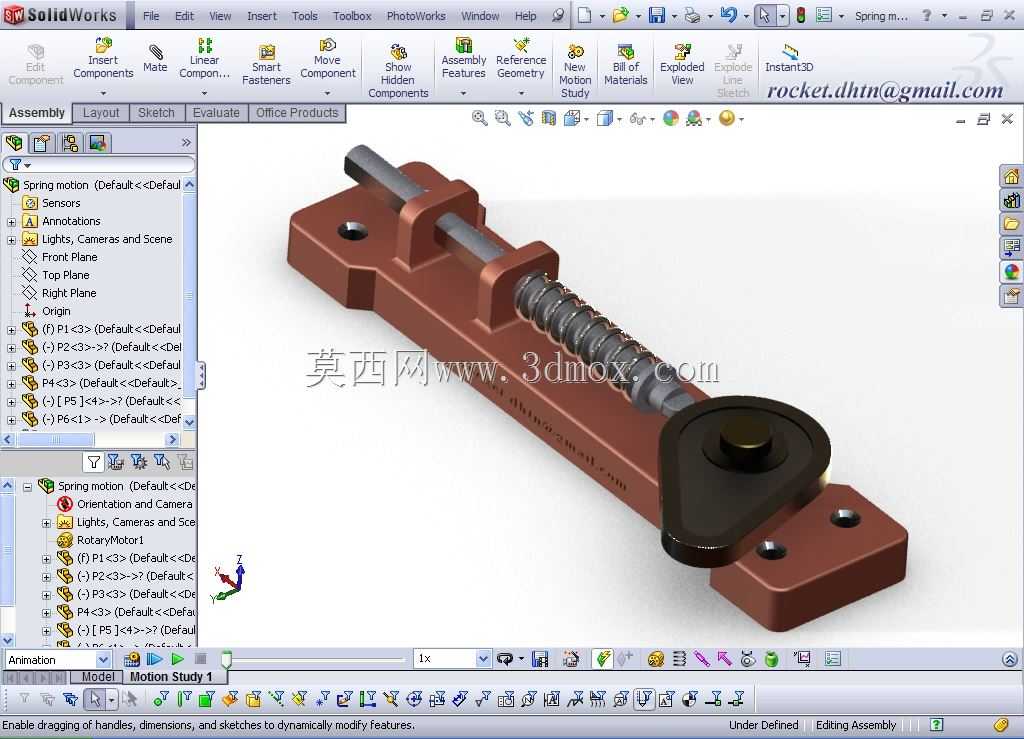

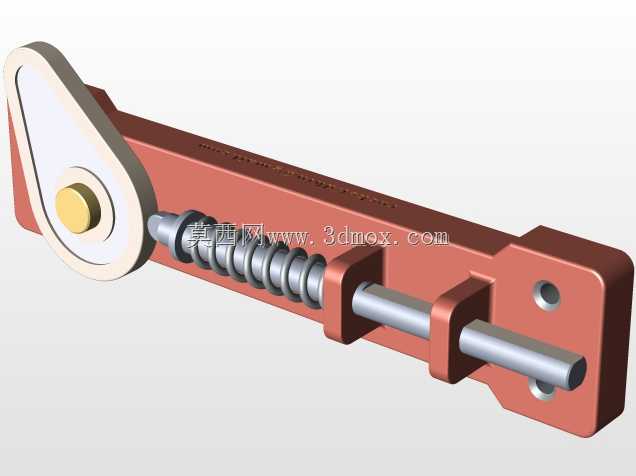

这套凸轮驱动弹簧往复机构，常被集成在小型送料工位、行程调节模组、轻载间歇推送设备中，作为核心的直线往复执行单元使用，相比气缸直推的方案，它不需要额外配置气源管路与电磁阀组，仅靠输入端的旋转动力输入，就能通过凸轮轮廓的型线变化，将连续旋转运动转化为滑杆的定行程直线往复动作，弹簧在整套结构里承担复位与缓冲的双重作用，既可以保证滑杆端部的凸轮随动件始终贴合凸轮工作面，避免高速运转时出现跳脱、冲击异响，也能在滑杆抵达行程端点时吸收多余动能，减少硬碰撞带来的零件磨损。从结构设计逻辑来看，整套机构采用一体式安装基座作为承载主体，基座上预留了两个沉头安装孔，可直接通过螺栓固定在设备安装面板上，安装面的平面度公差控制在0.05mm以内，避免安装后基座形变导致滑杆卡滞。滑杆与基座上的两个导向套采用间隙配合，配合公差选H7/g6，既保证滑杆轴向滑动的顺畅度，又能控制径向窜动量在0.02mm以内，保证往复运动的位置精度。凸轮部分采用偏心圆盘结构，随动件为端面镶嵌耐磨铜垫的接触头，直接与滑杆尾端接触，减少长期运转的磨损量，弹簧套设在滑杆中段，两端分别抵靠在导向套端面与滑杆的轴肩位置，预压缩量根据实际需要的复位力调整，常规工况下预压缩量设置为弹簧总长度的15%，既能提供足够的复位力，又不会让弹簧长期处于过载压缩状态缩短使用寿命。在实际应用场景中，这套机构可以根据设备的节拍需求调整凸轮转速，匹配不同的往复频率，比如在小型零件分拣工位，可搭配减速电机驱动凸轮，实现每分钟30-60次的定行程推送，推送行程由凸轮的偏心距决定，这套结构的常规行程范围在10-30mm之间，可通过更换不同偏心距的凸轮快速调整行程，不需要改动基座与滑杆的主体结构。设计时需要注意弹簧的刚度选型，刚度过大会导致凸轮驱动扭矩上升，增加动力端的负载，刚度过小则会出现复位滞后、随动件脱离凸轮表面的问题，通常按照滑杆运动所需复位力的1.2倍来计算弹簧刚度，同时要校核弹簧压缩到最短位置时的剪切应力，确保在弹簧材料的许用应力范围内。导向套部分采用自润滑铜合金材质，不需要额外添加润滑油就能长期稳定工作，适合在无尘车间、食品包装等对油污有管控的场景使用，基座采用铸铁材质，具备足够的刚性，吸收机构运转时的振动，降低整体运行噪音。整套机构的外形尺寸紧凑，长度方向根据行程不同控制在120-180mm之间，宽度方向不超过40mm，安装时只需要保证输入凸轮轴与滑杆的垂直度在0.1mm以内，就能保证长期运行无卡滞，维护时仅需要定期检查凸轮接触面的磨损情况、弹簧的弹力衰减情况，易损件更换便捷，不需要整体拆解机构就能完成弹簧、随动垫的更换，大幅降低设备运维的时间成本。
