重力驱动大理石循环滚道机构

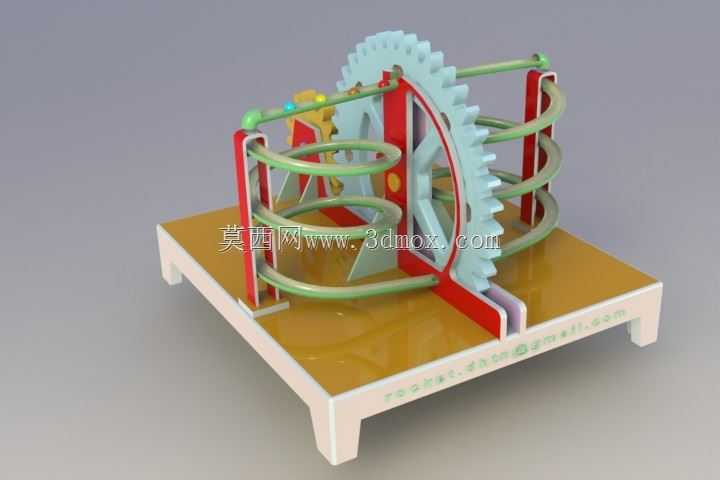

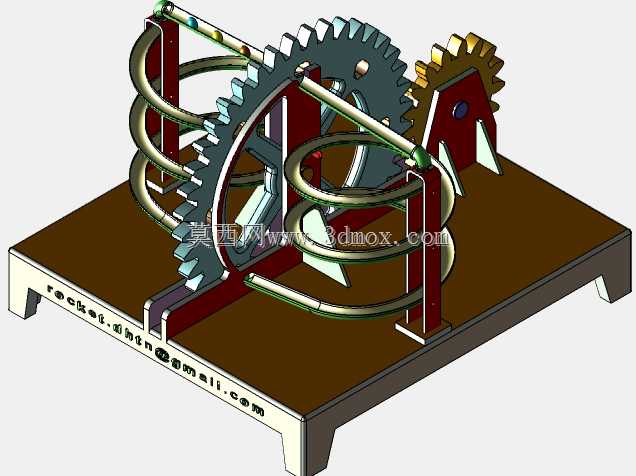

　　这套机构核心是依靠重力势能驱动大理石球沿螺旋滚道循环运动，常被用于机械原理教学演示、科普展项互动装置，也可作为桌面趣味机械摆件，直观展示重力做功与齿轮传动的协同逻辑。整个装置的安装边界控制在300mm见方的台面上，底座采用带支脚的平板结构，支脚高度预留20mm间隙，既方便台面摆放时的调平操作，也避免底部与支撑面直接摩擦剐蹭。设计时首先确定了大直径渐开线圆柱齿轮作为核心动力转换部件，齿轮模数选取1.5，齿宽12mm，足够传递大理石球滚动带来的轻载扭矩，齿轮中心轴与两侧立式支架采用过盈配合固定，支架与底座通过沉头螺钉锁紧，保证齿轮转动时无径向窜动。螺旋滚道采用光滑圆管弯折成型，滚道内径比大理石球直径大2mm，既保证球体滚动无卡滞，

　　也避免间隙过大导致球体脱轨，滚道沿齿轮周向分层布置，每层螺旋升角控制在5度，刚好匹配大理石球依靠重力自主滚动的临界角度，不会因角度过小出现球体停滞，也不会因角度过大导致球体滚动速度过快冲击齿轮拨爪。齿轮轮辐上均匀布置的拨爪刚好卡入滚道的缺口位置，当大理石球沿螺旋滚道下落至最底层时，会落入齿轮拨爪的卡槽内，依靠球体自身重力对齿轮轴产生偏心力矩，驱动齿轮缓慢转动，齿轮转动过程中拨爪会将球体抬升至滚道最高层入口，球体再次进入螺旋滚道依靠重力下落，形成无需外接动力的自循环运动。设计过程中反复校核了拨爪的位置角度，确保球体在抬升过程中不会从拨爪间隙滑落，同时滚道与齿轮的衔接处做了15度的导向倒角，避免球体在进出滚道时出现卡顿。

　　整个机构没有额外的动力输入部件，所有运动逻辑完全依靠重力与机械结构的配合实现，装配时需要重点保证齿轮轴的水平度，若轴系倾斜超过0.5度，会导致齿轮转动时扭矩分布不均，出现运动卡滞甚至停转的问题，滚道的拼接处需要打磨光滑，不能有凸起毛刺，否则会阻碍大理石球的顺畅滚动。
