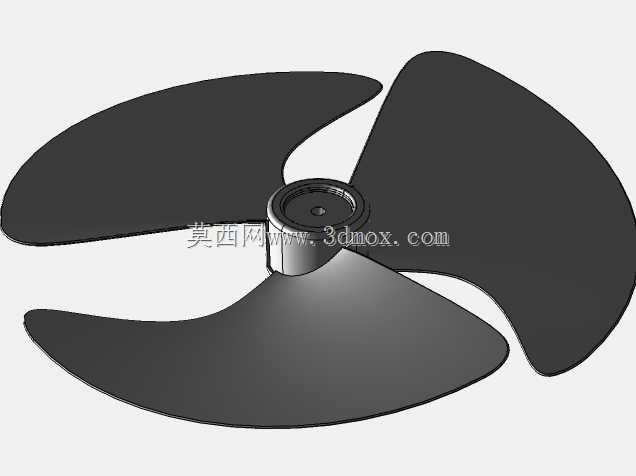

三叶曲面螺旋推进桨叶结构设计

　　这类三叶曲面螺旋桨的应用场景覆盖多个流体输送领域，小功率通风散热设备、小型水面推进载具、低扬程流体搅拌装置都会用到同构型的桨叶结构，核心作用是通过旋转过程中曲面与流体的相互作用，将转轴输入的扭矩转化为流体的轴向推力或者定向流动动能。从结构设计逻辑来看，三叶布局是平衡动平衡性能、推进效率、制造成本的折中选择，相比两叶桨，三叶结构在相同转速下的输出推力脉动更小，运行时的振动幅值更低，对配套轴承的径向冲击载荷更均匀，能有效延长支撑部件的使用寿命；相比四叶及以上的多叶桨，三叶结构的单片桨叶有效作用面积更大，相同投影直径下的流体过流间隙更充足，不容易被流体中裹挟的纤维、碎屑卡滞，日常维护清理的难度更低。桨叶的曲面设计是整个结构的核心，

　　从靠近桨毂的根部到叶尖位置，截面翼型的弦长、安装攻角呈连续渐变状态，根部区域因为线速度低，攻角设置偏大，保证低线速下仍能有效切割流体，避免根部区域出现流体滑脱的无效做功区；叶尖区域线速度最高，攻角逐步收窄，同时叶尖做了圆弧收边处理，减少叶尖位置的涡流损耗，降低高速旋转时的流体噪声。桨毂部分采用同轴台阶孔设计，中心孔预留了与驱动轴配合的安装公差，端面设置有定位止口，能保证桨叶安装后与转轴的同轴度控制在合理范围内，避免高速旋转时出现偏心振动；桨毂与桨叶的连接位置做了大圆弧过渡，避免直角结构带来的应力集中，在长期承受交变流体载荷的工况下，能大幅降低根部断裂的风险。从安装边界来看，这类桨叶的安装需要匹配对应直径的防护外罩或者流道内壁，

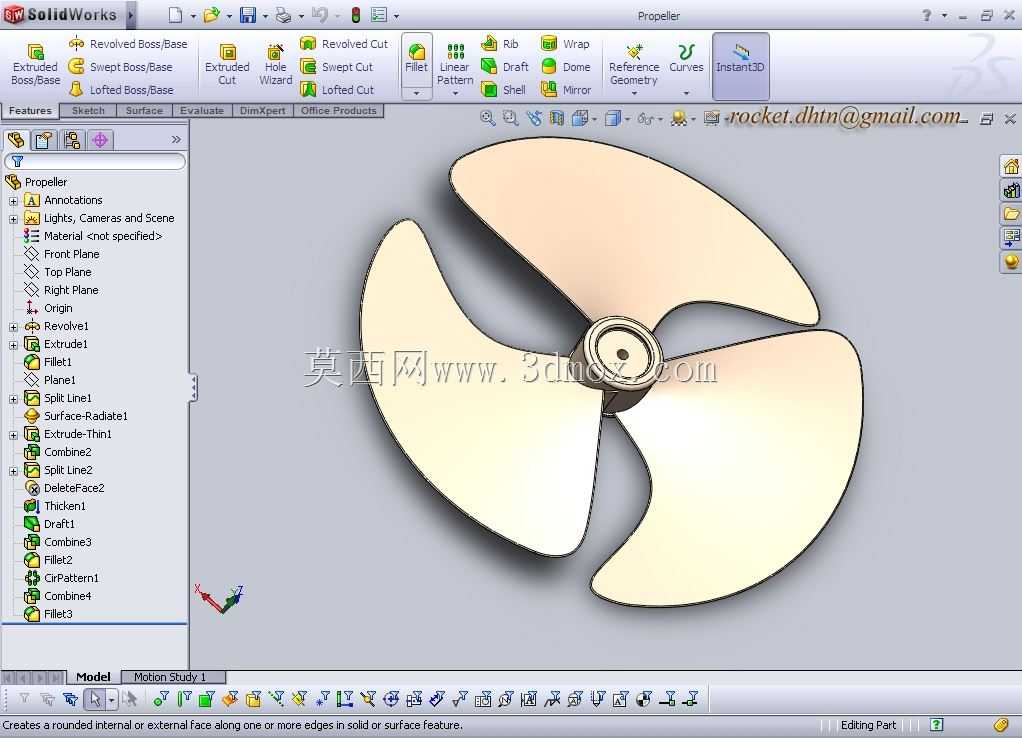

　　桨叶叶尖与周边固定结构的间隙需要控制在合理区间，间隙过大会导致流体回流降低效率，间隙过小则容易因为运行振动出现擦碰故障；安装时需要保证驱动轴的轴向定位可靠，避免轴向窜动导致桨叶移位，同时配套的紧固件需要做防松处理，应对长期旋转带来的振动载荷。建模过程中需要重点关注曲面的光顺性，相邻截面的曲率过渡不能出现突兀的折角，否则不仅会影响实际运行的流体效率，还会在局部产生紊流带来额外的振动噪声，曲面完成后需要做连续性检查，保证整个桨叶曲面的G2连续，才能匹配实际加工或者3D打印的工艺要求。
