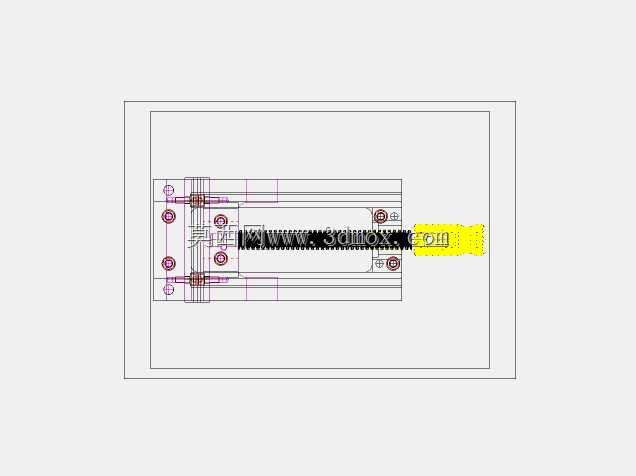

小型螺杆传动手动机械虎钳结构设计

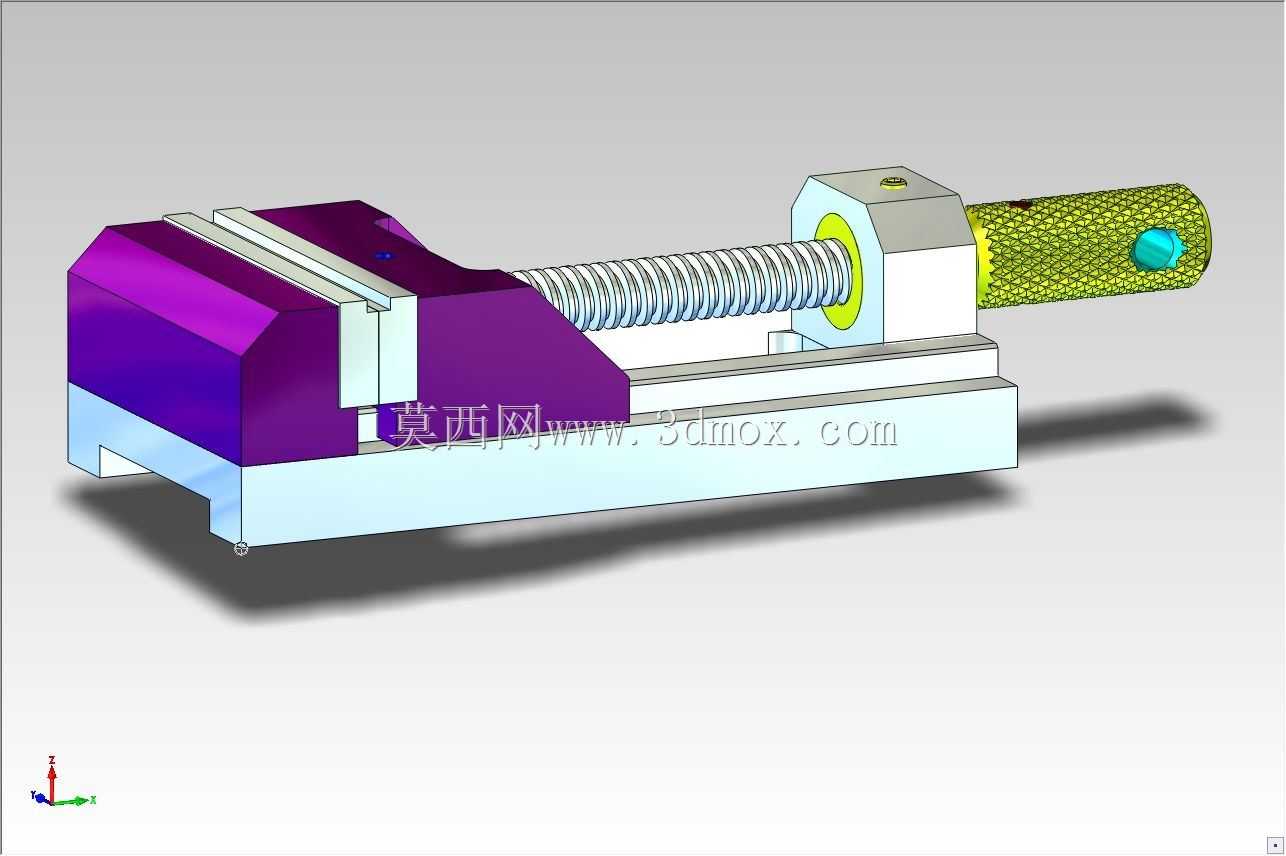

这款小型手动机械虎钳是面向精密机加工、钳工修配、教学实训场景打造的通用夹持工装，在日常零件铣削、钻孔、打磨、尺寸检测工序中承担工件固定的核心作用，能够适配小型铣床、钻床的工作台安装，也可单独作为台钳放置于钳工操作台使用，满足小尺寸金属零件、非金属样件的稳定夹持需求，避免加工过程中工件位移引发的尺寸超差、加工崩边甚至安全隐患。从功能特性来看，该虎钳采用经典的螺杆进给传动结构，握持端设计有网纹滚花的操作手柄，转动手柄时可带动活动钳身沿固定导轨做平稳的直线进给，钳口闭合过程中无明显卡顿空程，夹持力可通过手柄转动的力矩灵活控制，既能够夹持质地较软的铝件、塑料样件避免夹伤工件表面，也可提供足够的锁紧力满足钢件、铜件的轻切削加工需求；固定钳身与活动钳身的贴合面经过精度适配设计，进给过程中钳口平行度保持稳定，不会出现钳身上翘、偏斜的问题，保障工件夹持后的定位精度。在设计思路上，这款虎钳优先兼顾了结构紧凑性与操作便捷性，整体采用一体化的固定钳座设计，导轨与钳座为一体式结构，大幅提升了整体刚性，减少长期使用后的导轨磨损变形量；螺杆与活动钳身的连接部位设置了耐磨衬套结构，降低反复进给过程中的传动磨损，延长工装的使用寿命；钳口部位预留了标准的安装槽位，可根据加工需求更换光面钳口、齿面钳口或者软质钳口，适配不同材质、不同外形工件的夹持需求，比如加工薄壁零件时更换铜质软钳口，可避免夹伤工件外壁，加工毛坯件时更换齿面钳口可提升夹持摩擦力，防止工件受力打滑。从安装边界与外形尺寸来看，这款虎钳整体结构小巧，底座设置有标准的T型槽安装位，可通过T型螺栓直接固定在常规小型机床工作台或者钳工台面上，安装时无需额外制作转接板，适配多数常规加工设备的工作台安装孔距；整体外形长度适配小行程进给需求，最大开口距离可满足常规小型零件的夹持范围，钳身高度设计合理，安装后不会超出小型机床的加工行程范围，也不会在钻孔、铣削加工时干涉刀具的走刀路径，同时整体重量适中，既可以固定安装使用，也可根据作业需求临时转移工位，适配临时性的修配、打磨作业需求。在实际生产应用中，这类小型虎钳是机械加工车间、实训教室、维修工位必不可少的基础工装，相较于大型机用虎钳，它的占用空间更小，操作更加灵活，针对小尺寸零件的装夹效率更高，同时结构简单可靠，日常维护仅需定期在螺杆、导轨部位涂抹润滑脂即可，无需复杂的保养流程，能够长期稳定地为各类轻加工、检测、修配工序提供可靠的工件夹持支撑。
