弹簧式外卡钳精密测量工具结构设计

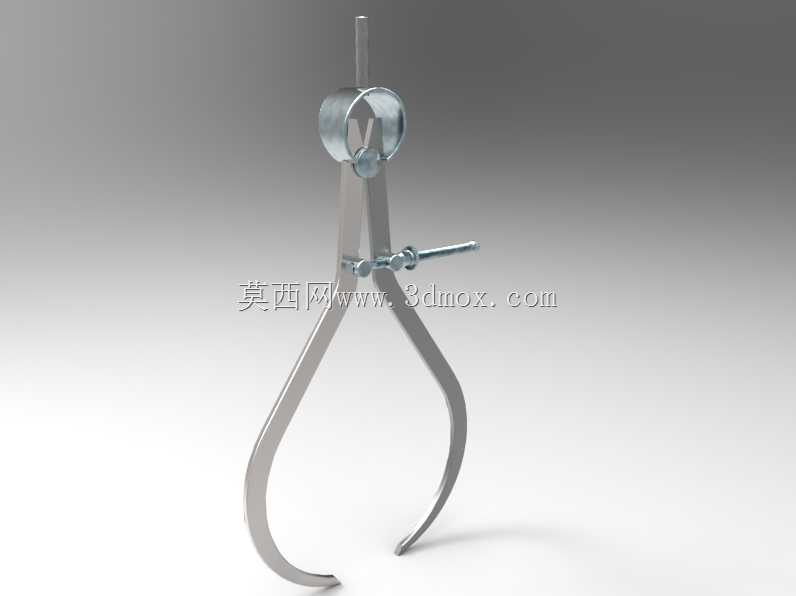

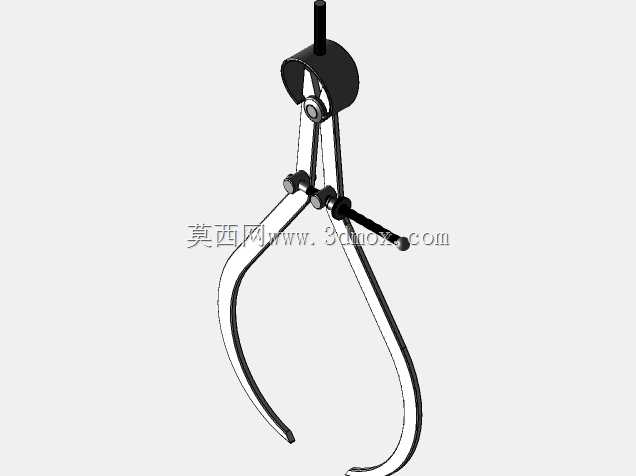

弹簧式外卡钳是机械加工、钳工装配、五金检修场景中应用极为广泛的传统接触式测量器具，主要用于工件外轮廓尺寸、圆柱件外径、壁厚差值、曲面间距等参数的比对测量，在没有高精度数显量具的粗加工环节、现场检修作业、小作坊式五金加工场景中，凭借结构简单、操作便捷、不易受切削液与金属粉尘干扰的特性，始终是一线作业人员随身配备的基础测量工具。这款外卡钳采用经典的弹簧式开合结构设计，整体以高强度弹簧钢作为主体材质，两个弧形钳臂的上端通过环形复位弹簧实现弹性连接，钳臂中部设置了微调螺杆与锁紧螺母结构，作业人员捏合钳臂完成初步对位后，可通过旋转微调螺杆实现两个钳脚间距的微米级微调，待测量数值稳定后拧紧锁紧螺母，即可将钳脚间距固定，后续可直接比对钢直尺、游标卡尺读取具体测量数值，避免反复对位产生的测量误差。从结构设计逻辑来看，两个钳臂采用对称式弧形流线造型，既保证了捏合操作时的受力均匀性，也让钳脚能够深入狭窄的工件间隙、台阶外侧等常规量具难以触及的测量位置，钳脚的尖端做了圆弧过渡打磨处理，既保证了测量时的接触精度，也避免尖锐棱角刮伤工件加工表面，同时降低钳脚长期使用后的磨损变形速率。在实际使用场景中，这款外卡钳可适配多种作业需求：在普通车床粗加工外圆工序中，作业人员可随时使用卡钳测量工件外径，快速判断加工余量是否符合后续精加工要求；在设备检修装配环节，可用于测量轴类零件的磨损量、管件的外壁尺寸，快速判断零件是否达到更换标准；在五金工件划线作业中，也可借助卡钳完成等距尺寸的转移标记，配合划线平台完成工件的基准定位。从安装与使用边界来看，这款外卡钳属于手持式便携量具，无需额外固定安装，整体握持长度适配成年人手掌开合范围，钳臂最大开合角度可覆盖常规中小型机械零件的外径测量需求，复位弹簧的弹力经过调校，既不会因为弹力过大导致捏合费力，也不会因为弹力过小导致测量过程中钳臂移位，微调螺杆的螺距经过优化设计，单圈旋转对应的钳脚间距变化量控制在合理范围，方便作业人员快速完成精准对位。整体结构没有复杂的电子元器件与精密脆弱结构，抗摔碰、抗油污能力强，即便在多粉尘、多切削液的恶劣加工车间环境中，也能长期保持稳定的测量性能，日常维护仅需定期在螺杆连接位置涂抹少量润滑油，避免锈蚀影响微调顺畅度即可，使用寿命远高于同量程的数显类测量器具，是机械加工领域性价比极高的基础测量配置。
