可移动式牵引电动绞车结构设计

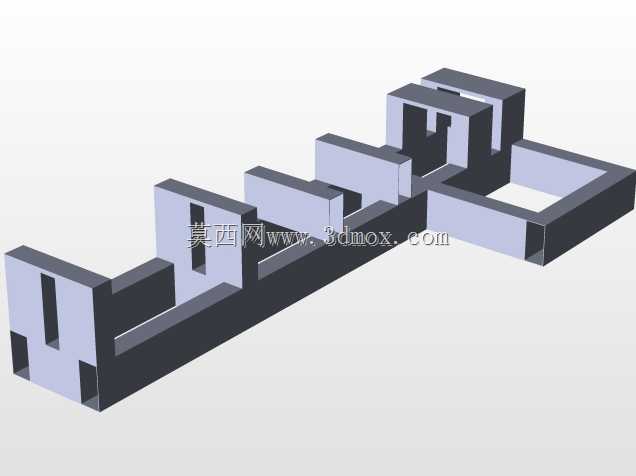

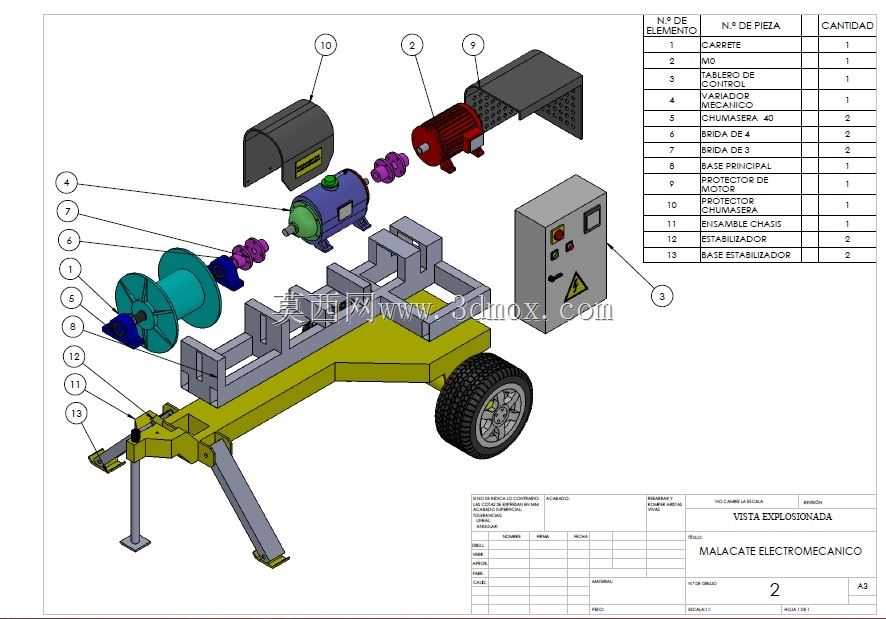

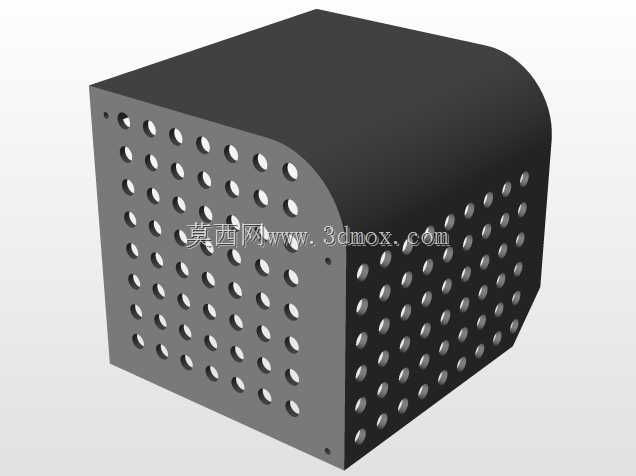

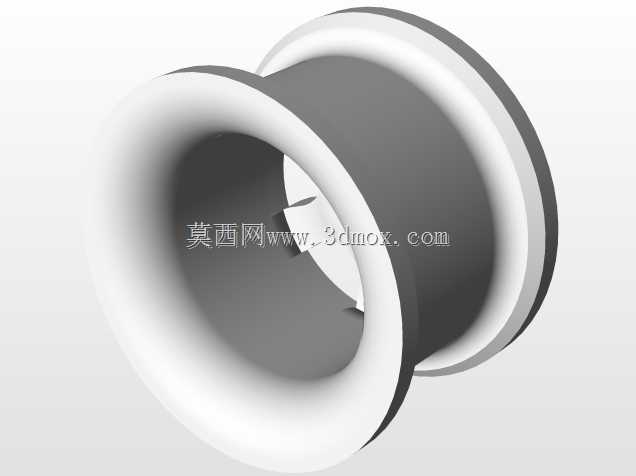

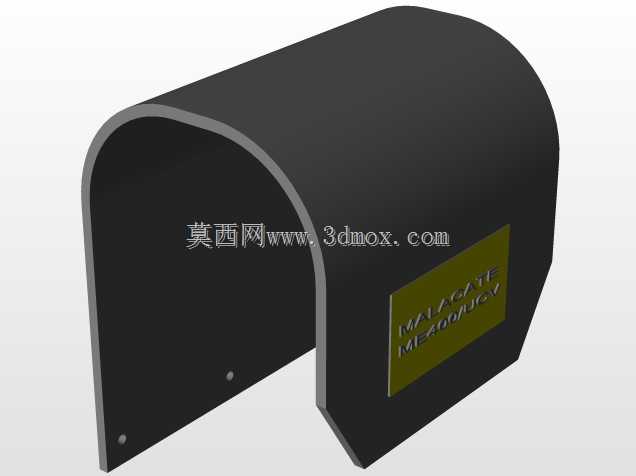

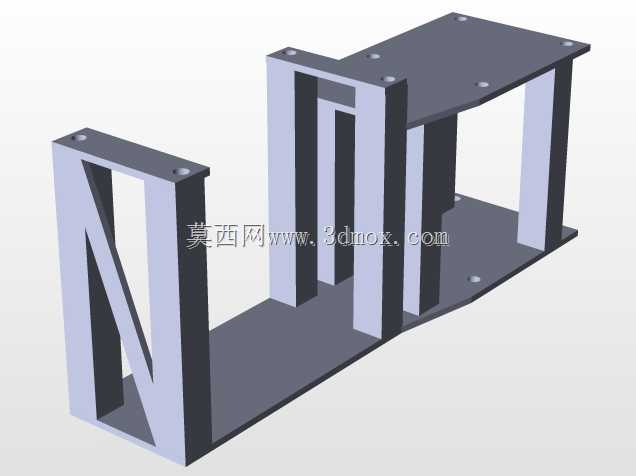

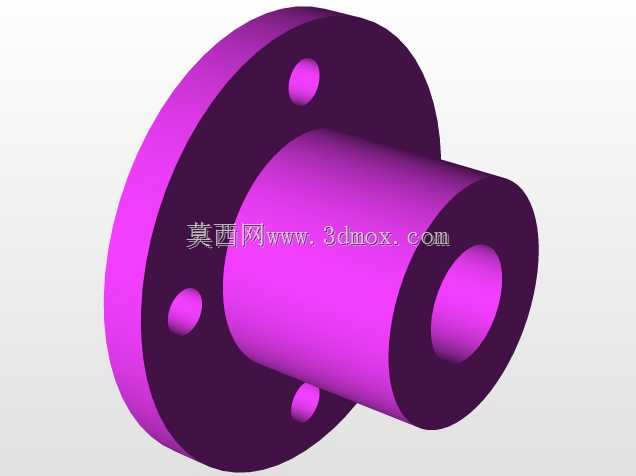

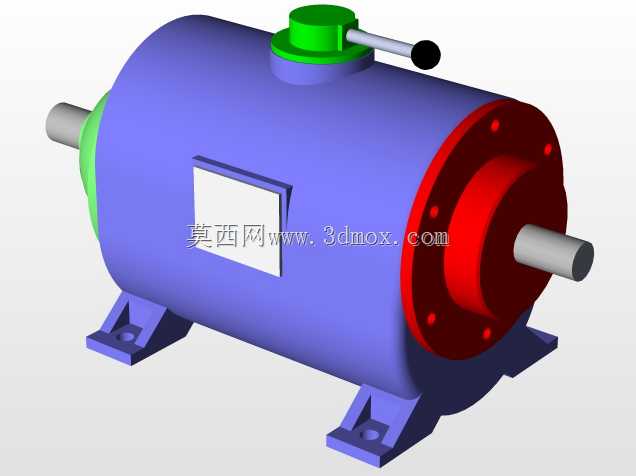

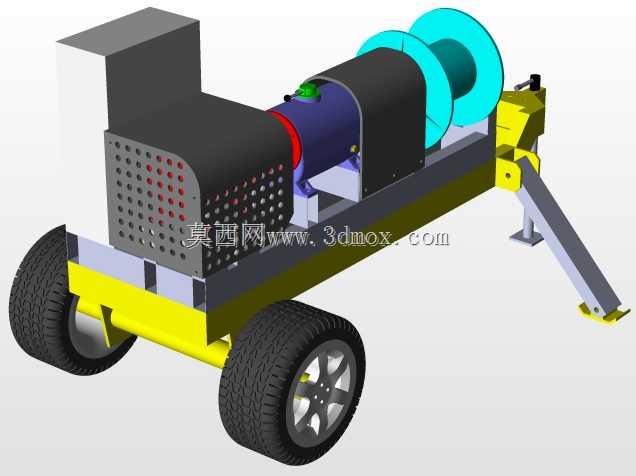

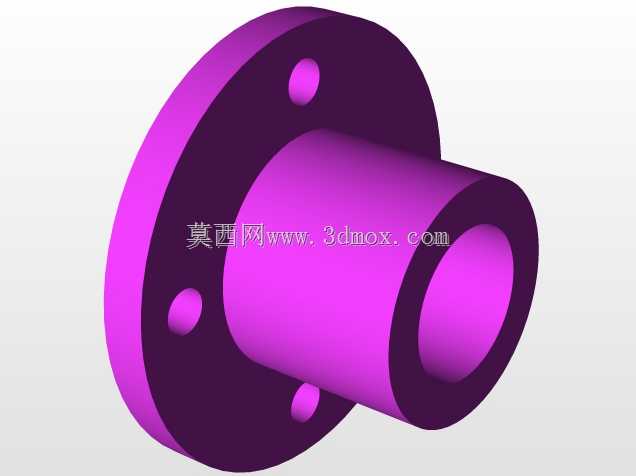

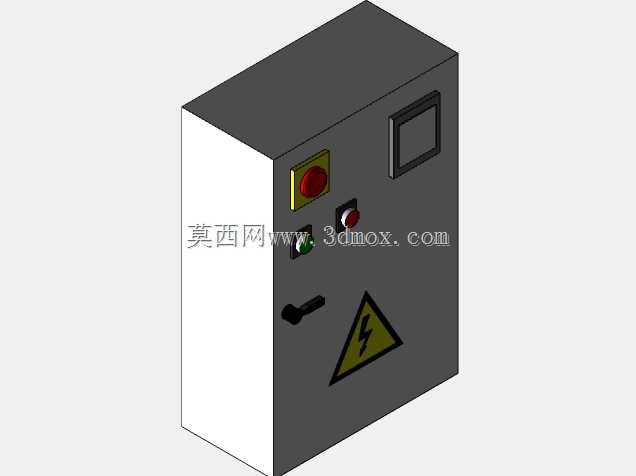

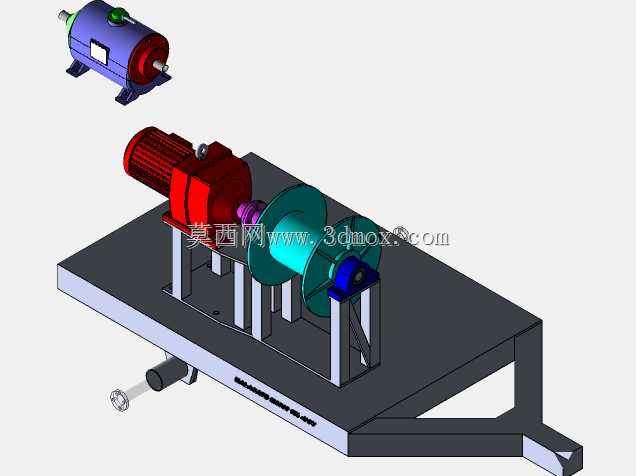

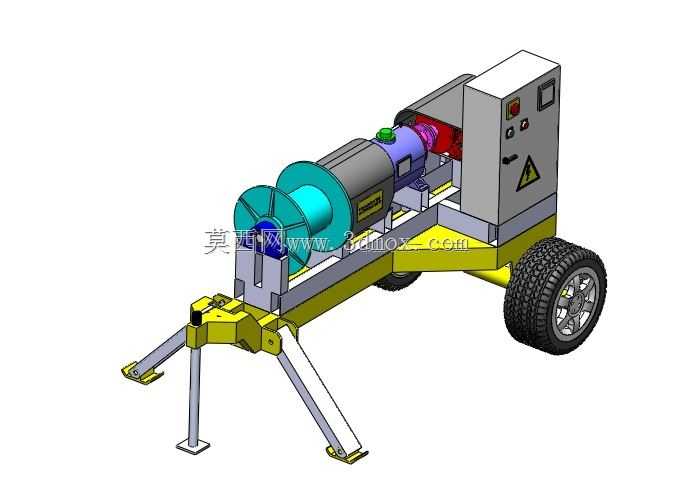

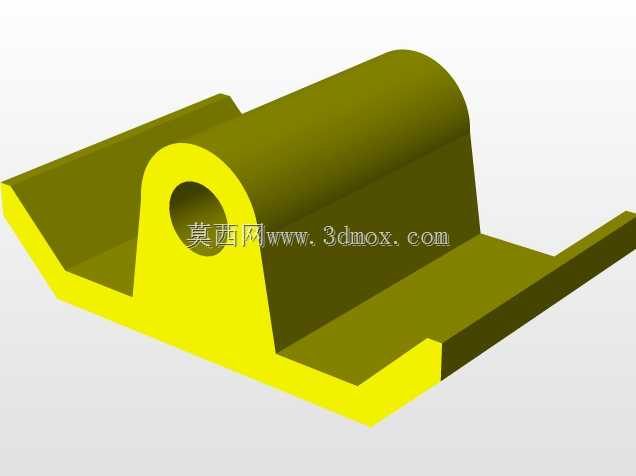

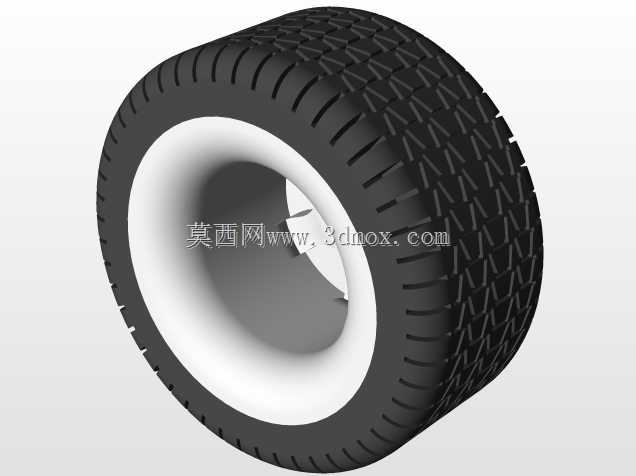

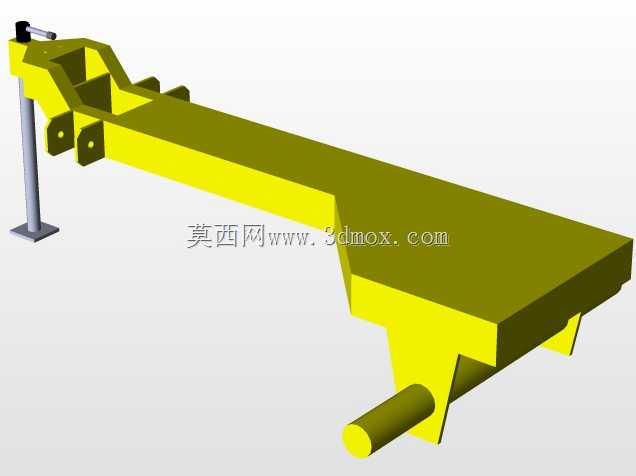

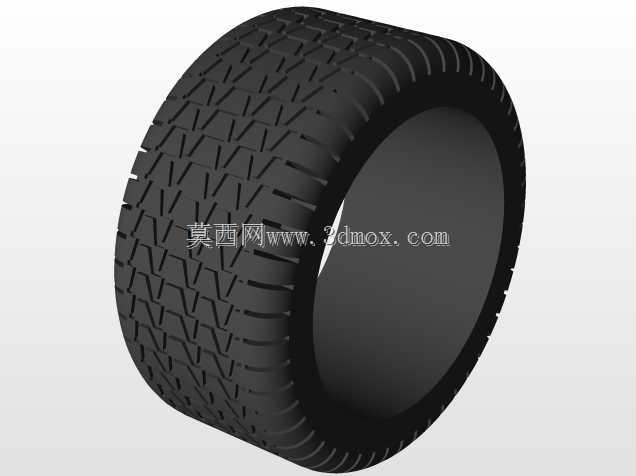

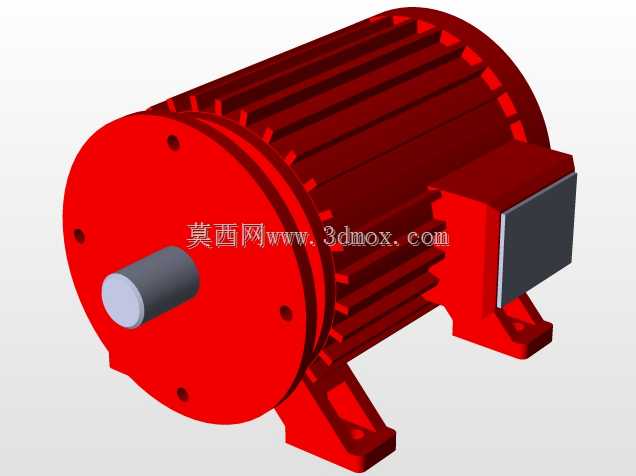

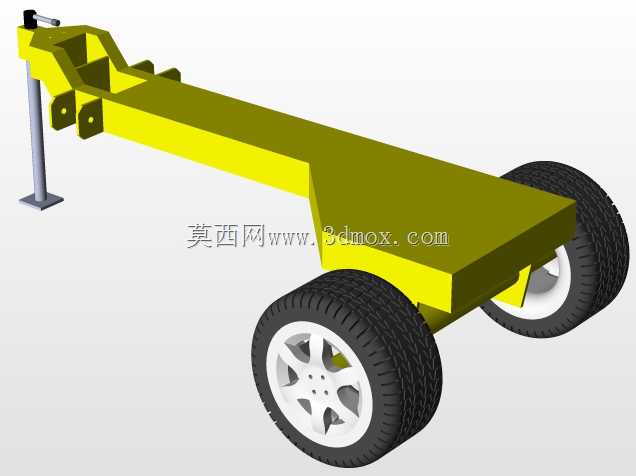

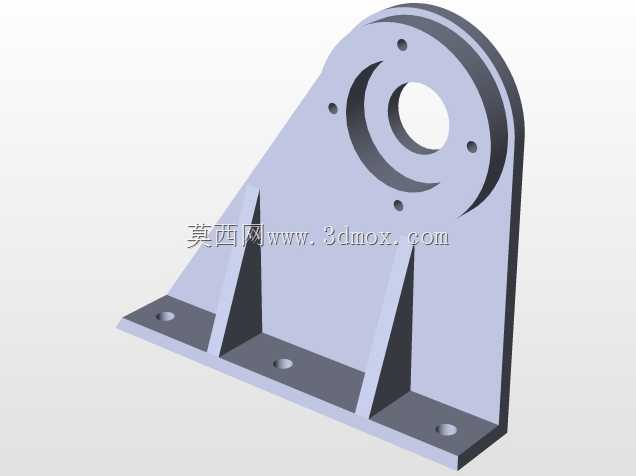

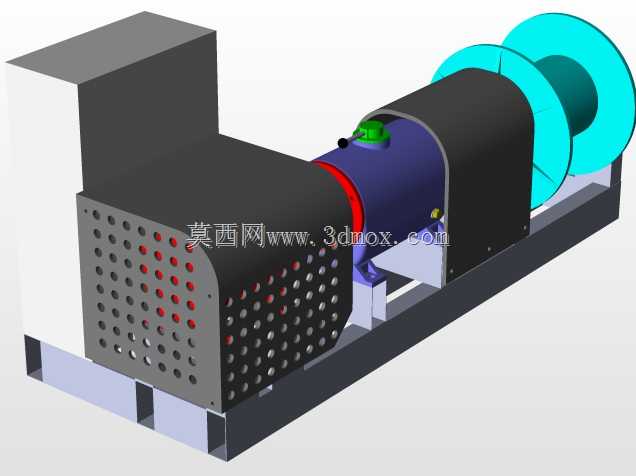

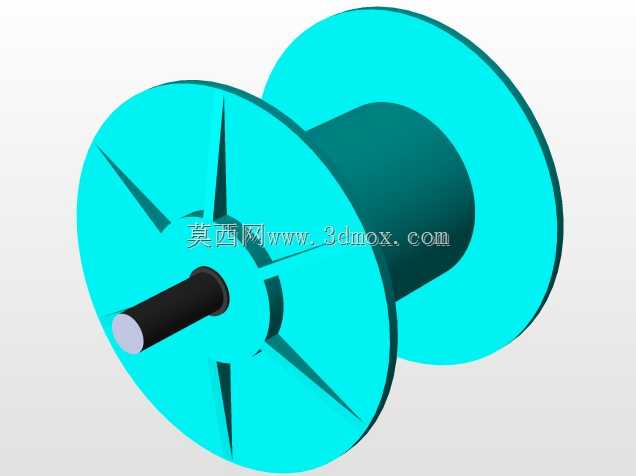

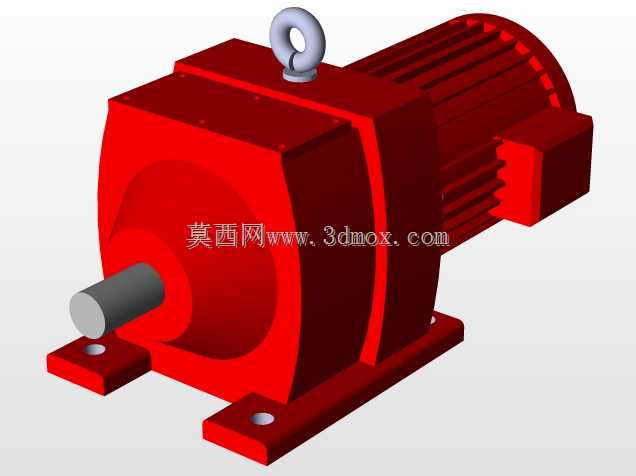

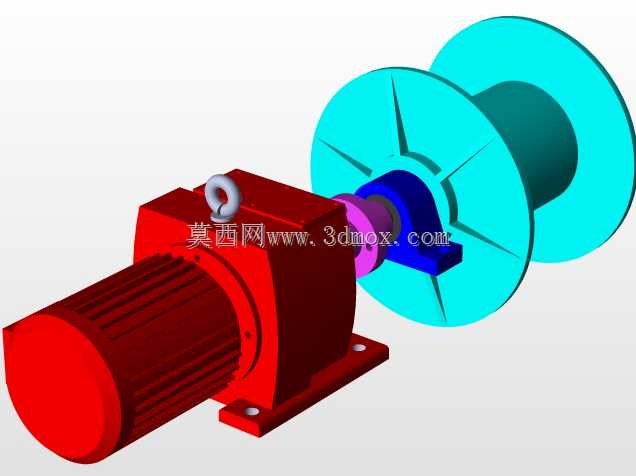

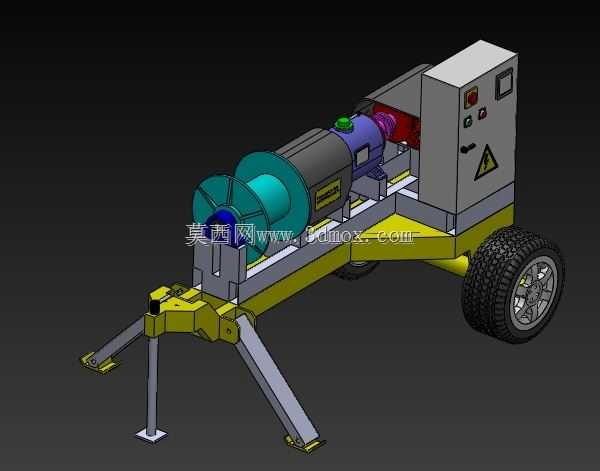

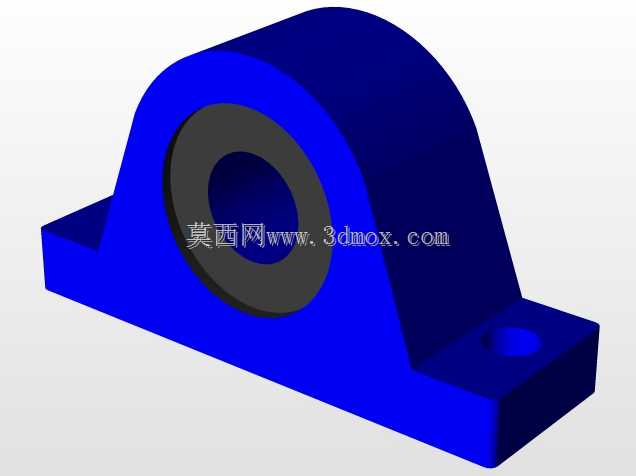

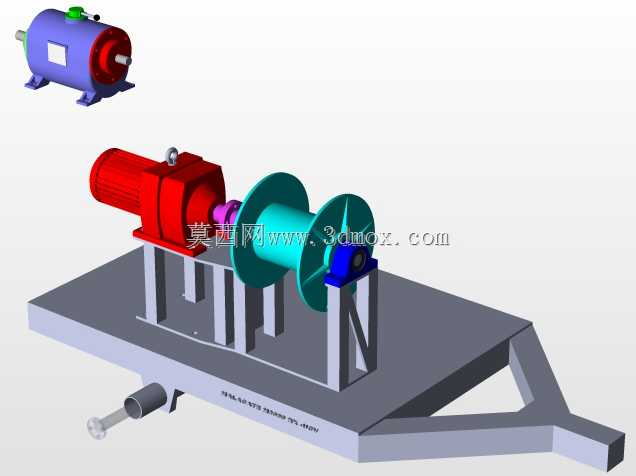

这款可移动式电动绞车主要面向户外零散起重牵引、小型设备移位、工地短距离物料拖运、电力施工线缆展放、农用机具拖拽等场景设计，区别于固定安装式绞车，它自带行走轮与可收放支撑支腿，能够在不依赖额外吊装转运设备的前提下，通过人力牵引或小型车辆拖挂快速转场，适配无固定起重点位的临时作业需求，解决了传统固定绞车转场成本高、布设周期长的痛点。设备核心功能是通过卷筒缠绕钢丝绳输出稳定牵引力，可完成水平方向重物拖曳、小高度范围内重物垂直起吊、张紧作业面缆索等操作，自带的集成电控箱整合了启停控制、正反转切换、紧急停止、过载保护功能，操作面板布局清晰，急停按钮设置在易触碰的显眼位置，带电部件全部做封闭防护，箱体表面设置明显的高压警示标识，符合户外作业的安全操作要求。设计过程中优先考虑了作业稳定性与移动灵活性的平衡，行走轮采用耐磨橡胶充气轮胎，能够适配砂石、土路、硬化地坪等多种非平整路面，底盘采用框架式焊接钢结构，在控制整体重量的前提下保证结构刚性，避免大牵引力作业时出现底盘变形。三个可调节支撑支腿分布在底盘前端与侧方，作业时可向下伸出支脚贴合地面，将设备整体抬升使轮胎脱离受力面，形成稳定的三角支撑结构，抵消牵引作业时产生的倾覆力矩与水平滑移力，支腿长度可根据地面平整度独立调节，即使在略有坡度的作业面也能将设备调整至水平状态，收车时支腿可向上翻转贴合底盘，不会影响拖行转场的通过性。动力传动部分采用电机直连减速机构的布局，减速单元输出端直接驱动卷筒，减少了中间传动环节的功率损耗，卷筒侧边设置排绳导向结构，避免钢丝绳缠绕时出现乱绳、咬绳问题，延长钢丝绳使用寿命。设备整体安装边界充分考虑了小型作业场景的空间限制，整体宽度控制在常规人行通道可通行的范围内，长度方向预留了拖挂连接点位，转场时可快速连接牵引杆，电控箱与卷筒、电机的布局避开了操作人员的常规站位区域，作业时人员可站在设备侧方安全区域操作，避免钢丝绳断裂回弹带来的安全风险。底盘前端设置的牵引连接座可适配不同规格的牵引挂钩，既可以连接小型工程机械拖行，也可以通过人力短距离推移，适配狭小作业区域的位置调整需求。
