多组啮合齿轮传动演示机构

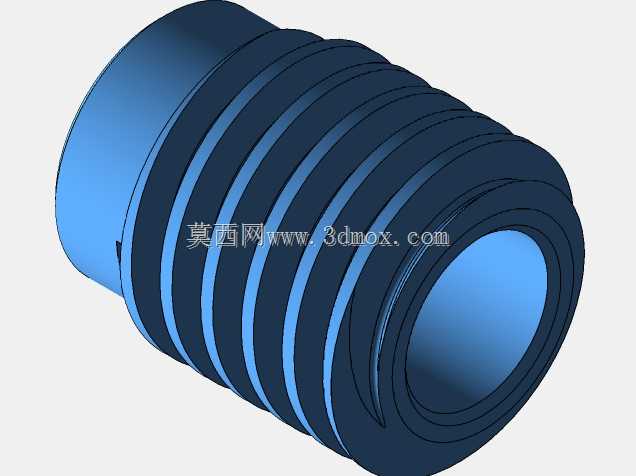

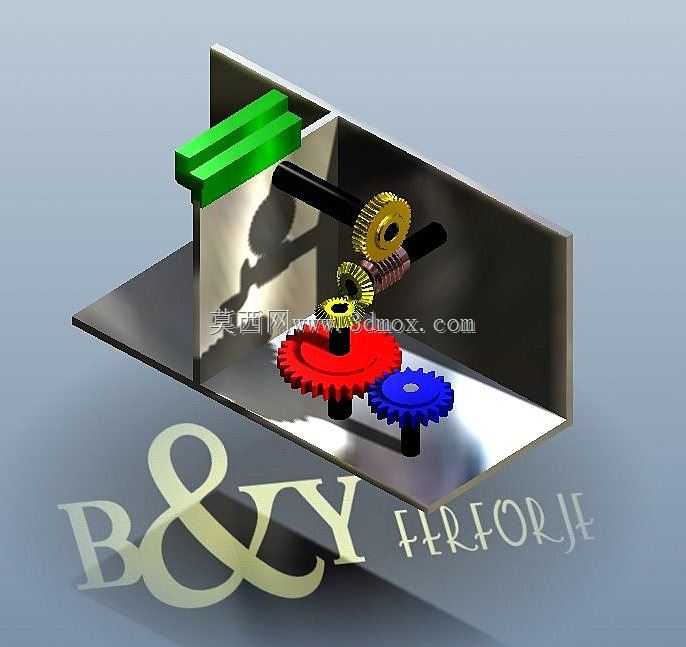

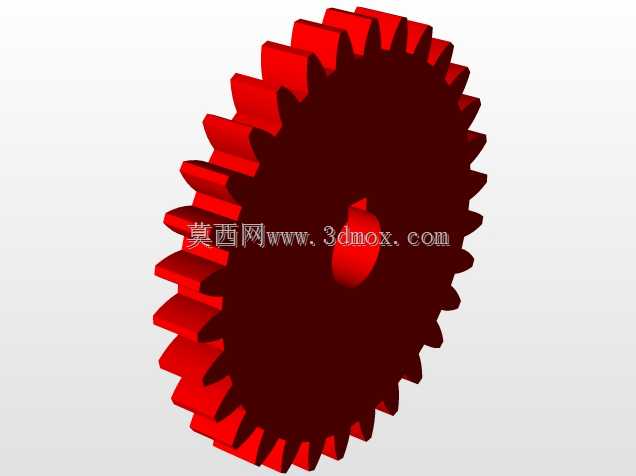

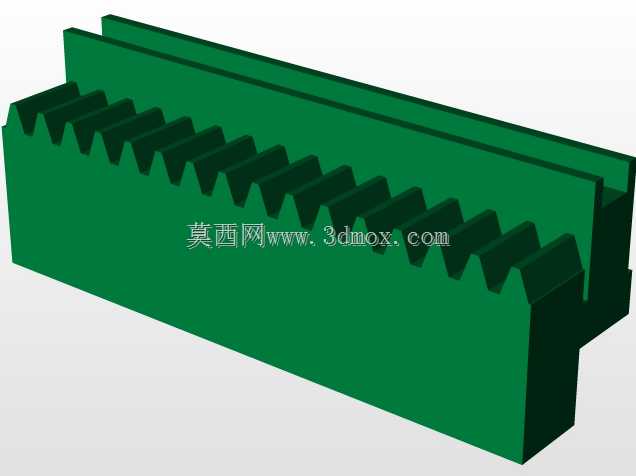

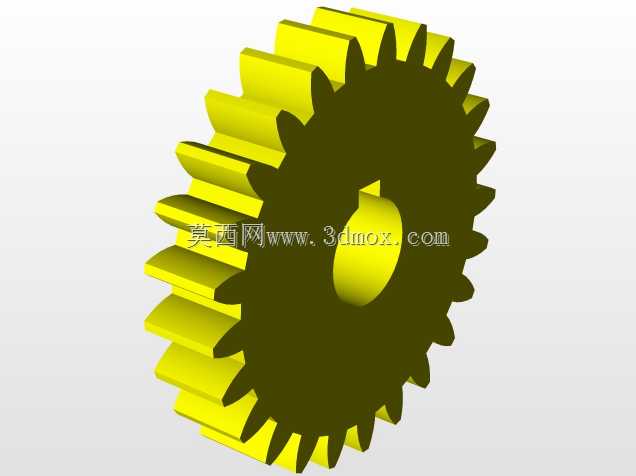

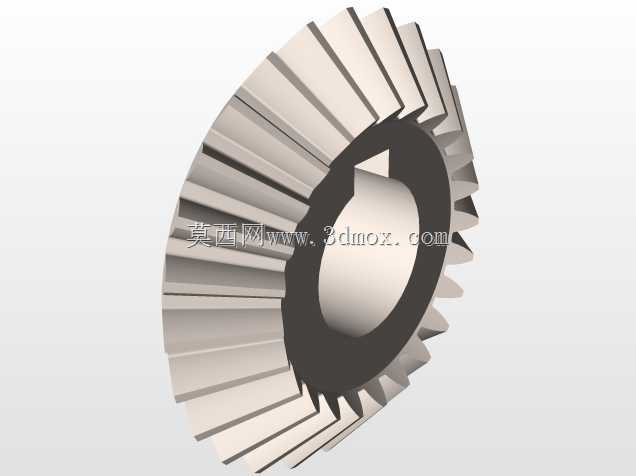

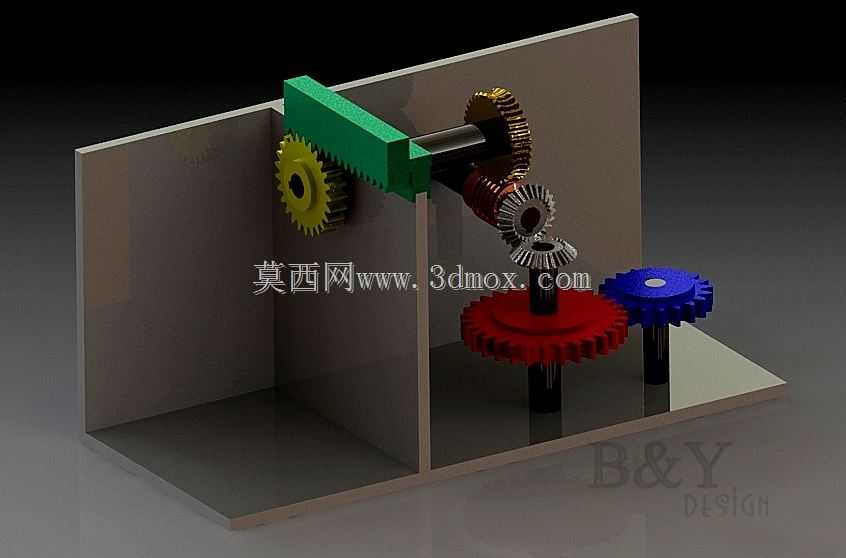

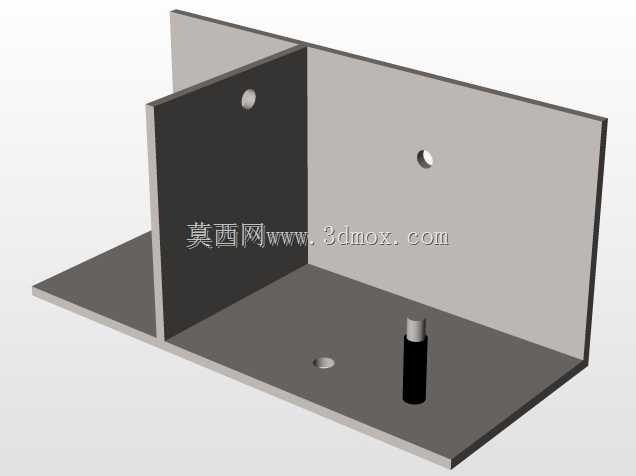

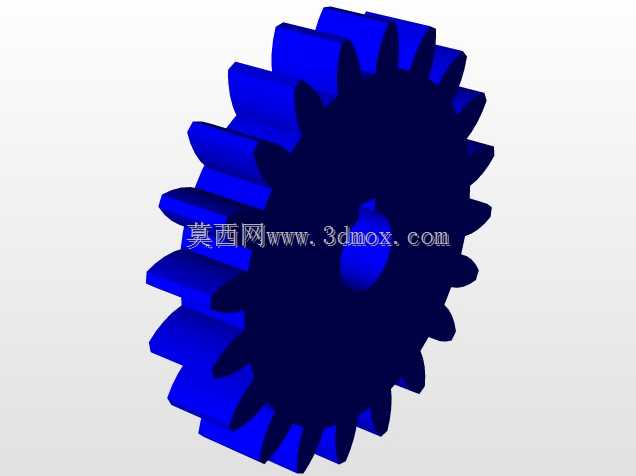

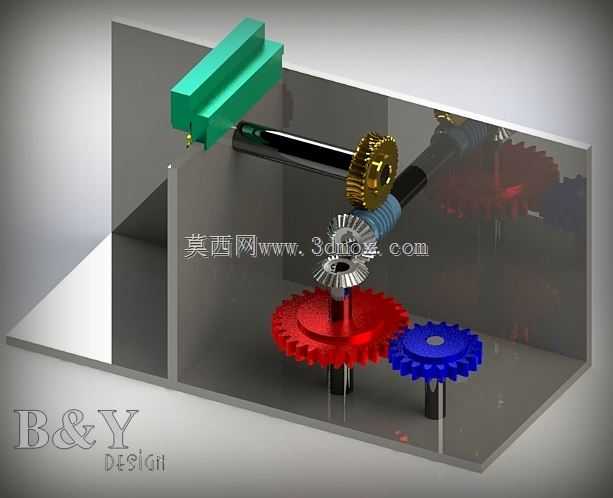

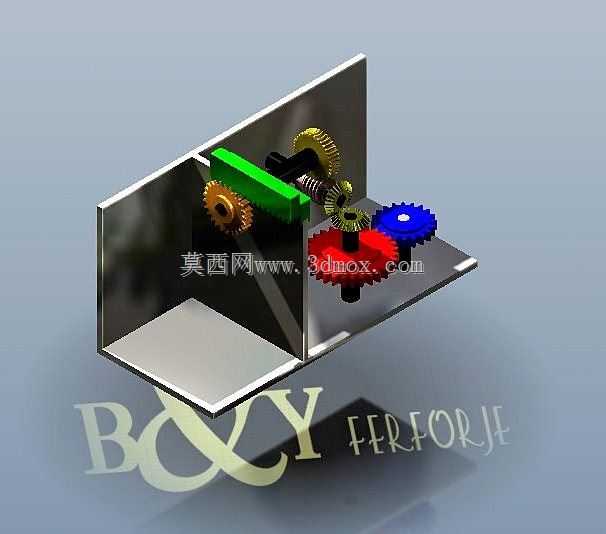

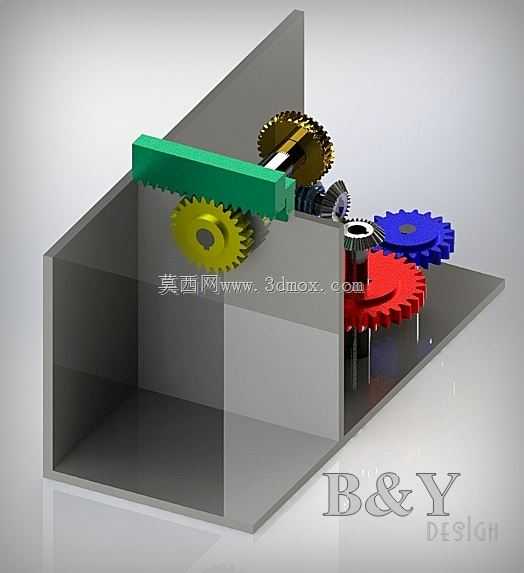

该传动演示机构核心由多组不同规格、不同啮合形式的齿轮构件组合搭建而成，可直观呈现空间交错轴、平行轴等多类齿轮传动的动力传递路径与运动转换逻辑，多用于机械原理教学演示、传动方案预研验证场景，能够帮助从业者快速理解不同齿轮副的传动特性、转速扭矩转换规律。整套机构被安置在半封闭的箱式安装基座内，基座采用直角围合结构，既为所有传动构件提供稳定的安装支撑，也可通过透明侧面板清晰观察内部齿轮的啮合运动过程，避免演示过程中外部杂物卡入齿轮啮合间隙，同时隔绝运动构件与外部接触，提升演示操作的安全性。机构顶部设置有直线滑移导向构件，可配合齿轮传动的输出端实现直线往复动作的联动演示，拓展了整套机构的传动展示维度，可同步呈现旋转运动转直线运动的传动逻辑。设计过程中，首先根据不同齿轮副的传动比要求匹配对应齿数、模数的齿轮构件，其中包含圆柱直齿轮、锥齿轮、蜗轮蜗杆等多类传动元件，不同齿轮的安装轴系采用平行、垂直交错的空间布局，充分利用箱体内部的安装空间，确保每一组齿轮副的啮合间隙控制在合理区间，既避免间隙过大导致传动回程误差超标，也防止间隙过小造成齿轮啮合卡滞、磨损加剧的问题。安装边界方面，整套机构的基座底面为平整安装面，可直接固定在教学实验台、方案验证工作台面上，所有外露的轴端均做了圆滑过渡处理，突出箱体外部的构件长度控制在安全操作范围内，不会在机构运转过程中剐蹭周边操作人员或其他设备。功能层面，该机构可通过输入端的手动驱动或外接低速动力驱动，同步带动多组齿轮按预设传动比运转，清晰展示不同类型齿轮的转向变化、转速差异，可直观验证传动方案的可行性，也可作为机械认知教学的具象载体，让抽象的齿轮传动原理转化为可观察、可操作的实体结构，帮助学习者快速掌握不同齿轮传动的适用场景与设计要点。在细节设计上，不同功能的齿轮采用差异化的外观配色，可快速区分不同传动链路的构件，便于观察动力传递的完整路径，各支撑轴的轴承安装位预留了充足的装配空间，可方便后续对齿轮构件进行更换调整，适配不同传动比的演示需求。
