零阶一阶二阶系统动力学虚拟运动仿真装置

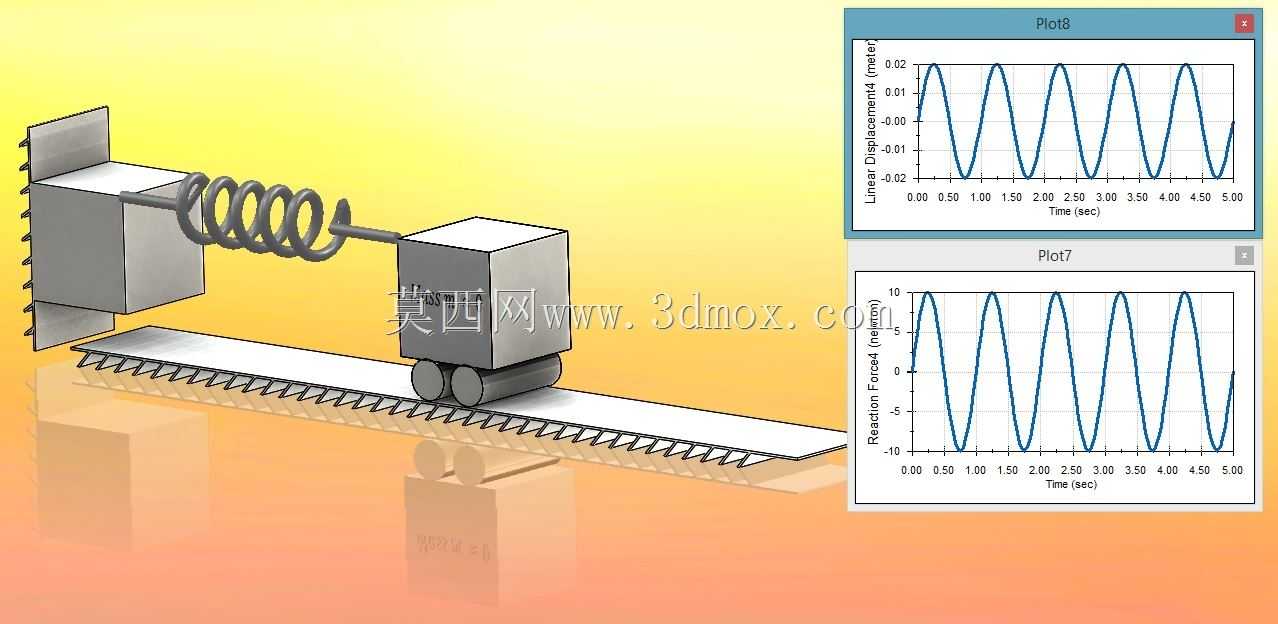

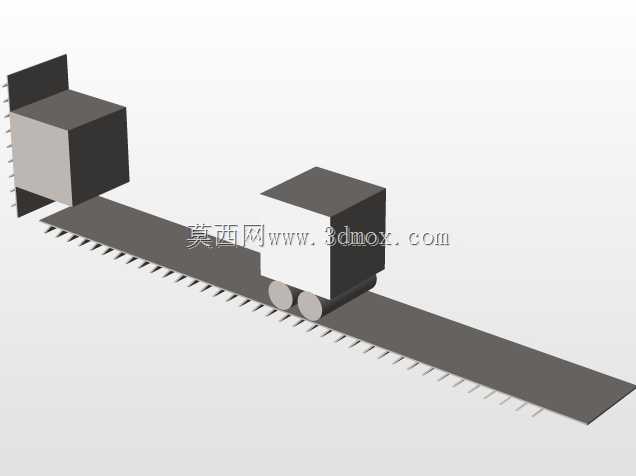

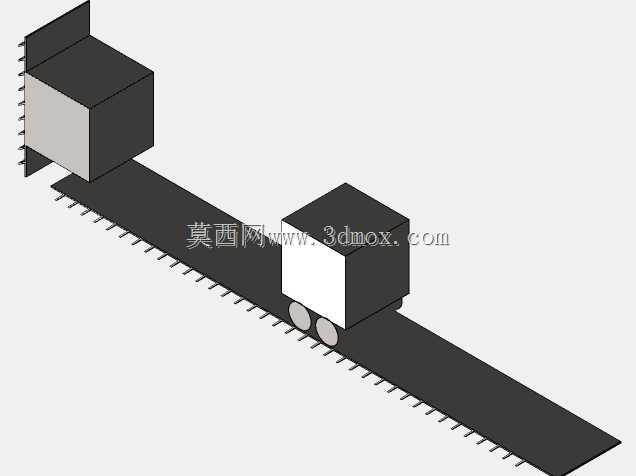

该虚拟仿真装置主要面向机械动力学教学、机械系统动态特性验证场景搭建，可直观复现不同阶次机械系统在受迫振动、初始激励下的动态响应规律，为机械传动系统、隔振系统、精密运动平台的前期方案验证提供可视化的动态参照，帮助设计人员在方案阶段快速预判系统的运动特性，规避后续实物试制阶段可能出现的共振、响应滞后、运动超调等设计缺陷。装置整体采用经典的弹簧-质量-阻尼系统构型，核心执行单元包含固定安装基座、线性导向导轨、带滚轮的运动质量块、圆柱螺旋弹簧组件，固定基座设置在导轨的起始端，通过端面定位结构完成弹簧一端的固定约束，弹簧另一端与运动质量块刚性连接，质量块底部配套的滚轮与导轨上表面贴合，将滑动摩擦转化为滚动摩擦，尽可能降低摩擦阻尼对系统响应结果的干扰，保证仿真输出的位移、作用力曲线能够精准反映系统本身的固有特性。设计过程中严格遵循动力学系统建模的等效原则，将零阶系统等效为无弹性无惯性的刚性比例传递单元，一阶系统等效为包含惯性与阻尼的滞后响应单元，二阶系统等效为包含质量、弹簧、阻尼的典型振动单元，通过调整弹簧刚度系数、运动块质量参数、阻尼系数，即可复现不同阻尼比下二阶系统的欠阻尼、临界阻尼、过阻尼响应特性，匹配不同行业机械系统的动态特性模拟需求。安装边界层面，导轨采用标准线性导轨的安装尺寸规范，基座预留通用的螺栓安装孔位，可直接适配各类教学实验台、动力学验证平台的安装基面，整体结构的运动行程设置在合理区间，既能够完整呈现5秒时长内的多周期振动响应曲线，也不会出现弹簧过拉伸、质量块脱出导轨的运动干涉问题。装置配套输出的线性位移曲线、支座反作用力曲线，可直接与理论计算结果做对标校验，帮助设计人员快速验证动力学参数计算的准确性，在精密进给平台设计、设备隔振系统设计、缓冲机构设计等场景中，可通过调整该虚拟装置的参数快速完成多方案的动态特性比对，筛选出响应速度快、超调量小、稳定性优的系统参数组合，大幅缩短前期方案迭代的周期，减少实物验证阶段的试错成本。
