法兰接口卧式分离凝汽器结构设计

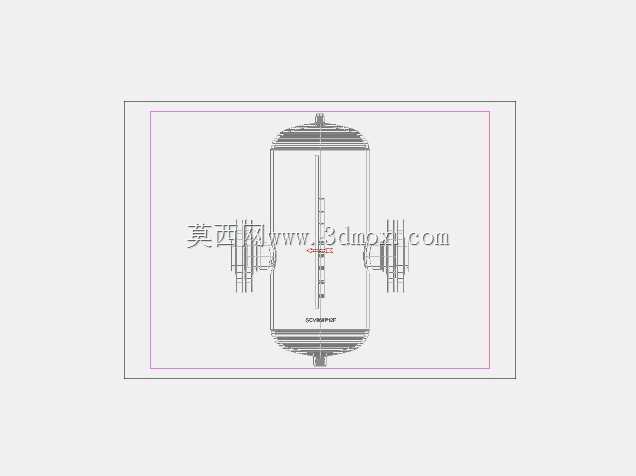

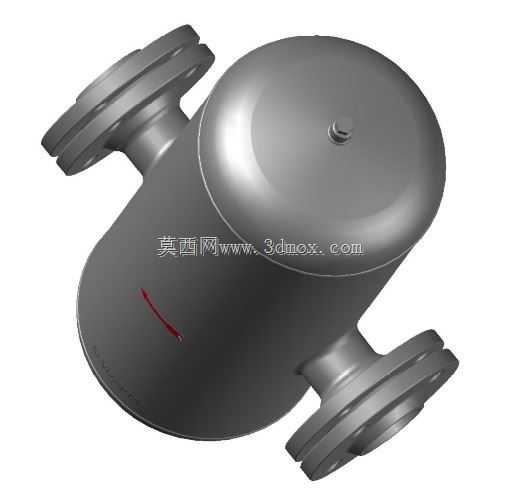

该分离凝汽器主要应用于蒸汽输送管网、中小型汽轮机组末端、工业换热系统的冷凝回收环节，核心作用是将蒸汽系统中携带的凝结水、气态杂质进行高效分离，同时完成乏汽的冷凝相变过程，避免管道内出现水击现象，保障下游用汽设备的运行安全，提升整个蒸汽系统的热能利用效率，减少高温凝结水直排造成的热能与水资源浪费。在实际工业场景中，这类设备常安装在蒸汽管道的低点、换热设备出口、汽轮机排汽端位置，适配饱和蒸汽、低过热蒸汽的工况处理需求，可有效拦截蒸汽裹挟的液滴，降低后续管道与设备的冲蚀损耗。从功能特性来看，这款设备采用卧式桶体结构，上下错位布置的法兰接口可对接同管径的工业管道，内部集成了旋流分离与冷凝换热双重结构，蒸汽从侧方接口进入桶体后，流速快速降低，通过内部导流结构产生旋流效果，密度较大的凝结液滴在离心力作用下被甩向桶体内壁，沿壁面滑落至设备底部集液区，经过分离后的干蒸汽或冷凝后的液态介质从另一侧接口排出，顶部的端盖采用圆弧承压结构，可均匀分散内部介质压力，避免应力集中造成的结构变形，桶体上的标识箭头可明确指示介质流向，避免现场安装出现反向接装的失误。设计过程中，首先结合额定工况下的介质压力、流量参数确定桶体的容积大小，保证介质在桶体内拥有足够的停留时间完成气液分离，避免流速过快导致分离效率下降；法兰接口的尺寸与位置严格匹配通用工业管道的安装标准，采用对称布置的法兰盘结构，可直接与现有管道法兰对接，无需额外制作过渡连接件，降低现场安装的改造成本；桶体壁厚根据承压需求进行计算选型，圆弧端盖的曲率半径经过优化，在满足承压强度要求的前提下尽可能降低设备整体重量，减少安装时的支撑载荷。从安装边界来看，设备整体为对称卧式结构，两个法兰接口的中心处于同一水平轴线，安装时需保证设备整体水平放置，底部预留足够的集液空间与排污操作空间，两侧法兰对接时需匹配对应压力等级的密封垫片，紧固螺栓时采用对角均匀施压的方式，避免法兰偏斜造成密封泄漏；设备顶部预留的小接口可用于安装排气阀或压力检测元件，底部可根据需求加装疏水阀组件，实现分离后凝结水的自动排出，设备整体的外部轮廓无突出尖锐结构，可适配架空管道、设备层旁侧等多种安装空间，无需预留过大的操作检修距离，日常维护仅需定期打开端盖清理内部积存的杂质即可，运维难度较低。
