杯碗类回转件侧壁专用打孔加工装置

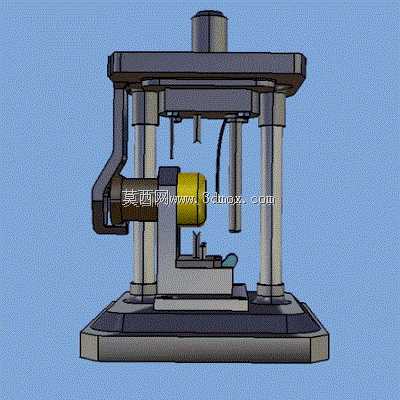

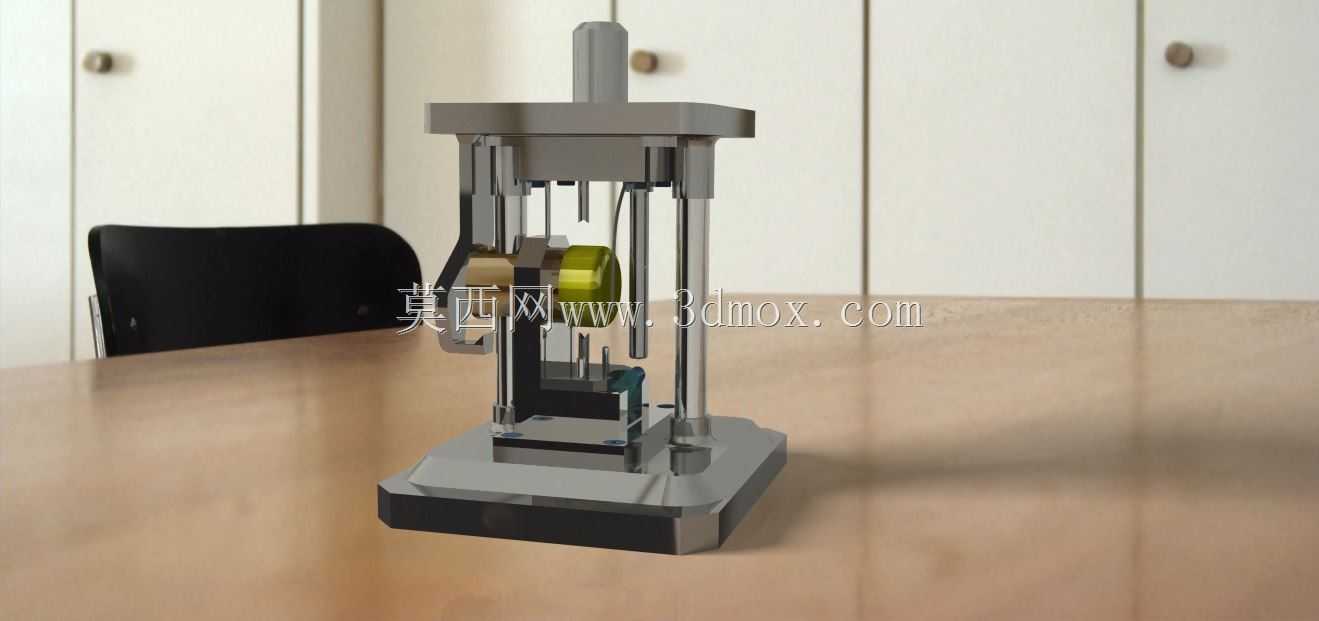

该装置主要面向日用陶瓷、玻璃器皿、薄壁金属制品加工场景，针对碗状、杯状等带弧形侧壁的回转类工件的侧壁打孔需求设计，可解决传统钻孔设备加工曲面工件时易打滑、孔位偏移、工件变形的痛点，适配中小批量器皿生产的钻孔工序，也可用于小型管材类零件的径向钻孔加工。设备采用立式框架承载结构，整体为四柱式对称布局，底部为厚重的方形铸铁基座，可有效吸收钻孔作业时的振动，保证加工过程的稳定性，基座上方设置可调节的工件装夹工位，搭配带软质防护垫的三爪定位结构，可根据不同口径的杯、碗工件调整夹持范围，夹持时不会刮伤工件外壁，同时保证工件与钻孔主轴的同轴度精度。装置的钻孔执行单元分为两组，一组为垂直布置的主轴组件，可完成工件端面的钻孔作业，另一组为水平布置的侧置主轴组件，专门针对杯碗的弧形侧壁进行径向钻孔，两组主轴均可通过顶部的手轮调节进给行程，适配不同深度的钻孔需求，侧置主轴还带有角度微调结构，可根据工件曲面弧度调整钻孔切入角度，避免钻头受力崩断。设计过程中重点考虑了操作的便捷性与加工安全性，工件装夹工位设置了快速锁紧手柄，操作人员可快速完成工件的装夹与拆卸，设备的传动区域均设置了防护挡板，避免切屑飞溅伤人，同时预留了排屑槽接口，可搭配车间集中排屑系统使用。整体设备的安装边界紧凑，不需要额外的地基固定，可直接放置在常规车间工作台上使用，外接车间常规压缩气源与电源即可运行，不需要复杂的调试过程，适合中小型器皿加工车间、五金制品作坊的生产使用，可有效降低曲面工件打孔的操作难度，提升孔位精度与加工效率，减少工件的报废率。
