多接口集成式阀类金属壳体结构设计

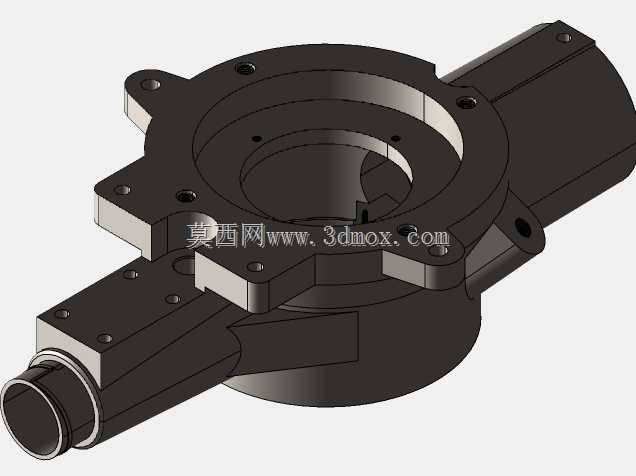

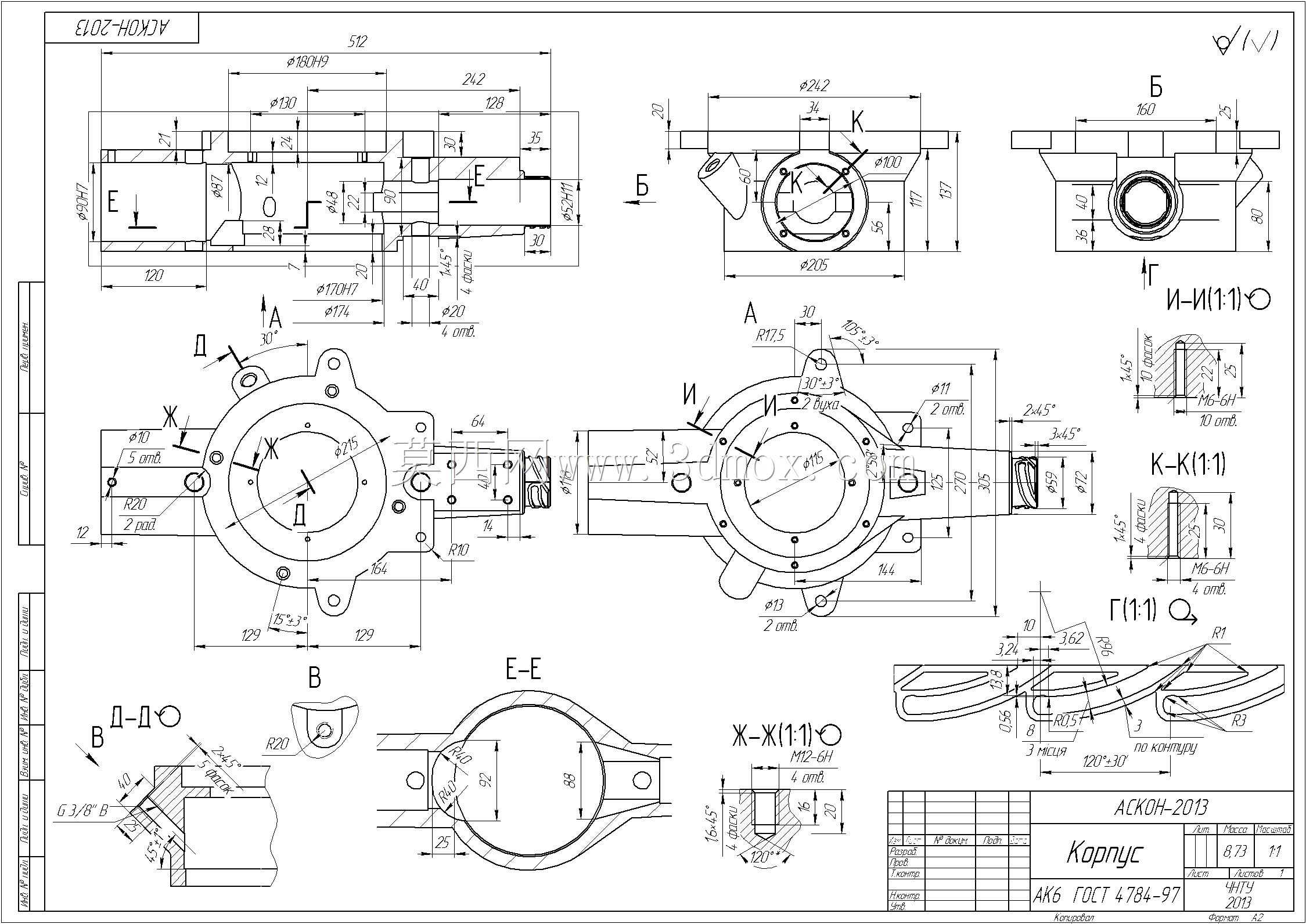

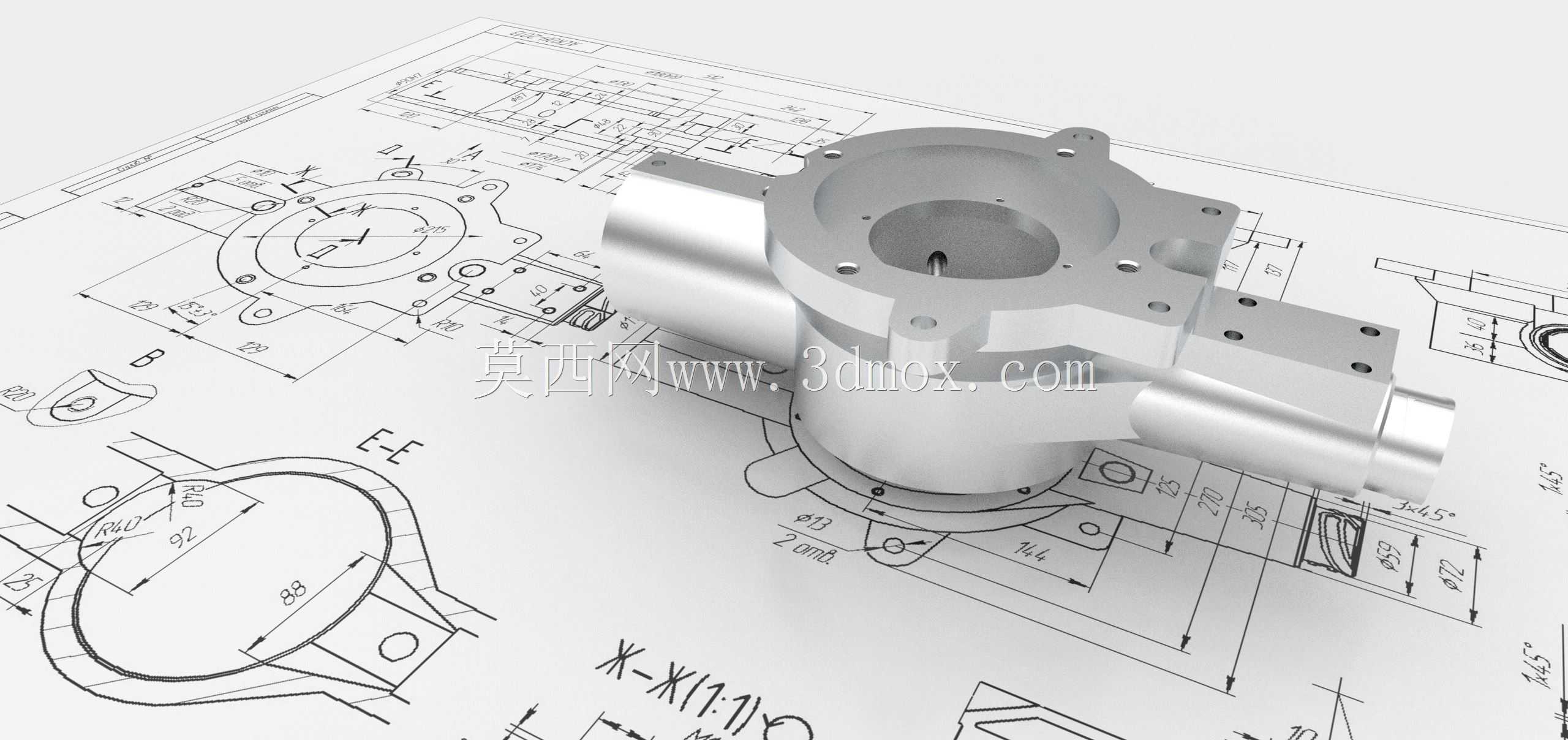

　　该零件属于流体通路系统中的核心承载壳体，常见于中低压工况下的流体换向、通断控制类阀组集成单元，在小型液压动力单元、气动控制回路、工业流体输送支管节点中都能见到这类结构的应用，主要承担内部流道承载、外部元件安装定位、工作压力下的结构强度支撑作用。从结构布局来看，主体采用中心圆形腔体作为核心容腔，腔体上端面均匀分布螺纹安装孔，用于匹配端盖或者电磁驱动模块的安装固定，孔位的节圆尺寸与端面平面度要求直接决定了密封件的压缩量均匀性，是装配阶段需要重点管控的形位公差项。腔体两侧延伸出同轴的圆柱形通路接口，接口外圆预留了卡套式接头或者法兰连接的安装空间，接口内孔与中心腔体的相交处做了圆弧过渡处理，避免流体流经时产生直角涡流损耗，

　　同时也能减少应力集中带来的长期承压开裂风险。除两侧主通路外，腔体侧方还延伸出两个垂直于主通路的辅助接口，分别用于压力检测、旁通回路连接或者溢流元件安装，接口的端面同样设置了密封槽位，可适配O型圈进行端面静密封，满足不同工况下的多通路集成需求。设计阶段优先考虑了铸造毛坯的工艺可行性，主体壁厚保持均匀，相邻壁厚差控制在合理范围内，避免铸造冷却过程中出现缩孔、缩松缺陷，所有棱边位置都设置了铸造圆角，既方便脱模，也能减少后续机加工的去毛刺工作量。机加工工序的安排遵循基准统一原则，以中心腔体的下端面作为主要定位基准，一次装夹即可完成上端面孔系、两侧主通路内孔的加工，有效降低多次装夹带来的形位公差累积。安装边界方面，

　　主体腔体的外径尺寸决定了整个阀组的最小安装空间，两侧接口的中心高尺寸需要匹配安装基座的开孔位置，侧方辅助接口的伸出长度需要预留足够的扳手操作空间，方便现场装配时的接头拧紧作业。从受力角度分析，该壳体在额定工作压力下，最大应力出现在主通路与中心腔体的相交位置，设计时通过局部加厚、圆弧过渡的方式将应力控制在材料许用应力范围内，可满足长期循环承压的使用需求。表面处理可根据使用介质的不同选择镀锌、阳极氧化或者喷塑处理，在潮湿或者有弱腐蚀介质的工况下，能有效提升壳体的抗腐蚀能力，延长整体使用寿命。这类集成式壳体相比传统的分体式管路连接结构，减少了外接管路的数量，降低了管路接头泄漏的概率，同时整体结构更加紧凑，能有效缩小整套阀组的安装占用空间，

　　在空间受限的设备集成场景中优势明显。建模过程中需要重点关注各相交孔的相贯线处理，确保内部流道的光滑过渡，同时所有安装孔的螺纹深度、底孔深度都要符合标准紧固件的旋合要求，避免出现螺纹攻深不足、底孔打穿等工艺问题。对于密封槽的尺寸设计，严格遵循对应线径O型圈的槽宽、槽深标准，保证密封件安装后有合理的压缩率，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现介质泄漏。
