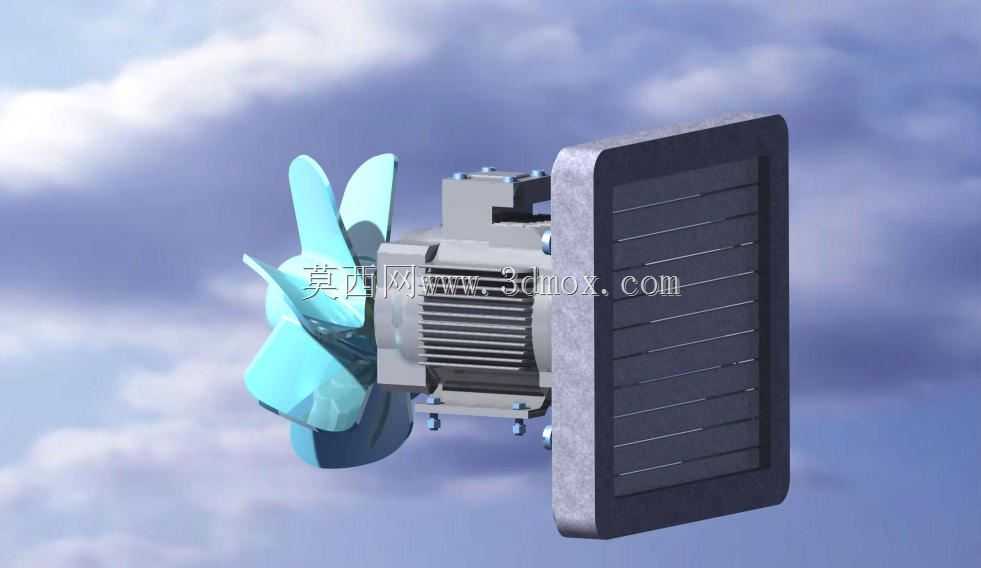

带防护格栅方形安装法兰轴流风机结构

　　在工业电控柜散热、小型设备舱通风、厂房局部排风这类场景里，轴流风机的选型从来不是只看风量参数，安装适配性、运行可靠性、防护等级匹配度往往是决定设备能不能长期稳定运行的核心。这款轴流风机的结构设计，完全围绕嵌入式安装的实际工况做了针对性优化，没有多余的装饰性结构，每一处几何特征都对应实际使用中的明确需求。

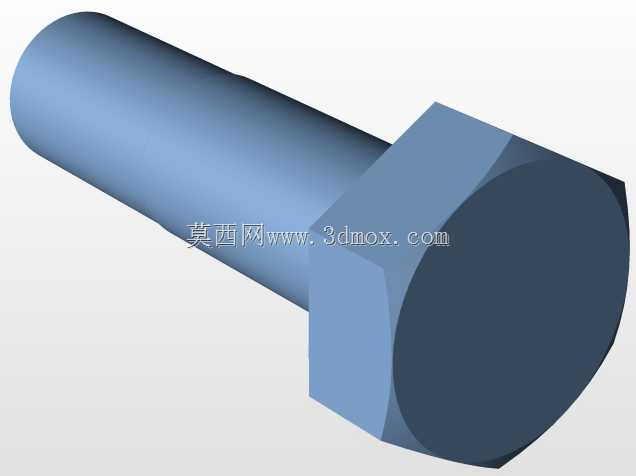

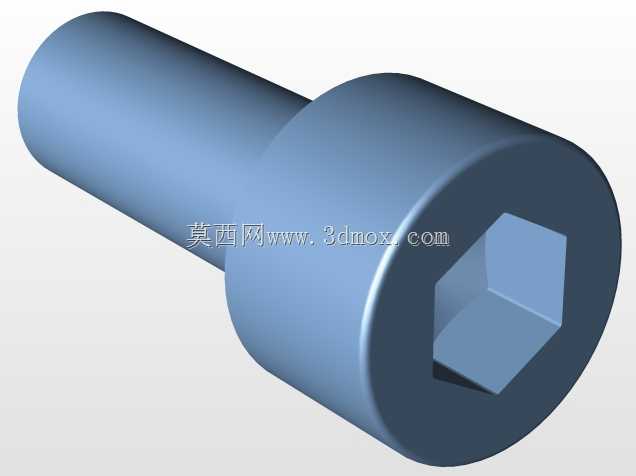

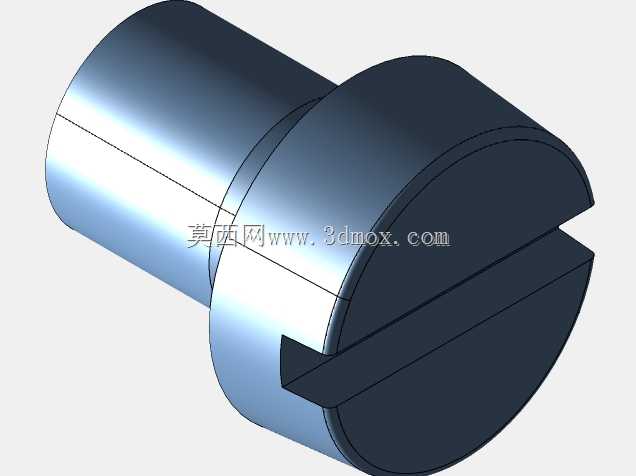

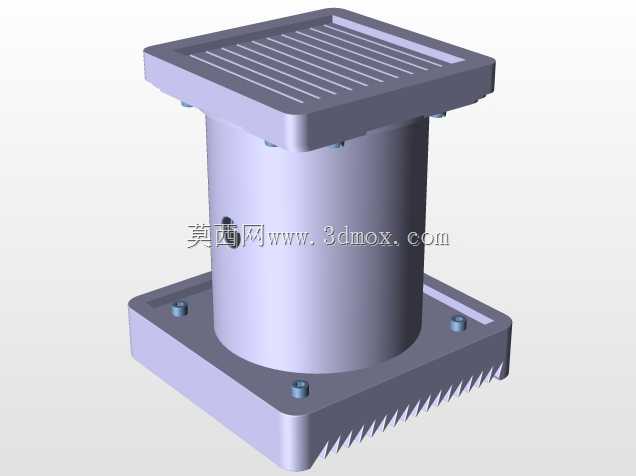

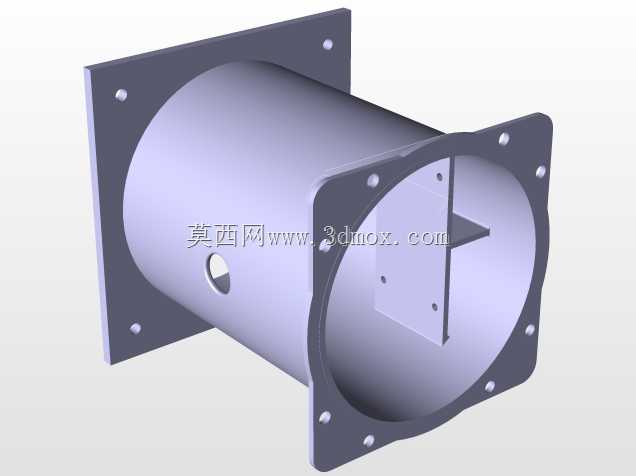

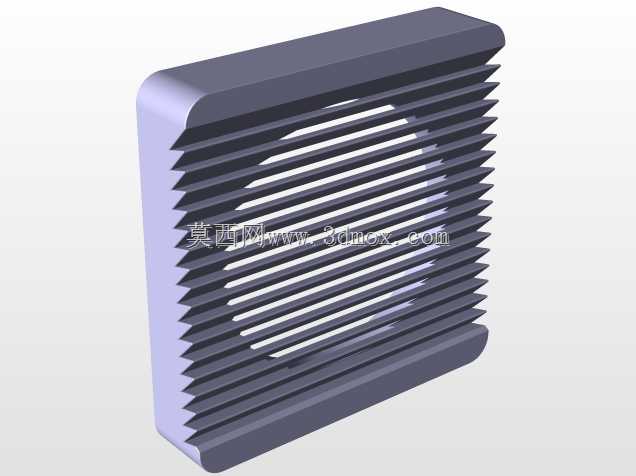

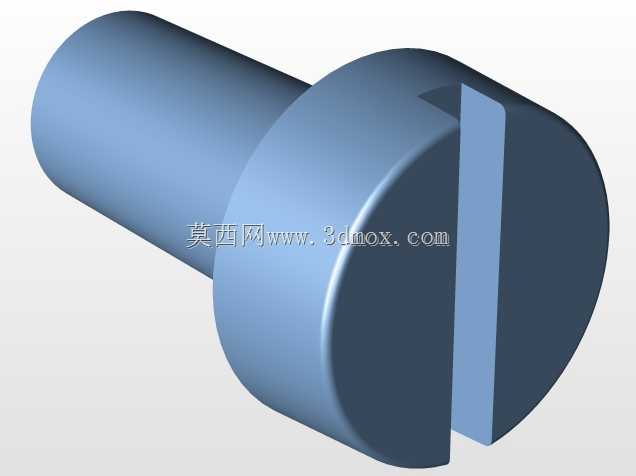

　　先看安装端的结构，方形法兰边框做了均匀分布的螺栓沉孔，四个角位与长边中点都预留了紧固件安装位，安装时不需要额外做转接支架，直接贴合柜体或舱壁的预留开口即可完成固定，沉孔设计能让螺栓头部完全没入法兰平面，不会突出表面干涉周边管线或其他部件。法兰内侧集成了固定式防护格栅，格栅条采用等距平行排布的窄边结构，既可以阻挡外部较大尺寸的杂物进入叶轮区域造成卡滞，又尽可能降低了格栅本身对气流的阻挡损耗，格栅与法兰为一体化结构设计，不需要额外加装防护网，减少了现场安装的工序与配件数量。

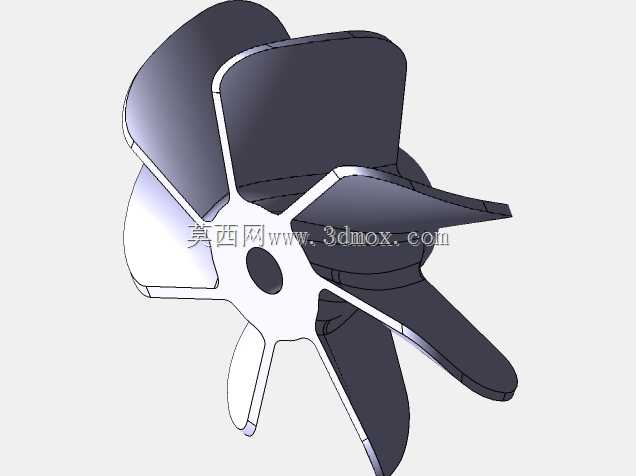

　　叶轮部分采用了多叶片前倾式结构设计，叶片的曲面弧度经过气流导向优化，运行时气流沿轴向直吹，没有多余的径向紊流，在相同转速下能获得更高的送风效率，同时叶片做了等角度均布，动平衡校准的基准位直接预留于轮毂端面，生产装配时不需要额外做定位标记就能快速完成平衡校正，降低批量生产时的调校成本。叶轮与驱动电机的输出轴采用直联结构，没有皮带、齿轮这类中间传动部件，一方面减少了传动环节的能量损耗，另一方面也降低了后期维护的工作量，不存在传动件磨损更换的问题。

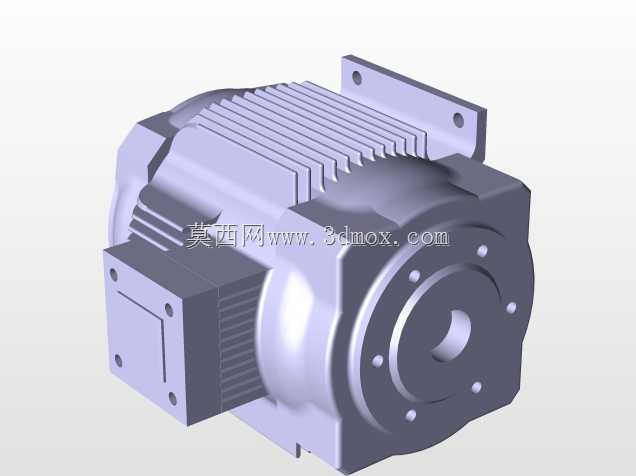

　　驱动电机的壳体采用散热筋结构，平行分布的散热筋沿电机轴向排布，风机运行时产生的气流直接掠过散热筋表面，能带走电机工作时产生的热量，不需要额外为电机设计独立散热结构，依靠风机自身的送风就能满足电机的散热需求，让电机可以在长时间连续运行的工况下保持合理的工作温度。电机的接线盒设置于壳体顶部，接线口做了密封结构预留，现场接线时可以根据走线方向调整接线盒的朝向，适配不同方向的进线管线，避免线缆过度弯折造成的绝缘层破损。

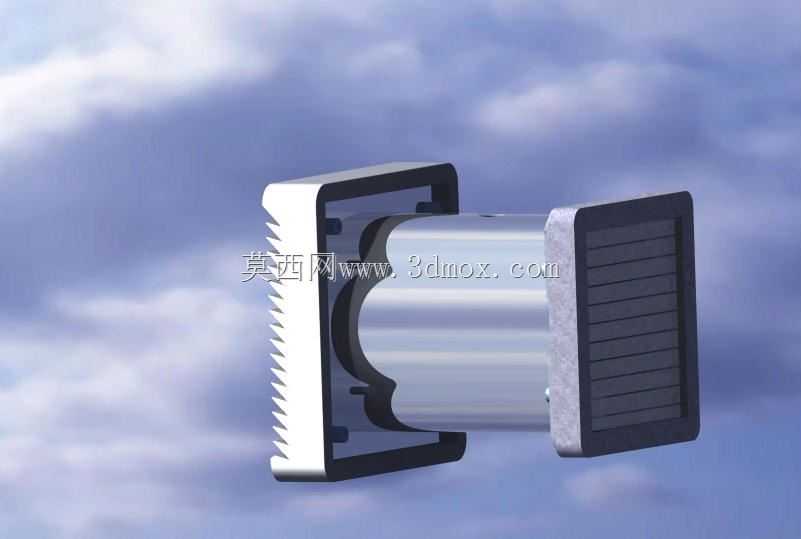

　　从安装边界来看，这款风机的方形法兰外轮廓尺寸适配常规的电控柜标准安装开口，法兰厚度控制在合理范围，安装后突出舱壁的尺寸较小，不会占用过多的设备外部空间，叶轮旋转区域与防护格栅之间预留了足够的安全间隙，即使运行过程中出现小幅振动，也不会出现叶轮蹭到格栅的异响或卡滞问题。整体结构的装配逻辑清晰，从法兰固定、电机定位到叶轮安装，每一步的装配基准都做了对应的定位特征，不管是做三维建模时的虚拟装配，还是实际生产中的实物组装，都能快速定位，减少装配误差。

　　在实际应用中，这类轴流风机除了用于柜体散热，还可以适配小型管道的增压送风、设备局部区域的定点冷却，安装时只需要根据实际场景匹配对应的密封垫片，就能满足不同防护等级的安装要求。建模过程中，叶轮的曲面造型是核心难点，需要兼顾气动性能与模具成型的工艺性，叶片的厚度从根部到梢部做了渐变处理，根部厚度更大以保证结构强度，梢部厚度较薄以降低气流切割的噪音，同时叶片与轮毂的连接位置做了圆弧过渡，避免应力集中造成的叶片断裂问题。法兰上的安装孔位公差需要严格控制，与柜体开口的配合公差选在过渡配合区间，既方便安装时的对位，又不会因为间隙过大造成运行时的振动异响。
