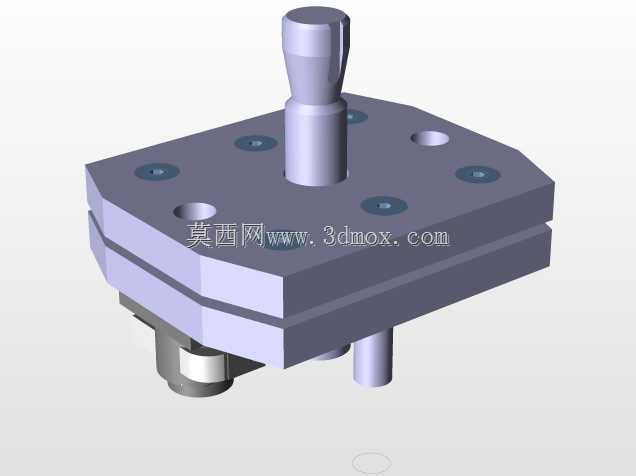

带输送定位结构的垫圈冲孔加工刀具

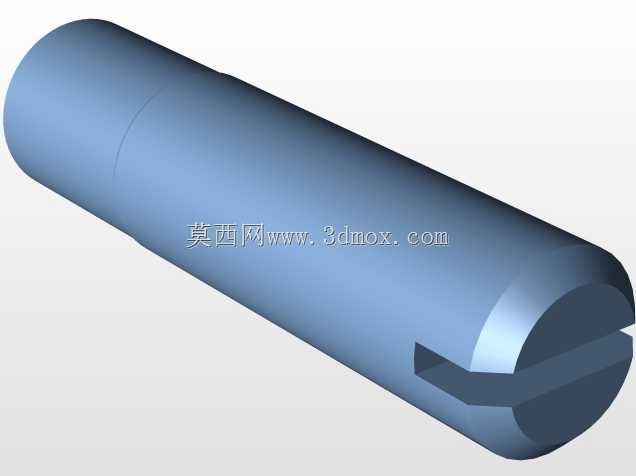

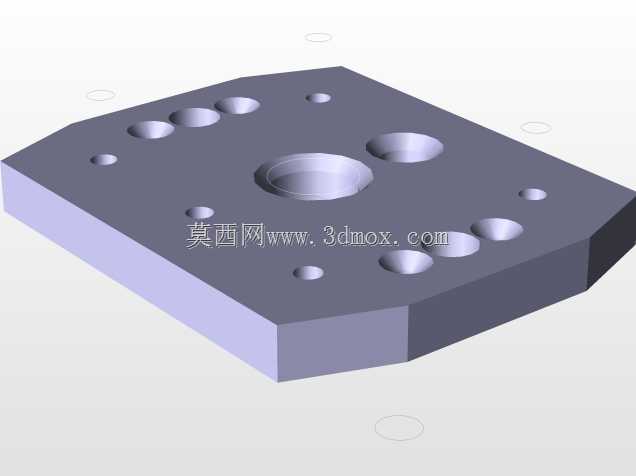

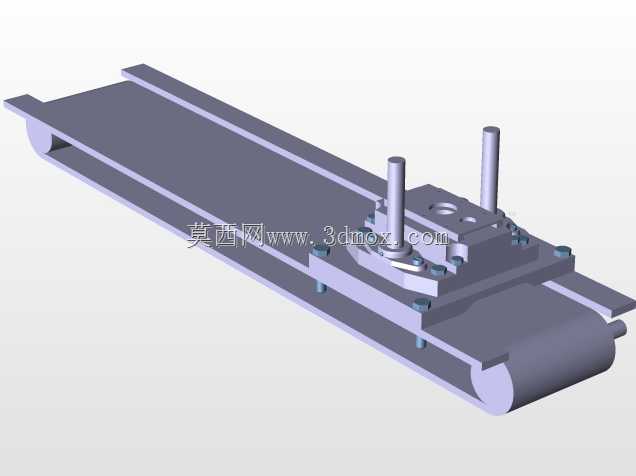

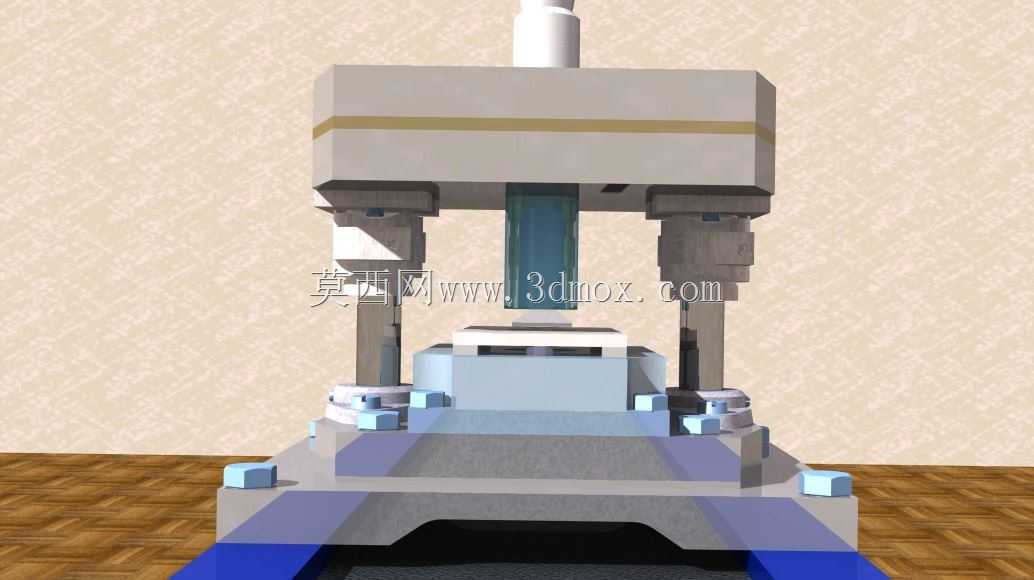

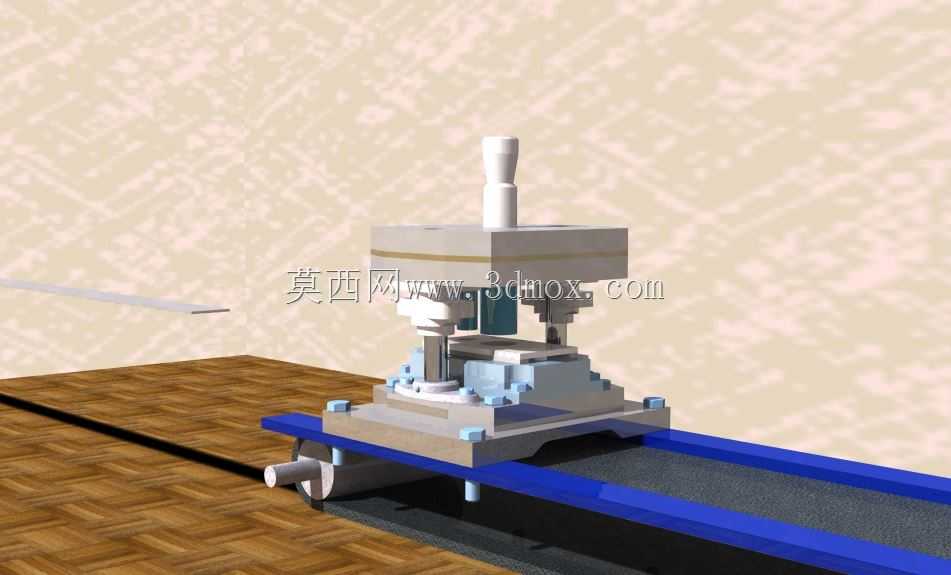

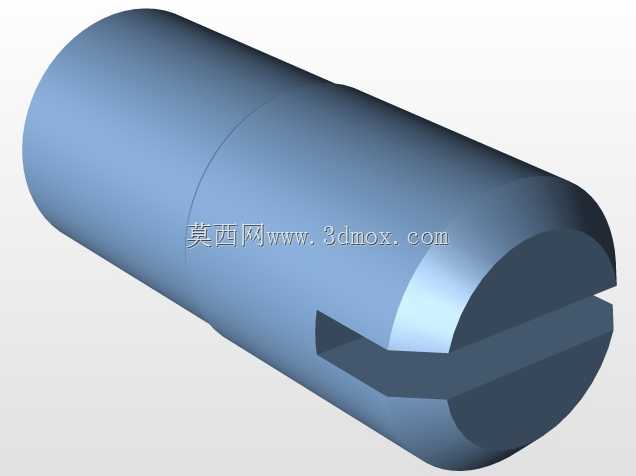

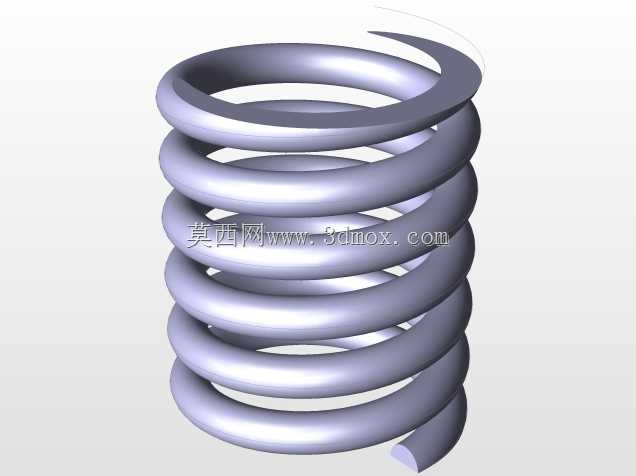

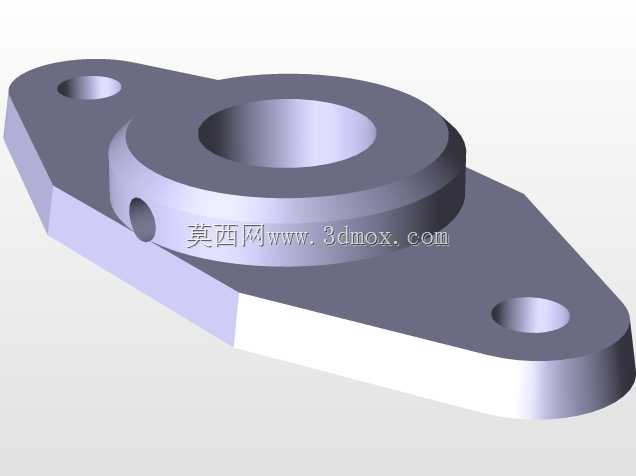

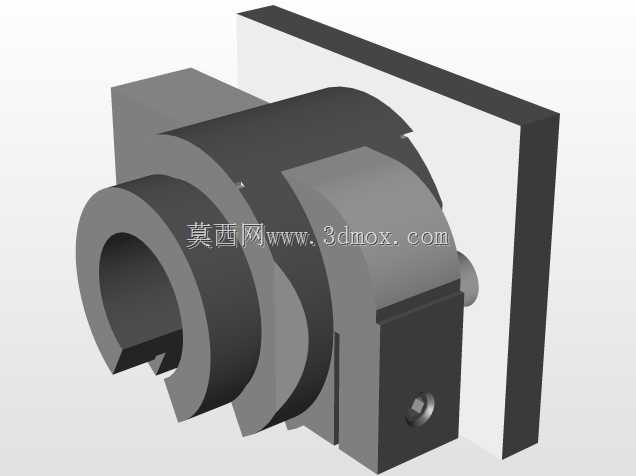

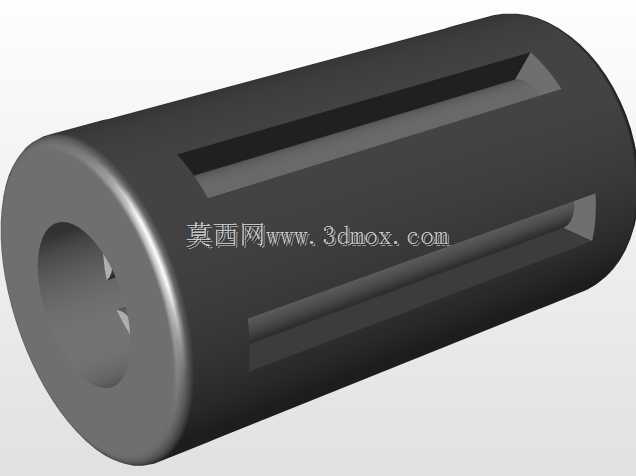

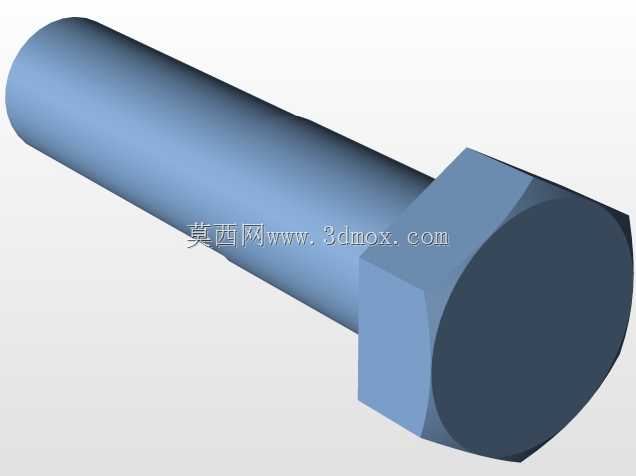

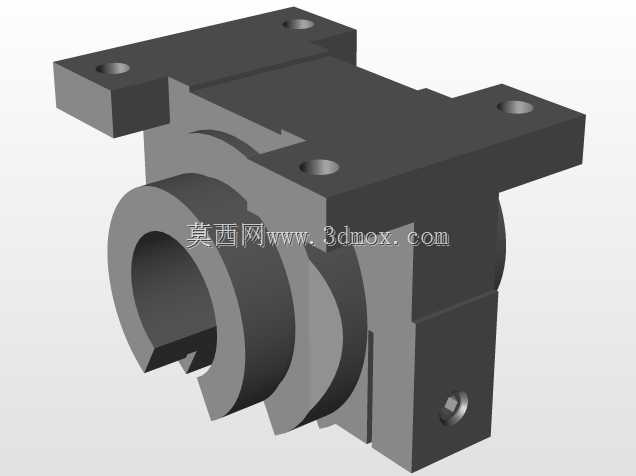

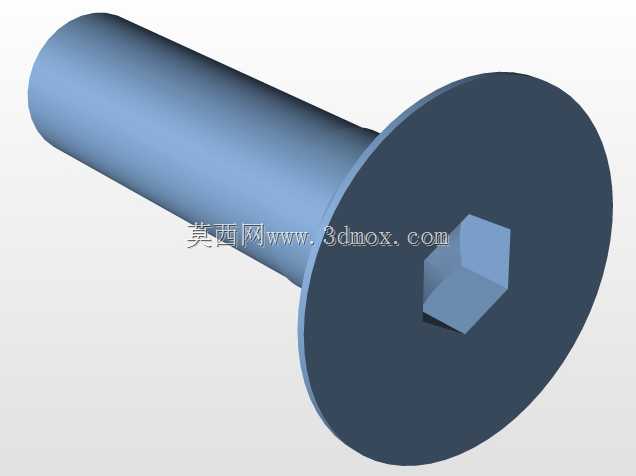

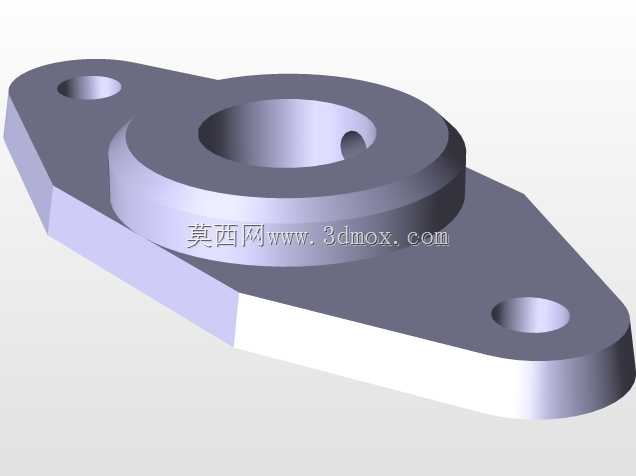

这款冲孔加工刀具主要应用于五金冲压加工产线的平垫圈批量冲孔工序，适配中小型冲压设备的安装工位，可完成薄金属垫圈的内孔冲制成型作业，替代传统单工位手动上下料的冲孔模式，适配连续化小五金件加工的生产节奏。整套刀具采用上下模分体式结构设计，上模部分集成冲头固定座、导向压料组件，冲头采用高耐磨合金材质，刃口做了斜角过渡处理，可降低冲切瞬间的冲击力，减少薄料冲切时的毛刺、塌边缺陷；压料组件采用弹性预压结构，冲头接触工件前即可压紧垫圈坯料，避免冲切过程中坯料移位导致的孔位偏差。下模部分集成凹模、定位挡块以及配套的带式输送结构，输送轨道宽度适配标准垫圈坯料的外形尺寸，轨道两侧设置可调式限位挡边，可根据坯料外径偏差做微调，保证每一次送料后坯料的冲孔位置与冲头、凹模保持同轴度。设备的安装边界适配常规开式压力机的滑块安装面与工作台面，上模座的安装孔位采用通用标准间距设计，无需额外改装即可快速装夹到对应吨位的冲压设备上；下模的输送组件采用独立的滚轮驱动结构，可配合冲床的行程信号实现间歇送料，冲头下行完成冲切时输送结构自动停驻，冲头上行复位后输送结构自动推进下一个坯料到加工位，整个作业流程无需人工手动摆放工件，可大幅降低操作工人的劳动强度，同时避免手动送料存在的安全隐患。设计过程中重点考虑了冲切间隙的匹配性，针对常用的0.5-2mm厚度的冷轧钢垫圈坯料，凹模与冲头的双边间隙控制在料厚的8%-10%区间，既保证冲切断面的光洁度，又能延长冲头的使用寿命；导向结构采用高精度导柱导套配合，导柱表面做硬化处理，可承受高频次冲切过程中的侧向力，避免冲头与凹模发生啃模损伤。整套刀具的外形结构紧凑，输送部分延伸出模座本体的长度控制在合理范围，不会占用过多的工作台面空间，日常维护时只需拆卸冲头固定块即可快速更换磨损的冲头，凹模也采用镶块式设计，无需拆卸整套下模即可完成更换，可减少设备停机维护的时间，适配五金加工车间批量连续生产的作业需求。
