先导式流体压力调节阀门结构设计

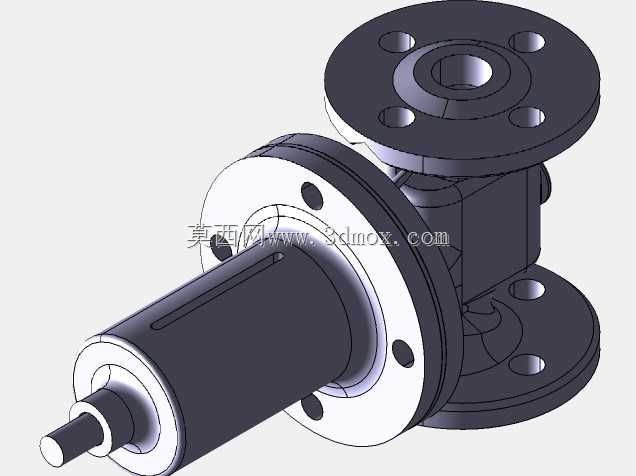

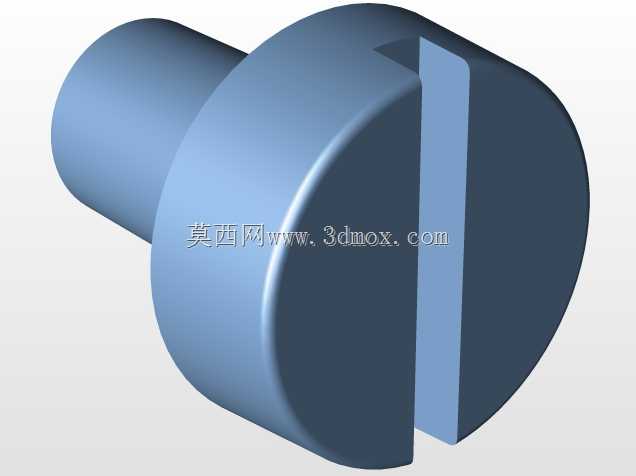

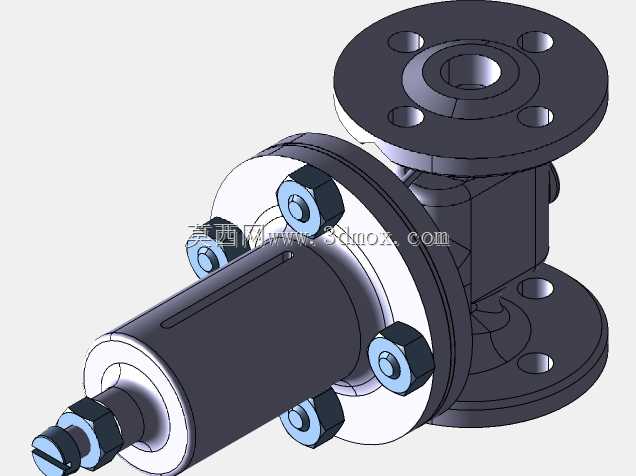

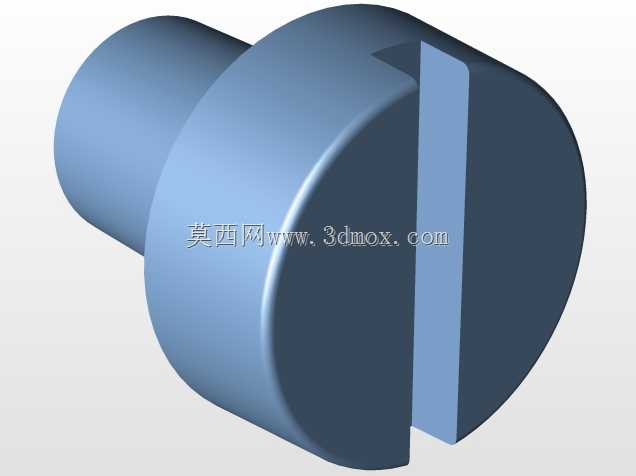

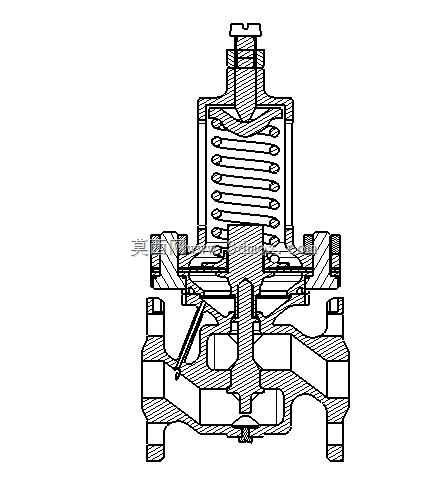

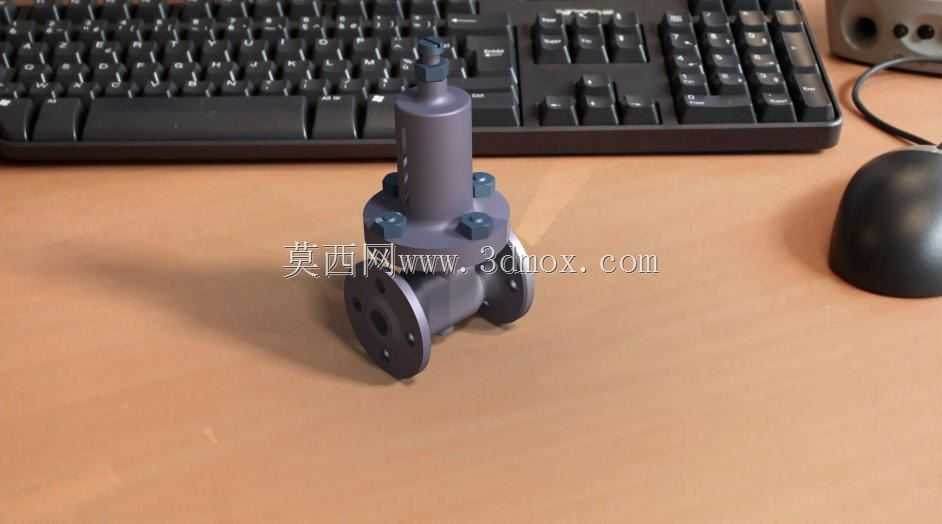

该压力调节阀门主要应用于工业流体输送管网、化工生产制程管路、城市供水供气系统、暖通空调循环管路等场景，核心作用是将上游输入的较高压力流体，稳定调节至下游管路或设备所需的额定工作压力，同时在入口压力出现波动、下游用液用气量发生变化时，自动维持出口压力的稳定，避免压力过高损坏后端精密设备、压力过低导致制程参数不达标，也能减少管路因压力交变产生的疲劳泄漏风险，是流体输送系统中保障压力工况稳定的核心控制部件。这款调节阀采用弹簧加载先导式结构设计，上部腔体内置刚度匹配精准的调压弹簧，通过顶部的调节螺杆可以预设弹簧预紧力，以此设定目标出口压力值；中部设置膜片感应组件，能够实时感知下游出口的压力变化，当出口压力高于设定值时，膜片受压力作用向上位移，带动阀杆上移减小主阀瓣的开启开度，降低流体过流面积来压降，当出口压力低于设定值时，弹簧推动膜片下移，带动阀杆开大阀瓣开度提升过流量，以此实现压力的动态自动平衡，无需外接额外动力源，依靠流体自身压力与弹簧力的平衡即可完成稳压调节，结构可靠性高，故障率低。阀体采用直通式铸造流道设计，进出口为同轴法兰连接结构，安装时可直接对接同管径的工业管路法兰，安装边界与同通径的截止阀、闸阀保持一致，可直接替换同参数等级的常规管路阀门，无需额外改动管路布局；整体外形为上部圆柱型弹簧腔、下部等径三通式阀体结构，上部弹簧腔外径小于阀体通径对应的法兰外径，安装时预留的操作空间仅需满足顶部调节螺杆的手动调节行程即可，日常维护时无需将整个阀体从管路上拆下，仅需拆开上部腔室的压盖即可更换弹簧、密封件等易损部件，大幅降低运维成本。流道内部采用平滑过渡设计，减少流体在阀内的涡流阻力，降低流阻损失，阀瓣与阀座的密封面采用堆焊耐磨合金设计，可耐受含少量杂质的流体冲刷，延长阀门的无故障使用寿命，适配水、压缩空气、低粘度油品、中性化工流体等多种常见工业介质的压力调节需求。
