3毫米直插式通孔LED灯珠三维设计

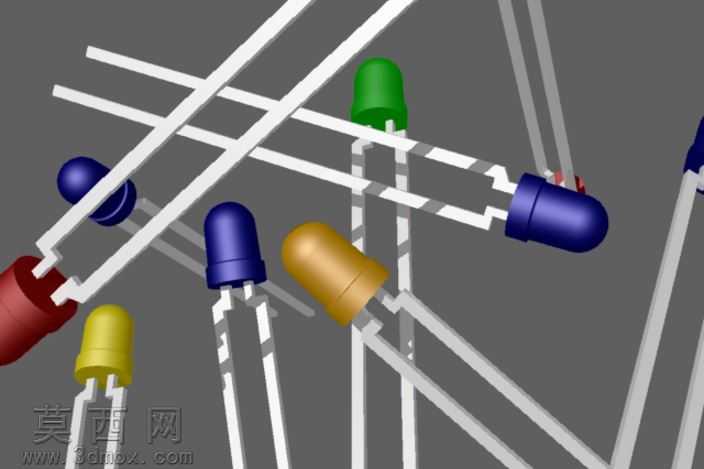

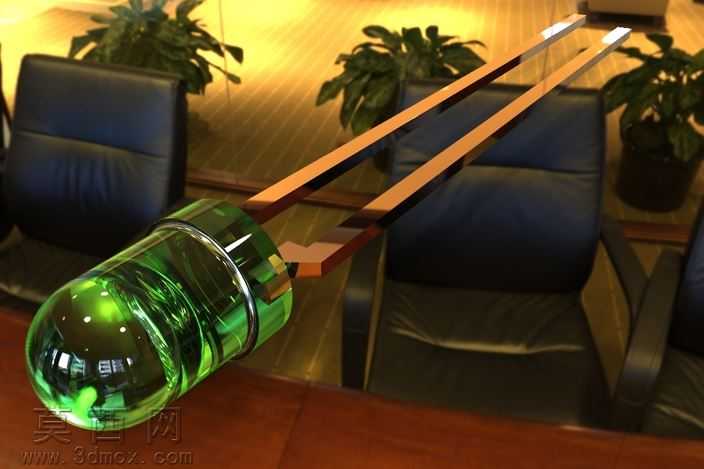

本作品为3毫米规格直插通孔型LED灯珠的三维建模设计，建模过程严格遵循直插式发光二极管的真实工业尺寸规范，完整还原了该类电子元件的全部结构细节。建模阶段首先以环氧树脂封装透镜为核心构建主体，精准绘制出椭球形封装外壳的曲面轮廓，保证透镜弧度符合小功率直插LED的光学出光角度要求，封装外壳的壁厚、端部与引脚衔接的台阶结构均按照实物公差进行参数化绘制，避免出现结构失真问题。引脚部分采用双平行直插引脚设计，分别对应正负极导电通路，建模时还原了引脚从封装内部引出的弯折过渡结构，引脚的截面尺寸、伸出长度、引脚间距完全匹配PCB板3毫米LED标准安装孔位的通孔尺寸，可直接用于PCB布局的干涉检查与装配模拟。材质与渲染环节针对不同部件的物理特性进行了精细化设置：环氧树脂封装部分采用高透半光泽绿色材质，添加了轻微的内部色散与表面反光效果，还原绿色LED封装胶体通透莹润的视觉质感，同时在胶体表面添加了细微的使用划痕与环境反射效果，提升模型的真实感；金属引脚部分采用紫铜基底镀锡的金属材质，设置了合适的金属粗糙度与反射强度，还原引脚金属的哑光金属光泽，同时在引脚与封装衔接的位置添加了极薄的密封胶层结构，还原真实元件的封装工艺细节。设计思路上，该模型兼顾了外观展示与工程实用双重属性，一方面完整还原了3毫米红、绿、橙、蓝多色直插LED的通用外观特征，可用于电子产品外观展示场景的元件装配效果演示；另一方面模型的结构尺寸完全符合行业通用标准，可直接导入电子设备装配仿真场景，用于验证PCB板元件布局的合理性、检查插件安装的空间干涉问题，也可用于电子类教学演示场景，直观展示直插式LED的内外部结构组成。建模过程中对封装内部的晶片放置区域、引脚与晶片的连接结构也做了简化还原，在保证模型轻量化的前提下，尽可能完整呈现该类基础电子元件的全部结构特征，渲染时采用室内办公场景的柔和环境光，通过多角度光影投射凸显封装透镜的通透质感与金属引脚的材质差异，让模型呈现出接近实物拍摄的视觉效果。
