球磨机配套速度减速齿轮箱结构设计

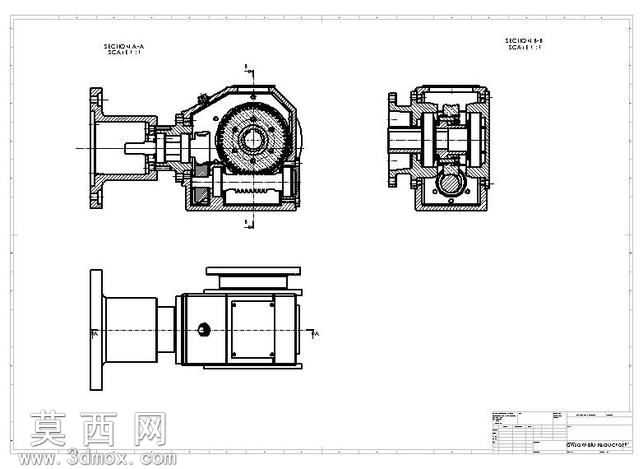

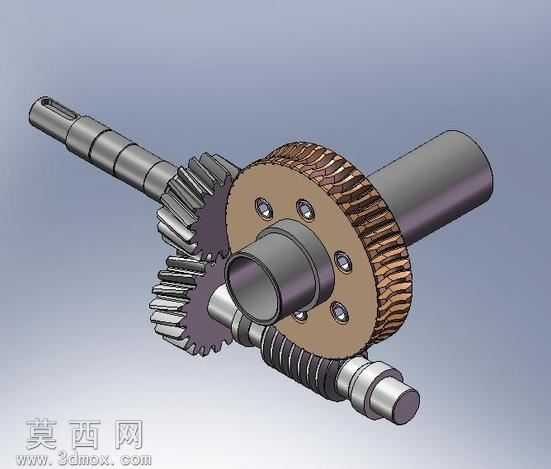

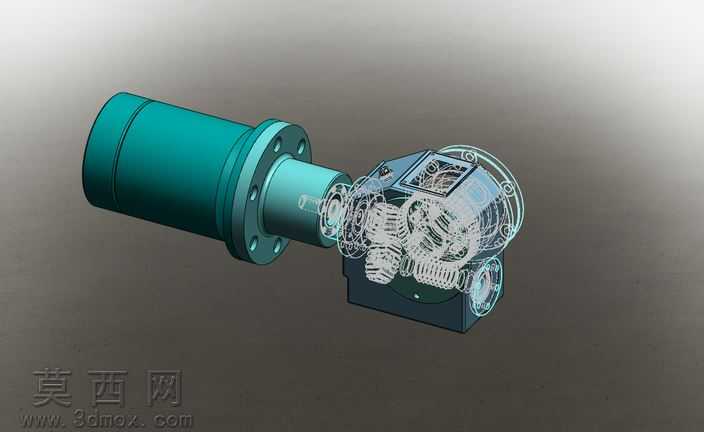

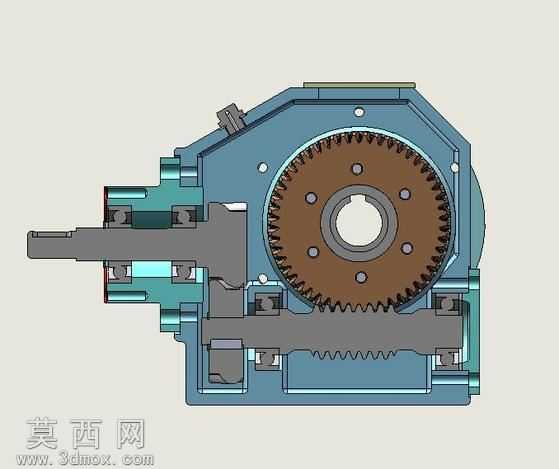

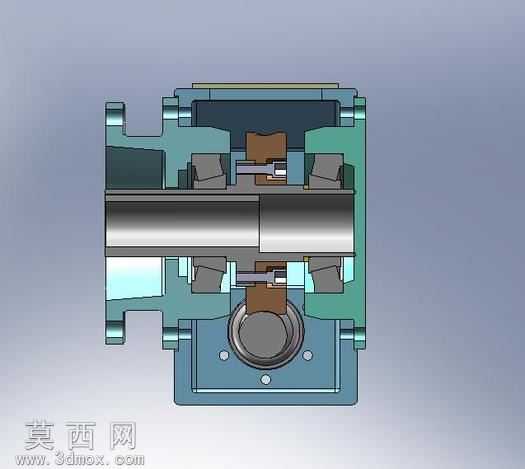

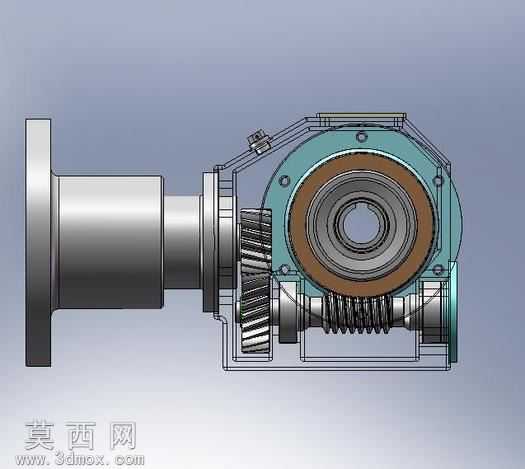

本作品为适配球磨机传动场景的速度减速齿轮箱三维结构设计，整体采用剖视视角完成建模呈现，可清晰展示内部全部传动与支撑构件的布局逻辑。建模过程中严格遵循机械传动设计规范，对箱体、输入输出轴系、圆锥滚子轴承、啮合齿轮副、端盖密封件等全部零件进行1:1参数化建模，各零件间的装配约束完全匹配实际机械装配要求，不存在干涉错位问题。材质渲染阶段针对不同构件的实际用材做了差异化材质赋予：箱体类铸铁部件采用哑光灰蓝铸铁材质，还原铸造件的磨砂质感；传动轴类钢制零件赋予亮面金属材质，体现机加工零件的光洁表面；轴承滚动体、啮合齿面做了高光金属处理，突出传动工作面的加工精度；密封橡胶件采用深棕哑光橡胶材质，清晰区分非金属构件与金属零件的视觉差异。结构设计上采用一级锥齿轮加一级圆柱齿轮的减速传动布局，输入轴与输出轴呈垂直排布，可适配球磨机动力输入与工作端的空间位置要求；轴承选用圆锥滚子轴承，可同时承受径向载荷与传动过程产生的轴向载荷，匹配重载传动的受力需求；箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓实现紧固，既保证箱体的整体刚度，也便于后期内部零件的装配检修；端盖部位设计有密封槽结构，可配套安装密封件防止润滑油泄漏与外部粉尘进入箱体内部。设计过程中优先考虑传动的平稳性与重载适配性，对齿轮的啮合位置、轴系的支撑跨距做了优化排布，可有效降低传动过程中的振动与噪音，同时预留了充足的润滑油腔空间，保证齿轮与轴承在工作过程中可得到充分润滑，延长构件的使用寿命。整体模型结构完整，各零件的细节特征如螺栓孔、定位销孔、油槽、密封槽等均做了精准还原，可用于传动结构教学、减速机方案选型参考以及相关零部件的工程化设计参考。
