G7016卧式电动弓锯床结构设计

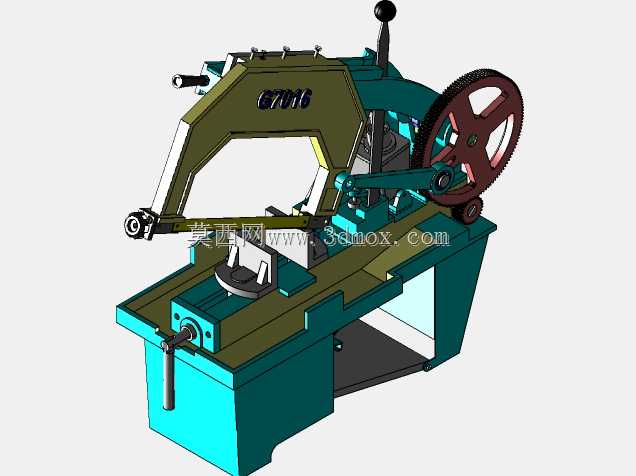

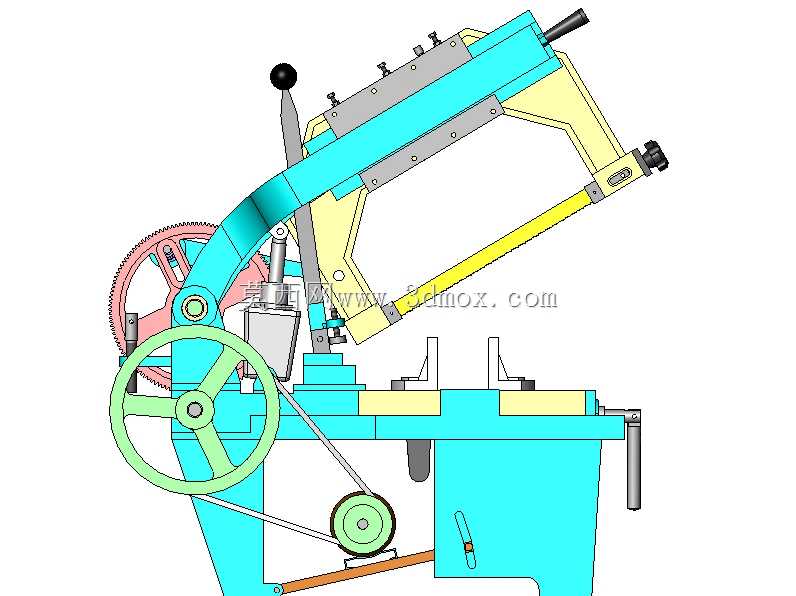

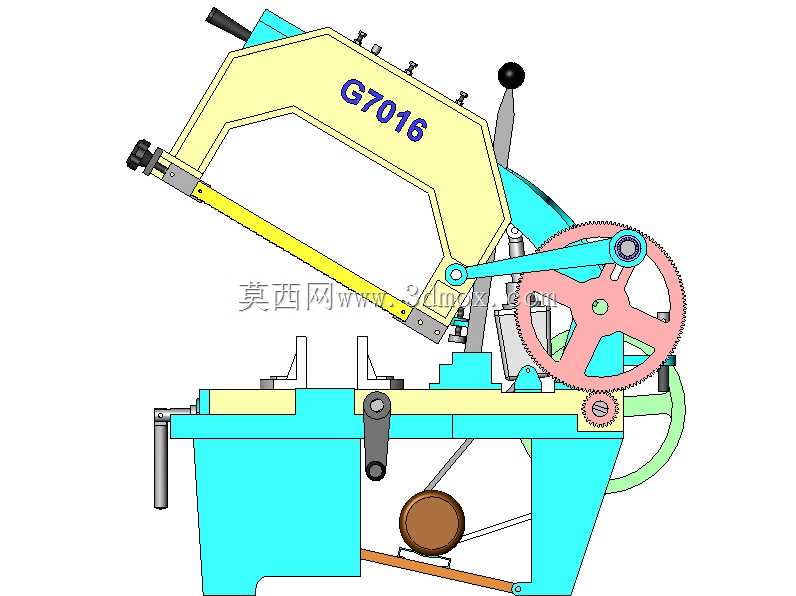

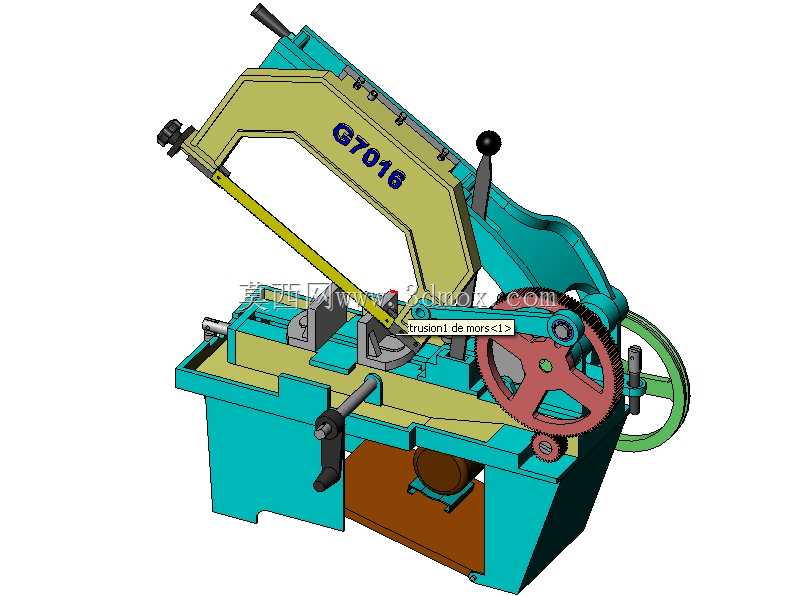

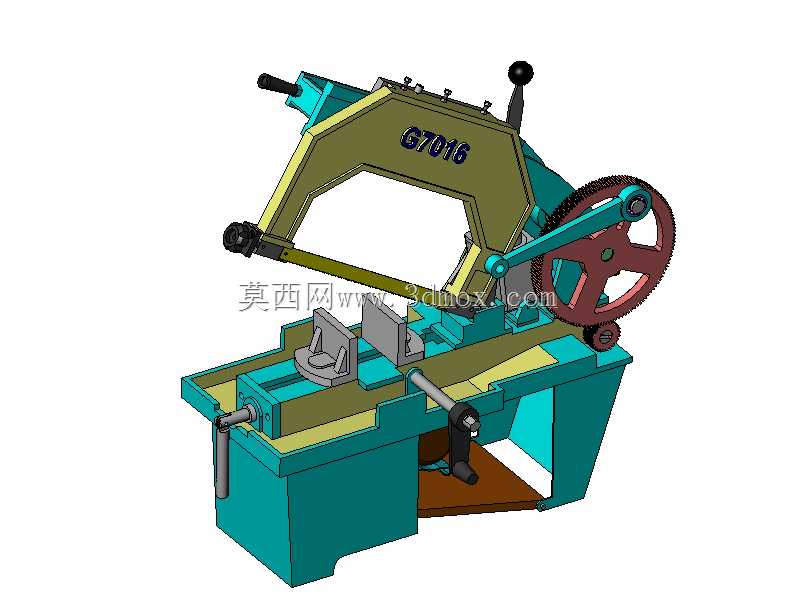

这款G7016弓锯设备主要面向中小型机械加工车间、五金维修站点、小型金属构件加工场景使用，核心用途是完成各类黑色金属、有色金属型材的锯切下料作业，可处理圆钢、方钢、角钢、扁钢等多种截面的金属坯料，是小批量零件加工、设备维修备料环节里常用的切削加工设备，相比砂轮切割设备具备切口平整、材料损耗小、无过热烧损切口的优势，适合对下料断面质量有一定要求的加工场景。设备采用经典的曲柄摇杆传动结构设计，动力从底部的动力单元输出后，经带轮减速传递至大直径带轮侧的齿轮组，通过偏心曲柄结构带动锯弓做往复直线运动，搭配锯弓上的张紧机构固定锯条，实现对工件的连续切削作业；设备的工作台配备了工件夹紧机构，通过手轮驱动丝杠带动钳口移动，可快速锁紧不同尺寸的待切坯料，夹紧行程适配常规中小型型材的装夹需求，钳口位置可根据锯切角度需求做小范围调整，满足简单的斜角下料需求。设计过程中充分考虑了小型加工场景的操作便捷性，设备的操控手柄集中布置在机身侧方与锯弓上部，操作人员站在设备正面即可完成锯弓下压进给控制、工件夹紧、设备启停等全部操作，锯弓的抬升与下压采用配重平衡结构，配合手动进给手柄可灵活控制锯切时的进给力，避免进给力过大导致锯条崩断，也能针对不同硬度的材料调整合适的切削压力。机身采用整体箱式铸造结构设计，底部预留了稳固的安装地脚边界，整体占地面积适配小型车间的工位布置，不需要过大的安装空间即可完成布设；传动区域的齿轮、带轮均做了安全防护结构设计，避免作业过程中操作人员误触运动部件，锯切区域下方设置了切屑收集空间，可集中收纳锯切产生的金属切屑，方便日常清理维护。锯条的张紧机构布置在锯弓端部，通过旋钮即可快速调整锯条张紧度，更换锯条操作简便，不需要复杂的拆装步骤，设备的传动润滑点均预留了注油位置，日常维护保养难度低，适合非专业维保人员的日常操作使用。
