化肥生产用重型转鼓造粒设备结构

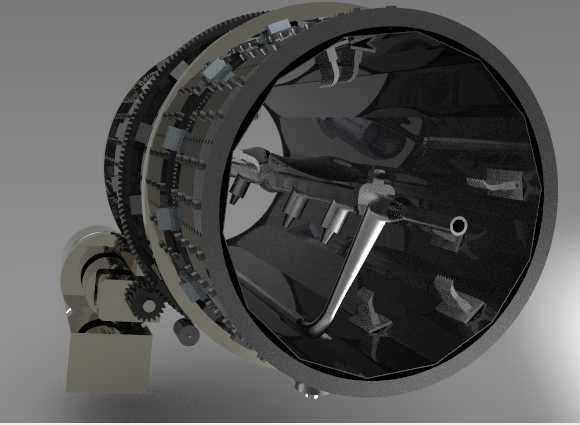

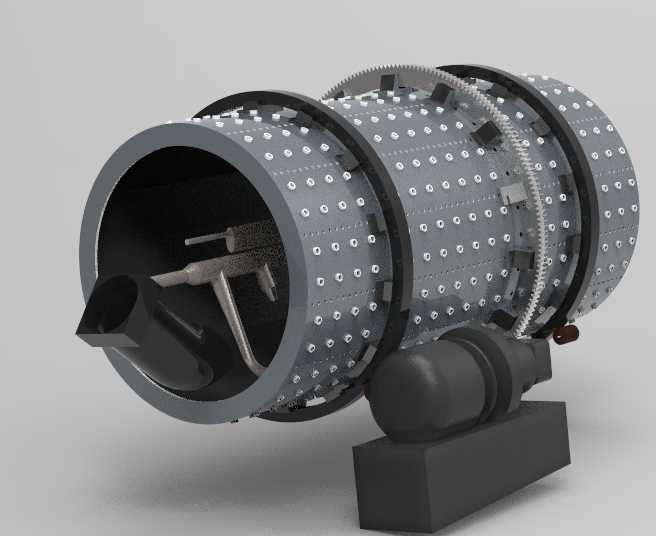

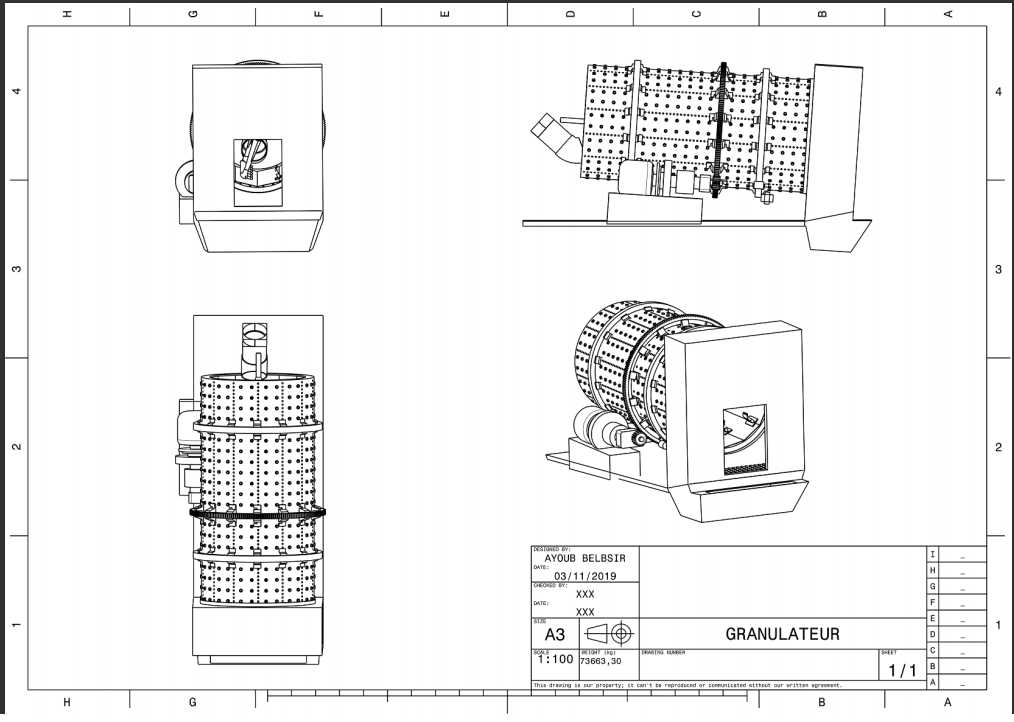

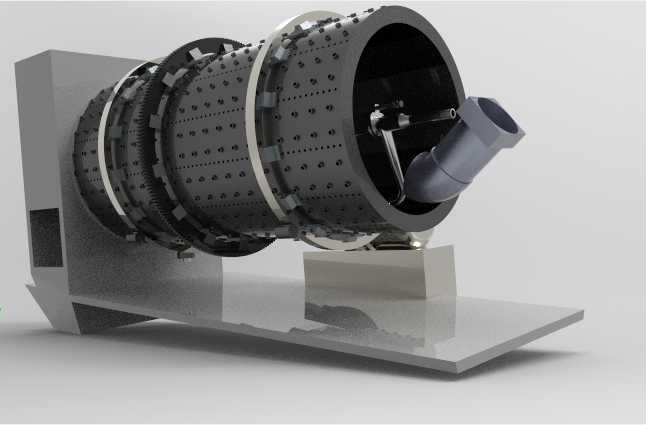

该造粒设备主要应用于化肥生产领域的物料造粒工序，是复混肥、有机肥等肥料生产链路中的核心成型设备，可将调配完成的粉状原料加工为符合粒径要求的均匀颗粒，适配大规模连续化化肥生产场景，能够在高湿、高粉尘的生产车间环境中长期稳定运行，满足化肥生产企业大产能、连续作业的生产需求。设备主体采用卧式转鼓结构设计，核心工作部件为带密布小孔的圆柱形转鼓筒体，筒体外部设置多圈加强箍与传动齿圈，既能够保证筒体在重载转动过程中的结构刚性，避免长期运行出现筒体变形、焊缝开裂等问题，也可通过齿圈与驱动系统的配合实现筒体的平稳低速转动，让筒内物料在转动过程中不断翻滚、团聚，逐步形成符合规格的颗粒。筒体进料端设置倾斜导料结构，可将上游输送来的粉状物料顺畅导入筒体内部，避免物料在进料口堆积堵塞；出料端配置可调式导流出料嘴，可根据生产需求调整出料角度与出料流量，匹配后续烘干、筛分工序的进料节奏。筒体下方设置整体式安装底座，底座采用厚重钢板焊接成型，预留了与生产车间混凝土地基连接的螺栓安装孔位，安装时可直接通过地脚螺栓完成设备固定，无需额外制作复杂安装支架，能够有效降低现场安装的施工难度与成本。设备整体设计充分考虑了化肥生产的工况特性，筒体表面的密布小孔可在造粒过程中及时排出筒内多余水汽，降低物料粘壁概率；筒体内部设置的抄板结构可在转动过程中不断扬起物料，让物料与雾化喷淋的粘结剂充分接触，提升成粒均匀度，减少不合格粉料的占比。设备的传动部件均设置了防护结构，避免生产过程中粉尘进入传动间隙造成部件磨损，延长设备的维护周期与使用寿命，整体结构紧凑，运行过程中振动小、噪音低，可适配不同规模化肥生产线的布局要求，既可以单独作为造粒工序核心设备使用，也可与配料、混合、烘干、筛分等配套设备组成完整的化肥生产流水线，满足不同品类肥料的造粒生产需求。
