卷烟厂工业排烟支撑钢梯结构设计

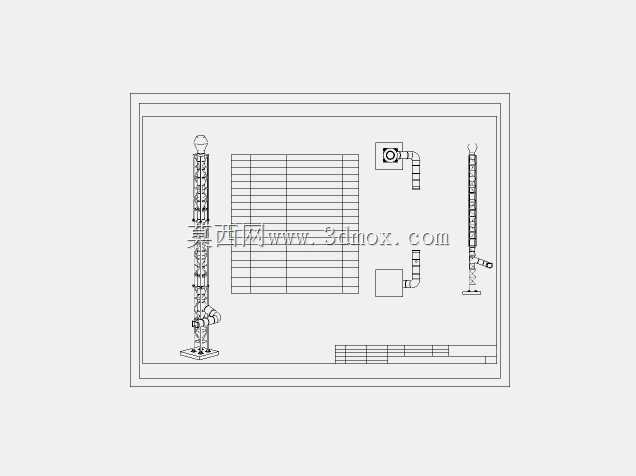

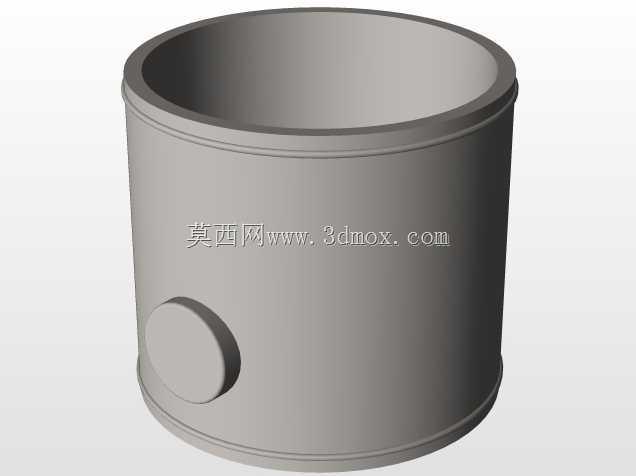

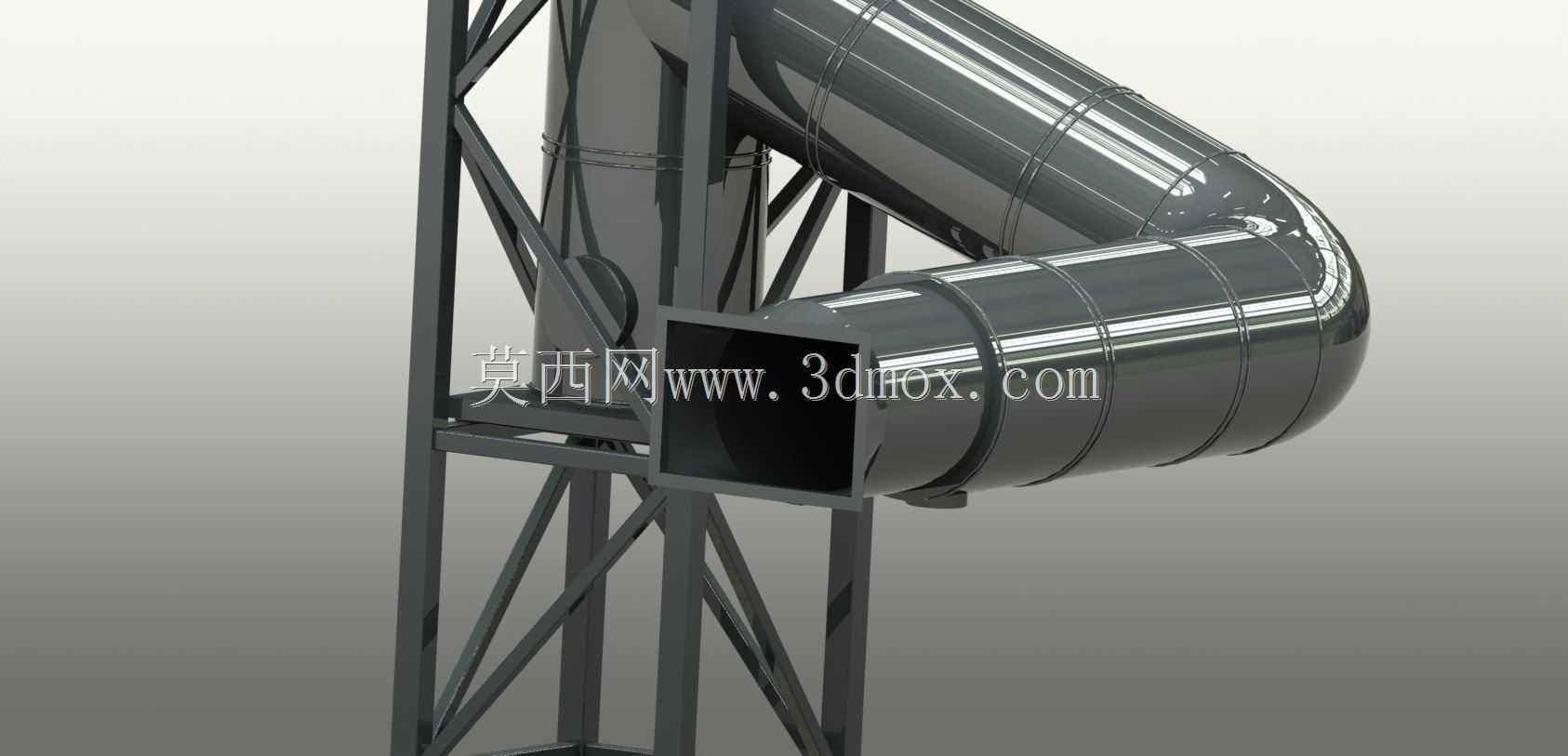

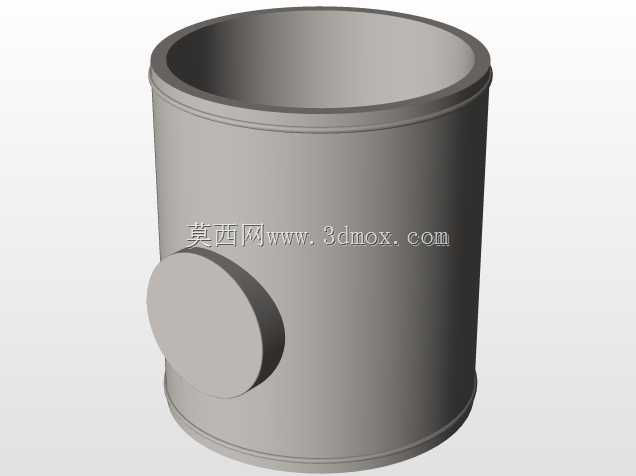

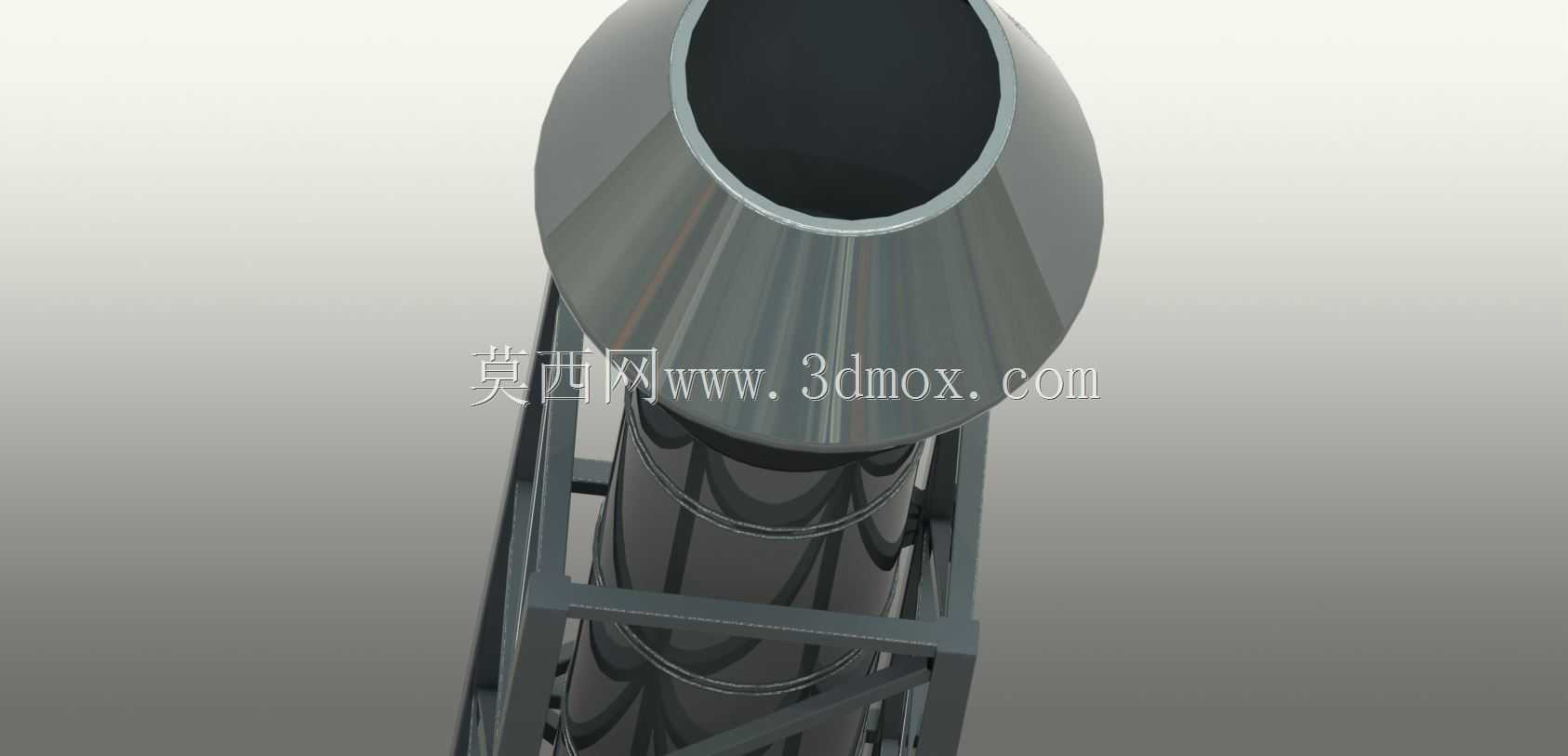

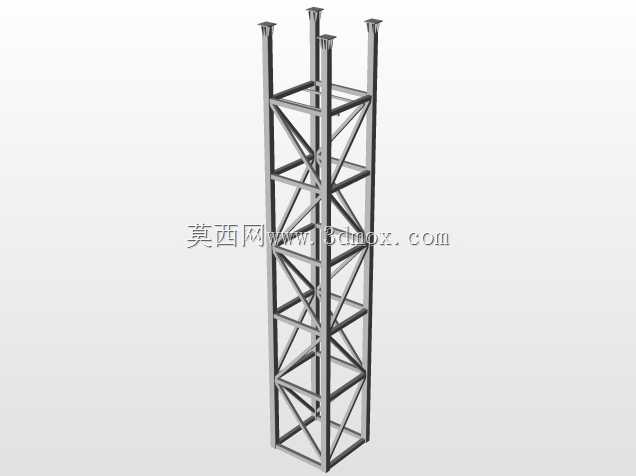

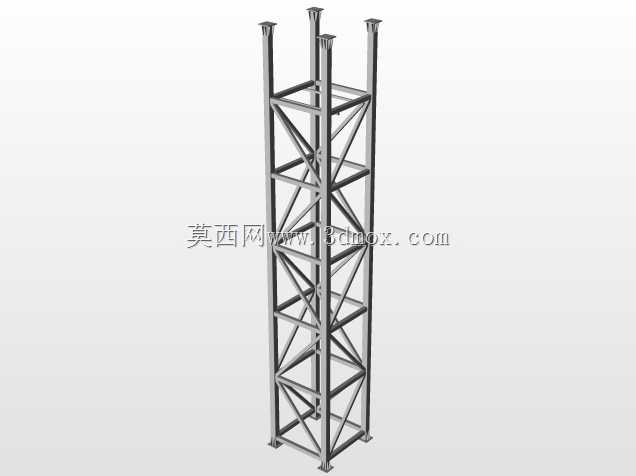

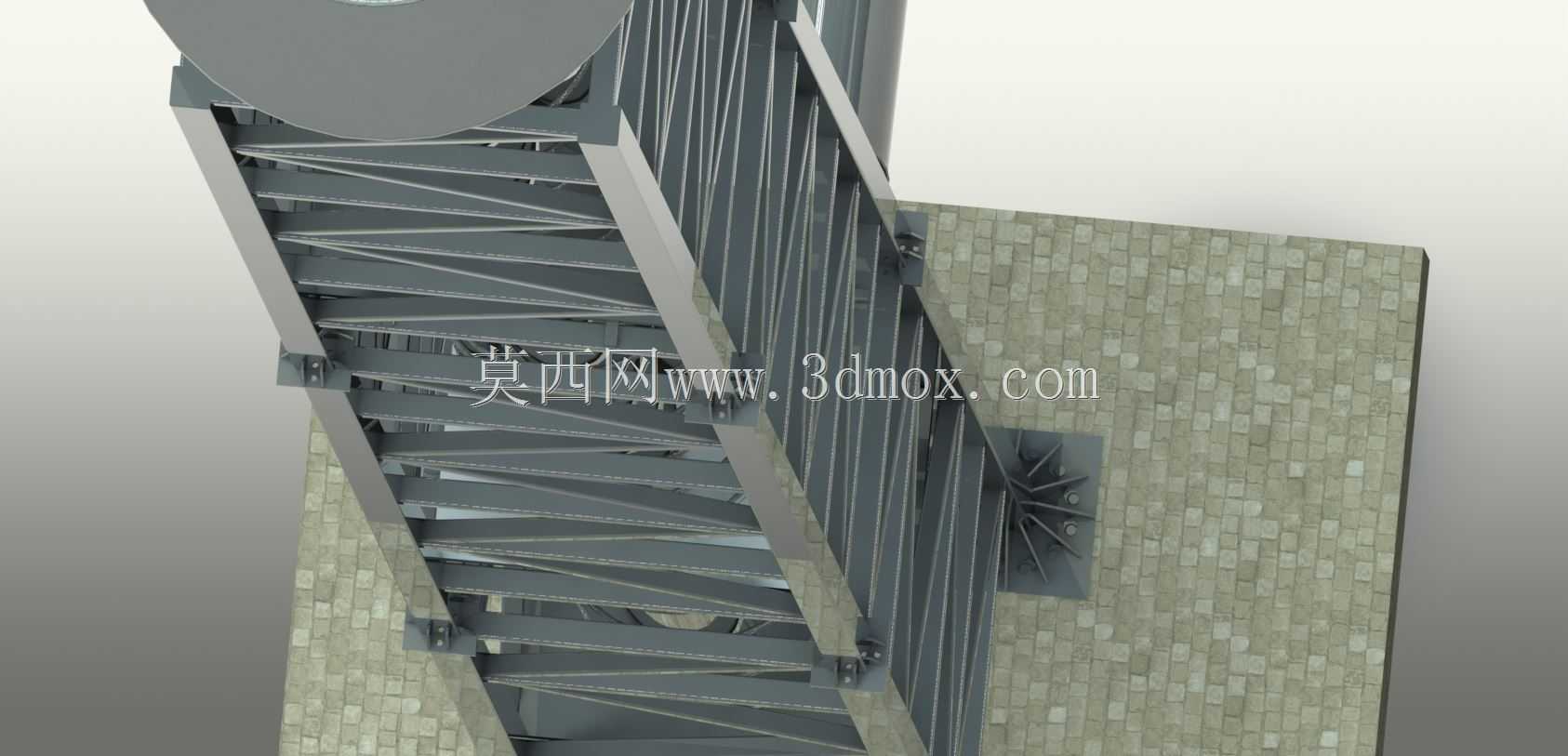

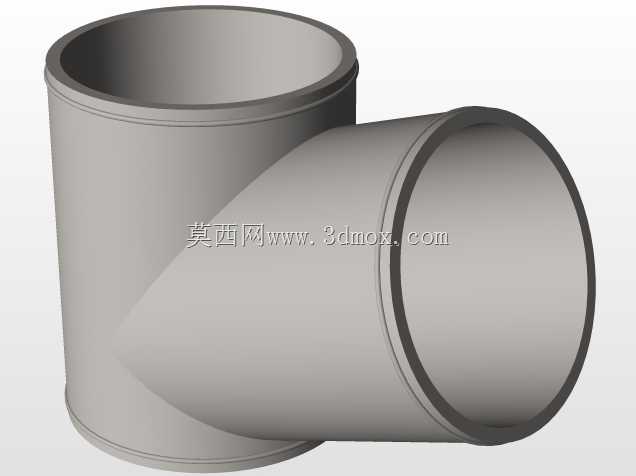

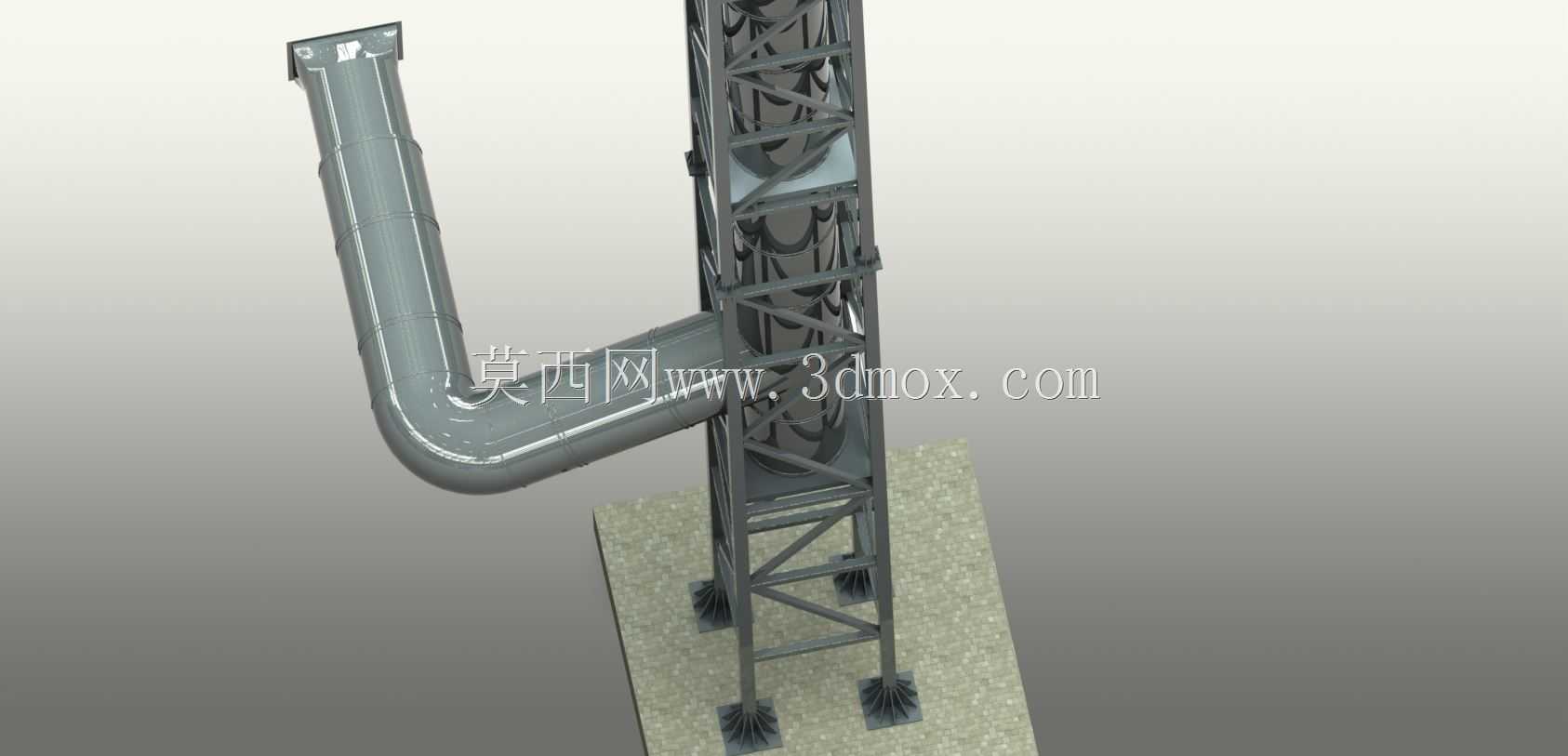

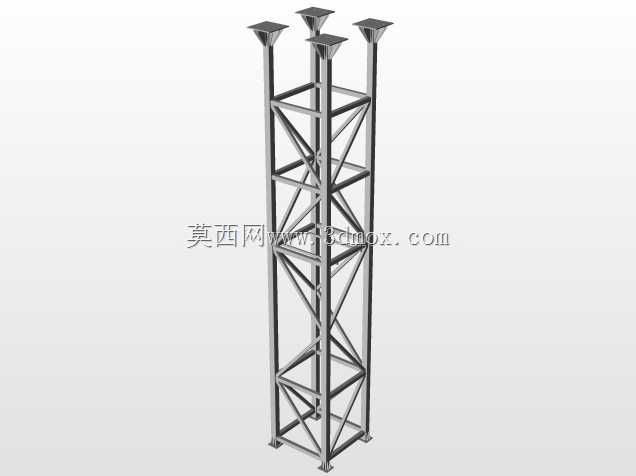

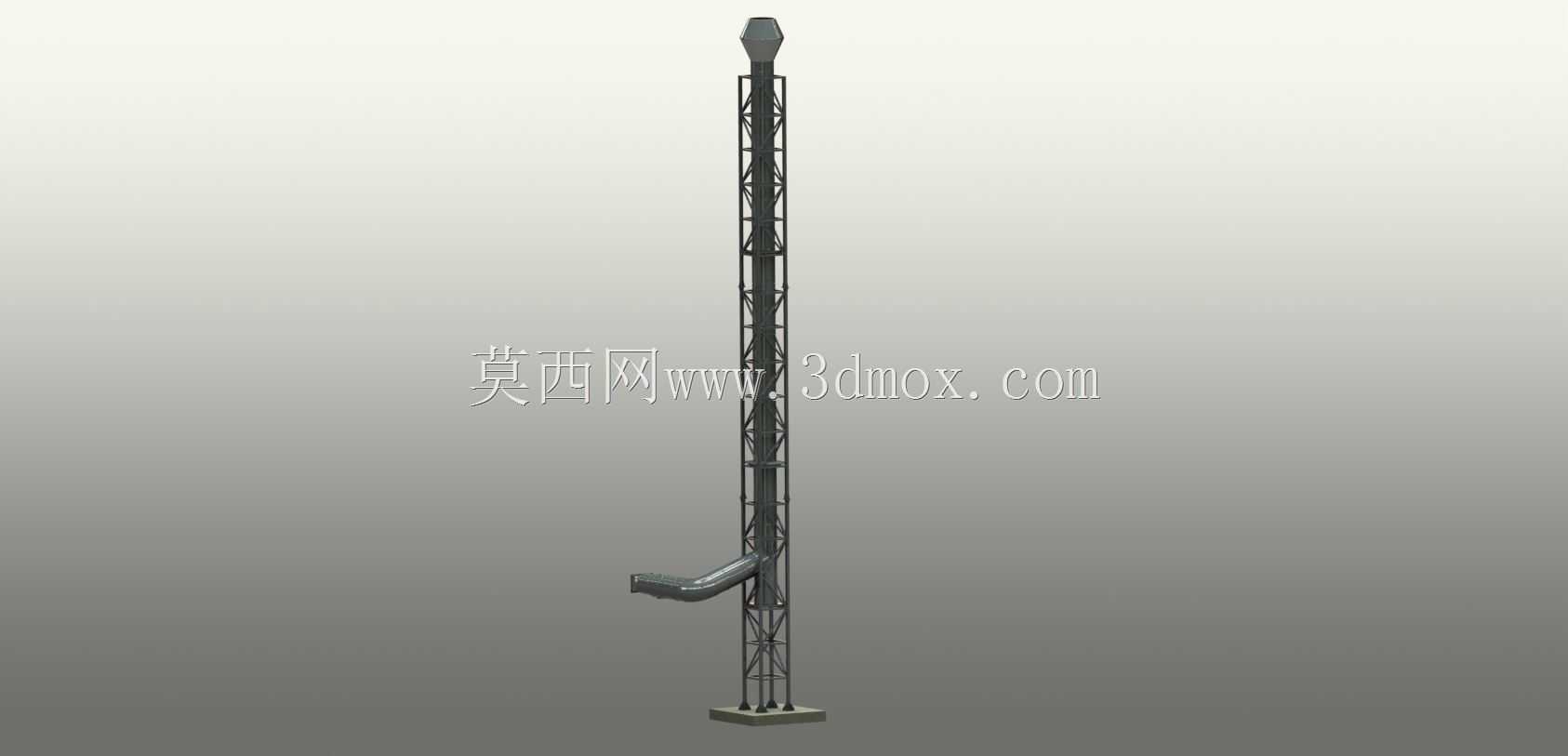

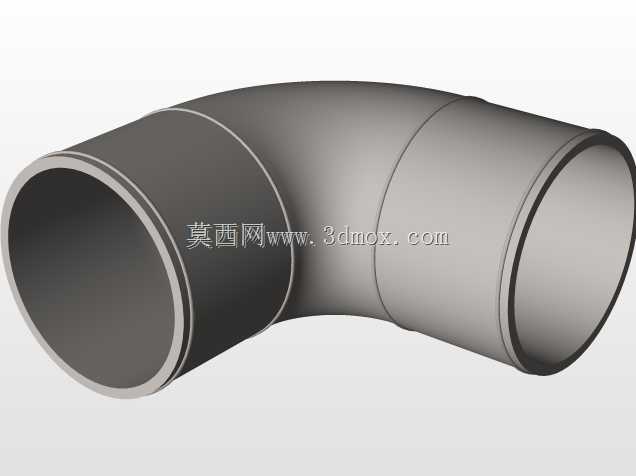

这套结构方案面向卷烟生产厂区的工业排烟系统配套需求，核心解决厂区生产废气集中高空排放的支撑与运维通行问题，适配卷烟生产过程中制丝、卷接包等环节产生的工艺废气、蒸煮烟气的高空排放场景，可有效规避低空排烟对厂区生产环境、周边办公区域的空气质量影响，满足工业厂区环保排放的高度要求。整套结构包含排烟筒体支撑钢架与配套检修钢梯两大核心部分，支撑钢架采用桁架式受力结构，主受力杆件选用热轧型钢拼接成型，斜向腹杆采用交叉布置形式，可均匀承载排烟筒体的竖向自重、高空风荷载以及极端天气下的积雪荷载，避免筒体在高空工况下出现晃动、形变问题，保障排烟通道的长期结构稳定性。配套的检修钢梯沿支撑钢架侧面斜向布置，梯段采用防滑踏步板设计，两侧设置连续防护栏杆与挡脚板，可满足运维人员日常攀爬至烟囱顶部开展积灰清理、排放检测、部件检修的通行需求，钢梯与支撑钢架采用螺栓加焊接的复合连接形式，既保障连接强度，也便于后期局部构件的更换维护。设计过程中充分考虑现场安装边界条件，支撑钢架底部与厂区混凝土基座采用预埋锚栓固定，钢架与砖质建筑外墙之间设置多组刚性连接支座，可将部分水平荷载传导至建筑主体结构，进一步降低钢架自身的受力负荷，同时严格控制钢架与筒体的安装同轴度，避免排烟筒体安装后出现偏心受力问题。钢梯的梯段宽度、踏步间距均符合工业检修梯的安全规范要求，临空侧的栏杆高度满足高空作业防护标准，可充分保障运维人员的攀爬安全。排烟筒体采用分段拼接设计，每段筒体之间采用法兰连接，配合密封垫片保障排烟通道的气密性，避免烟气在输送过程中出现泄漏问题，筒体入口端与厂区内部的排烟汇总管道对接，可将各生产车间收集的废气统一输送至高空排放。整套结构的受力计算充分考虑厂区所在区域的常年主导风向、最大风压值以及抗震设防要求，所有钢构件表面均做防腐防锈处理，可适应户外长期日晒雨淋的工况，延长整体结构的使用寿命，同时构件拆分充分考虑运输与现场吊装的便利性，单段构件的重量与尺寸适配常规工程吊装设备的作业范围，降低现场安装的施工难度与成本投入。
