雨刮器单缸活塞阀精密结构设计

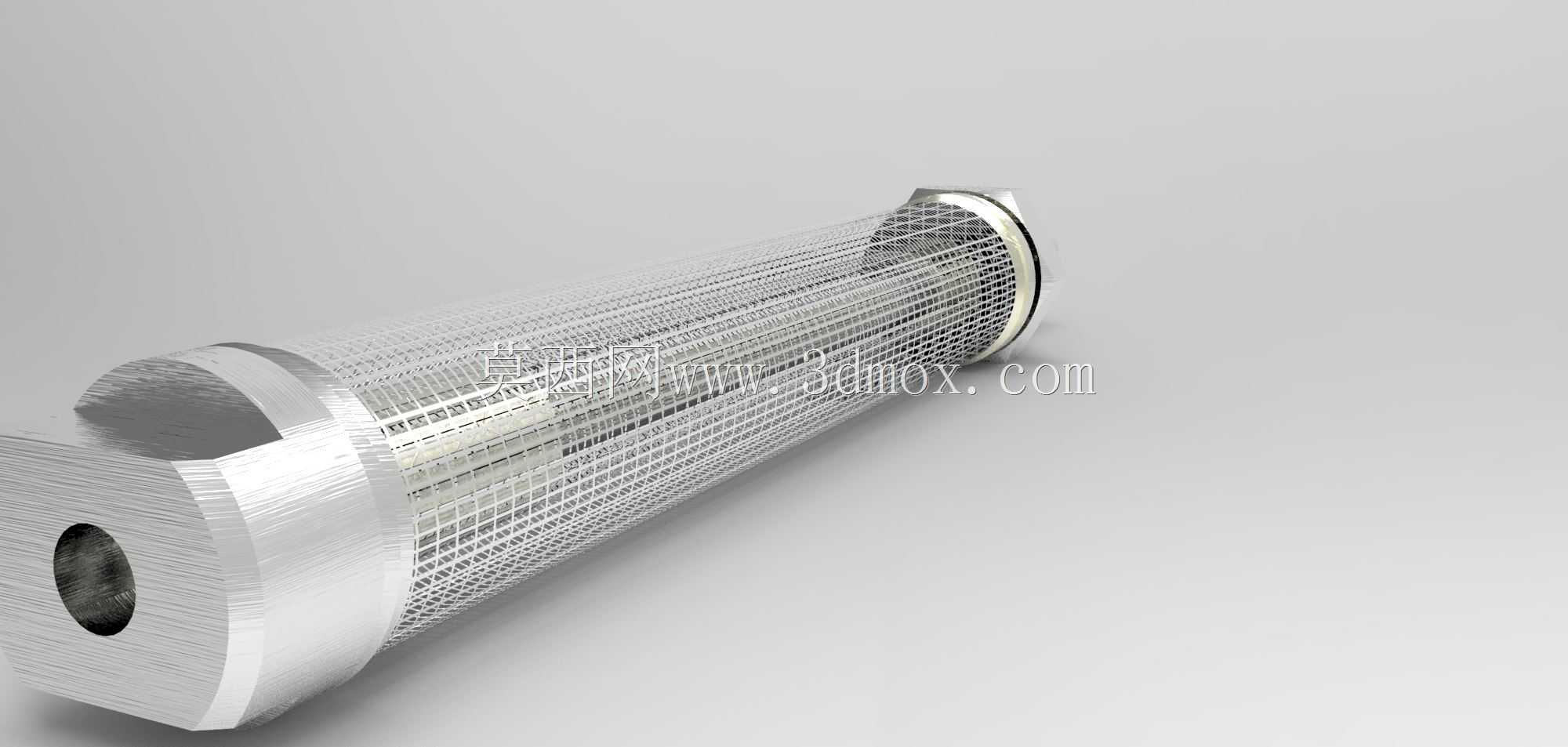

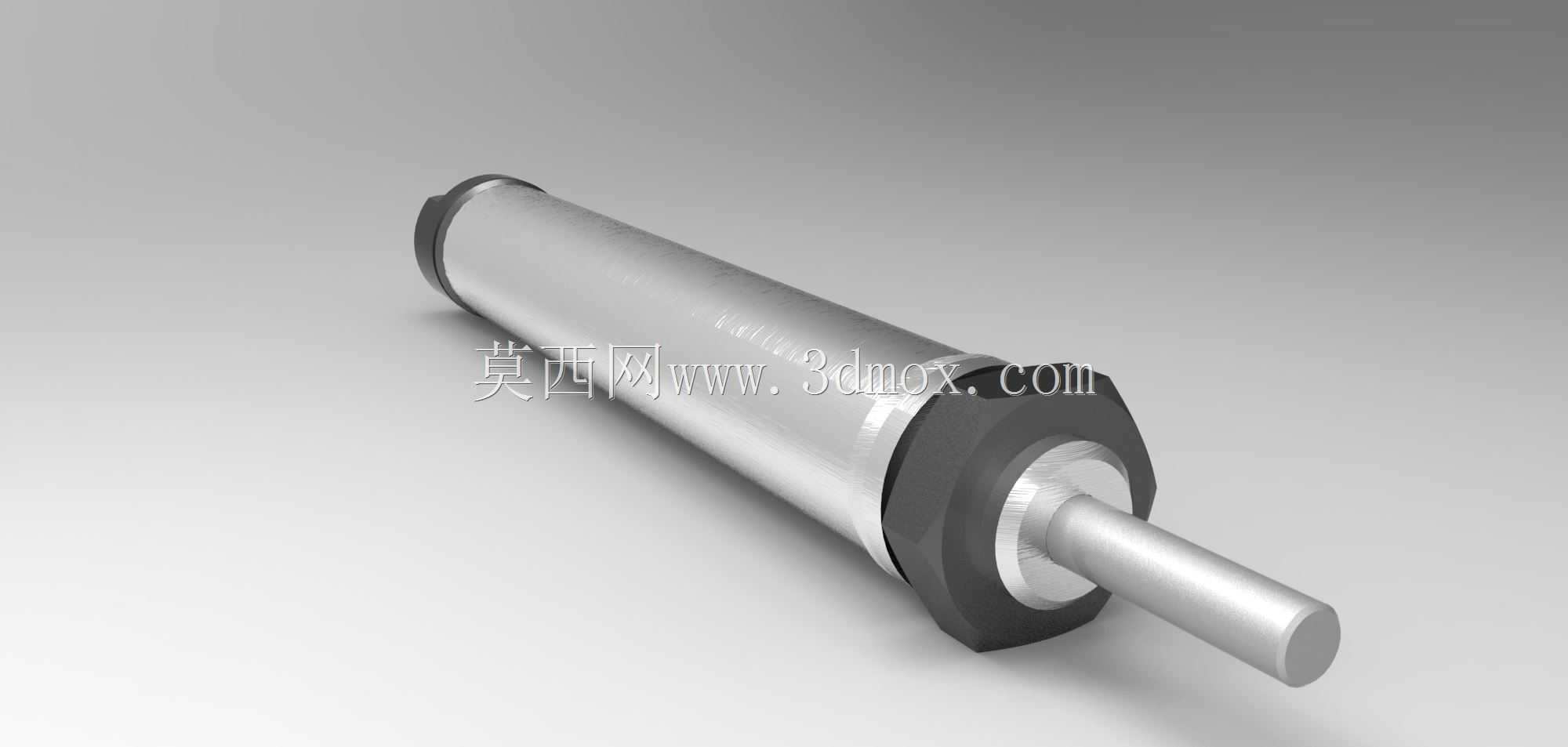

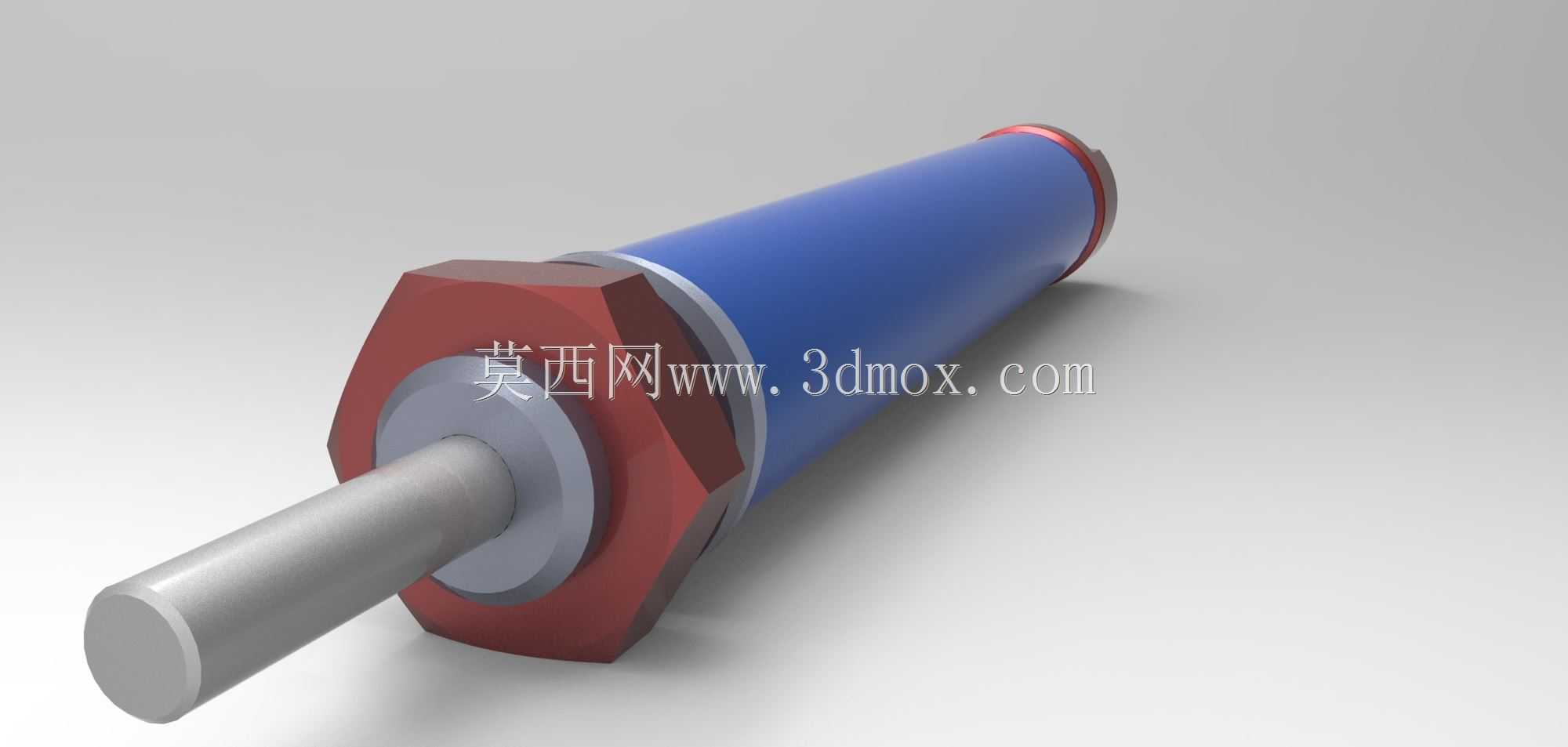

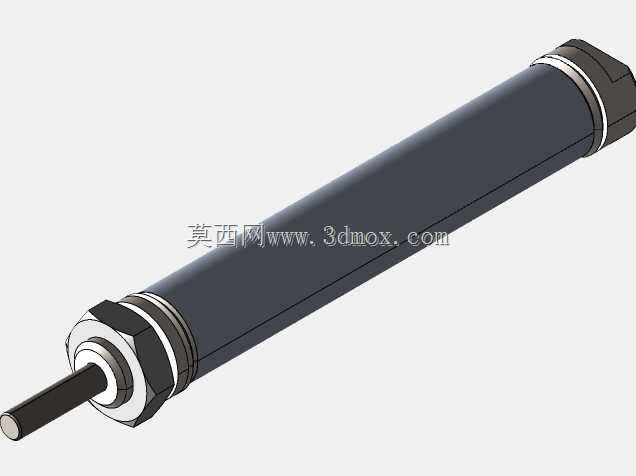

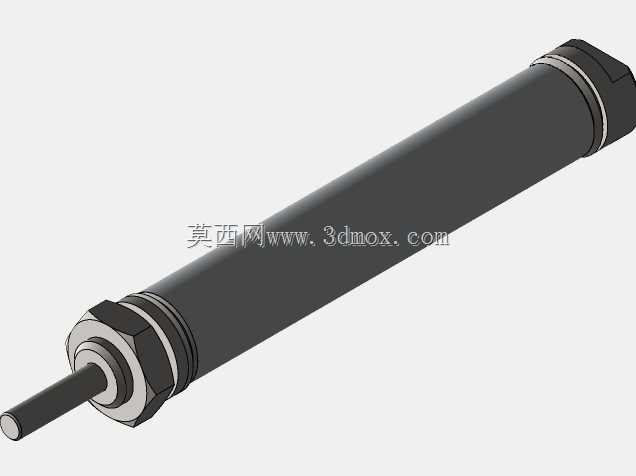

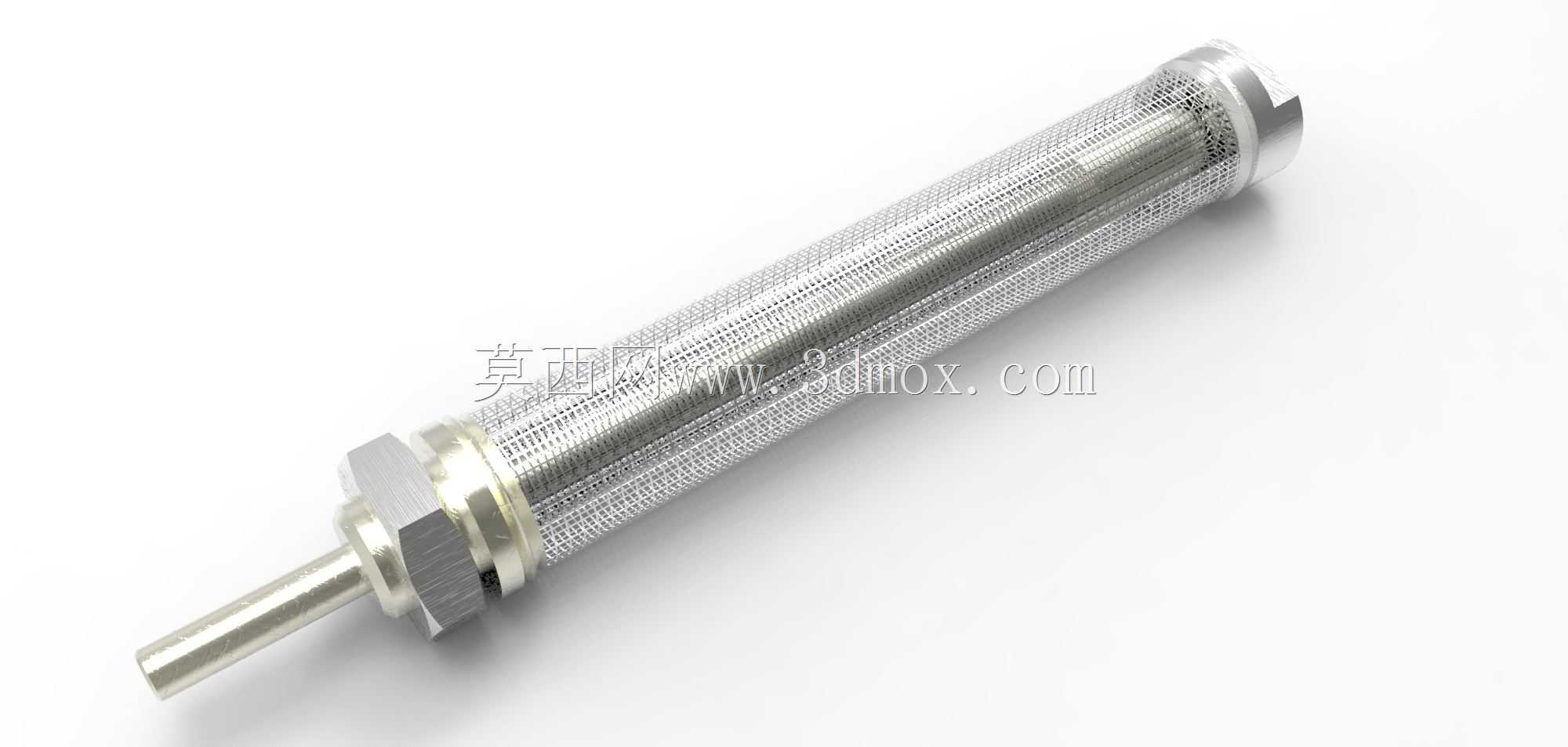

这款单缸活塞阀主要适配乘用车辆雨刮系统的流体控制回路，在雨刮工作过程中承担清洗液通路通断、压力调节的核心作用，日常装车场景下多集成在雨刮喷水泵的输出端，也可适配小型气动执行回路的末端通断控制场景。从结构设计来看，整体采用细长筒式布局，外露活塞杆采用抛光金属材质，表面粗糙度控制在Ra0.8以内，降低往复运动过程中的密封件磨损速率，延长整套机构的无故障运行周期。筒身外层采用网纹滚压结构，既可以提升安装握持时的摩擦力，方便装配过程中手动对位拧入安装位，也能在工作过程中增大表面散热面积，适配长时间高频往复动作的工况需求。安装端采用六角对接结构加密封台阶的设计，六角对边尺寸适配常规14号开口扳手的操作空间，安装时预留的拧紧力矩控制在8-12N·m即可满足密封要求，不会因为力矩过大导致壳体变形卡滞活塞杆动作。设计过程中重点考量了往复运动的同轴度要求，活塞杆与筒体内腔的同轴度公差控制在0.02mm以内，避免运动过程中出现偏磨导致的密封失效、漏液问题。进出液端的流道采用渐扩式设计，降低流体通过时的阻力，减少雨刮喷水时的压力损失，保证喷嘴端的出水压力稳定。从安装边界来看，整体总长控制在120mm区间，筒体最大外径18mm，安装螺纹段长度12mm，伸出活塞杆的最大行程为15mm，安装时仅需要在固定面板上预留直径19mm的安装过孔，即可完成整套阀件的嵌装固定，不需要额外设计复杂的安装支架，适配多数紧凑布局的雨刮系统安装空间。在实际工况验证中，该结构可以承受0.1-0.6MPa的流体工作压力，往复动作寿命可达10万次以上，能够覆盖车辆全生命周期的使用需求，不会因为阀件故障导致雨刮喷水功能失效。建模过程中对密封槽的尺寸做了精准还原，槽宽、槽深的公差匹配常规O型密封圈的安装尺寸，装配后可以实现径向与轴向的双重密封，避免高压工况下的流体渗漏问题。
