变速箱啮合齿轮组件结构设计

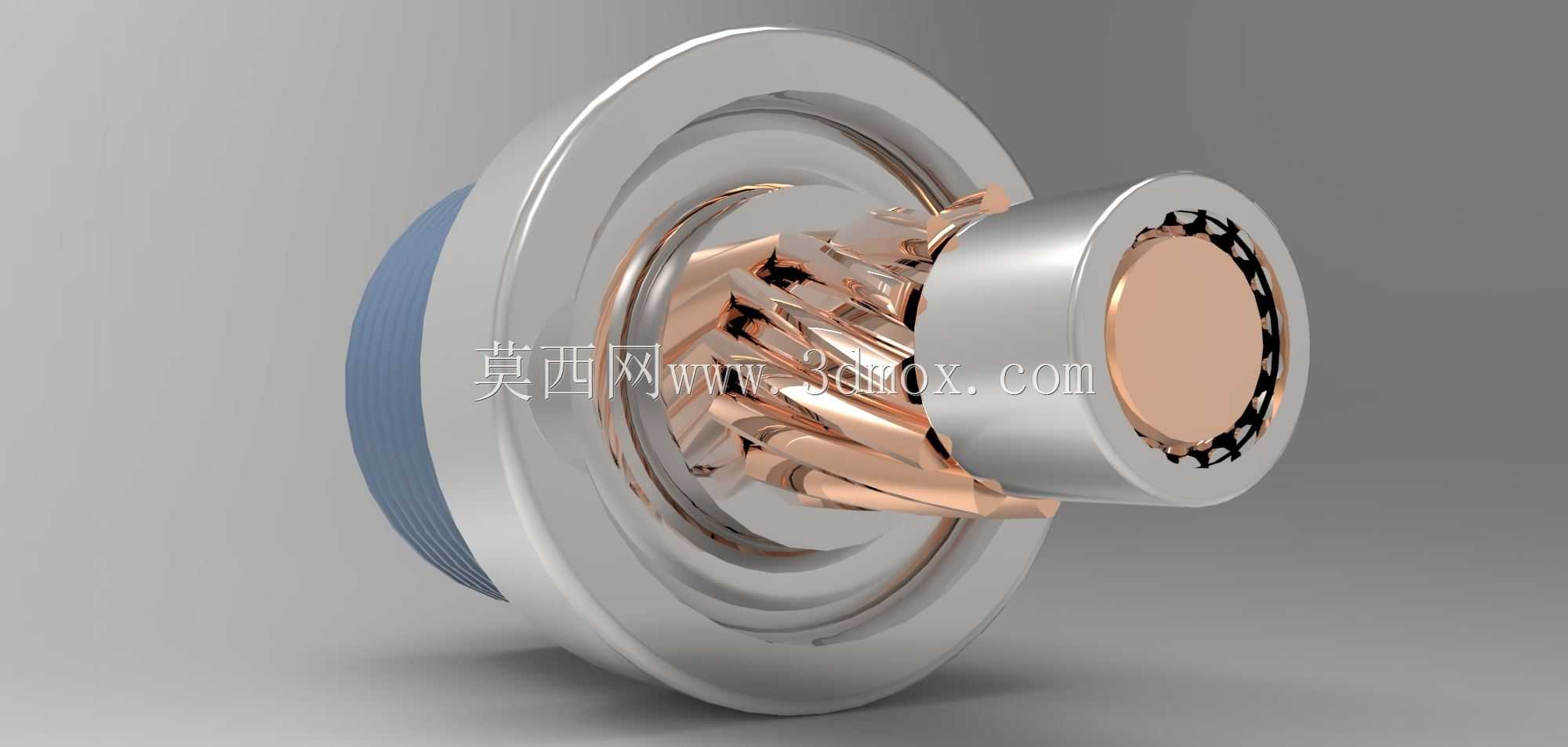

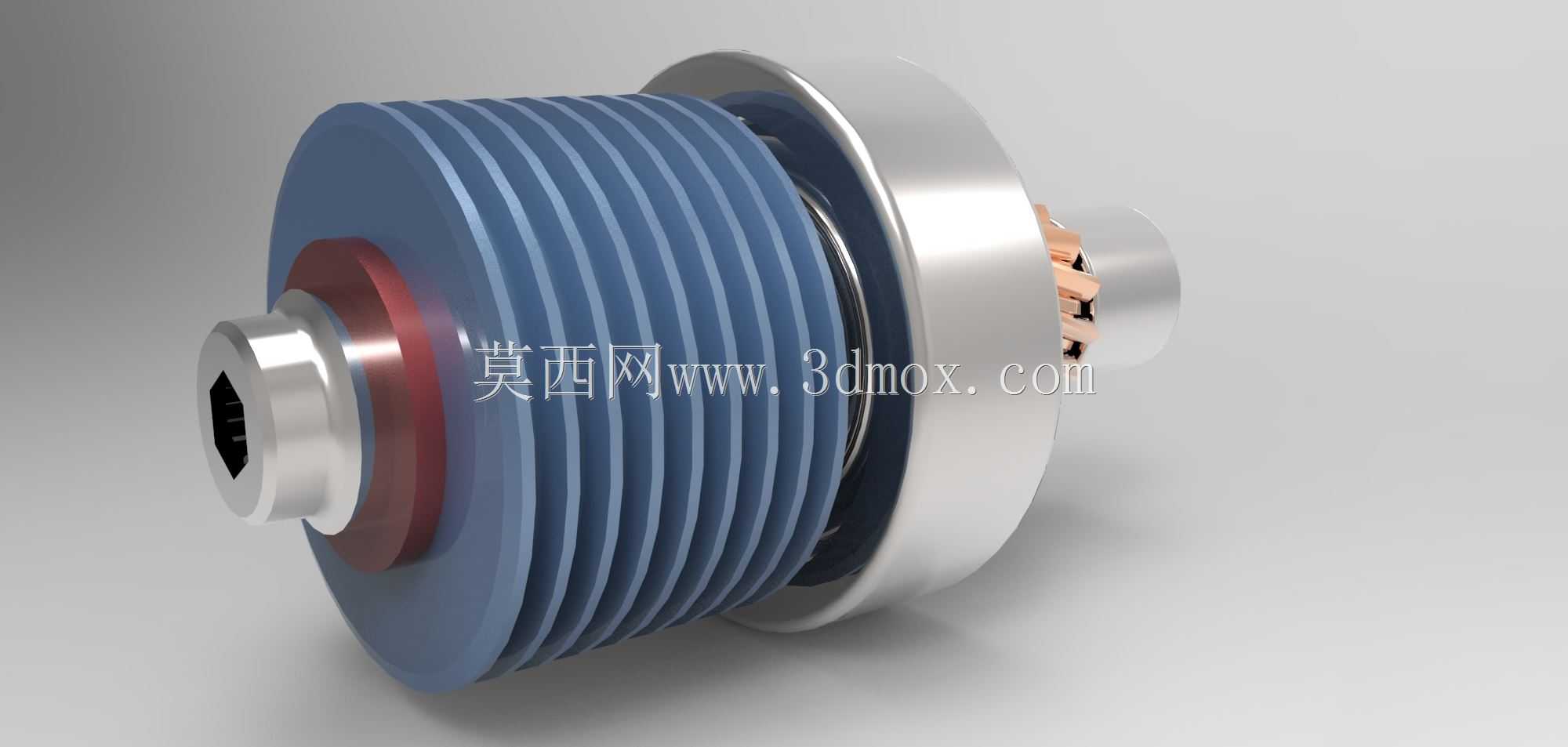

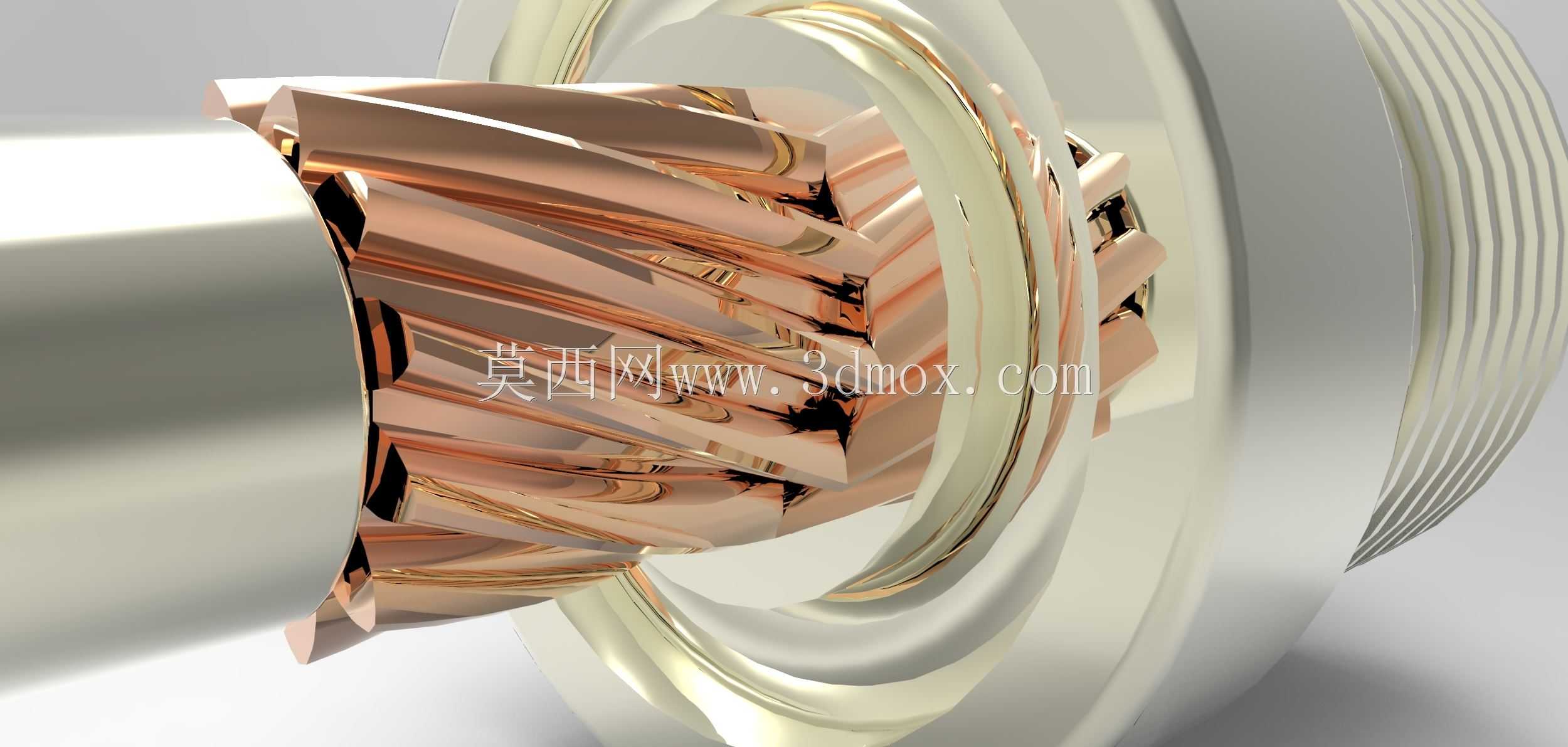

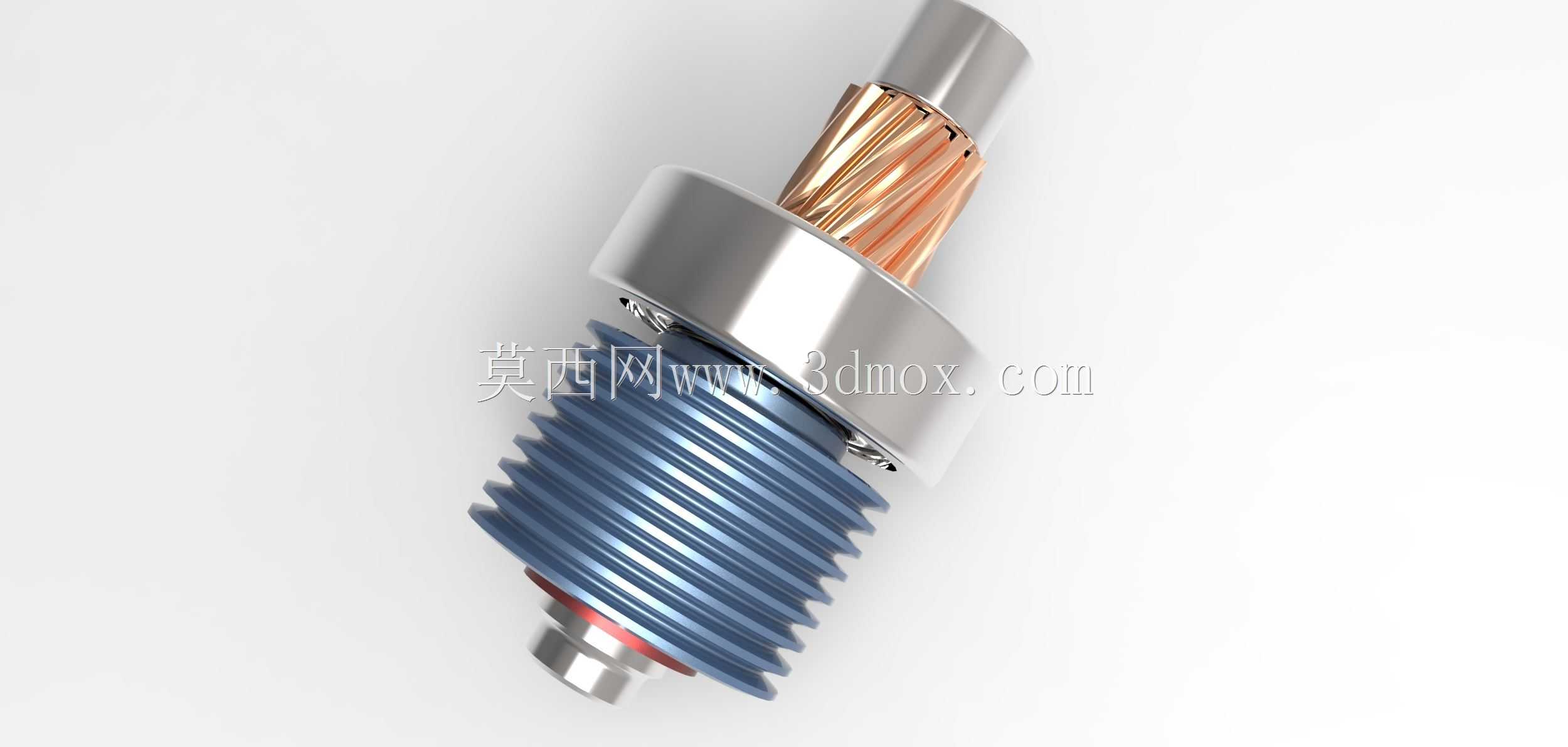

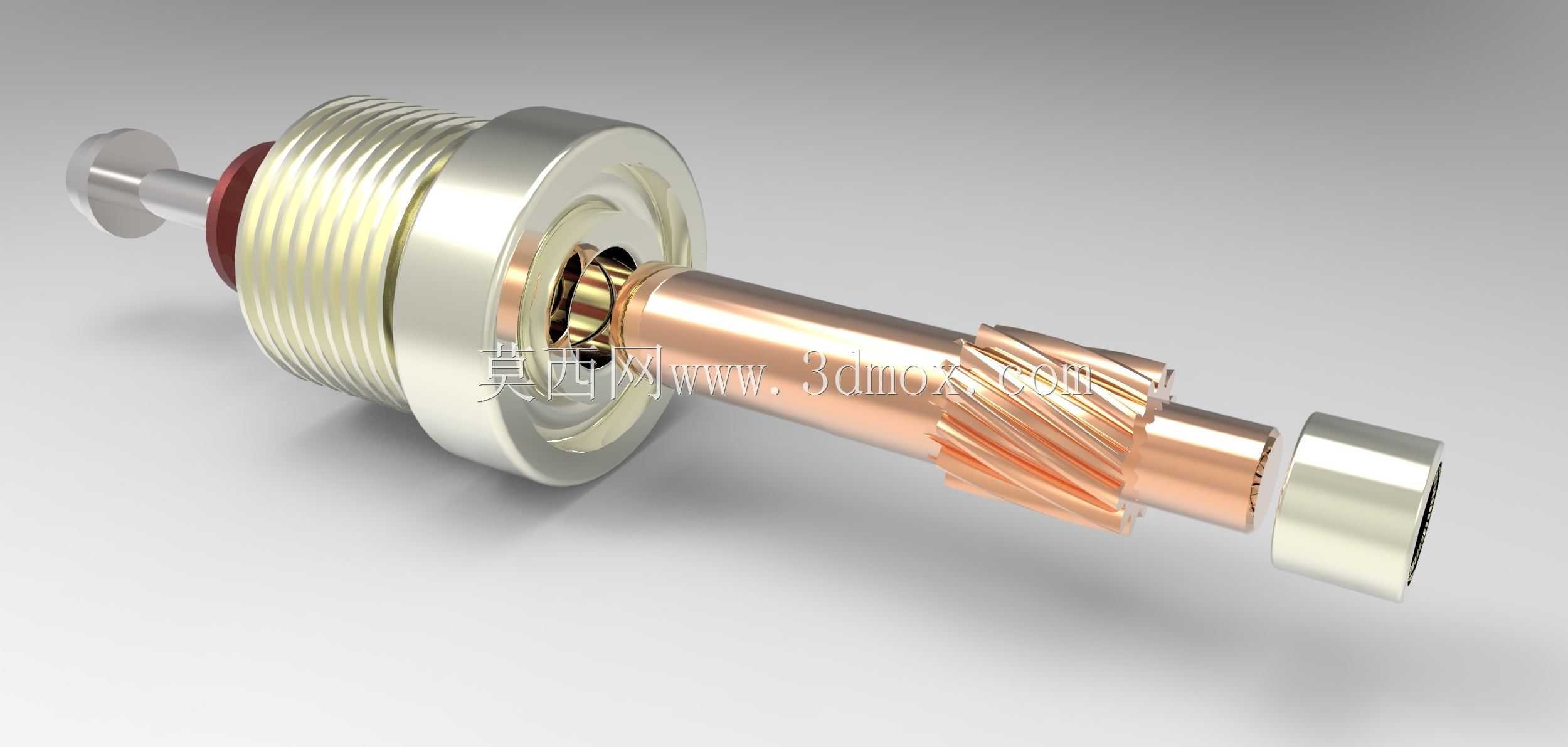

这套齿轮组件属于变速箱核心传动单元，日常应用覆盖乘用车辆、工程作业机械、固定式工业传动设备的动力变速场景，核心作用是在动力输入与输出端之间完成转速、扭矩的匹配转换，让原动机输出的动力特性适配不同工况下的负载需求。从实际使用场景来看，这类斜齿啮合结构常布置在变速箱的中间传动层级，相比直齿结构，啮合过程中轮齿是逐步进入、退出啮合状态，传动冲击更小，运行噪音更低，承载能力也更强，适合中高速、大扭矩的持续传动工况。设计过程中首先要匹配安装边界，齿轮轴的轴径、啮合齿的中心距需要和箱体预留的轴承安装位、轴孔位置完全契合，装配时要保证两啮合齿轮的轴线平行度控制在公差范围内，避免出现偏载、轮齿局部磨损过快的问题。齿形参数设计上，要结合传动比要求确定齿数、模数、螺旋角，齿向修形量需要根据额定负载下的轴系变形量做补偿，保证满负载运行时轮齿接触印痕均匀分布在齿面中部，不会出现边缘接触导致的点蚀、断齿故障。从结构细节来看，主动齿轮轴集成了轮齿与轴身结构，减少了装配环节的同轴度误差，配套的啮合齿圈安装在从动轴端，齿面的粗糙度、形位公差都要满足长期啮合的耐磨要求，箱体侧的安装止口需要和轴承外圈过盈配合，保证轴系运行时的支撑刚度，避免高速运转时出现轴系窜动。实际选型应用时，要结合输入转速、额定传递扭矩、工况冲击系数校核轮齿的接触强度、弯曲强度，同时要预留足够的润滑空间，保证齿轮啮合区能得到充分的飞溅润滑，降低齿面磨损，延长组件的整体使用寿命。这类结构在建模时需要重点还原轮齿的螺旋角参数、齿根过渡圆角、轴肩定位尺寸，以及和箱体、轴承配合的安装面公差，确保三维模型能直接用于后续的工程图导出、装配干涉检查、有限元强度仿真环节，给后续的零件加工、整箱装配提供准确的数字依据。
