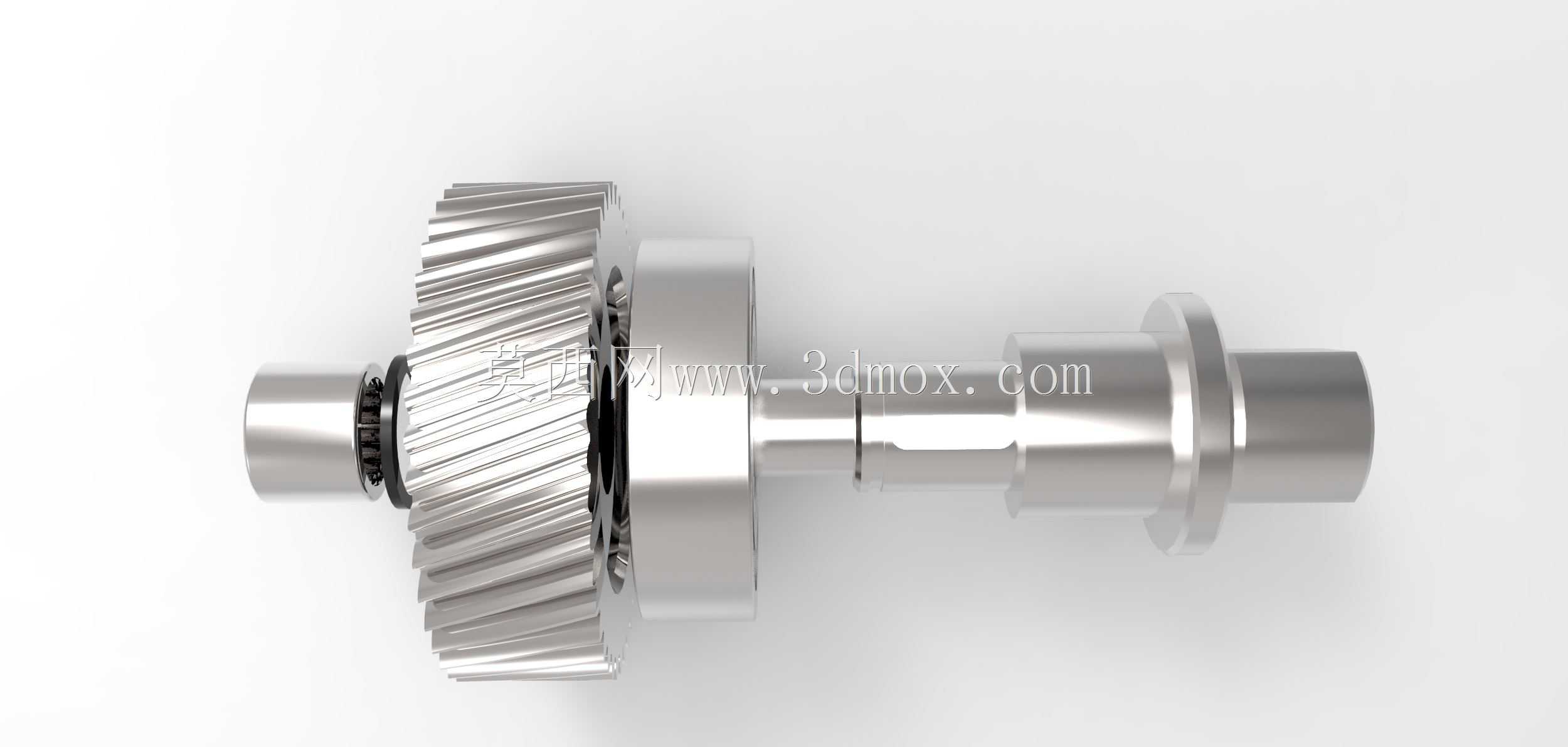

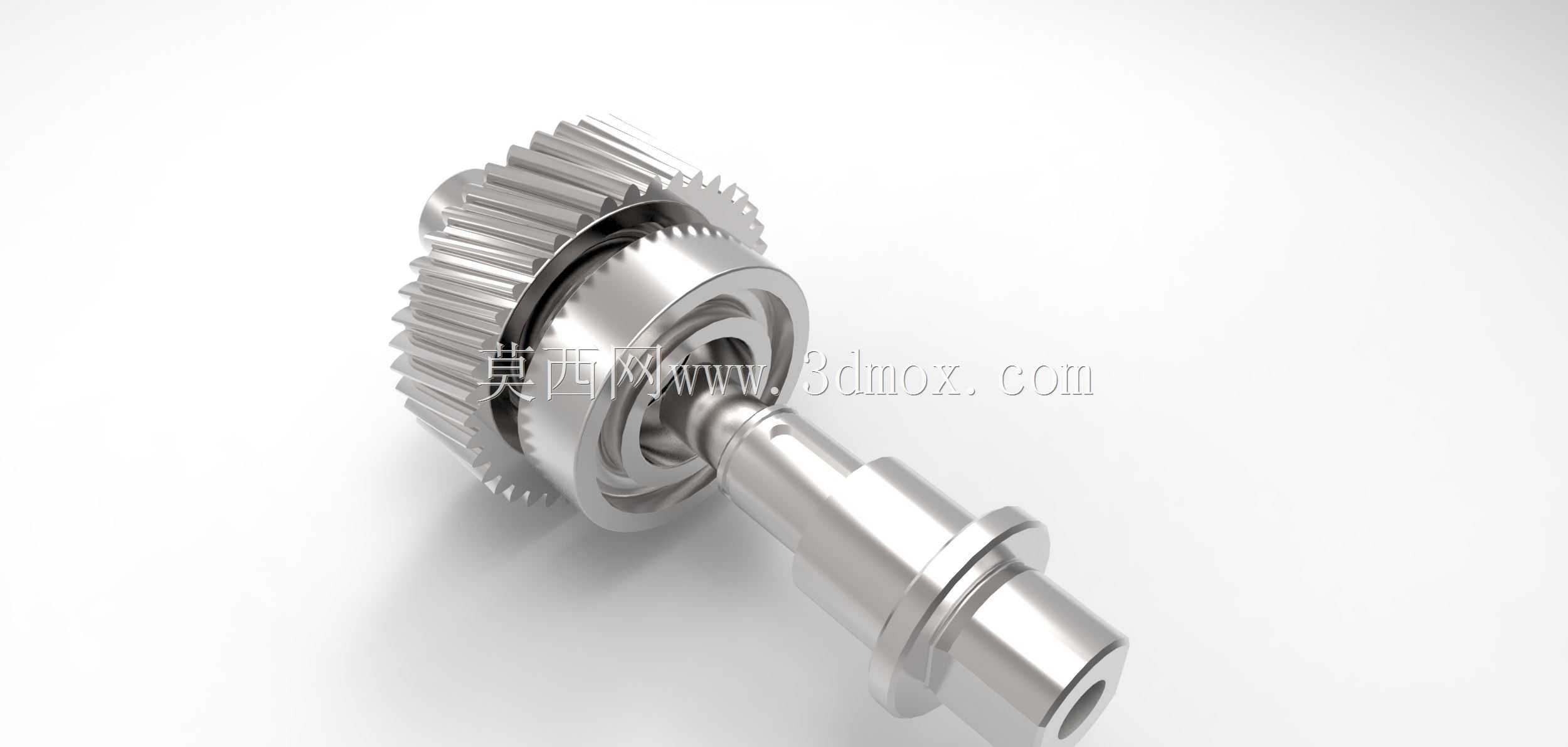

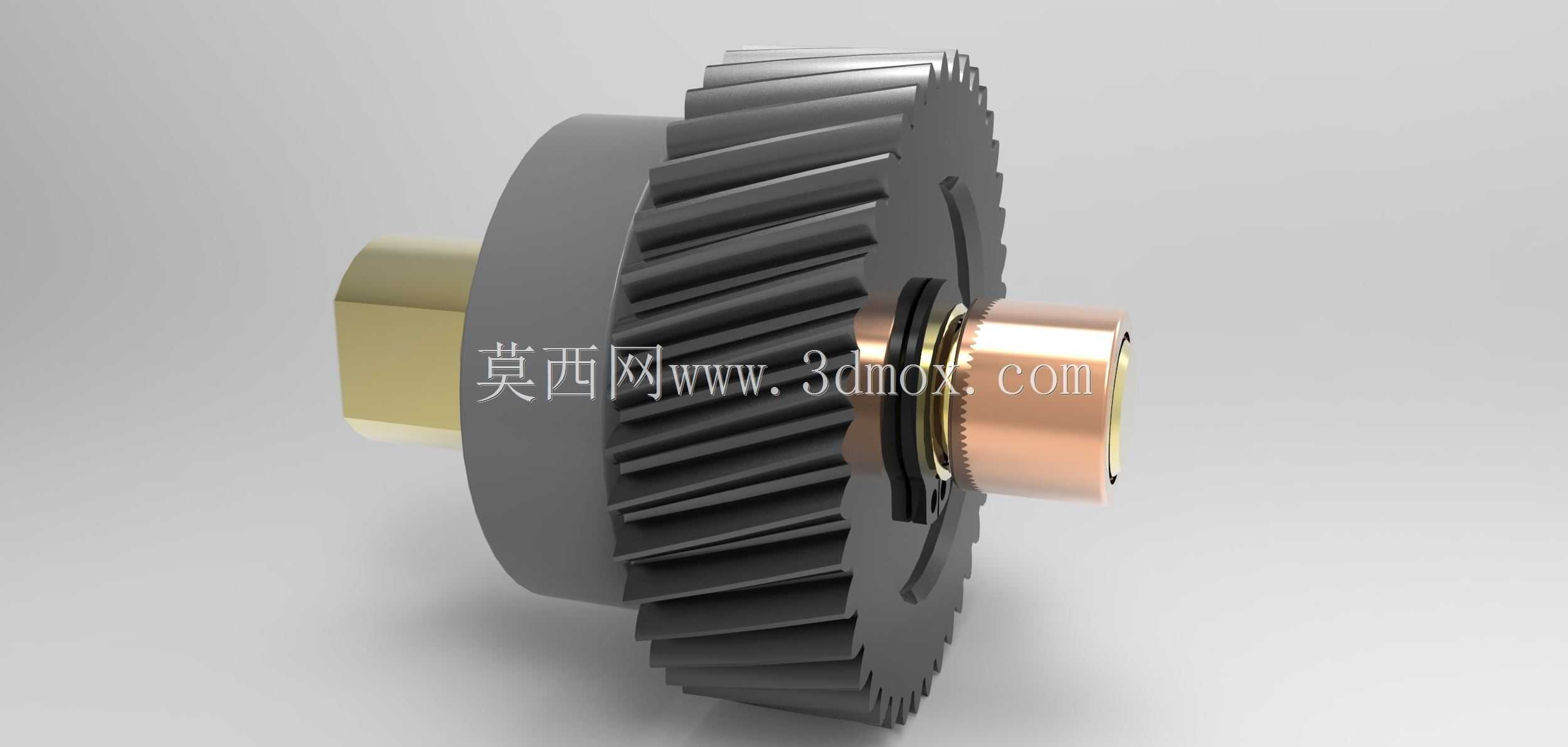

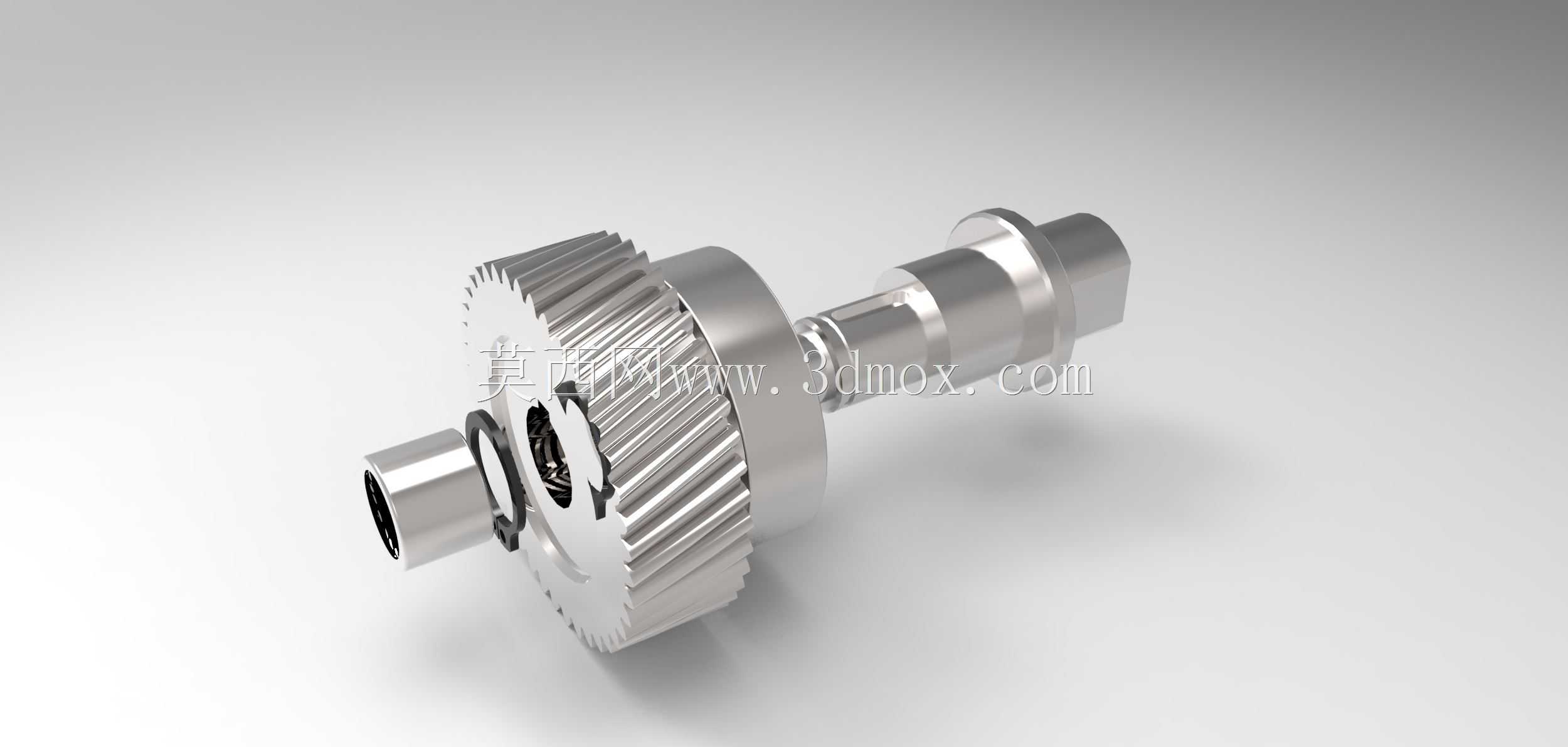

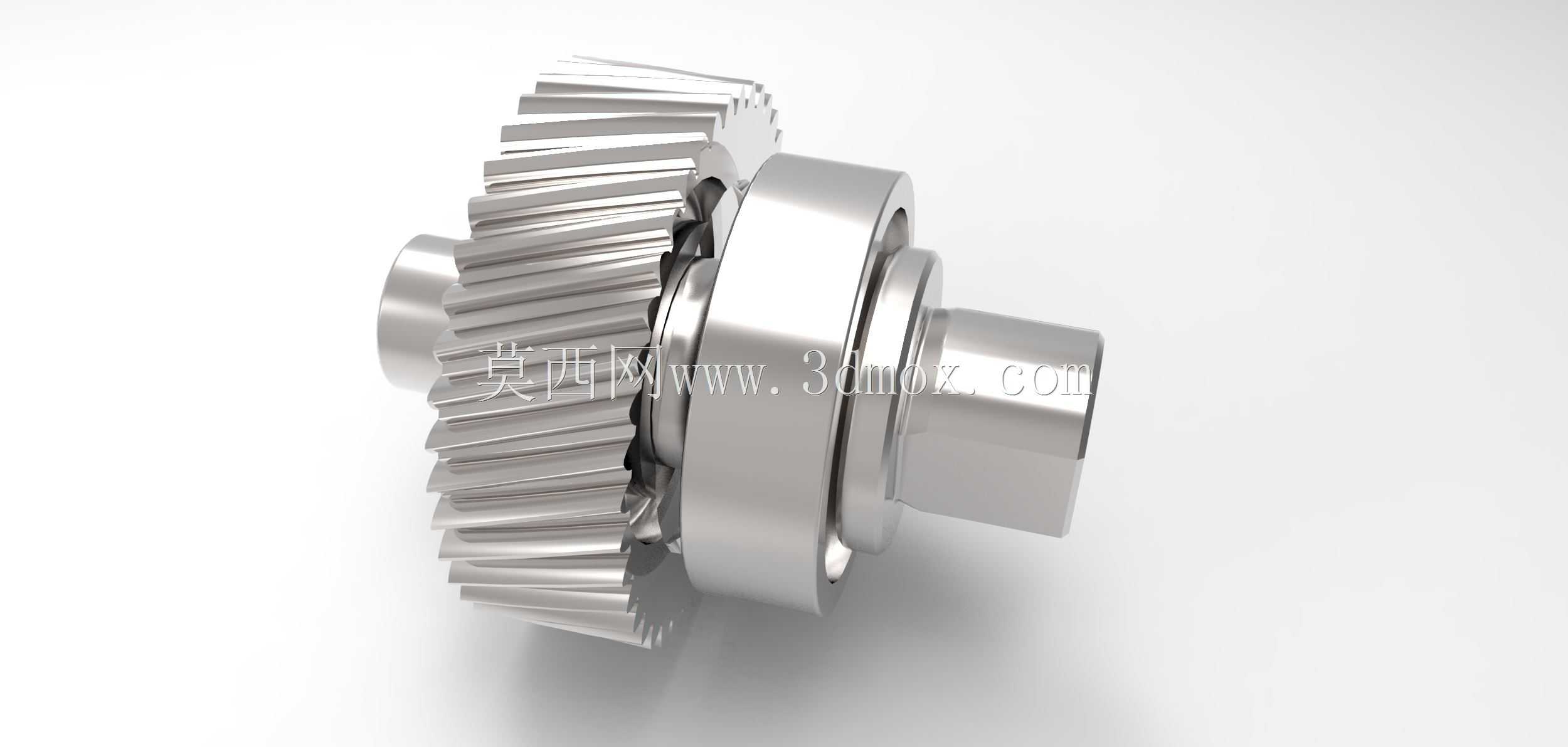

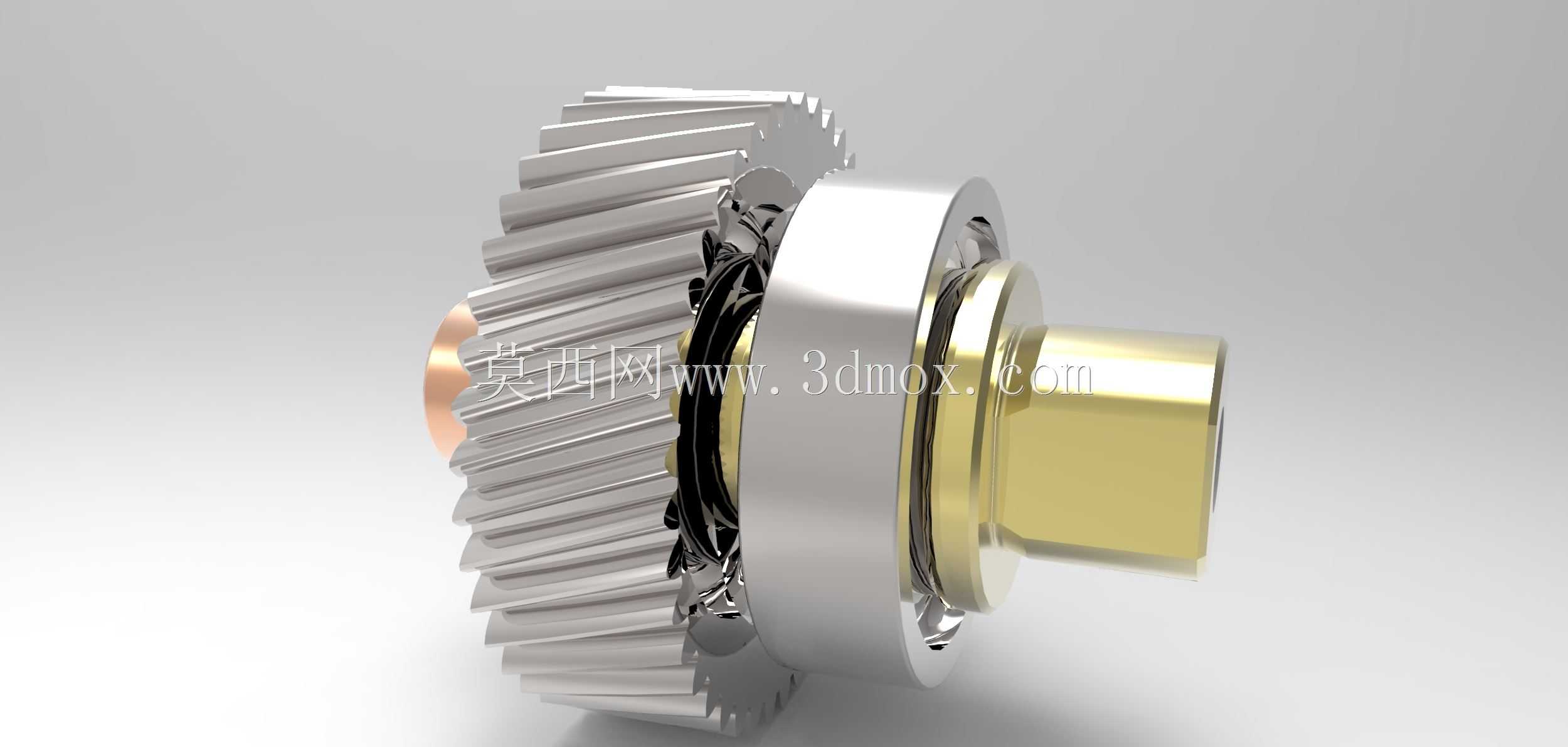

带轴承的螺旋锥齿轮轴组件结构

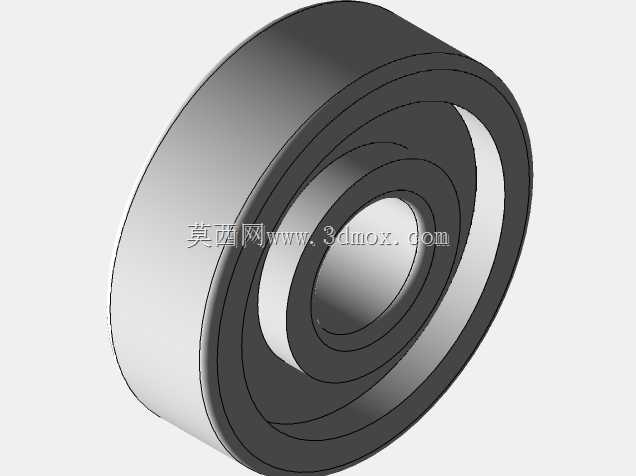

这套带配套轴承的螺旋锥齿轮轴组件，是动力传动系统里承担交错轴动力换向传输的核心执行部件，常见于需要在垂直交错轴线间传递扭矩的设备场景，比如中小型输送设备的转角动力单元、农用机械的分动结构、轻工设备的变速传动段，也可作为小型减速机内部的一级换向传动构件使用。从实际工程应用角度看，这类组件的核心作用是在传递额定扭矩的同时，改变动力传输的轴线方向，相比直齿锥齿轮，螺旋齿形的啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低啮合冲击与运行噪音，适配中高转速的连续运转工况。设计层面上，组件将齿轮与传动轴做了一体化结构设计，省去了齿轮与轴的键连接装配环节，既避免了键连接带来的应力集中问题，也能提升轴系整体的同轴度，减少高速运转时的径向跳动量。配套的滚动轴承直接装配在轴身的定位轴肩上，轴肩的高度严格匹配轴承内圈的安装定位尺寸，既保证轴承安装到位后不会出现轴向窜动，也不会因为轴肩过高影响轴承的后续拆卸维护。齿轮部分的齿向螺旋角经过匹配计算，能保证啮合时齿面接触迹线落在齿面中部，避免偏载导致的齿面早期磨损；轴端的连接段做了适配标准联轴器的尺寸设计，安装边界预留了足够的联轴器装配空间，轴身的轴承安装位、齿轮段、轴端连接段的同轴度公差控制在IT6级区间，能保证装配后轴系运转的平稳性。实际选型应用时，需要注意组件的轴向安装尺寸与箱体轴承孔的配合公差，轴承外圈与箱体孔采用基孔制过渡配合，内圈与轴采用过盈配合，装配时需通过轴承内圈施压完成安装，避免通过滚动体传力损伤轴承精度。齿面的润滑方式适配飞溅润滑或油脂润滑两种场景，若用于高速工况，可在箱体对应位置设计油道，让润滑油直接进入啮合齿面与轴承位置，带走运转产生的热量，延长组件使用寿命。这类集成式的齿轮轴组件相比分体装配的结构，装配累积误差更小，轴系刚性更强，能承受一定的短时过载冲击，适合在空间紧凑、对传动平稳性有一定要求的传动结构中使用，安装时只需将两端轴承压入对应箱体轴承座，固定好轴承端盖即可完成轴系的定位，不需要额外调整齿轮的啮合间隙，能有效减少现场装配的调试工作量。
