垂直轴达里厄斯潮汐能实验涡轮装置

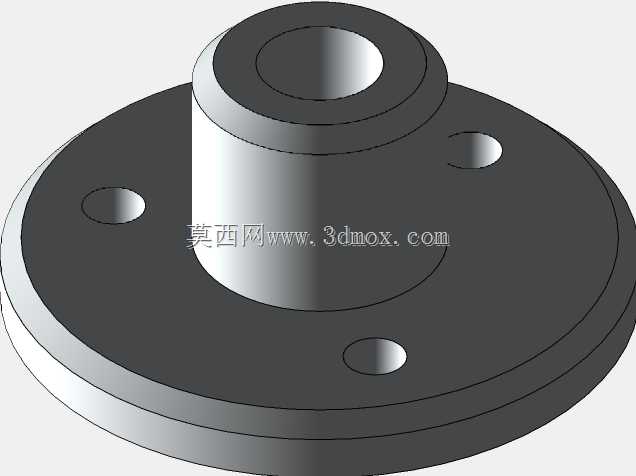

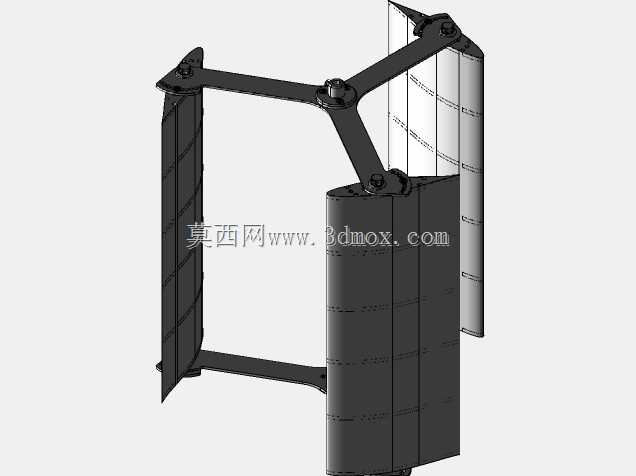

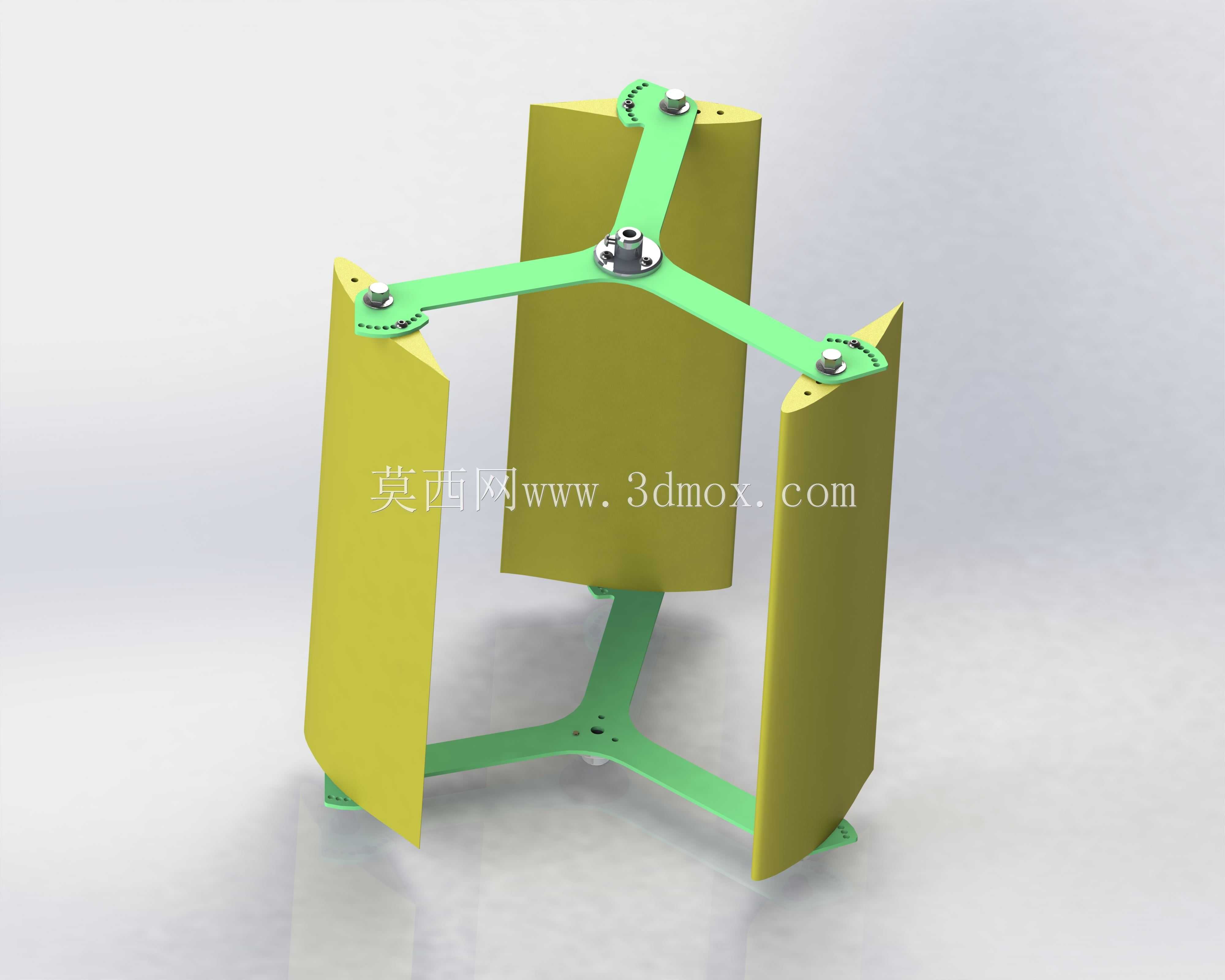

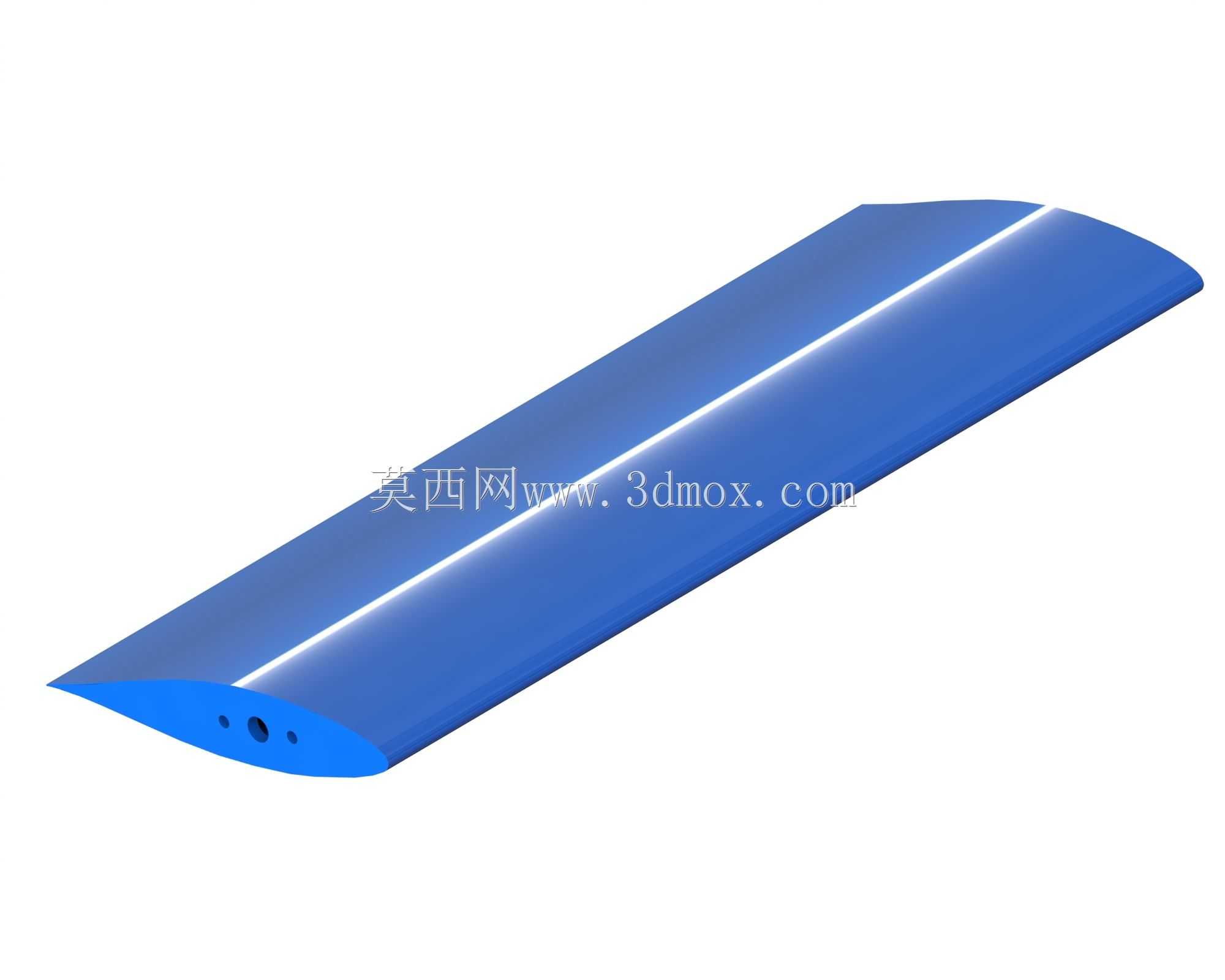

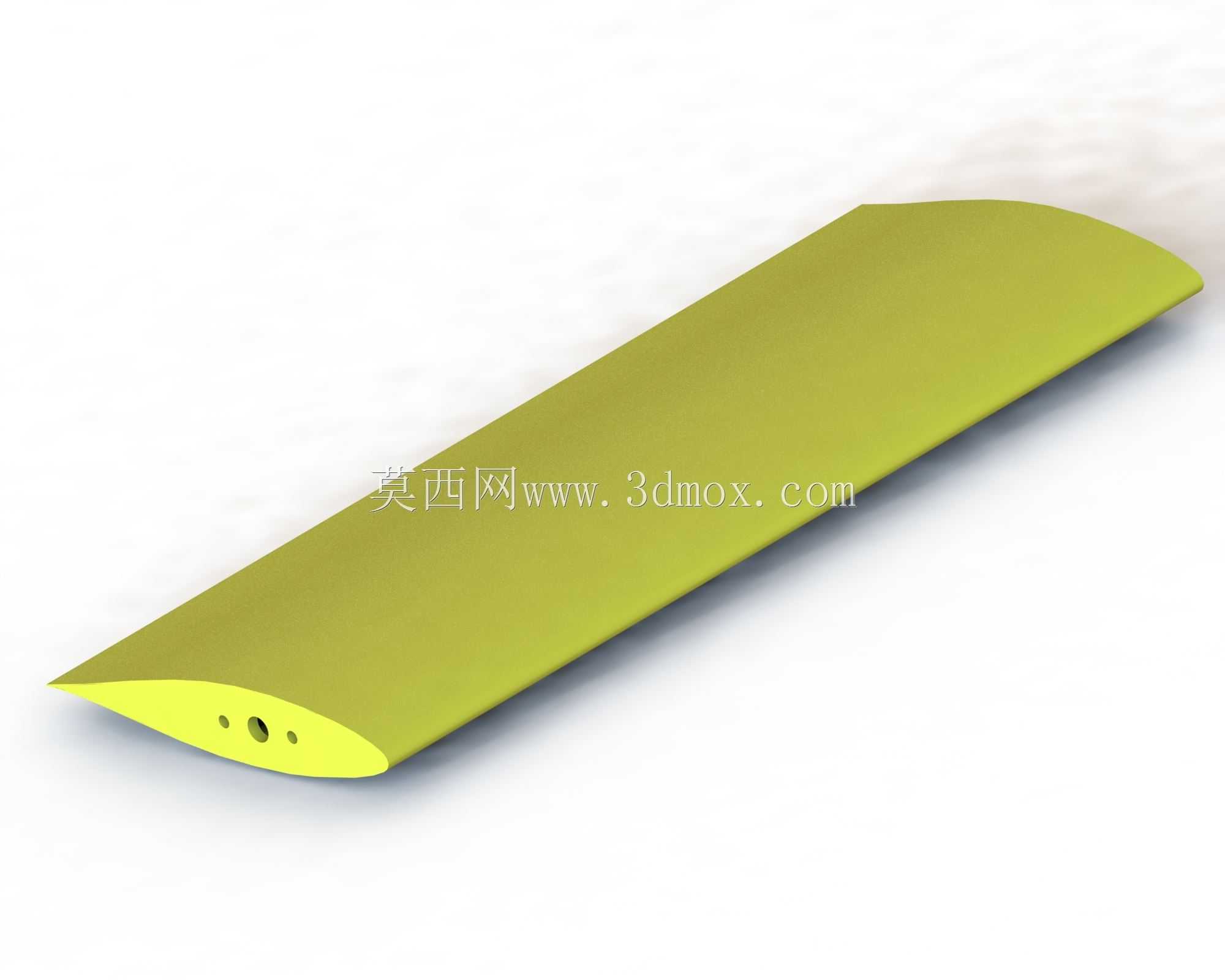

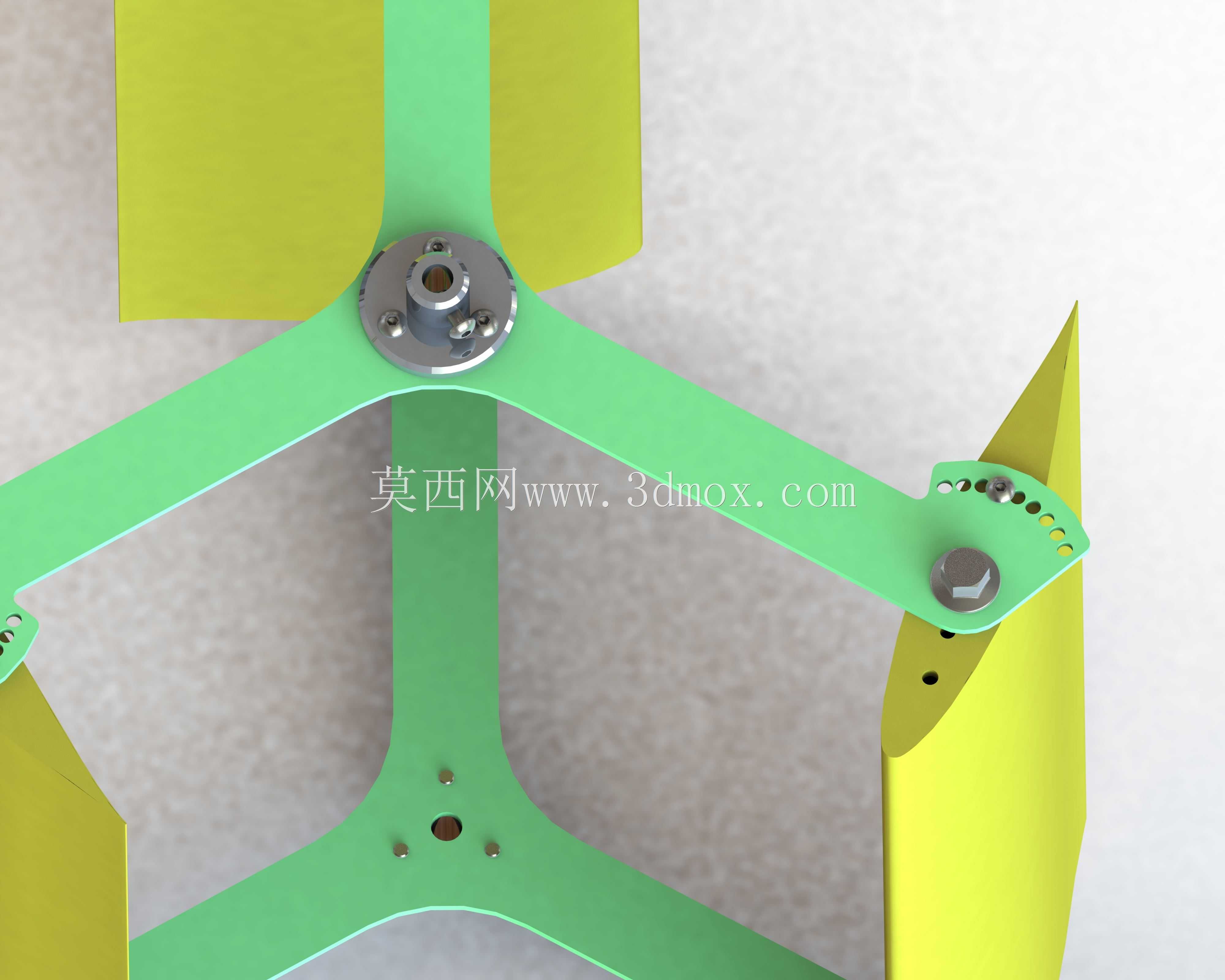

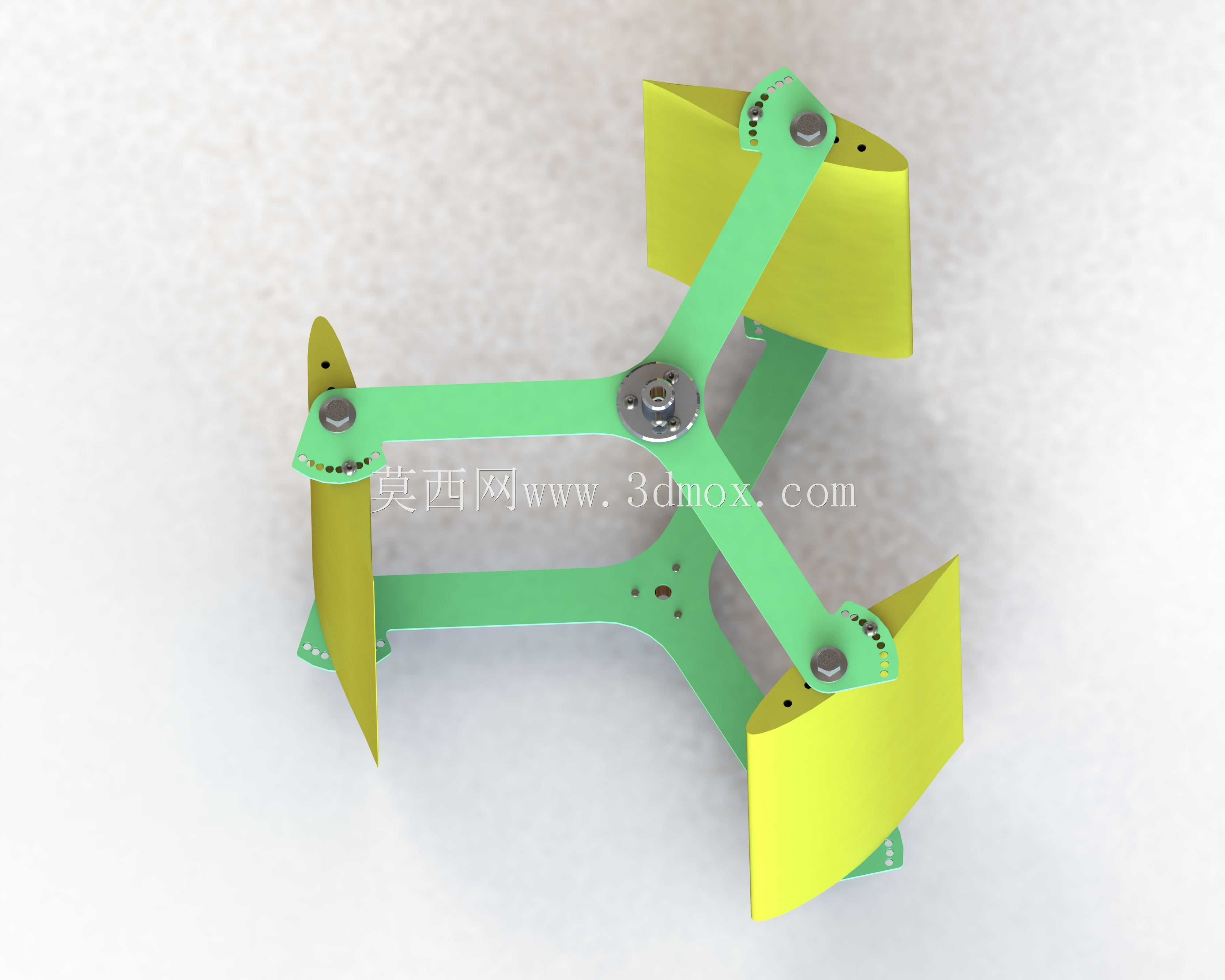

这款垂直轴结构的达里厄斯式涡轮装置，主要面向高校机械工程专业的流体能量捕获实验场景，可用于潮汐能、低流速水流能的能量转换原理验证与性能测试，也可作为小型分布式水流发电装置的原型验证载体，适配室内循环水槽、户外浅滩缓流测试等多种实验环境，帮助研究者直观观测翼型叶片在流体作用下的启动特性、转矩输出规律与能量转换效率。装置采用三叶片对称布局，叶片选用NACA65(3)218翼型，该翼型具备优异的低流速启动性能与高升阻比特性，能够在较低的来流速度下获得足够的旋转转矩，有效解决传统垂直轴涡轮低流速下启动困难的问题；叶片通过上下两组三角辐条式支架与中心转轴连接，支架采用镂空轻量化设计，在保证结构刚度的同时尽可能降低自身旋转阻力，减少不必要的能量损耗，中心转轴处预留标准安装接口，可直接连接转矩转速传感器、微型发电机等测试负载，方便实验过程中采集各项性能参数。整体结构采用对称式设计，无需额外的对风或对流向调整机构，无论来流方向如何变化都能稳定捕获流体能量，非常适合流向不稳定的潮汐流、河道乱流场景使用。安装边界方面，装置底部采用三角支撑脚结构，三个支撑脚呈120度均匀分布，可直接固定在实验水槽的安装平台或水下固定基座上，支撑脚预留标准安装孔位，适配常规的螺栓固定方式，安装时只需保证中心转轴与来流方向垂直即可，无需复杂的角度校准；整体旋转直径适配常规中型实验水槽的测试段宽度，不会与水槽壁面发生干涉，叶片与支架之间采用可拆卸式螺栓连接，可根据实验需求快速更换不同翼型、不同弦长的叶片，开展多组对照实验，探究不同结构参数对涡轮能量捕获效率的影响。在实际使用过程中，该装置可帮助学生理解翼型升力原理、垂直轴流体机械的工作机制，也可为小型分布式潮汐能发电装置的研发提供可靠的实验数据支撑，其轻量化的结构设计也方便实验过程中的搬运与拆装调整，适配教学实验与科研原型验证的多重需求。
