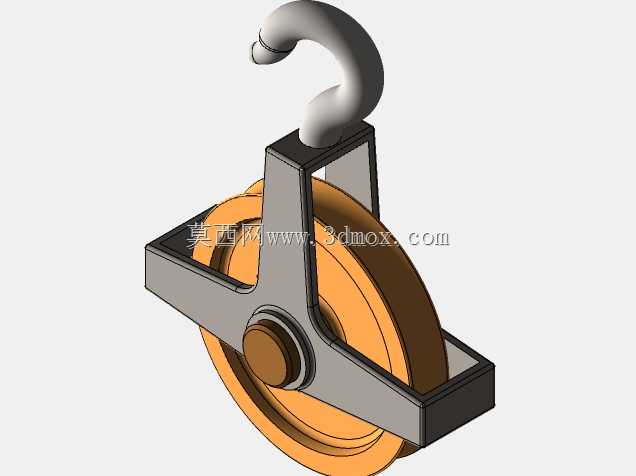

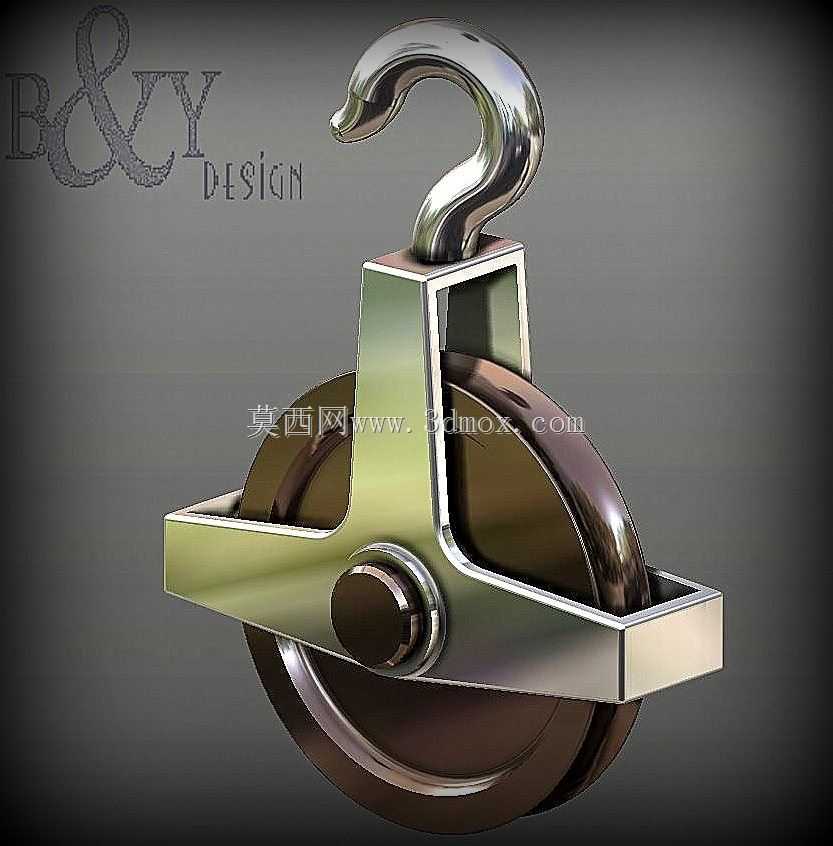

Y形结构起重电缆滑车结构设计

这款Y形结构的电缆滑车，主要应用于车间起重作业、厂区架空线缆敷设、门式起重机行走供电、小型吊装设备的线缆随动布设场景，在起重作业过程中承担承托随行电缆、避免线缆拖拽磨损、保障供电线路随移动设备同步平顺位移的核心作用，能够适配车间内天车、小型龙门吊、移动式起重设备的走线需求，解决移动设备供电线缆拖地摩擦、勾挂障碍物、弯折损耗过快的实际作业痛点。

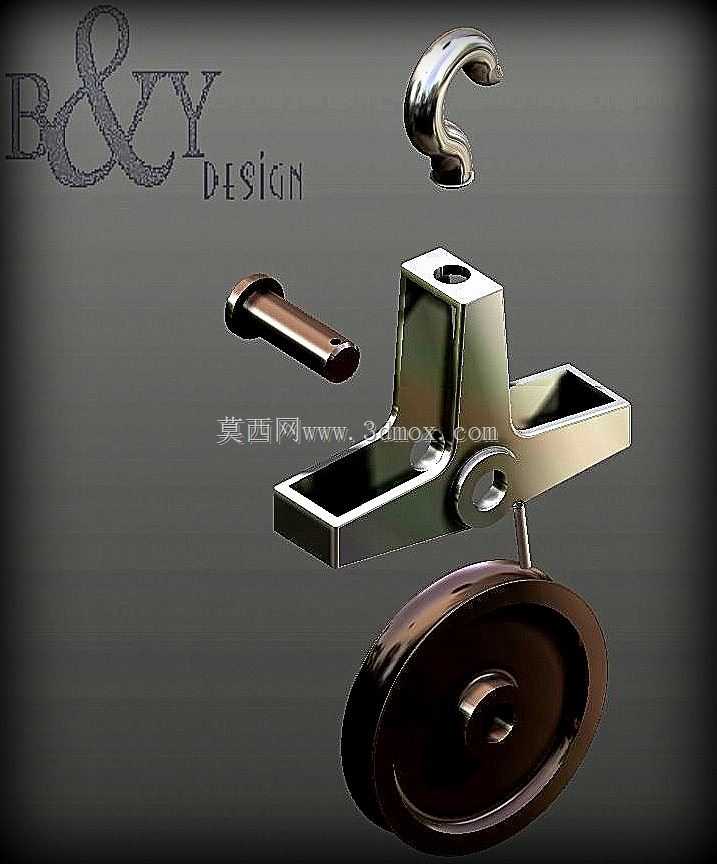

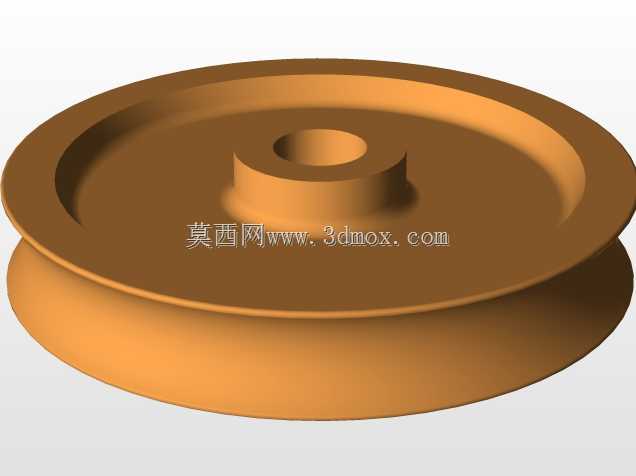

从功能特性来看，该滑车采用单轮承载结构，上部集成一体式锻造吊钩结构，可直接挂接在预设的工字钢轨道或者环形走线滑轨上，滑轮外圈做了圆弧过渡处理，能够顺滑沿轨道滚动，不会出现卡滞、跳轨的问题；下部的Y形承托框架做了加宽处理，既可以承托多股并排的供电电缆，也能预留足够的线缆活动空间，避免线缆在随设备移动过程中被框架挤压损伤，框架中部的滑轮销轴采用同轴定位设计，转动间隙控制在极小范围，滚动过程无多余晃动，长期使用也不会出现销轴松脱、轮体偏摆的问题。

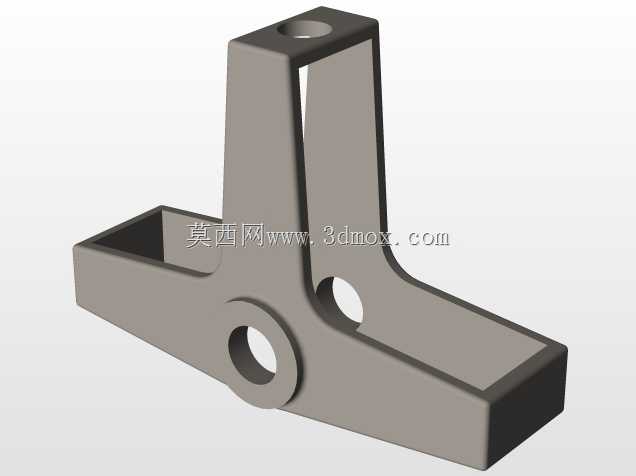

设计思路上，这款滑车突破了传统直板滑车的结构局限，采用Y形分叉承托结构，灵感源自对称式力学承载设计，将吊钩的承重载荷通过两个斜向支撑臂均匀传递到滑轮两侧的承托框架上，相比传统单臂支撑结构，载荷分布更均匀，承重能力提升的同时，也避免了单侧受力导致的框架变形问题；吊钩部分做了防脱卡口的预留设计，实际生产装配时可加装防脱挡片，避免滑车受外力拉扯时从轨道脱落；滑轮轮槽的尺寸适配主流的圆钢轨道与轻型工字钢轨道下沿，不需要额外定制轨道即可直接替换原有老旧滑车使用。

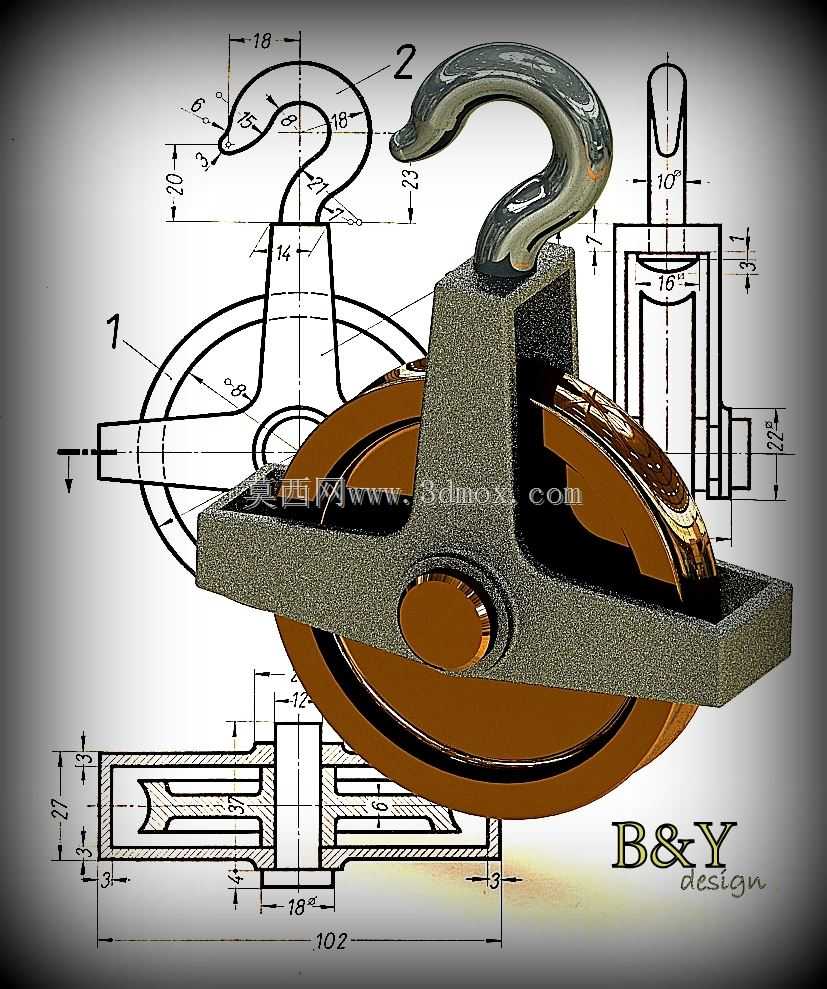

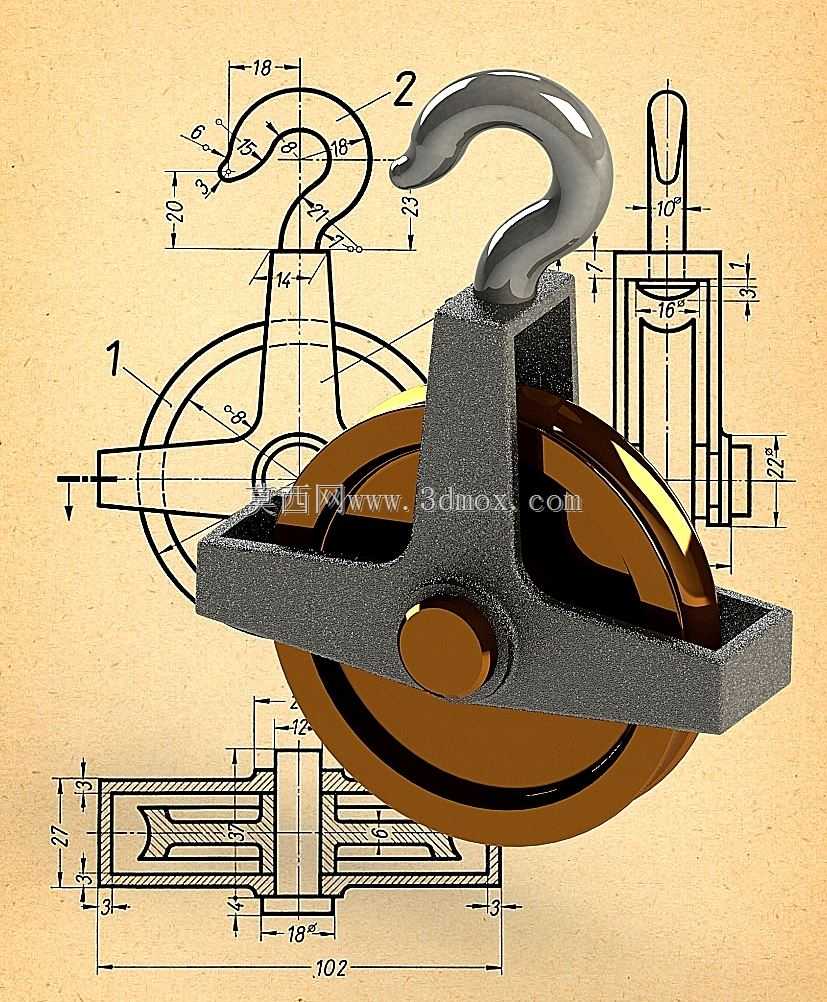

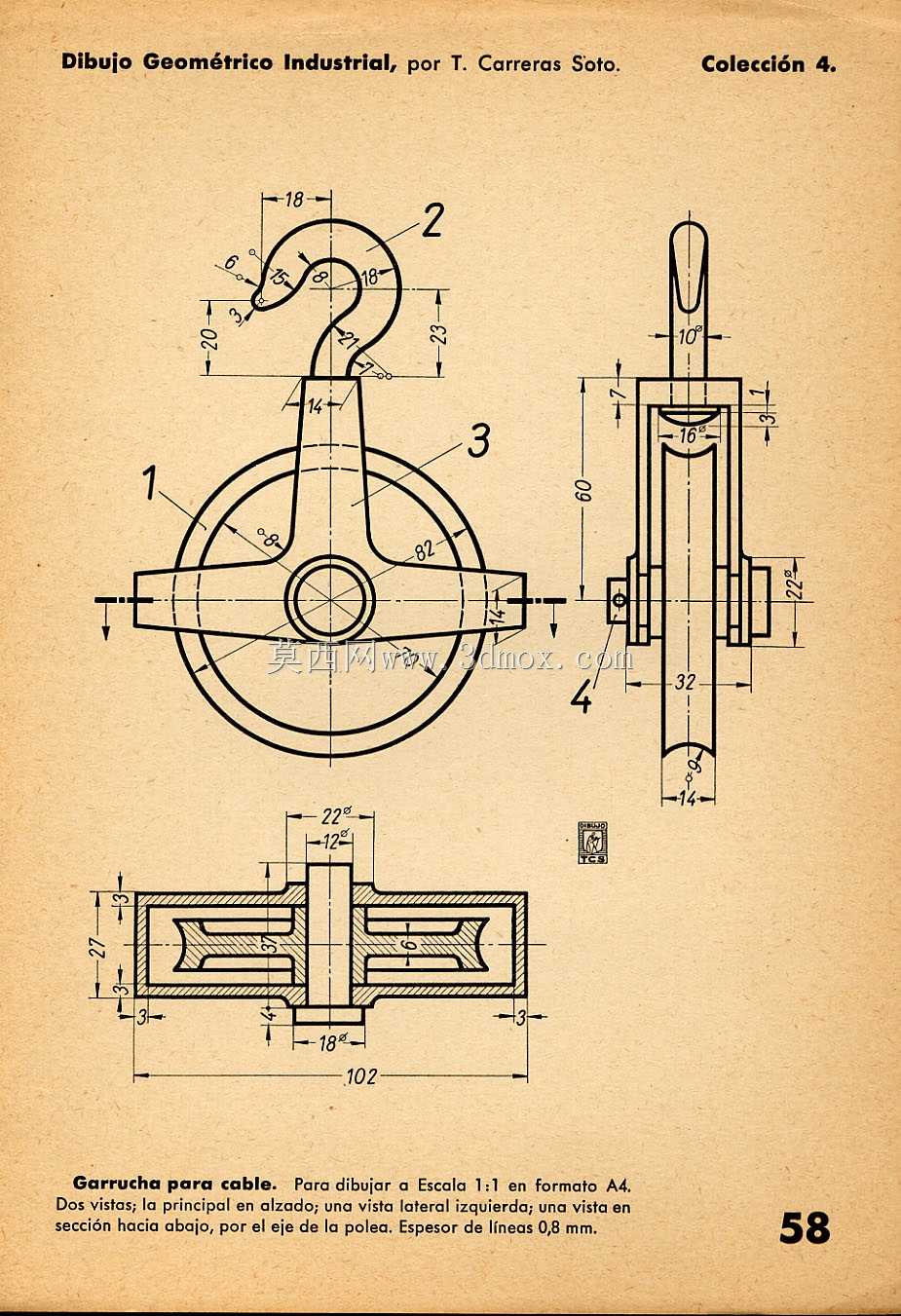

从安装边界与尺寸来看，该滑车整体横向最大宽度适配100毫米以内的轨道安装间距，吊钩开口尺寸适配20毫米直径以内的挂接圆钢或者轨道翼缘，整体垂向高度控制在紧凑范围内，不会过多占用起重作业的垂直净空，安装时只需要将吊钩卡入轨道，锁紧防脱结构即可完成装配，不需要额外的复杂固定件，后期维护更换也十分便捷，轮体磨损后只需要拆卸销轴即可单独更换滑轮，不需要整体报废更换，能够有效降低车间起重走线的长期维护成本。在实际使用过程中，该滑车可以多组串联布设，将长距离供电电缆分段承托，设备移动时各滑车依次随动，能够让线缆始终保持平顺的悬垂状态，不会出现线缆堆积、拉扯受力的情况，有效延长供电电缆的使用寿命，也避免了线缆拖地带来的作业安全隐患。
