港作拖船主卷扬牵引设备结构设计

该拖船主卷扬设备是港作拖轮甲板作业系统的核心组成部件，主要应用于港口拖带作业、船舶离靠岸辅助、水上浮物拖拽、锚链收放等海事作业场景，是拖船实现大载荷牵引功能的核心执行装置，承担着拖带作业中缆绳收放、张力维持、载荷缓冲的关键作用，直接决定拖船的作业能力与作业安全性。

从设备实际用途来看，该主卷扬可适配大直径高强度缆绳的多层缠绕作业，能够在港内复杂水文条件下稳定输出持续牵引力，既可以完成千吨级船舶的顶推拖带配合，也可实现应急救助场景下的重载拖拽作业，同时兼顾拖船自身锚泊系统的辅助收放功能，适配内河、沿海港口的常规拖船作业需求。

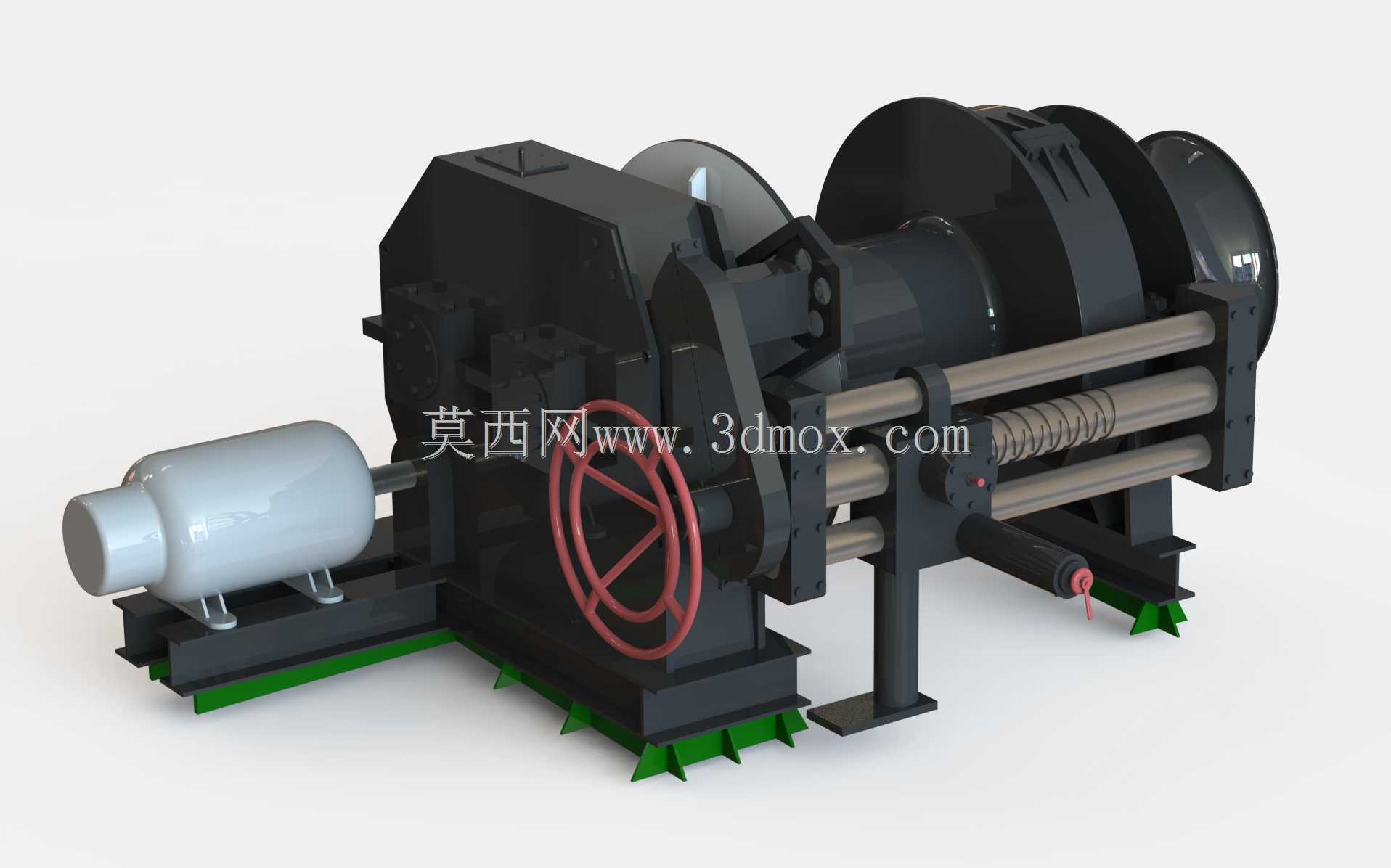

在产品功能特性层面，该设备集成了动力驱动单元、减速传动单元、卷筒缠绕单元、排缆导向单元、手动应急操作单元、安装基座单元六大模块。动力端采用卧式驱动电机直连减速机构的布局，能够输出稳定的低速大扭矩，匹配拖带作业的载荷特性；卷筒采用大容绳量的宽体结构设计，配合带导向螺杆的自动排缆机构，可保证缆绳在卷筒上整齐排布，避免缆绳乱绳、咬绳导致的缆绳磨损与作业风险；侧边设置的大直径手轮操作机构，可在动力系统失效时实现应急手动操作，满足海事设备的冗余安全要求；设备末端设置的缆绳固定与导向结构，可保证缆绳出绳角度稳定，适配不同方向的牵引作业需求。

从产品设计思路来看，整体采用模块化集成设计逻辑，将驱动、传动、执行、操作部件整合为一体式安装结构，减少甲板现场安装的对接工作量；基座采用带防滑齿的落地支撑结构，支撑脚分布匹配拖船甲板的加强筋布局，可将作业时的大载荷均匀传递到船体结构上，避免局部应力集中；外露运动部件均做了安全防护设计，手轮、卷筒边缘的结构倒角处理充分考虑了甲板作业的人员操作安全，整体结构重心偏低，可适应拖船在风浪中的横摇、纵摇工况，保证设备在船舶倾斜状态下仍能正常运转。

在外形尺寸与安装边界层面，该设备整体沿船长方向布置，驱动单元横向伸出长度适配甲板预留的设备安装空间，卷筒的轴向宽度匹配常规拖船甲板的舷内可用宽度，底部支撑脚的安装孔位间距符合中小型港作拖船的甲板结构设计规范，设备顶部最高点距离甲板的高度满足甲板作业的通行净空要求，出绳口的高度位置匹配拖船舷侧导缆孔的高度范围，安装时无需对甲板结构做大规模改造，可直接通过螺栓固定在甲板预埋的焊接基座上，设备周边预留的操作空间满足船员日常检查、手动操作、缆绳更换的作业空间需求，整体安装边界充分适配港作拖船的甲板布局特点。
