竞赛级小型水下遥控探测航行器结构

这款小型水下遥控航行器主要面向近岸浅水环境的水下探查、小型作业场景，可应用于近岸养殖区网箱巡检、浅水水域水下障碍物排查、青少年水下竞赛竞技、科普教学水下实验等场景，能够在平静的内陆湖泊、泳池、近岸浅海区域完成定深航行、近距离影像采集、轻量水下物件抓取等基础任务，填补了小型低成本水下作业装备的空白，相较于大型工业级水下机器人，它的使用门槛更低，部署更加灵活，不需要配套大型吊装设备与专业作业船只，单人即可完成投放与操控。

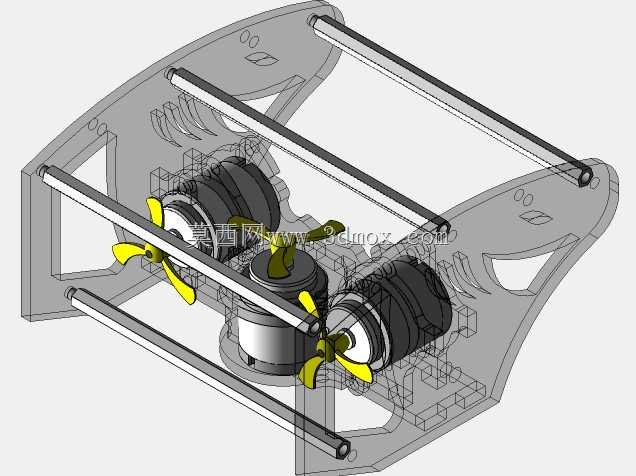

在功能特性上，该航行器采用开放式框架承载结构，主体支撑件使用轻量化板材加工而成，横向布置多根高强度支撑拉杆连接两侧主侧板，既保证了整体结构的抗扭抗弯强度，又预留了充足的内部安装空间，可灵活布置推进器、控制电路、电池舱、影像采集模块等功能组件。推进系统采用多推进器分布式布局，可实现水平进退、转向、垂直升沉等多自由度运动控制，能够在水下完成精准的悬停与姿态调整，满足近距离探查作业的操控需求。框架外侧预留了功能拓展接口，可根据实际使用需求加装小型机械爪、照明模组、水质检测传感器等外接配件，拓展不同场景下的作业能力。

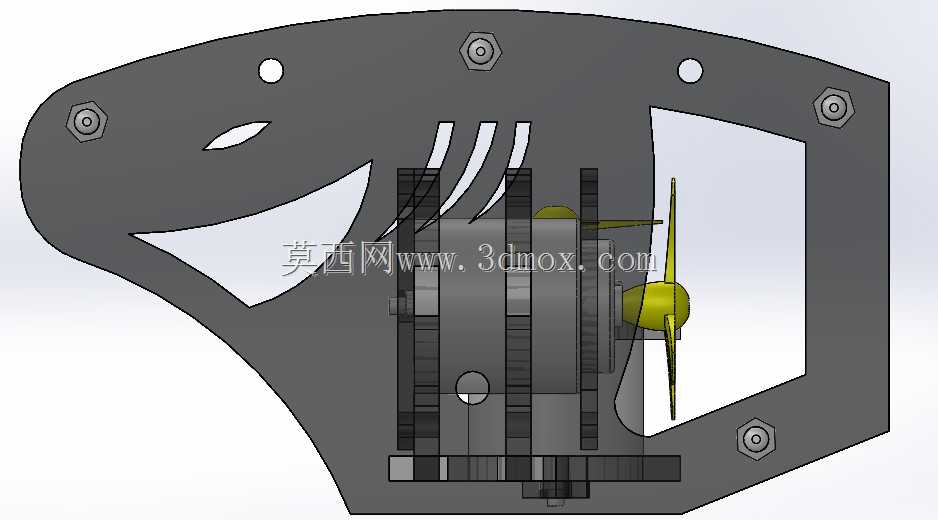

设计思路上，这款航行器优先考虑结构的易加工性与装配便捷性，所有结构件均采用常规板材切割加工成型，不需要复杂的曲面模具加工，大幅降低了制作成本与加工周期，两侧主侧板采用流线型切角设计，既减少了水下航行的迎流阻力，又避免了尖锐边角在投放、回收过程中造成磕碰损伤。结构设计充分考虑了组件安装的兼容性，内部预留的安装位可适配市面上主流的小型水下推进器、标准尺寸的防水控制舱与电池组，制作者可根据自身的预算与性能需求灵活选配硬件，不需要对框架结构进行二次修改。

在安装边界与尺寸设计上，该航行器整体尺寸控制在单人可手持携带的范围内，横向支撑拉杆的长度可根据搭载组件的尺寸进行适配调整，两侧侧板的安装孔位采用标准化间距设计，所有电子组件的安装均预留了足够的走线空间与防水操作余量，框架底部预留了配重安装位，可根据搭载设备的重量调整配重金属的位置，保证航行器在水下的重心与浮心匹配，实现平稳的水下航行姿态。整体结构没有复杂的装配关系，普通爱好者使用常规工具即可完成整机组装，非常适合竞赛队伍快速制作调试与教学场景下的组装实践。
