浸入式电热水器加热管结构设计

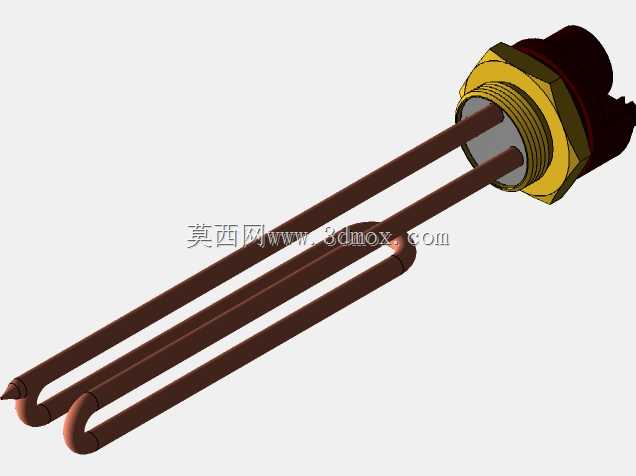

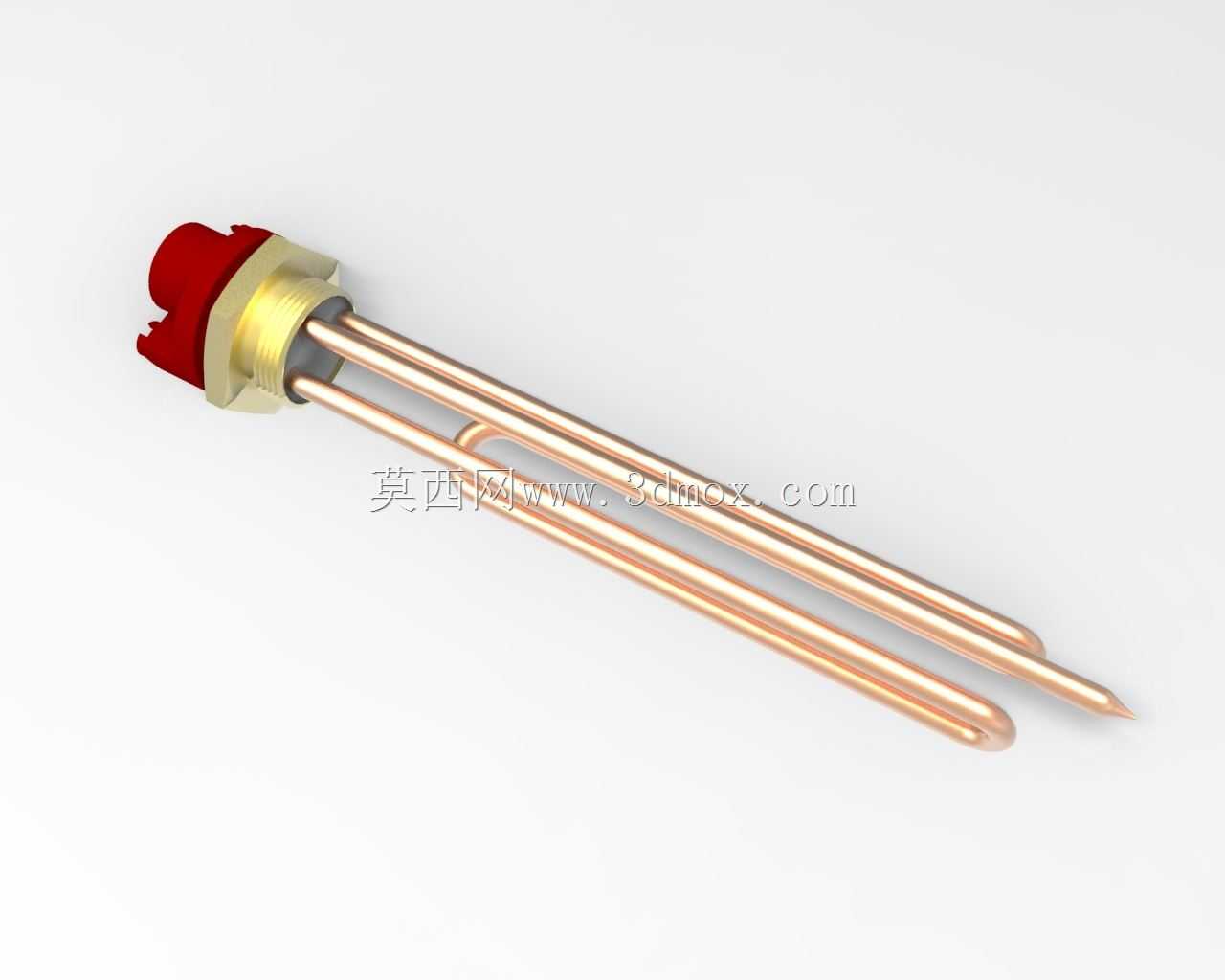

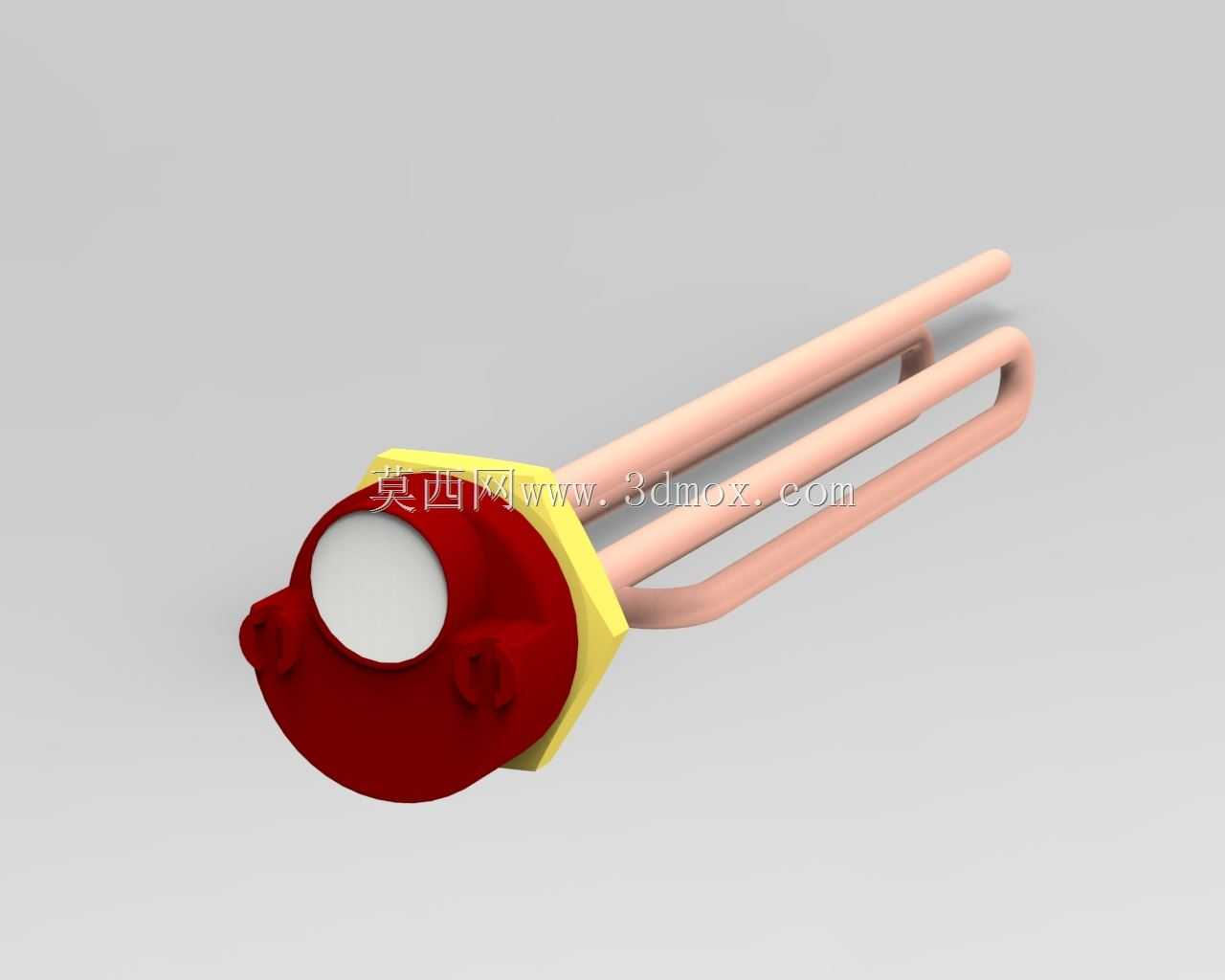

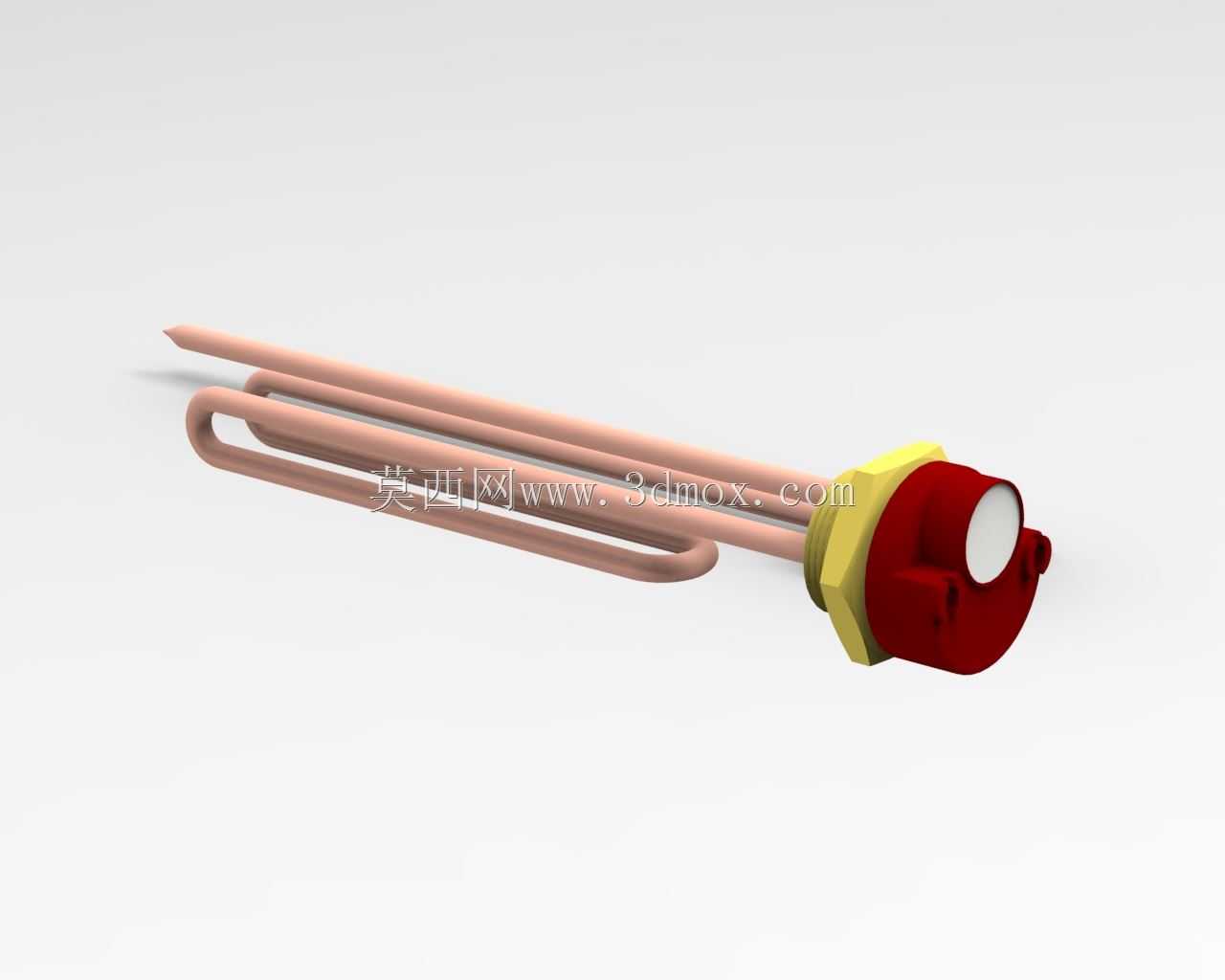

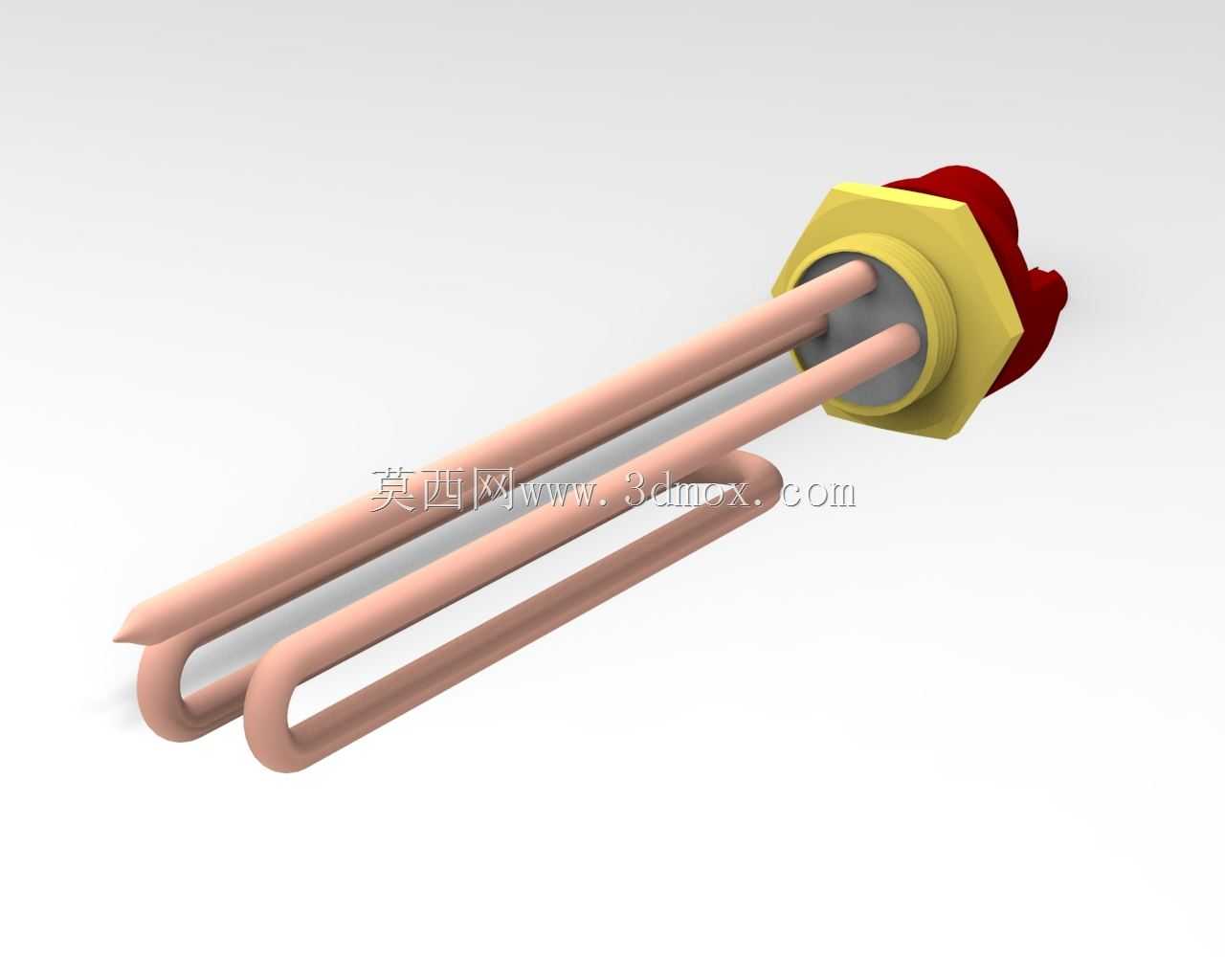

该模型呈现的是储水式电热水器核心加热组件——浸入式金属电热管结构，这类组件是家用及商用储水式电热水器的核心发热单元，直接承担将储水腔体内冷水加热至设定温度的功能，广泛应用于家庭卫浴供水、小型商用热水供应、集中式辅助热水供给等场景，是电加热类储水设备中应用最普遍的发热结构。从实际用途来看，该组件完全浸没在储水内胆的水体中，通电后金属管内的发热丝将电能转化为热能，通过管壁与水体直接接触完成热交换，相比外置加热结构热转换效率更高，热量损耗更低，能够在较短时间内将整胆水体加热至使用温度，同时结构密封性可靠，可长期在承压储水环境下稳定工作，避免出现漏电、渗水等安全隐患。从功能特性来看，该结构采用多弯U型金属发热管排布设计，有效拉长了单根发热管的有效发热长度，在有限的内胆安装空间内最大化拓展了发热面积，让水体受热更均匀，避免局部水温过高产生水垢堆积的问题；端部采用六角锁紧安装座搭配绝缘密封端盖结构，红色绝缘端盖内部集成了接线端子与过热保护结构，既可以实现与内胆安装位的螺纹锁紧密封，又能将带电接线部分与水体、金属外壳完全隔离，六角结构的设计也适配常规扳手操作，方便后期维护更换时的拆装作业。从设计思路来看，该结构优先考虑了水电隔离的安全需求，发热管采用铜质基材外层做绝缘氧化处理，内部填充高导热绝缘氧化镁粉，将发热丝与金属管壁完全隔离，端部密封结构采用多层耐温防水密封圈，可承受长期100摄氏度以内的工作温度与内胆0.7MPa左右的静态水压，同时多管并排弯曲的排布方式，让发热管之间预留足够的水流间隙，避免加热过程中产生的气泡附着在管壁影响换热效率，也减少了水垢在管间堆积堵塞的可能。从安装边界来看，该组件通过端部六角螺纹结构与储水内胆的侧部安装法兰对接，安装时仅需在内胆侧壁预留对应规格的螺纹安装孔，将加热管整体插入内胆后锁紧六角螺母即可完成固定，接线端位于内胆外侧，无需在腔体内部进行接线作业，整体伸入内胆的长度根据储水胆容积匹配设计，弯曲后的管体不会触碰内胆侧壁与底部的阳极棒、温度传感器等其他组件，安装后不会占用过多内胆储水空间，同时预留的接线空间可适配常规漏电保护插头、温控器的接线需求，整体结构紧凑，适配多数常规容积的储水式电热水器安装尺寸要求。
