基于卡丹原理的手动软木压合装置

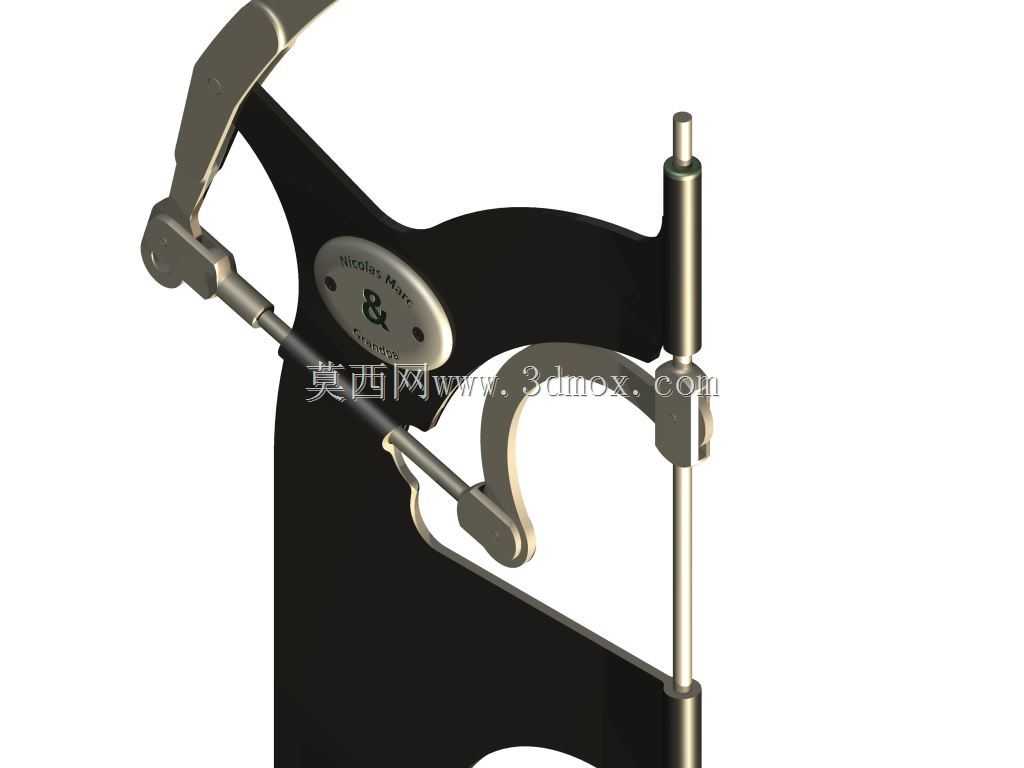

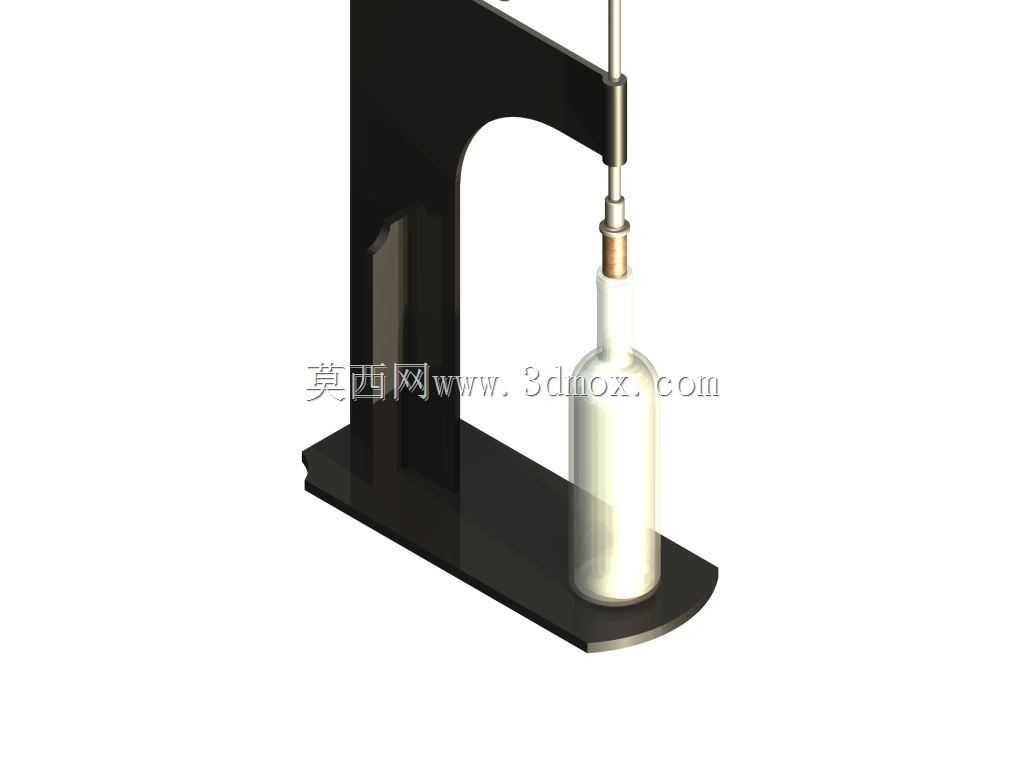

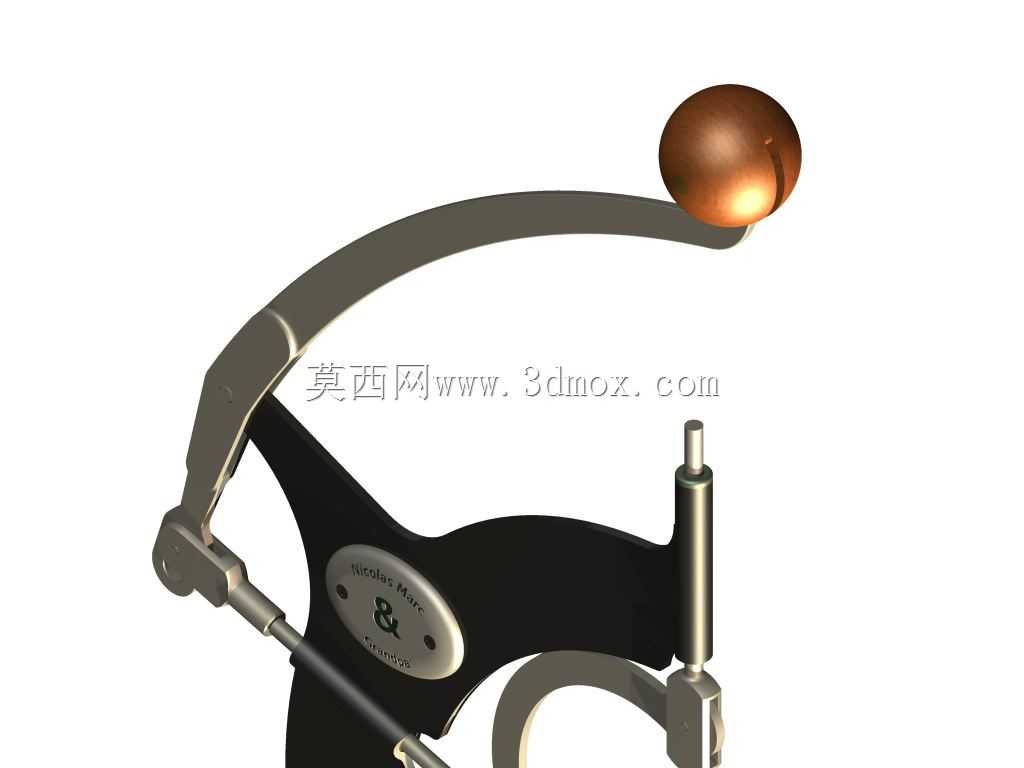

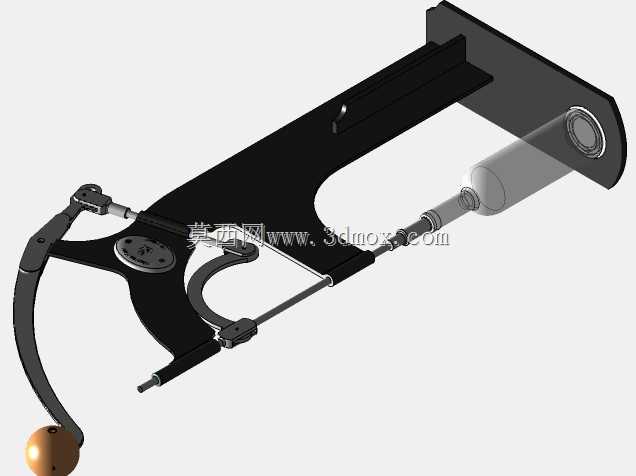

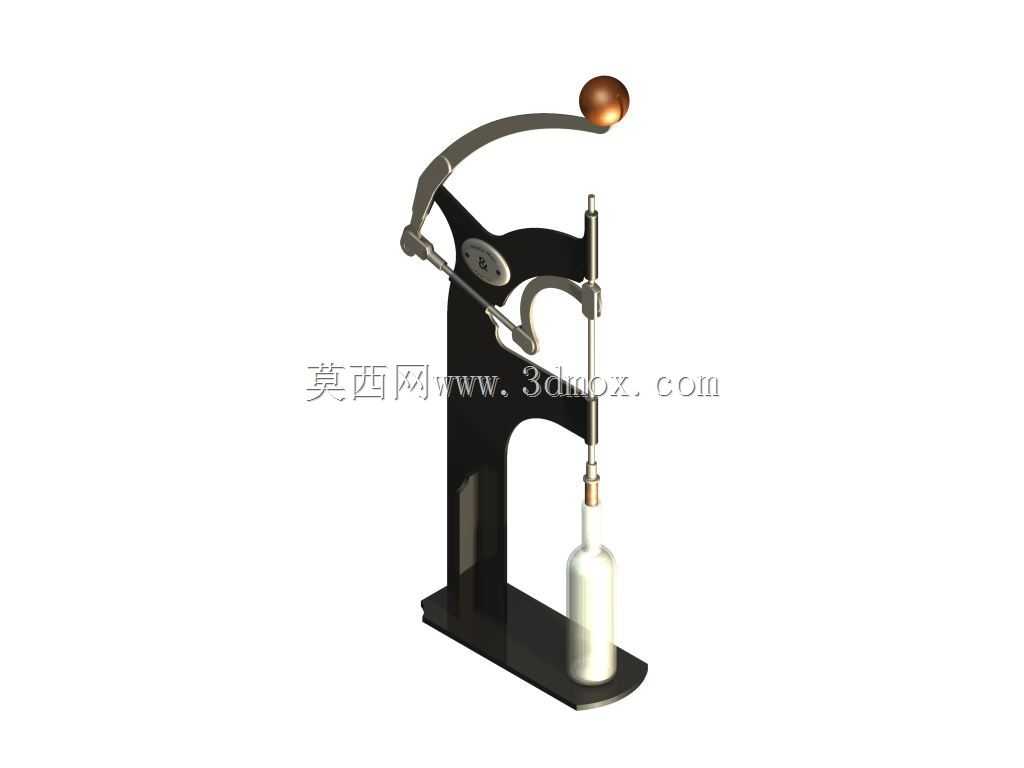

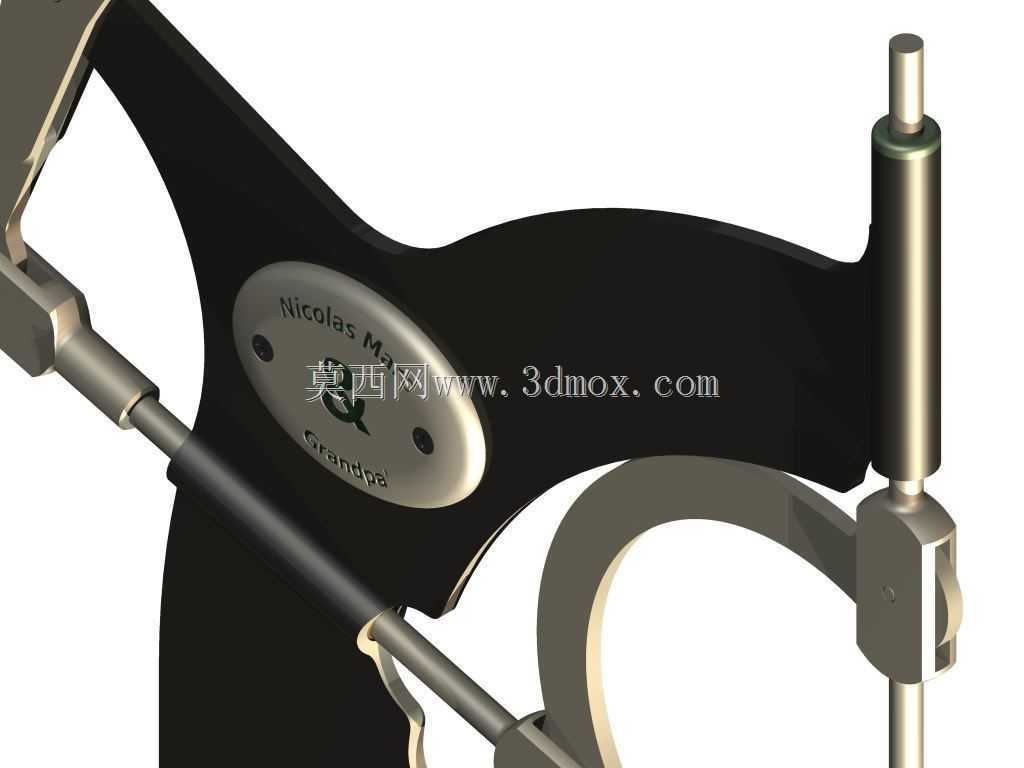

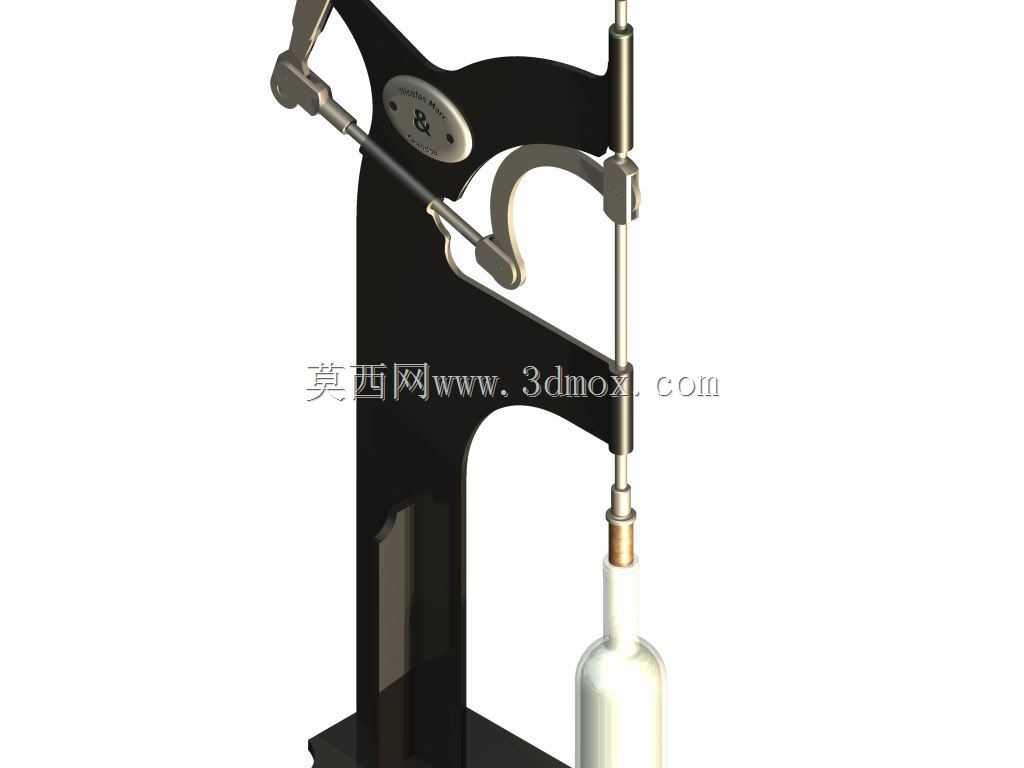

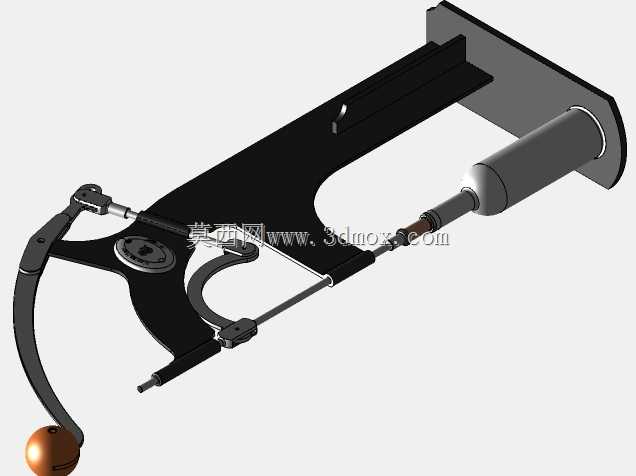

这款手动软木压合装置主要面向小型加工工坊、家庭手工酿造、实验室样品制备等场景，可完成软木塞的压装作业，适配瓶装容器的密封工序，尤其适合小批量葡萄酒、果酒封装，以及特种试剂瓶的软木密封操作，无需外接动力源，单手即可完成施压动作，在无供电的户外作业、移动作业场景下也能稳定使用。装置核心采用卡丹圆内旋轮线传动原理，通过双圆内切无滑滚动的运动轨迹设计，将手柄处输入的摆动力转化为压杆的垂直直线施压动作，相比传统的直压式手柄，能在同等输入力下获得更大的输出压合力，同时避免压杆出现偏摆、卡滞问题，施压过程中压头始终保持垂直向下的运动轨迹，不会对软木塞造成侧向剪切损伤，保证软木压入后与瓶口的贴合密封性。整体结构采用悬臂式C型开口设计，开口区域预留了充足的操作空间，可适配不同高度的瓶装容器，无需额外调整安装基座即可完成不同规格容器的软木压装；装置主体的支撑臂采用弧形流线型结构，在保证结构刚性的同时缩减了整体重量，手持移动时重心贴合握持区域，长时间操作不易产生疲劳。压杆末端设置了快换式压头接口，可根据不同直径的软木塞更换对应尺寸的压头，适配范围覆盖常规口径的酒类、试剂类容器密封需求；传动铰接位置均采用耐磨轴套配合，长期往复使用也不会出现旷量，保证施压精度。装置整体外形紧凑，无需固定安装即可使用，放置于工作台面时依靠底部的接触摩擦力即可保持稳定，占用台面空间极小，也可通过底部预留的安装孔固定在专用工作台面上，适配高频次的连续作业需求；施压行程经过精准计算，压头下行的极限位置刚好满足软木塞压入瓶口的标准深度，不会出现过压导致的瓶口破损或者软木塞推入瓶内的问题，操作时无需额外控制行程，扳动手柄至极限位置即可完成标准压合作业，对操作人员的技能要求极低，初次使用即可快速上手。
