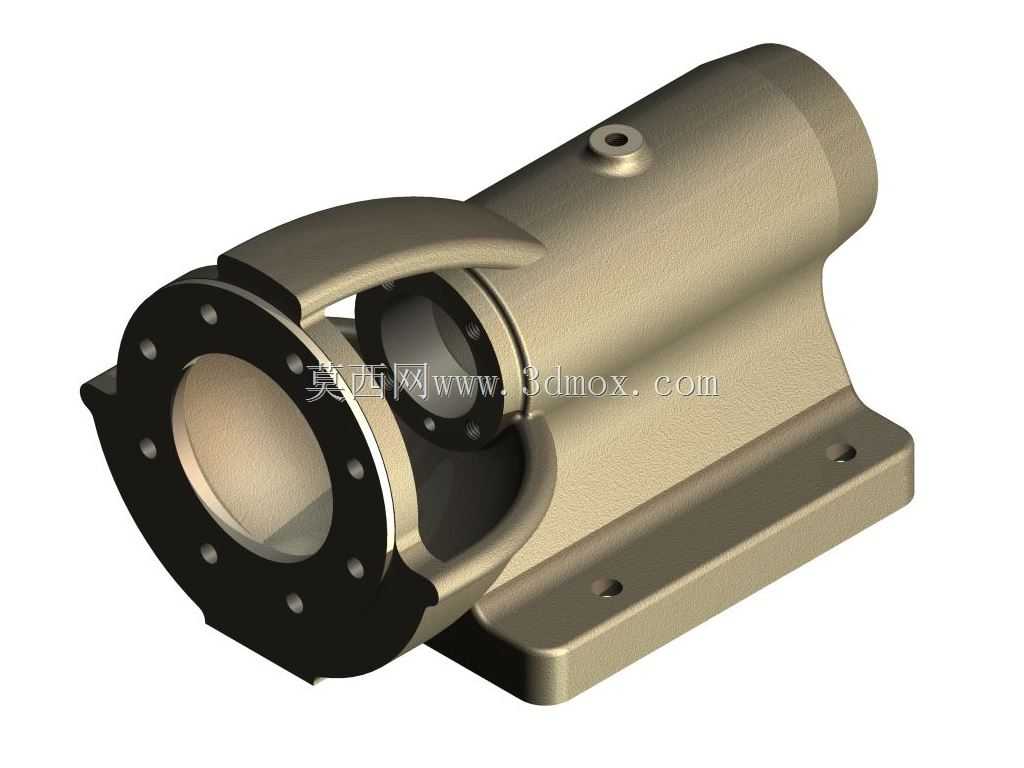

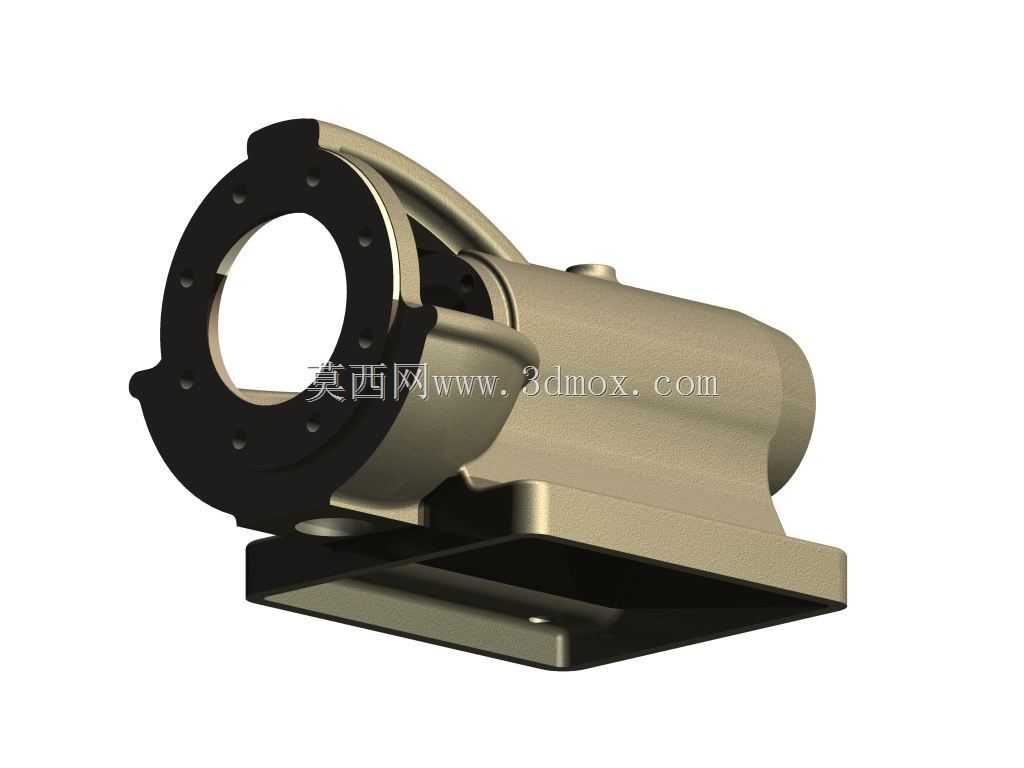

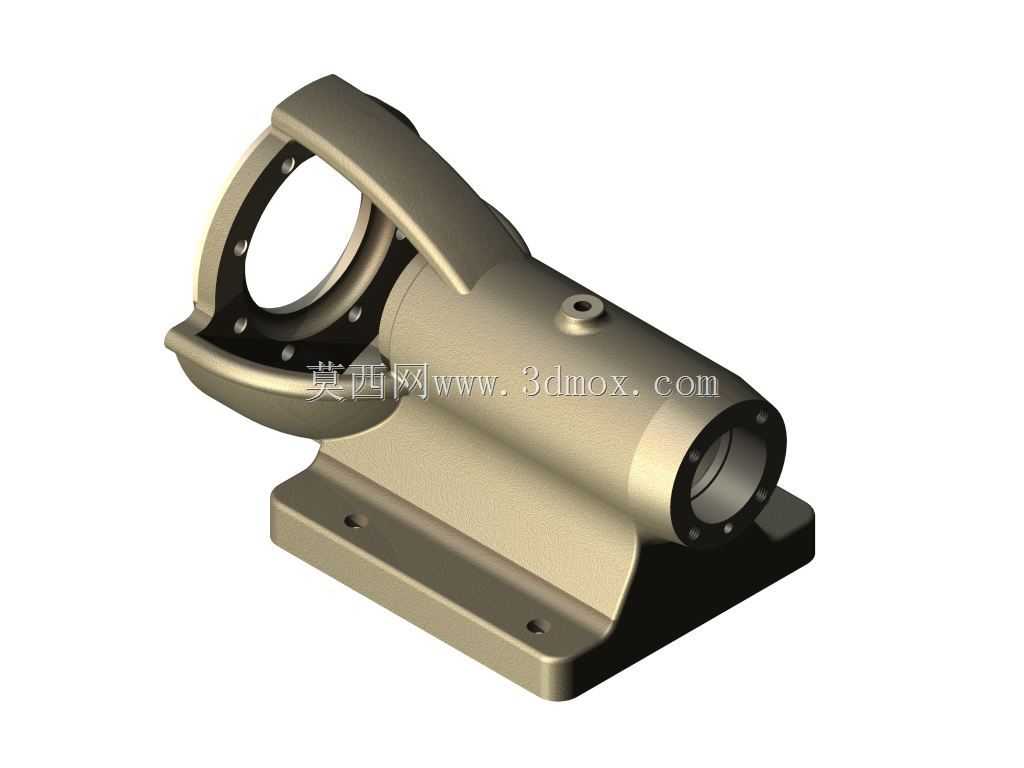

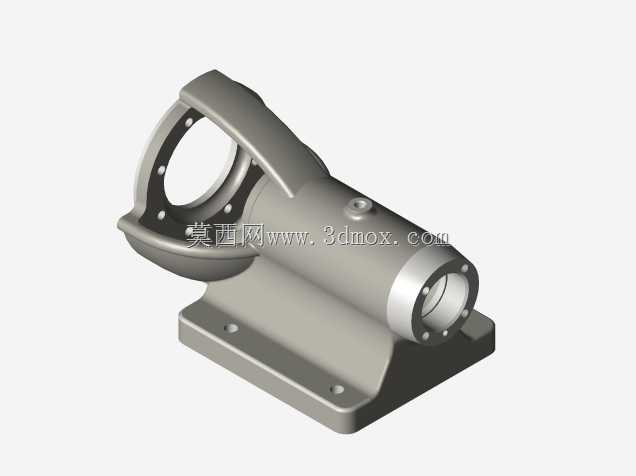

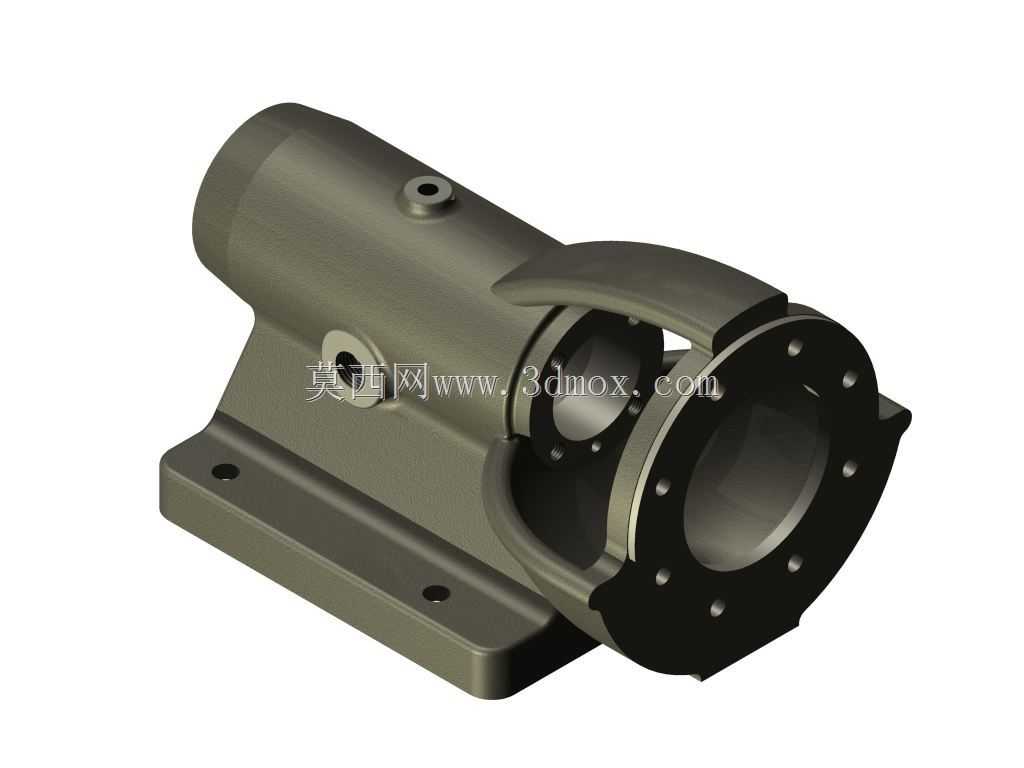

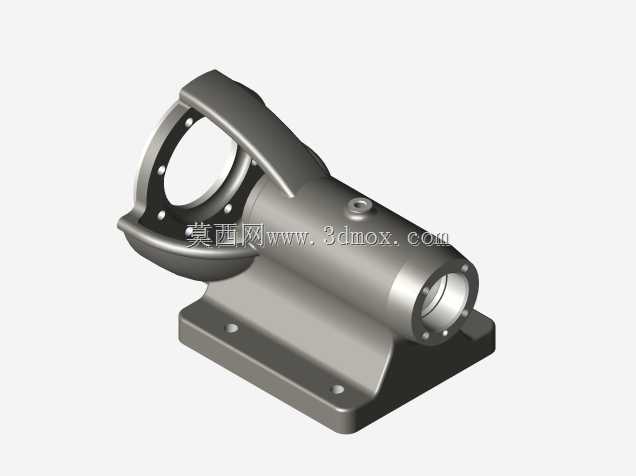

带安装基座的缸体泵壳精密结构

该带缸泵体结构主要应用于流体输送、液压动力传输类工业场景，常见于中小型液压泵站、离心式流体输送设备、机床液压供油系统以及小型工程机械的动力单元中，作为动力转换与流体导流的核心承载构件，承担着容纳内部运动组件、密封流体腔道、对接外部管路以及固定整机安装位置的多重作用。在实际设备运行过程中，该构件一方面需要为内部的叶轮、传动轴、密封组件提供精准的装配定位空间，保证运动部件运转时的同轴度与间隙精度，避免出现流体泄漏、部件偏磨的问题；另一方面需要承受流体工作压力带来的腔体应力，以及设备运行时产生的振动载荷，因此结构设计上兼顾了刚性与装配便利性。从设计思路来看，该构件采用一体化铸造成型的主体结构，主体筒身作为核心腔道，一端设置带均匀螺栓孔的法兰对接面，用于对接端盖或者外部管路，法兰面的螺栓孔采用等距圆周排布，保证连接时的密封压力均匀分布；筒身侧面设置弧形的支撑护架结构，既可以强化筒身的结构刚性，避免高压下筒身出现形变，也可以为侧面的观察口或者侧接管路提供安装支撑；底部延伸出带安装孔的平板式基座，两个安装孔沿基座长度方向排布，能够将整个构件稳定固定在设备机架或者安装平台上，基座与筒身之间采用大圆角过渡，减少应力集中的问题，提升长期负载下的结构寿命。筒身上部设置的小型凸台带有定位孔，可用于安装排气阀、压力检测接头或者润滑油注入口，满足设备运行时的辅助功能需求。从安装边界来看，主体筒身的轴向长度与径向直径匹配常规中小型泵体的内部组件尺寸，底部基座的安装孔间距适配通用工业安装机架的标准孔位，端部法兰的螺栓孔规格与同通径的标准管路法兰兼容，不需要额外制作转接件即可完成装配；侧面的弧形护架外沿不超出基座的宽度边界，安装时不会与周边的管路、其他组件产生干涉，整体结构的外形轮廓规整，既方便铸造脱模，也便于后续的机加工工序定位装夹，能够有效降低生产加工的难度，同时兼顾了使用过程中的维护便利性，拆卸端盖即可直接接触内部运动组件，完成密封件更换、部件检修等操作，不需要将整个泵体从安装基座上拆除。
