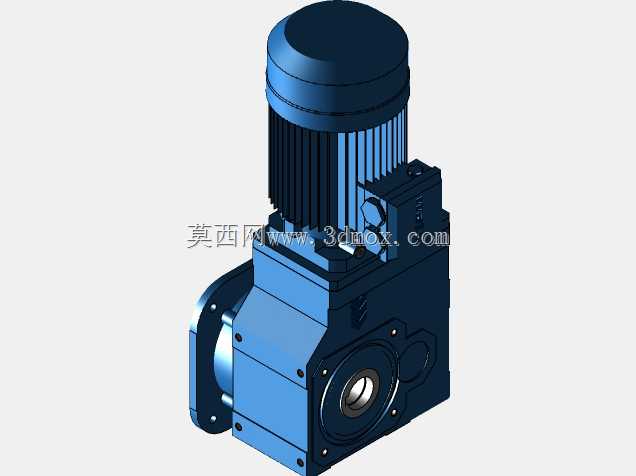

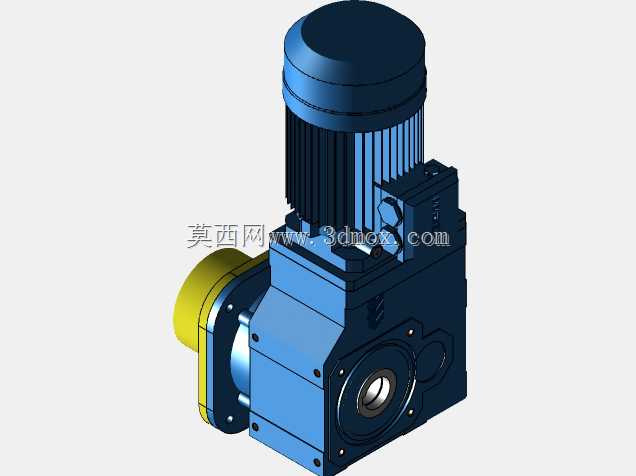

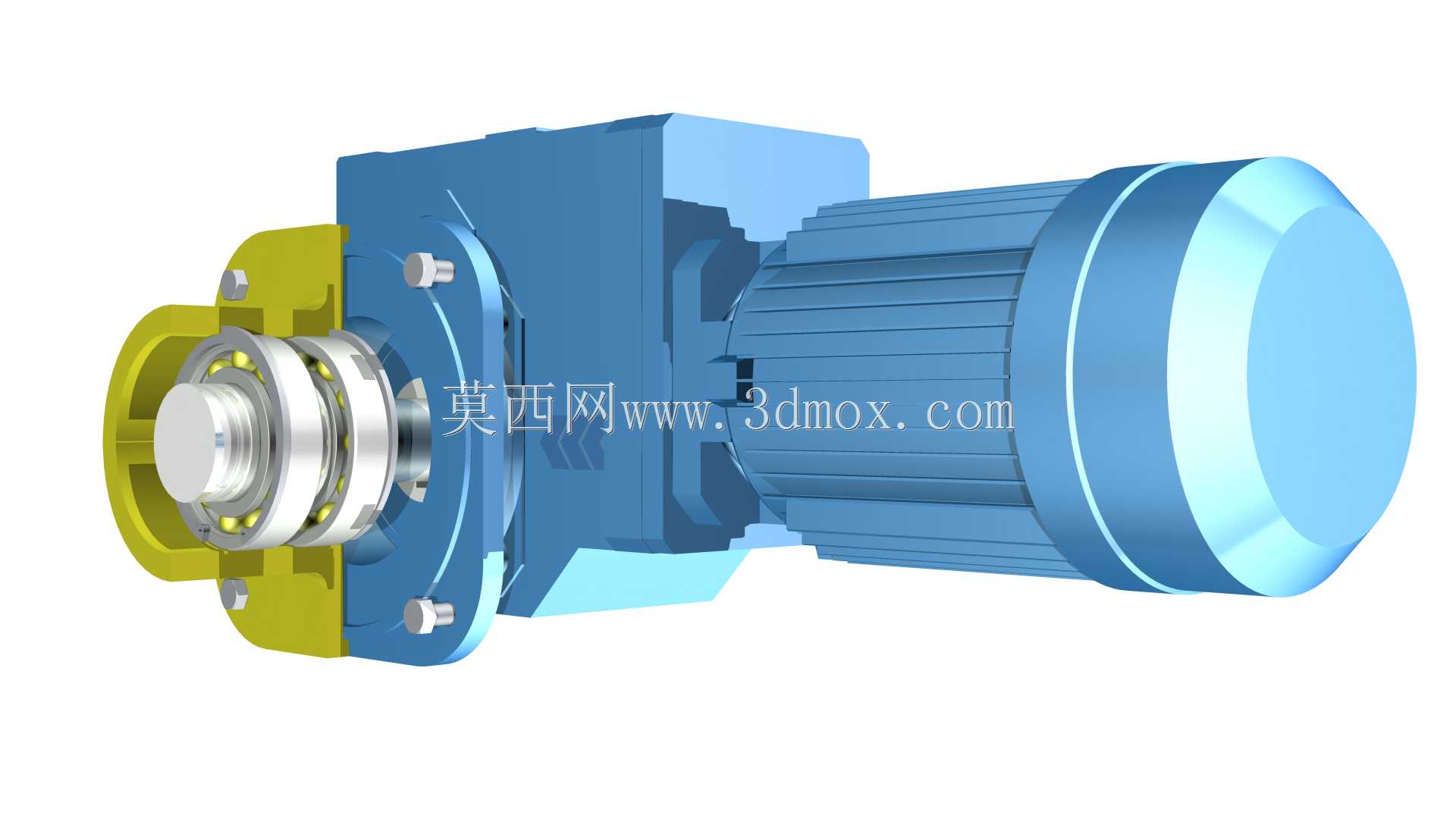

工业输送用螺旋伞齿轮减速驱动装置

该螺旋伞齿轮驱动装置主要面向工业连续输送场景设计，可直接配套各类皮带输送机、辊道输送机、链板输送线使用，为散料输送、成品件转运、生产线工位流转等工况提供稳定的低速大扭矩动力输出，能够适配矿山、建材、物流仓储、食品加工、轻工制造等多个行业的输送线动力需求，解决常规电机输出转速过高、扭矩不足无法直接驱动输送负载的痛点。从实际用途来看，该装置将动力电机与螺旋伞齿轮减速机构高度集成，无需额外搭建联轴器、安装基座等中间连接部件，可直接对接输送设备的主动辊轴输入端，大幅缩减现场安装的调试工作量，同时避免分体式传动结构带来的同轴度误差、传动损耗偏大的问题。在功能特性层面，该装置采用螺旋伞齿轮作为核心传动副，相比直齿锥齿轮传动具备更高的重合度，传动过程中齿面啮合更平顺，运行噪音更低，承载能力更强，能够承受输送场景下频繁启停、负载波动带来的冲击载荷，长期运行的可靠性更有保障；集成式的电机壳体与减速箱壳体采用一体化定位设计，轴承位的同轴度精度更高，可有效降低齿轮偏磨、轴承发热的概率，延长整机的无故障运行周期。从设计思路来看，该装置优先考虑工业现场的安装适配性，输入端采用标准的电机接线与安装结构，输出端采用法兰式安装接口，可直接匹配主流输送设备的主动轴安装尺寸，无需额外定制转接部件；壳体外部设置有加强筋结构，既能够提升壳体的结构强度，抵御输送现场的磕碰、粉尘侵蚀，也可以增大壳体散热面积，帮助传动部件与电机在持续运行过程中散出热量，避免温升过高影响设备寿命。在外形尺寸与安装边界层面，该装置整体采用同轴偏置式布局，电机主体与减速输出段的轴向长度经过优化，不会占用输送线侧面过多的安装空间，能够适配空间紧凑的生产线布局；输出法兰的安装孔位采用标准圆周分布设计，对接不同规格的输送辊轴时无需重新打孔加工，底部预留的安装脚座可支持卧式、立式等多种安装姿态，能够满足不同倾斜角度、不同布置形式的输送线安装需求，同时装置的输出轴中心高符合通用输送设备的配套标准，替换同规格旧驱动装置时可直接原位安装，无需调整输送线的机架结构。
