蜗轮蜗杆传动减速装置结构设计

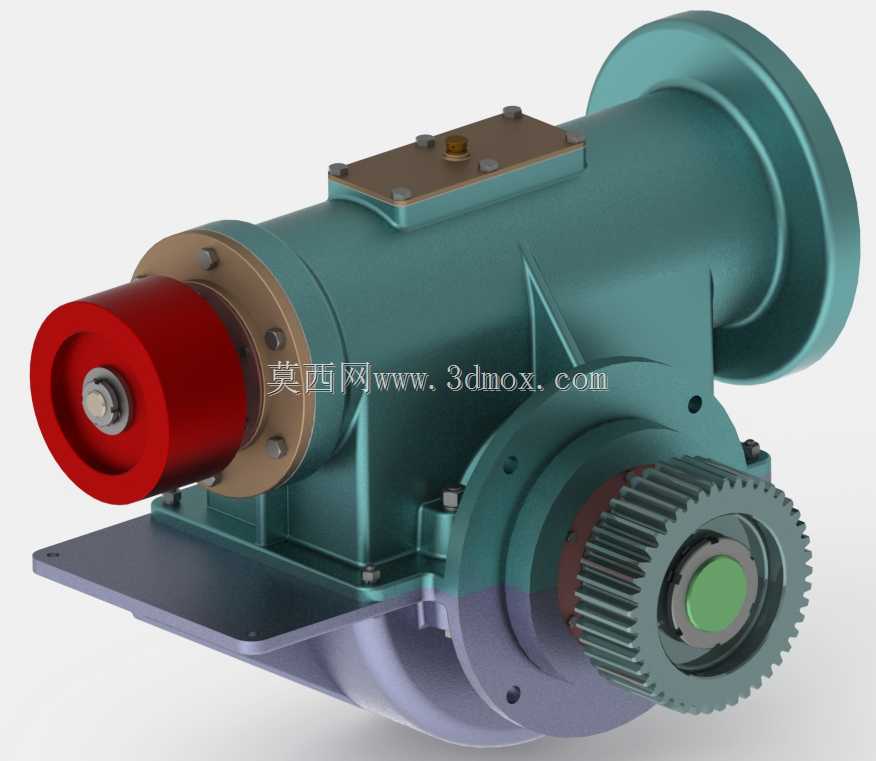

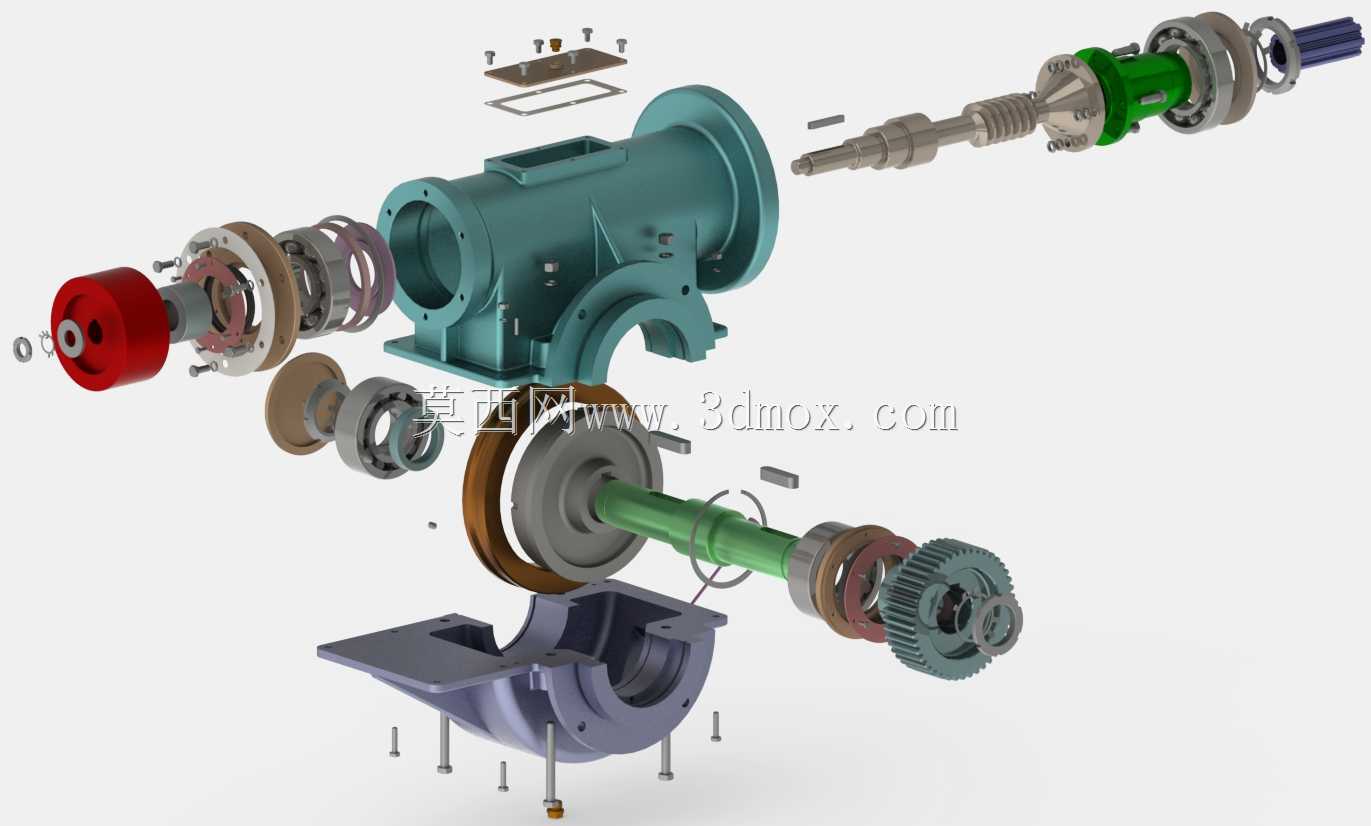

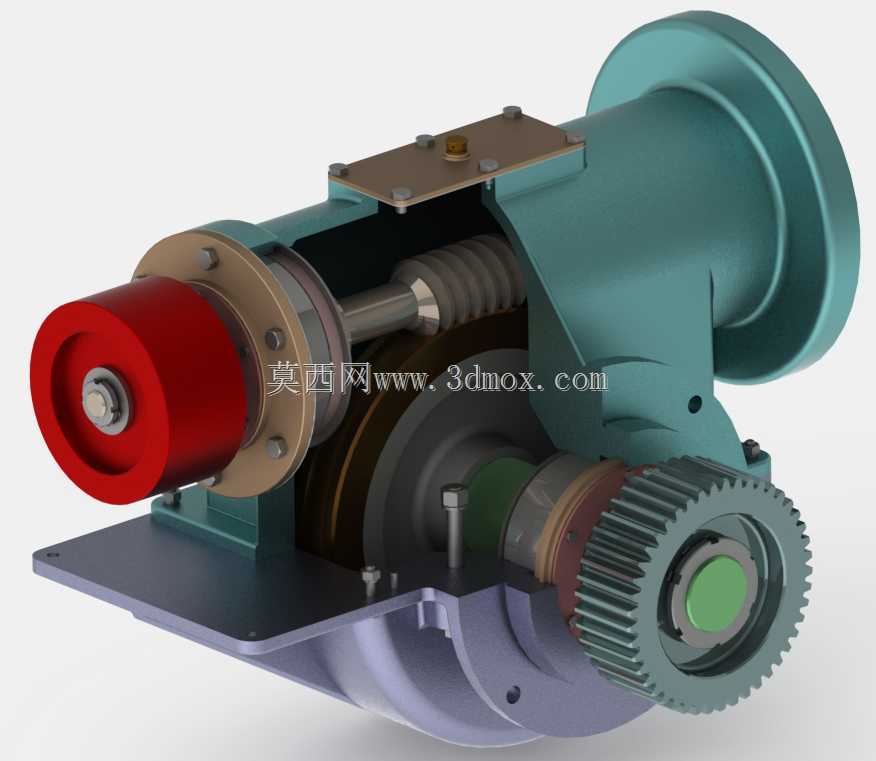

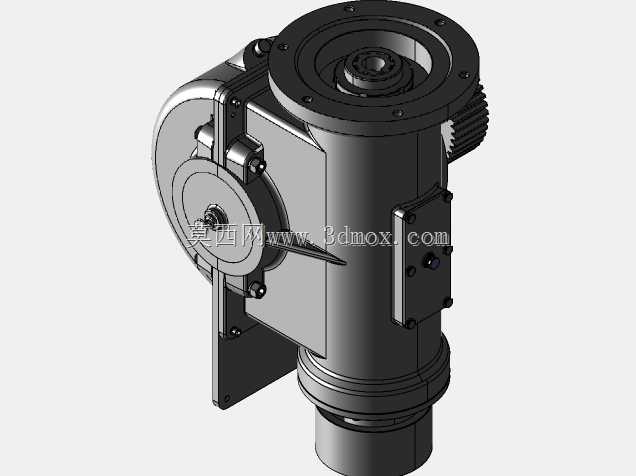

这款蜗轮蜗杆减速装置广泛应用于各类需要低转速大扭矩输出的工业传动场景，覆盖轻工输送、食品包装、小型自动化生产线、起重辅助机构等多个领域，核心作用是在原动机与工作执行端之间完成转速匹配与扭矩放大，适配电机高转速低扭矩的输出特性，满足终端执行部件低速重载的运行需求。整套装置采用上下剖分式箱体结构作为承载基体，箱体预留有规整的安装法兰与地脚固定位，安装边界充分考虑常规工业场景的装配空间需求，输入轴端与输出轴端的伸出长度、轴径尺寸均匹配通用联轴器、带轮的连接标准，可直接适配市面主流规格的驱动电机与负载端连接件，无需额外定制转接结构即可完成现场装配。设计过程中优先保障传动平稳性，蜗轮采用大直径铜质轮缘搭配钢制轮毂的组合结构，兼顾耐磨性能与结构强度，蜗杆采用渐开线齿形设计，与蜗轮的啮合重合度高，运行过程中冲击小、噪音低，可实现大传动比下的稳定动力传递。轴系组件搭配多组不同规格的滚动轴承，分别布置在蜗杆轴与蜗轮轴的支撑位，可同时承受径向载荷与轴向载荷，抵消蜗轮蜗杆啮合过程中产生的轴向分力，轴承端设置有密封端盖与调整垫片，既可以防止箱体内部润滑油泄漏，也能阻挡外界粉尘、水汽进入箱体内部，延长内部构件的使用寿命。整套装置的所有零部件均经过装配干涉校验，剖分式箱体的结合面加工精度满足密封要求，端盖、紧固件、密封件的位置排布合理，日常维护时只需拆开上箱体即可完成内部齿轮、轴承的检查与更换，无需完全拆卸整机与外部连接管线，大幅降低后期运维的工作量。输入轴端设置有密封防护结构，输出轴端可根据使用需求适配不同的连接法兰，既可以直连负载轴，也可以通过链轮、齿轮对接外部传动链，适配不同工况的安装使用需求。
