同轴式双级圆柱齿轮减速装置

这款同轴式双级圆柱齿轮减速装置，是工业传动系统中应用极为广泛的动力匹配核心部件，主要承担原动机与工作机之间的转速降低、扭矩放大功能，适配各类需要低转速大扭矩输出的工业场景，常见于输送生产线、轻工包装设备、小型起重输送装置、食品加工机械以及通用自动化产线的动力传输环节，能够在中等载荷、连续运转的工况下保持稳定的传动表现，有效匹配异步电机、伺服电机等常见原动机的输出特性，解决原动机输出转速过高、扭矩不足无法直接驱动工作端负载的问题。

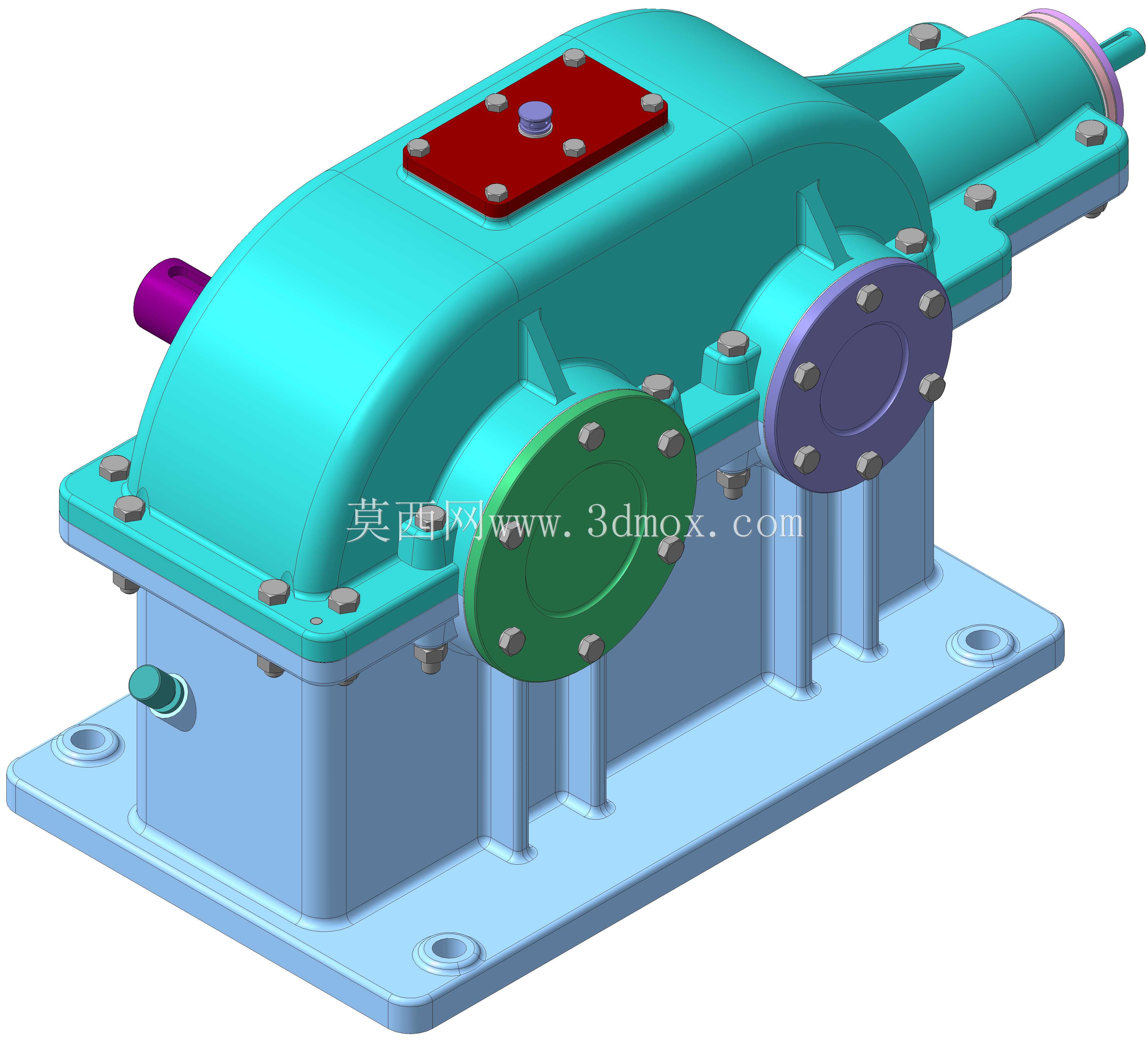

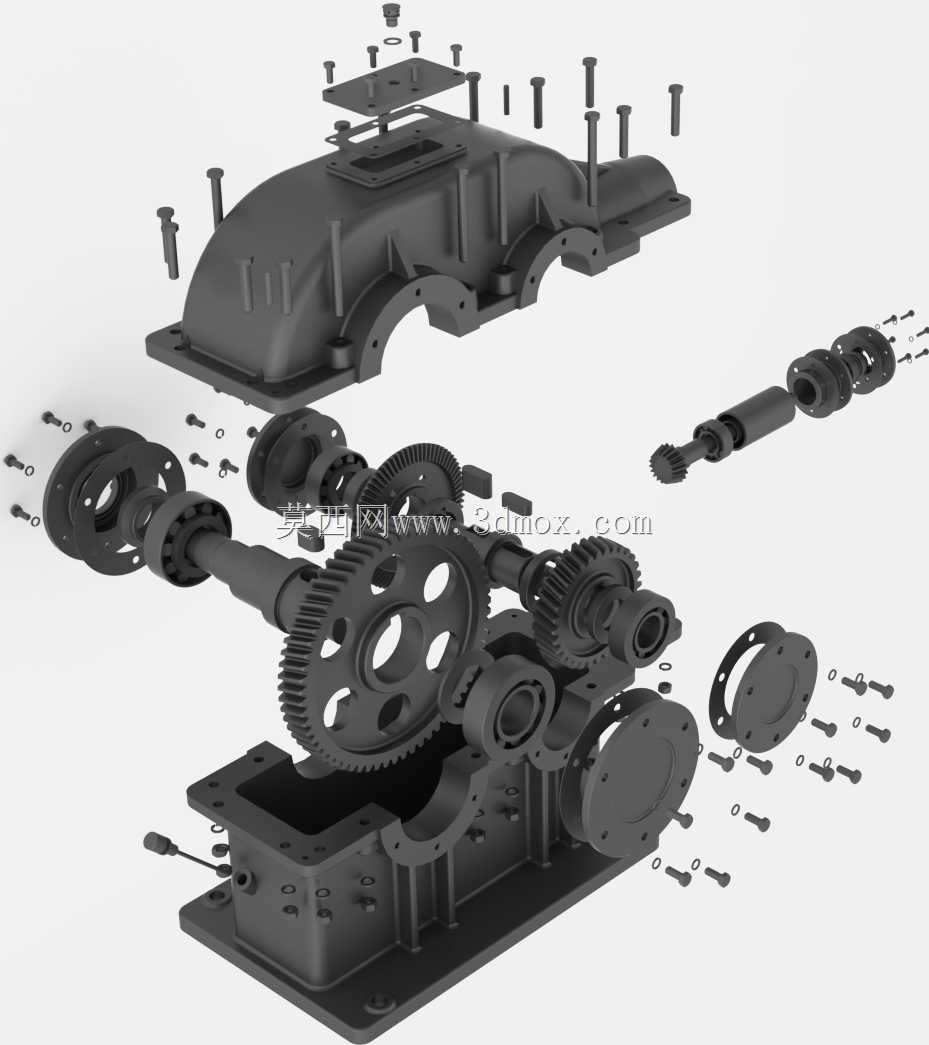

从功能特性来看，该装置采用两级圆柱斜齿轮传动结构，相比单级减速结构能够实现更大的传动比覆盖范围，同时同轴式的输入输出轴布局，能够让设备整体安装轴线保持共线，大幅缩小传动系统的横向安装占用空间，更适配安装空间紧凑的设备布局需求。箱体内的各级齿轮经过参数匹配设计，高速级采用较小模数的齿轮适配高转速低扭矩的输入工况，低速级采用更大模数的齿轮承载放大后的输出扭矩，各级齿轮啮合侧隙经过合理设定，既能够补偿加工装配带来的尺寸误差，也能在运转过程中留存合理的热膨胀间隙，避免齿轮卡滞、磨损加剧的问题。箱体采用剖分式结构设计，上下箱通过定位销定位、螺栓紧固连接，既能够保证箱体的整体刚性，也方便内部齿轮、轴系、轴承的装配与后期维护检修。

在设计思路上，该装置优先兼顾传动平稳性与安装便捷性，轴系两端采用标准滚动轴承支撑，能够同时承受径向载荷与少量轴向载荷，轴承端盖设置合理的密封结构，避免箱体内润滑油泄漏同时阻挡外界粉尘杂质进入箱体内部。输入输出轴端均设置轴伸定位台阶与键槽结构，能够方便联轴器、带轮等外接传动件的定位安装，箱体底座设置带安装孔的固定凸台，凸台位置经过受力校核，能够保证设备安装固定后承受输出扭矩时的结构稳定性，不会出现箱体晃动、连接松动的问题。箱体侧面设置油位观察与换油接口，方便日常运维过程中检查润滑油状态、定期更换润滑油，延长设备整体使用寿命。

从安装边界来看，该装置整体为长方体箱式结构，输入轴与输出轴处于同一水平轴线上，底座安装孔的孔距、轴伸的直径与长度、轴端键槽的尺寸均匹配通用工业安装标准，不需要额外定制转接件就能够直接对接市面常见的标准电机与工作机接口，安装时只需要保证输入输出轴的同轴度误差在允许范围内，固定好底座螺栓即可完成装配，能够大幅降低现场安装调试的难度与时间成本。
